Лакоткань · класс A
Тонкая гибкая электроизоляционная лакоткань на натуральной шёлковой основе с масляным лаковым покрытием.
Цена по запросу · Наличие и условия поставки уточняются · Поставка по России

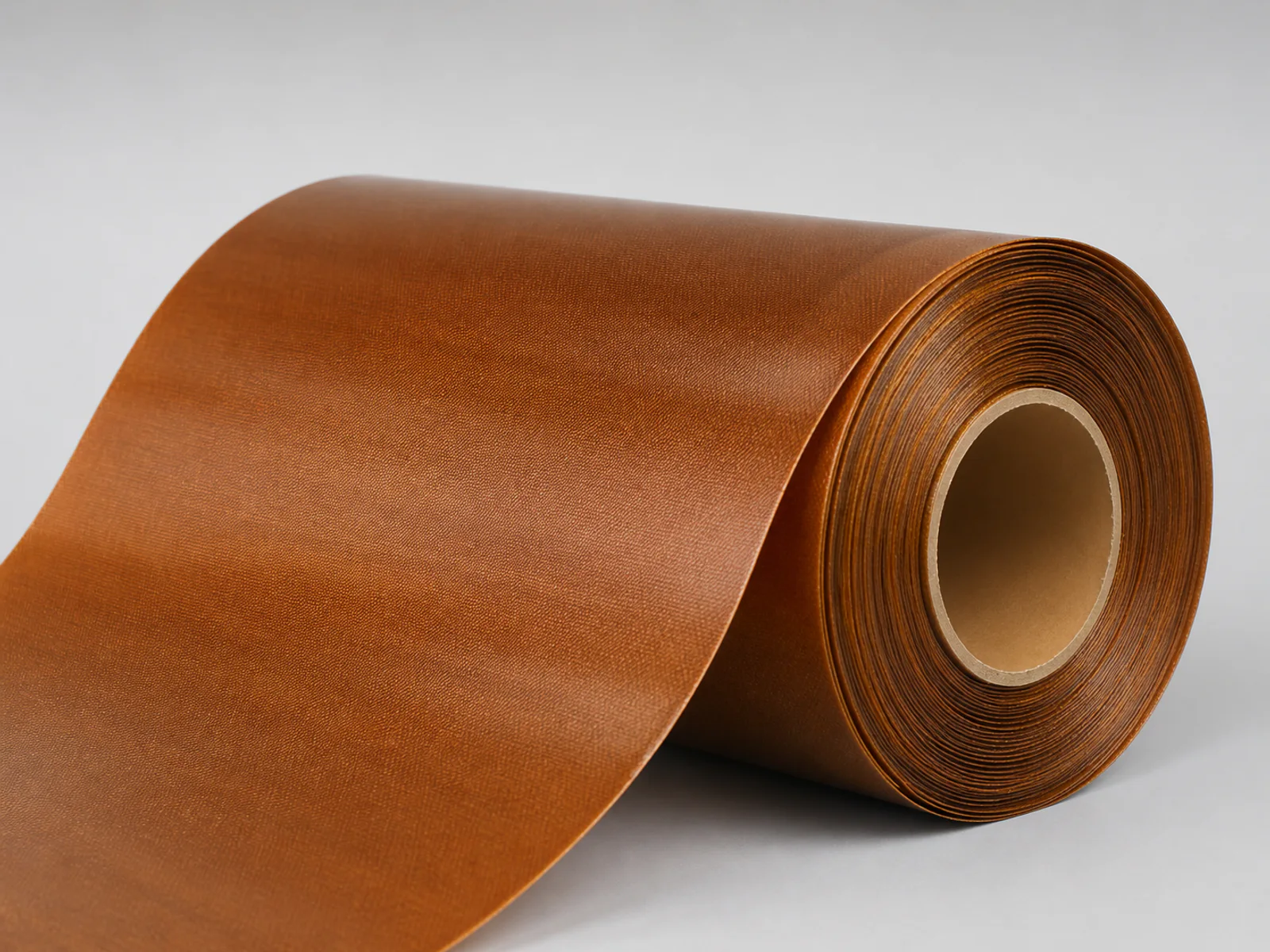

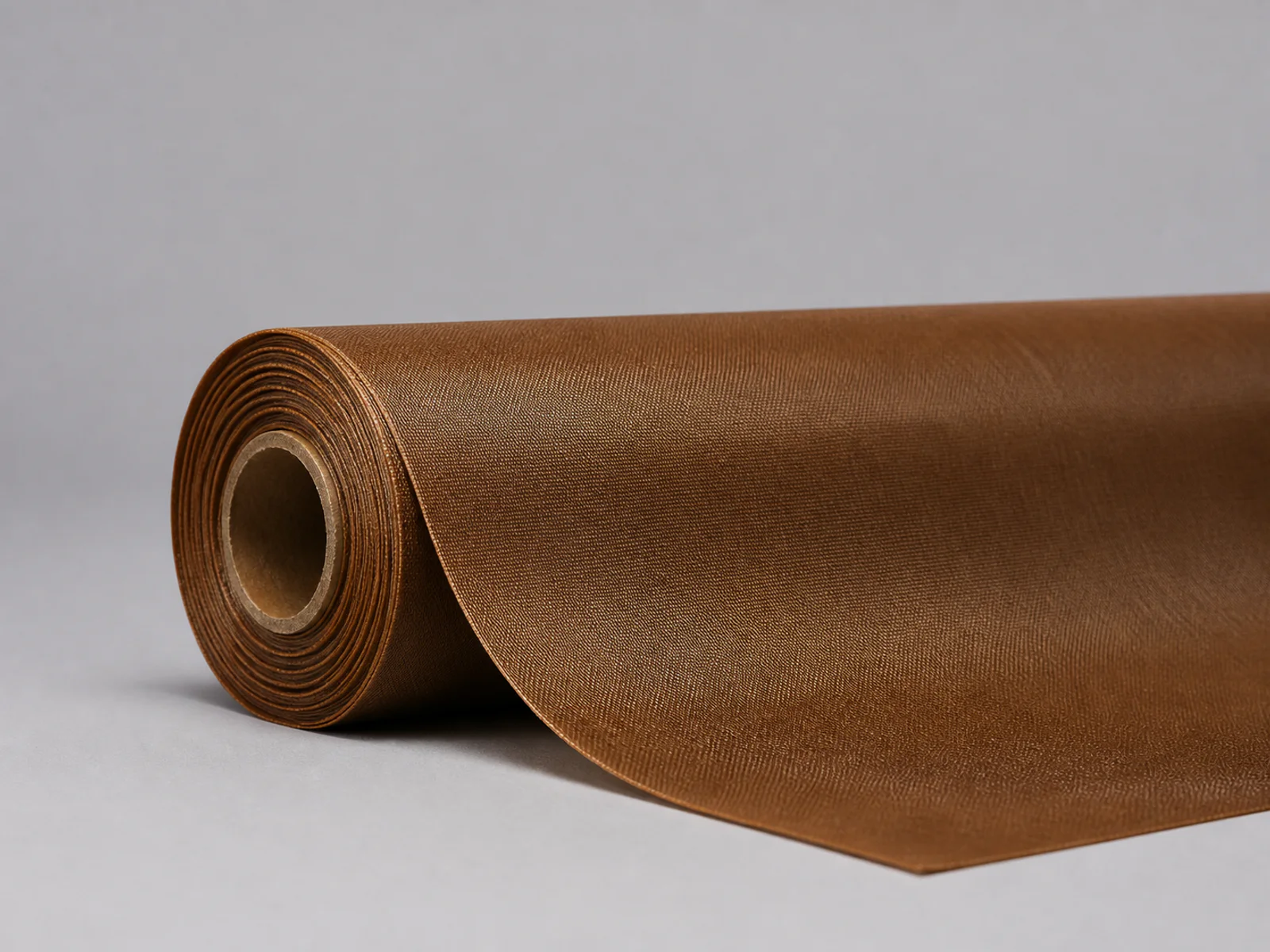

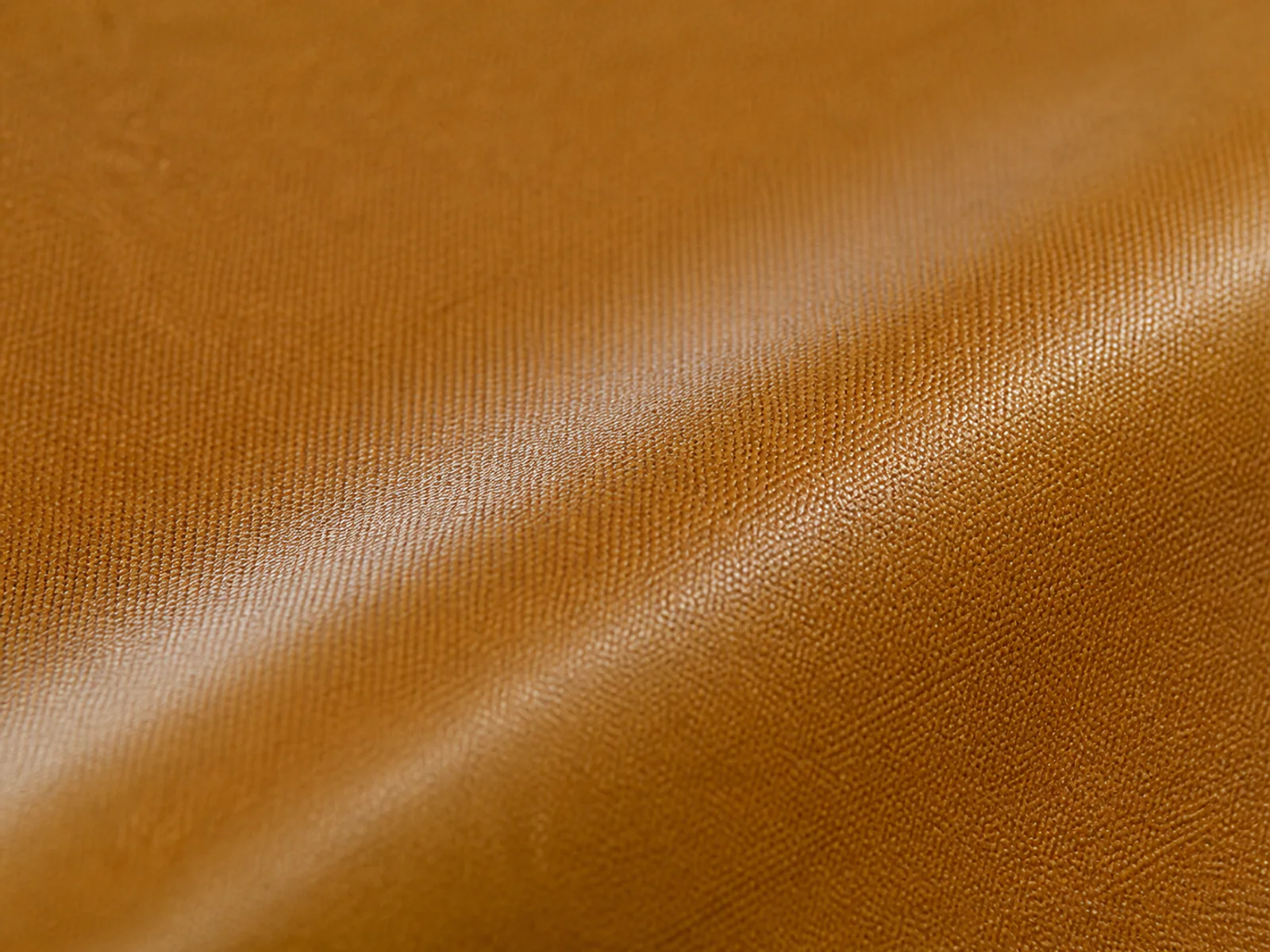

Изображения помогают оценить форму и поверхность, но не заменяют документы конкретной партии.
Выберите номинал, который указан в чертеже или спецификации. Если допускается замена, её оценивают по конструкции изоляционного узла, а не только по разнице в сотых долях миллиметра.
| Российское обозначение | ЛШМ-105 |
|---|---|
| Тканевая основа | натуральная шёлковая ткань |
| Тип связующего | масляный лак |
| Температурный класс | A, ориентир до 105 °C |
| Опубликованный ряд | 0,08; 0,10; 0,12; 0,15 мм |
| Форма поставки | рулон; требуемая ширина указывается в заявке |
Числовые значения относятся к технической карточке материала того же типа; характеристики поставляемой партии подтверждаются отдельно. Значения ниже не являются паспортом поставляемой партии.
Толщины в открытой карточке
0,08; 0,10; 0,12; 0,15 мм
Ширины в открытой карточке
20; 25; 1000; 1200 мм
Цвет в открытой карточке
коричневый
| Толщина | Допуск | При 23 °C | Минимум при 23 °C | При нагреве | После изгиба |
|---|---|---|---|---|---|
| 0,08 мм | ±0,01 | 4,8 кВ | 2,4 кВ | 3 кВ | 3 кВ |
| 0,10 мм | ±0,01 | 5,8 кВ | 3,1 кВ | 4,3 кВ | 4,4 кВ |
| 0,12 мм | ±0,015 | 7,2 кВ | 4,8 кВ | 5,2 кВ | 6,3 кВ |
| 0,15 мм | ±0,015 | 8,7 кВ | 5,2 кВ | 5,8 кВ | 6,9 кВ |
| Толщина | Разрыв вдоль | Разрыв поперёк | Разрыв под 45° | Надрыв вдоль | Надрыв под 45° |
|---|---|---|---|---|---|
| 0,08 мм | ≥ 22 Н/10 мм | ≥ 15 Н/10 мм | — | — | — |
| 0,10 мм | ≥ 24 Н/10 мм | ≥ 17 Н/10 мм | — | — | — |
| 0,12 мм | ≥ 25 Н/10 мм | ≥ 18 Н/10 мм | — | — | — |
| 0,15 мм | ≥ 30 Н/10 мм | ≥ 22 Н/10 мм | — | — | — |
Показаны значения при 23 ± 2 °C из одной технической таблицы; знак ≥ означает нижнюю границу. Это не кВ/мм и не результат испытаний нашей партии.
Марку рассматривают, когда в спецификации указана шёлковая масляная лакоткань класса A и требуется один из номиналов 0,08–0,15 мм.
Если нужна синтетическая основа, сравните ЛКМ-105; для более высокого температурного уровня — стеклотканевые ЛСП или ЛСК.
Вернуться к сравнению шести марок →Укажите ЛШМ-105, толщину, требуемую ширину, количество, назначение материала и требования к документам. Если подбираете замену, приложите обозначение ранее применявшегося материала или выдержку из спецификации.
Наличие, минимальную партию, ширину рулона и срок поставки уточняем по заявке.
В каталоге опубликованы 0,08; 0,10; 0,12; 0,15 мм. Наличие конкретной толщины и ширины подтверждаем при расчёте заявки.
Это справочный ориентир семейства ЛШМ-105. Допустимый режим конкретной поставки подтверждается техническими документами партии и требованиями изоляционной системы.
Если нужна синтетическая основа, сравните ЛКМ-105; для более высокого температурного уровня — стеклотканевые ЛСП или ЛСК. Автоматическая замена только по совпадению толщины не рекомендуется.
Нет. Это справочные показатели материала соответствующего типа из открытой технической карточки. Для заказа и приёмки действуют документы конкретной партии.
