Слюдяная бумага — рулонный электроизоляционный материал из рекомпозированной слюды, выпускаемый по ГОСТ 26858-86 «Бумага электроизоляционная слюдяная. Общие технические условия». Используется как основа для производства микалент, слюдинитов, слюдопластов, миканитов и огнестойких кабельных изоляционных лент по IEC 60331. ИзолитПром поставляет 7 марок (4 непропитанных и 3 пропитанных) — флогопит и мусковит, толщины 0,03–0,15 мм, термостойкость до 800 °C, классы нагревостойкости F/H/C по ГОСТ 8865-93. Заказ от 1 рулона со склада в Москве, отгрузка за 24 часа.

+7 (953) 585-20-07 · 2852007@bk.ru — расчёт стоимости и подбор марки под вашу ленту или конструкцию.

Что такое слюдяная бумага

Это тонкий листовой материал из частично разложенной слюды, переработанной в водную пульпу с последующим отливом по гидромеханической технологии. ГОСТ 26858-86 определяет четыре типа бумаги по виду слюды и способу обработки:

• Тип 1 — на основе мусковита, термохимическая обработка
• Тип 2 — на основе мусковита, термогидромеханическая обработка
• Тип 3 — на основе мусковита, без термообработки
• Тип 4 — на основе флогопита, без термообработки

Поверхностная плотность нормирована в диапазоне 50–400 г/м² (по ГОСТ 26858-86), толщина — от 0,03 до 0,15 мм. Бумага из чешуек слюды размером 5–50 мкм удерживается в листе только за счёт собственной кристаллической формы и межмолекулярных сил. Связующего в ней нет — пропитка лаком выполняется уже потребителем при изготовлении конечного изделия. Для готовых пропитанных вариантов (БИЖФА, БИФК, БИФЭ) связующее введено в массу на стадии бумагоделательной машины — это отдельная категория, см. ниже.

Корицкий Ю.В. в «Справочнике по электротехническим материалам» (том 2, Энергоатомиздат, 1988, §19 «Слюдяные электроизоляционные материалы») относит слюдяную бумагу к основному классу «слюдинитовых» материалов — рекомпозированных, в отличие от щипаной слюды (миканиты по ГОСТ 6120/6121/6122/2196).

Непропитанная и пропитанная слюдобумага: что выбрать

Семейство слюдяной бумаги делится на две большие группы — без связующего и с пропиткой. Выбор определяется тем, кто и где будет вводить связующее:

Если у вас есть собственная пропиточная линия (микаленты, слюдинит, слюдопласт) — берите непропитанную бумагу: дешевле, гибче в подборе связующего. Если задача — конечные прокладки, коллекторные вставки, штамповка деталей — пропитанная избавит от лишнего технологического передела.

Звоните +7 (953) 585-20-07 — поможем определить нужную группу под технологию производства.

Все 7 марок слюдяной бумаги в номенклатуре

ИзолитПром поставляет 7 марок слюдяной бумаги по ГОСТ 26858-86 и серии ТУ 3491/3492. Сводная таблица:

Марка	Группа	Слюда	Связующее	Эл.прочность	Класс / темп.	Толщины, мм	Главное применение
ИФ-12	Непропит.	Флогопит	—	≥12 кВ/мм	до 800 °C	0,07–0,15	ЛСК-СС/ТТ, прокладки печей
ИФ-14	Непропит.	Флогопит	—	≥14 кВ/мм	до 800 °C	0,04–0,10	FRLS/FRHF-кабели, ЛСЭП-934
ИМ-12	Непропит.	Мусковит	—	≥14 кВ/мм	до 600 °C	0,06–0,10	Слюдинит Г1СК, генераторы
ИМ-14	Непропит.	Мусковит	—	≥14 кВ/мм	до 600 °C	0,03–0,05	Тонкие микаленты, ВЧ-техника
БИЖФА	Пропит.	Флогопит	Алюмофосфат	≥12 кВ/мм	класс C, до 800 °C	0,10 (листы 600×900)	Металлургия, термопары
БИФК	Пропит.	Флогопит	Кремнийорганика	≥15 кВ/мм	класс H, 180 °C	0,07–0,10	Тяговые двигатели, слюдопласты H
БИФЭ	Пропит.	Флогопит	Полиэфир-эпоксид	≥12 кВ/мм	класс F, 155 °C	0,08–0,11	Коллекторные слюдопласты

Непропитанные — по ТУ 3491-088-00281915-2007. Пропитанные — БИФЭ по ТУ 3491-047-00281915-94, БИФК по ТУ 3491-048-00281915-94, БИЖФА по ТУ 3492-045-00281915-98. Голубой фон — непропитанные, жёлтый — пропитанные.

Минимальная электрическая прочность по маркам

Электрическая прочность по ТУ конкретных марок (минимум, в кВ/мм):

Минимальные значения по ТУ 3491-088 (ИФ/ИМ), ТУ 3491-047 (БИФЭ), ТУ 3491-048 (БИФК), ТУ 3492-045 (БИЖФА). Шкала: синий — флогопит непропит., фиолетовый — мусковит непропит., оранжевый — пропитанные.

Мусковит и флогопит: что выбрать

Тип слюды определяет термостойкость, электропрочность и цвет бумаги. У нас в номенклатуре оба варианта — но для разных задач:

Параметр	Мусковит (ИМ-12, ИМ-14)	Флогопит (ИФ-12, ИФ-14, БИЖФА, БИФК, БИФЭ)
Химическая формула	KAl₂(AlSi₃O₁₀)(OH)₂	KMg₃(AlSi₃O₁₀)(OH)₂
Содержание Fe₂O₃	низкое (0,3–2%)	повышенное (5–10%)
Цвет бумаги	светло-серый, серебристый с лёгким перламутром	тёмно-зелёный, оливково-коричневый
Длительная термостойкость	до 600 °C	до 800 °C
Электрическая прочность	выше на 10–20% при равной толщине	стандартная для отрасли
Поведение при пожаре	сохраняет изоляционную целостность хуже флогопита	основа огнестойких кабелей нг(А)-FRLS/FRHF по IEC 60331
Главные применения	генераторы 6–10 кВ, слюдиниты, ВЧ-техника	огнестойкие кабели, тяговые двигатели, металлургия

Главное правило выбора: если в системе изоляции главный фактор — электрическая прочность и нет высоких температур (до 600 °C), берите мусковит. Если задача предполагает работу при 600–800 °C или сохранение изоляционной целостности при пожаре — флогопит. Промежуточный кейс — высоковольтный двигатель класса H (180 °C) с риском перегрева — закрывают пропитанной флогопитовой БИФК.

Слюдяная бумага как основа конечных материалов

Непропитанная слюдобумага — исключительно полуфабрикат, она почти никогда не используется напрямую. Её перерабатывают в одну из 4 групп конечных изоляционных материалов:

Конечный материал	Тип бумаги	Связующее	Класс нагревостойкости	Где применяется
Микаленты ЛСК / ЛСЭП / ЛСКВ / ЛИКО / ЭЛИЗТЕРМ	ИФ-12, ИФ-14, ИМ-12, ИМ-14, БИФК	Полиэфир, эпоксид, кремнийорганика	F, H, C	Корпусная и витковая изоляция обмоток электромашин 0,4–10 кВ, тяговые двигатели, генераторы
Слюдиниты гибкие Г1СК / Г1СКН / Г2СК	ИМ-12 (мусковит)	Кремнийорганика	H, C	Пазовая изоляция высоковольтных машин 6–10 кВ, прокладки, бандажи
Коллекторные слюдопласты КИФЭ / КИФК	ИФ + БИФЭ или БИФК	Полиэфир-эпоксид / кремнийорганика	F, H	Вставки между сегментами коллекторов электродвигателей и генераторов постоянного тока 7,5–200 кВт
Миканиты ТПФ / ГФМ / ФФМ	ИФ (для ТПФ), ИМ (для ГФМ/ФФМ)	Кремнийорганика, глифталь	H, B	Прокладочные и формовочные изделия (трубки, манжеты, цилиндры)
Огнестойкие кабельные ленты	ИФ-12, ИФ-14	Кремнийорганика, силиконы	C, до 850 °C при пожаре	Кабели нг(А)-FRLS/FRHF для метро, аэропортов, ТЦ, тоннелей, объектов КИИ

Самостоятельно слюдяная бумага применяется в трёх случаях: ИФ-12 0,15 мм — прокладки в нагревательных элементах промышленных печей сопротивления; БИЖФА 0,10 мм (в листах 600×900 мм) — штамповка прокладок для металлургии и термопар; БИФК 0,07–0,10 мм — гибкие пазовые слюдопласты класса H. Остальные позиции идут на дальнейший передел.

Микаленты на основе слюдяной бумаги

Главное направление переработки слюдобумаги — производство микалент. Лента состоит из слюдяной бумаги, наклеенной на подложку (стеклоткань или полиэтилентерефталатную плёнку) с пропиткой лаком. Толщина готовой ленты складывается из толщины бумаги и подложки. Краткий обзор основных типов на нашей бумаге:

• ЛСК-110-ТПл/СПл/СТ/ТТ — класс F (155 °C). Слюдинитовая лента на стеклоткани с полиэфирным или полиэфирно-эпоксидным лаком. Бумага ИФ-14 0,05–0,08 мм или ИФ-12 0,08–0,13 мм. Применение — корпусная изоляция асинхронных двигателей и генераторов 0,4–6 кВ.
• ЛСЭП-934-ТПл — класс F. Тяговые электродвигатели локомотивов и подвижного состава ЖД до 6 кВ. Бумага ИФ-14 ~0,05 мм + полиэтилентерефталатная подложка.
• ЛСКВ — класс C (до 200 °C длительно, до 600 °C кратковременно). Стеклослюдяная высоковольтная лента для гидро- и турбогенераторов мощностью до 1000 МВт класса напряжения 11 кВ. Бумага ИФ-12 0,07–0,10 мм со стеклотканью и кремнийорганическим лаком.
• ЛСК-СС — класс H (180 °C). Стеклослюдинитовая лента, флогопитовая бумага ИФ-12/ИФ-14 + стеклосетка + кремнийорганический лак.
• ЛСК-ТТ / ЛИКО-ТТ — класс C (220 °C). Огнестойкие кабельные ленты на флогопитовой бумаге ИФ-12 0,08–0,15 мм для кабелей нг(А)-FRLS/FRHF.
• ЭЛИЗТЕРМ-155 / 180 / 220 — все три класса нагревостойкости (F/H/C). Линейка под разные температурные режимы — флогопит для класса C и H, мусковит для класса F.
• ЛСКН-526Т — класс C, кабельная лента на тонкой бумаге ИФ-14 / ИМ-14 0,03–0,06 мм.
• ЛСУ — слюдинитовая универсальная, мусковитовая бумага ИМ-12 0,08–0,10 мм + связующее.

Под каждый тип ленты подбирается своя марка и толщина бумаги — пришлите спецификацию ленты на 2852007@bk.ru, поможем подобрать.

Как производится слюдяная бумага

Технология описана в ГОСТ 26858-86 (Раздел 1 «Виды и марки», Приложение А «Технологическая схема»). Основные этапы:

1. Подготовка слюды-сырья — мусковит или флогопит дробится и промывается. Качество слюды-сырья регламентируется ГОСТ 3028.
2. Расщепление до отдельных пластинок — гидромеханическим способом (тип 2) или термохимическим (тип 1). Слюда переходит в водную пульпу с фрагментами размером 5–50 мкм.
3. Отлив на сетке — пульпа поступает на бумагоделательную машину, формируется лист равномерной толщины.
4. Введение связующего (для пропитанных) — для марок БИЖФА, БИФК, БИФЭ в массу или на поверхность подаётся фосфатный, кремнийорганический или полиэфирно-эпоксидный лак.
5. Прессование и сушка — отжим воды между валами, сушка горячими цилиндрами до влажности ≤2%.
6. Контроль и намотка — измерение толщины, электрической прочности, обрезка кромок и намотка на гильзы Ø 75 мм. Для БИЖФА — резка на листы 600×900 мм.

На выходе — «рекомпозированная» слюда: масса состоит из мелких чешуек, удерживаемых межмолекулярными силами и собственной кристаллической формой. У непропитанных бумаг связующего нет — материал хрупкий в сухом состоянии, но прочно склеивается при пропитке лаком на стадии конечного передела. У пропитанных связующее уже введено и обеспечивает устойчивость к расслаиванию.

Импортные аналоги слюдяной бумаги

Бренд	Страна	Аналог непропитанной	Аналог пропитанной
Cogebi	Бельгия / Чехия	COGEMICA phlogopite, COGEMICA muscovite	COGETHERM P (флогопит, до 700 °C); FIROX P (флогопит + кремнийорганика, кабели); RELANEX (мусковит + эпоксид, F)
Pamica	Китай	M505, M506, M507 (мусковит); P506 (флогопит)	—
Von Roll	Швейцария	—	Mica Mat 77877 / 77944 (флогопит + эпоксид, класс F)
Final Adv. Materials	Франция	Phlogopite paper 330 g/m²	—
Krempel	Германия	—	Готовые ленты KREMICA (отдельной бумаги нет)

Импортные марки нормируются по внутренним стандартам производителей, а не по ГОСТ 26858-86. ИзолитПром при необходимости поможет с подбором эквивалента под российскую спецификацию или паспорт ленты.

Хранение и транспортировка

Условия хранения по ГОСТ 26858-86: сухое отапливаемое помещение, температура +5…+35 °C, относительная влажность ≤65%. Беречь от прямых солнечных лучей. Рулоны хранить в горизонтальном положении или на стеллажах с защитой торцов от деформации. Листовая БИЖФА хранится в стопках на горизонтальной плоскости.

Гарантийный срок хранения — 12 месяцев со дня изготовления при соблюдении условий. По истечении срока бумага не теряет физико-химические свойства, но требуется повторный контроль электрической прочности по методике ГОСТ 26858-86.

Транспортировка — в крытом транспорте, рулоны в индивидуальной упаковке. Беречь от ударов и складирования сверху. Для пропитанных марок — соблюдать дополнительно ограничение по температуре в пути (до 35 °C, иначе связующее частично полимеризуется).

Частые вопросы по слюдяной бумаге

Чем слюдяная бумага отличается от слюдинита и слюдопласта?

Слюдяная бумага — это сама бумага из рекомпозированной слюды без подложки и без склейки в многослойный материал. Слюдинит — это уже готовая лента или лист, где слюдяная бумага склеена со стеклотканью или полиимидной плёнкой и пропитана связующим. Слюдопласт — многослойная структура из нескольких слоёв слюдяной бумаги (или щипаной слюды) со связующим, спрессованных под давлением. Бумага — это сырьё; слюдинит и слюдопласт — конечный продукт.

В чём разница между ИФ и БИФ-марками?

«И» — изоляционная (непропитанная). «Б» в начале (БИФК, БИФЭ, БИЖФА) — означает «бумага с введённым связующим» (Б — бумага, И — изоляционная, далее буквы связующего и слюды). ИФ-12 и БИФК — оба на флогопите, но первая идёт на дальнейшую пропитку у потребителя, вторая поставляется уже пропитанной кремнийорганическим лаком и готова к прессованию слюдопласта.

Какая бумага лучше для огнестойких кабелей нг(А)-FRLS?

Флогопитовая ИФ-12 толщиной 0,08 мм или ИФ-14 толщиной 0,05 мм — для тонких лент шириной 12–25 мм. Кабельная лента должна обеспечивать сохранение работоспособности 90 минут при 850 °C по IEC 60331. Мусковитовая бумага не подходит — её термостойкость ограничена 600 °C, она не выдержит горения до 850 °C без деградации.

Можно ли наматывать слюдяную бумагу на провод напрямую, без подложки?

Технически — нет. Бумага без связующего хрупкая, при намотке расслаивается. Подложка (стеклоткань или ПЭТ-плёнка) и пропитка лаком обязательны. Исключения — толстые позиции ИФ-12 0,13–0,15 мм для прокладок в печах, где материал не сгибается, а только защищает.

Какой класс нагревостойкости у непропитанной бумаги?

Сама непропитанная бумага не имеет класса по ГОСТ 8865-93 — класс присваивается изоляционной системе после пропитки лаком. По термостойкости слюды-сырья: мусковит (ИМ) выдерживает 600 °C, флогопит (ИФ) — 800 °C. У пропитанных бумаг класс уже определён связующим: БИФЭ — F (155 °C), БИФК — H (180 °C), БИЖФА — C (до 800 °C, фосфатное связующее).

Можно ли заказать одну марку для тестирования?

Да, минимальный заказ — 1 рулон любой толщины (для непропитанных) или 1 лист 600×900 мм (для БИЖФА). Все 7 марок и 31 толщина — на складе в Москве. Отгрузка за 24 часа после оплаты.

Заказать слюдяную бумагу

7 марок, 31 толщина — на складе в Москве. Отгрузка за 24 часа после оплаты, доставка по России: ПЭК, Деловые линии, СДЭК, ЖелДорЭкспедиция. Минимальный заказ — 1 рулон. Скидка от 10 рулонов.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем стоимость с учётом марки, толщины и количества, проконсультируем по подбору под конкретную ленту, слюдинит или коллекторный слюдопласт.

Перейдите в нужную группу:

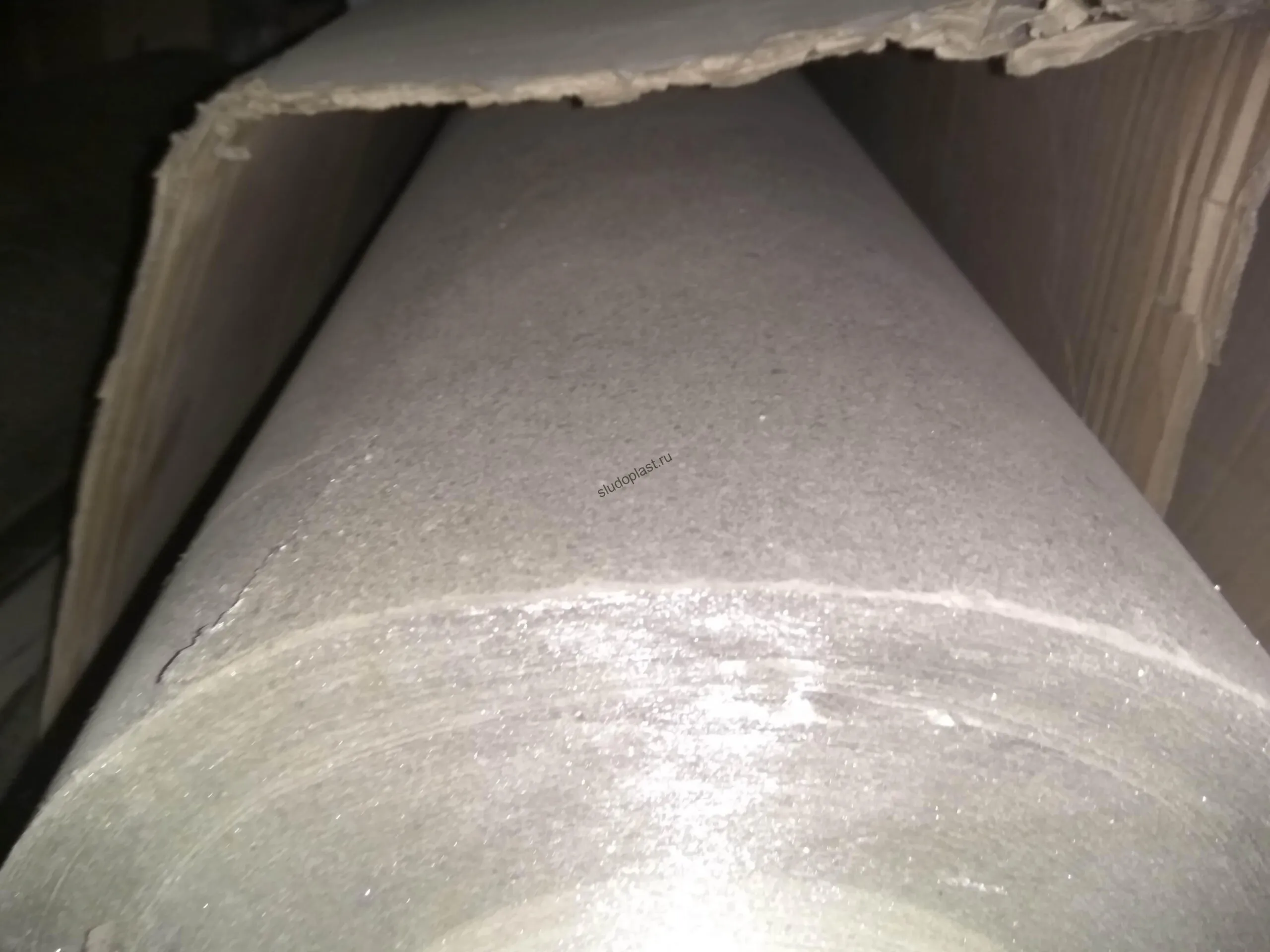

• Слюдобумага непропитанная — 4 марки (ИФ-12, ИФ-14, ИМ-12, ИМ-14), 22 толщины 0,03–0,15 мм, для производителей микалент, слюдинитов и слюдопластов

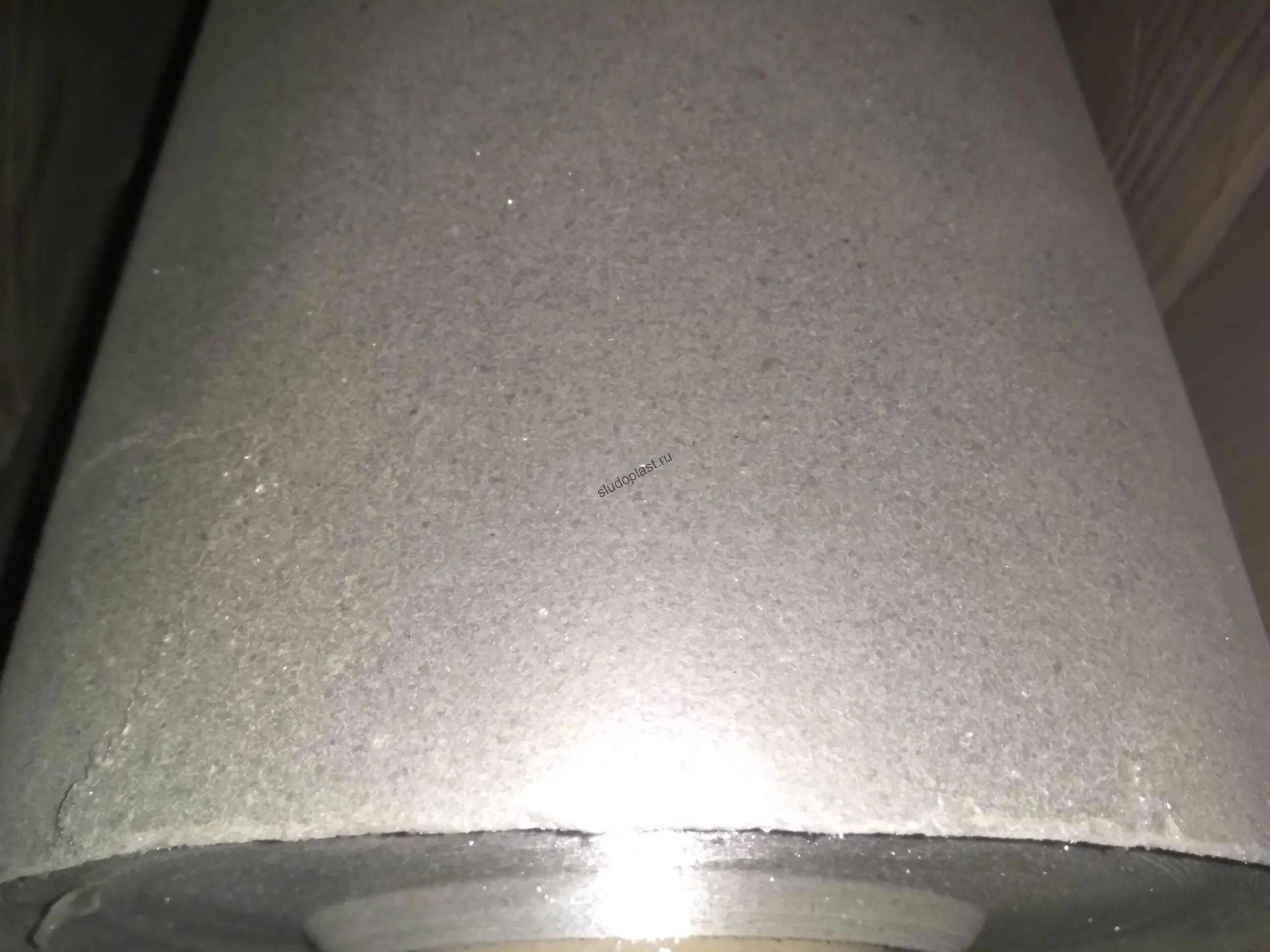

• Слюдобумага пропитанная — 3 марки (БИЖФА, БИФК, БИФЭ), 9 толщин, готова к прессованию и штамповке без передела
