Изделия из слюдопласта — купить от производителя

Изделия из слюдопласта купить — фасонные детали по чертежам: прокладки, шайбы, цилиндры. Точные размеры по ТУ и заявке. Цена уточняется по проекту. Отгрузка за 24 часа, доставка по всей России.

Слюдопластовые изделия — это фасонные электроизоляционные детали, вырубленные, намотанные или прессованные из листового слюдопласта. В отличие от текстолита или стеклотекстолита, слюдопласт сохраняет диэлектрические свойства при нагреве до 700 °С и выше, не выделяет токсичных газов при горении и не впитывает влагу. Именно поэтому изделия из слюдопласта используют там, где обычная органическая изоляция уже не справляется: в высокотемпературных нагревательных установках, электрических двигателях, трансформаторах и силовых коммутационных аппаратах.

Каталог изделий из слюдопласта охватывает четыре основных типа. Каждый тип выпускается по стандартным размерным рядам, а нестандартные позиции изготавливаются по чертежам заказчика в срок от одной до трёх недель.

Четыре типа изделий из слюдопласта

Шайбы: где применяют и какие бывают

Слюдопластовые шайбы — самый массовый тип изделий из слюдопласта. Их ставят под крепёжные элементы (болты, шпильки, винты) в местах, где металлическая шайба создаст нежелательный ток утечки или замкнёт потенциалы. Типичные точки применения: клеммные колодки высоковольтных двигателей, крепление нагревательных элементов в промышленных печах, изоляция шпилек в трансформаторных баках, фиксация катушек в реле и контакторах.

Стандартный ряд наружных диаметров: 10, 14, 18, 22, 28, 35, 42, 50, 60, 75, 100, 120, 150 мм. Внутренние отверстия — под резьбы М3–М48. Толщина: 0,5; 1,0; 1,5; 2,0; 3,0; 5,0 мм. Нестандартные типоразмеры — по чертежу. Материал: ЭЖКАХ (конструкционный жаростойкий, фосфатное связующее АХФ, до 800°C) или ФИФК (формовочный, кремнийорганическое связующее, класс H) — в зависимости от рабочей температуры и требований.

Втулки: защита отверстий и проходов

Слюдопластовые втулки применяют для изоляции токоведущих шин и кабелей в местах прохода через металлические перегородки, для защиты обмоток от истирания о корпус, а также как опорные изоляторы в нагревательных блоках. В трансформаторах втулки устанавливают между обмоточным проводом и сердечником; в электронагревателях — вокруг спирали из нихрома, чтобы исключить короткое замыкание на корпус.

Слюдопластовые изделия в виде втулок хорошо держат форму при нагреве — не коробятся и не дают усадки. Намоточная технология позволяет получить стенку от 1 мм при высокой равномерности по сечению. Длина — до 200 мм в стандартном исполнении; более длинные детали набираются из нескольких секций. Торцы обрабатываются под прямым углом или с фаской по заданию заказчика. Если нужен посадочный натяг, на этапе намотки используют оправки с допуском h6.

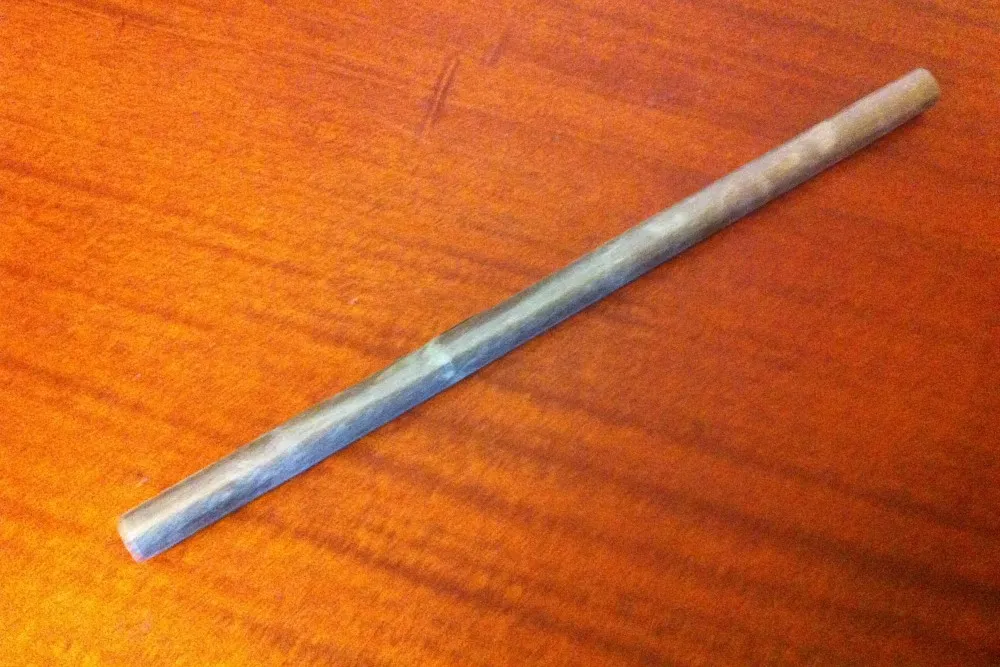

Трубки: гибкость там, где нужна жёсткость слюды

Слюдопластовые трубки — это намотанные из узкой полосы изделия с более тонкой стенкой, чем у втулок. Их применяют для надевания на нагревательные спирали, как защитные чехлы для термопар в зонах высокой температуры, для изоляции выводов нагревательных элементов. Отдельная область — промышленные печи: трубки слюдопласта защищают термопарный кабель там, где керамика слишком хрупка, а стекловолокно не выдерживает вибрации.

Диаметр — от 4 до 60 мм. Стенка: 0,8–4 мм в зависимости от размера и нагрузки. Нарезка в размер — с точностью ±0,5 мм. Поверхность гладкая, без расслоений и видимых воздушных включений — требование, зафиксированное в выходном контроле. Заказать изделия из слюдопласта в виде трубок можно как поштучно, так и метражом.

Таблица типового размерного ряда

Прокладки: изоляция в нестандартных формах

Слюдопластовые прокладки вырубают из листового материала по шаблону или режут по контуру. Форма может быть произвольной: прямоугольник с множеством отверстий под крепёж, кольцо с пазами, Г-образная деталь, обкладка катушки. Прокладки применяют в трансформаторах между обмотками и магнитопроводом, в высокочастотных нагревателях как экранирующие вставки, в мощных резисторах и тиристорных стойках.

Толщина от 0,3 мм — это тонкие разделительные вставки, которые вкладываются между слоями обмотки. Прокладки 5–10 мм используют как жёсткие прокладные элементы в механических узлах с высокой температурой. Допуск по толщине: ±0,05 мм для деталей до 3 мм, ±0,1 мм для более толстых. Слюдопластовые изделия такого типа выдерживают поверхностное давление до 50 МПа — там, где эластичные прокладки уже деформируются.

Почему слюдопластовые изделия выигрывают у альтернатив

Текстолит горит и выделяет дым уже при 200–250 °С, а слюдопластовые изделия работают до 700 °С без разрушения. Стеклотекстолит (FR4) устойчивее к температуре, но при 400 °С теряет механическую прочность и коробится. Асбестосодержащие материалы запрещены во многих отраслях по требованиям промышленной гигиены — слюдопласт не содержит асбеста. Керамика выдерживает высокую температуру, но хрупка при ударе и плохо обрабатывается на станке; слюдопластовые детали допускают сверление, фрезерование, резку.

Удельное электрическое сопротивление слюдопласта — 10¹³–10¹⁴ Ом·м, электрическая прочность — 20–40 кВ/мм в зависимости от марки и толщины. Эти характеристики сохраняются при температурах, при которых полимерные изоляционные материалы уже давно вышли из строя. Влагопоглощение за 24 часа — менее 0,2%, что важно для оборудования с перепадами температур и возможным конденсатом.

Изготовление по чертежам и нестандартные позиции

Более половины заказов — нестандартные детали. Мы принимаем чертежи в форматах DXF, PDF, STEP, а также в виде образца для обмера. Срок изготовления опытной партии от 5 штук — 7–14 рабочих дней. Серийные партии от 500 штук — по договорённости. Все изделия из слюдопласта проходят выходной контроль: размеры, целостность поверхности, отсутствие расслоений.

Слюдопластовые изделия поставляются с паспортом качества с указанием марки материала, партии и результатов контроля. При необходимости — с протоколами испытаний электрической прочности по ГОСТ 13526 и ГОСТ 17606.

Как оформить заявку

Для расчёта стоимости изделий из слюдопласта укажите тип (шайба, втулка, трубка или прокладка), марку слюдопласта если известна, размеры и количество. Если есть чертёж — приложите файл в любом формате. Отвечаем в течение одного рабочего дня.
