Обзор: Слюдопласт
Купить слюдопласт оптом — прямые поставки через ООО «ИзолитПром». Слюдопласт гибкий, формовочный, коллекторный, прокладочный, жаростойкий со склада и под заказ. Цена зависит от марки и толщины. Доставка по всей России. Наличие, минимальную партию и срок отгрузки подтвердим в предложении.
Слюдопласт — электроизоляционный материал, который получают из слюдяной бумаги, пропитанной синтетическим связующим. Слюдяная бумага сделана из расщеплённых частиц слюды (мусковит или флогопит), а не из цельных пластинок — в этом принципиальное отличие от миканита. За счёт мелкодисперсной структуры слюдопласт гибче, легче обрабатывается и допускает штамповку без предварительного нагрева — что для производства важнее, чем кажется.
Виды и марки: Слюдопласт
Виды слюдопласта и их назначение
Продуктовая линейка делится на шесть групп. Каждая закрывает свою нишу — нет смысла искать универсальную марку на все случаи.
Гибкий слюдопласт (марки ИГП, Элмика 423, Элмика 425) — листовой материал, который режется, гнётся и кроится ножницами. Нагревостойкость по классу F, то есть до 155°C. Используется как межвитковая и межкатушечная изоляция в трансформаторах, электродвигателях, катушках. ИГП выпускается по ГОСТ 4652-82, доступные толщины 0,1–1,0 мм. Марки Элмика 423 и Элмика 425 — по техническим условиям. Марка ИФГ-КАХФ — по техническим условиям.

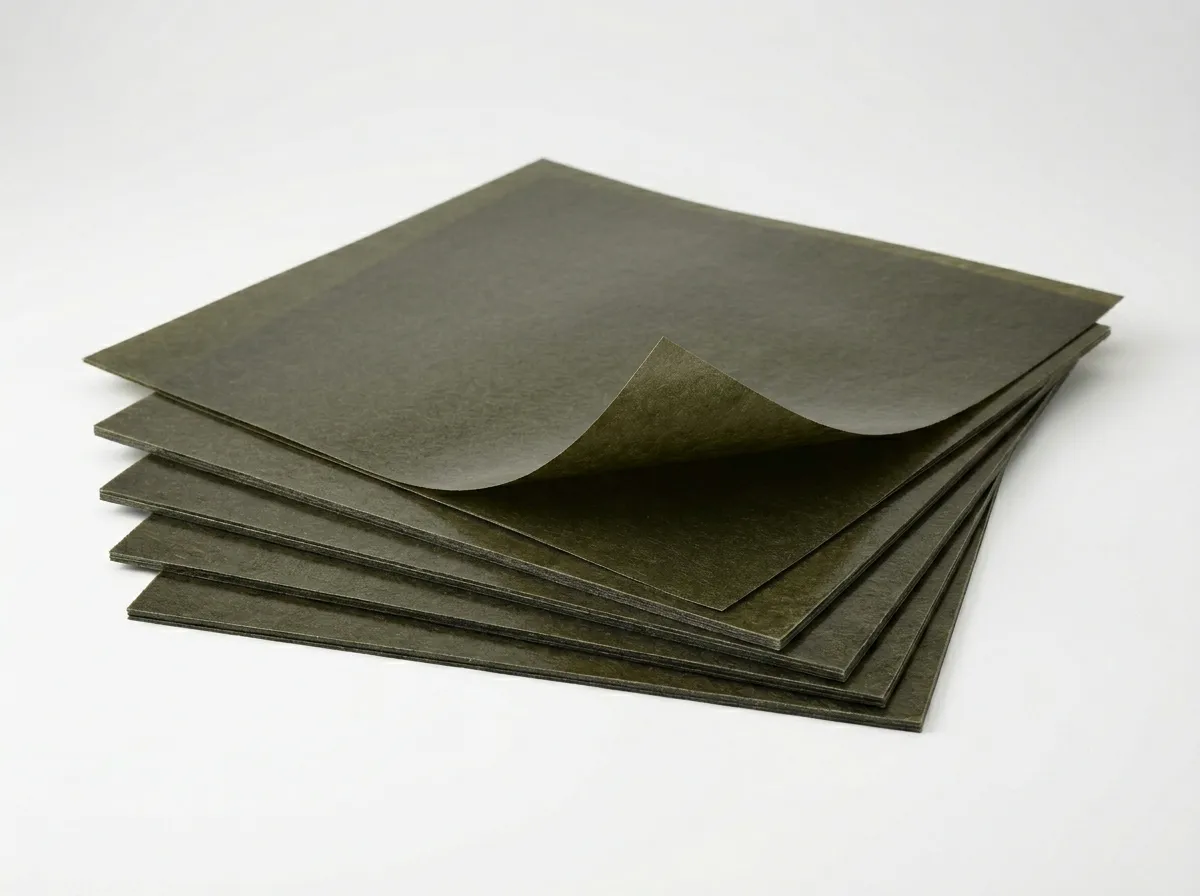

Формовочный слюдопласт (ФИФК, ФИФП, ФИП) — штампуется и формуется в холодном состоянии, держит форму после операции. Класс нагревостойкости F–H (155–180°C). Применяется в корпусной и гильзовой изоляции электромашин, пазовых клиньях, трубках. ФИФК — с кремнийорганическим связующим (лучше при 180°C), ФИФП — с полиэфирным (дешевле, до 155°C). Производится по ГОСТ 26103-84 и по техническим условиям.

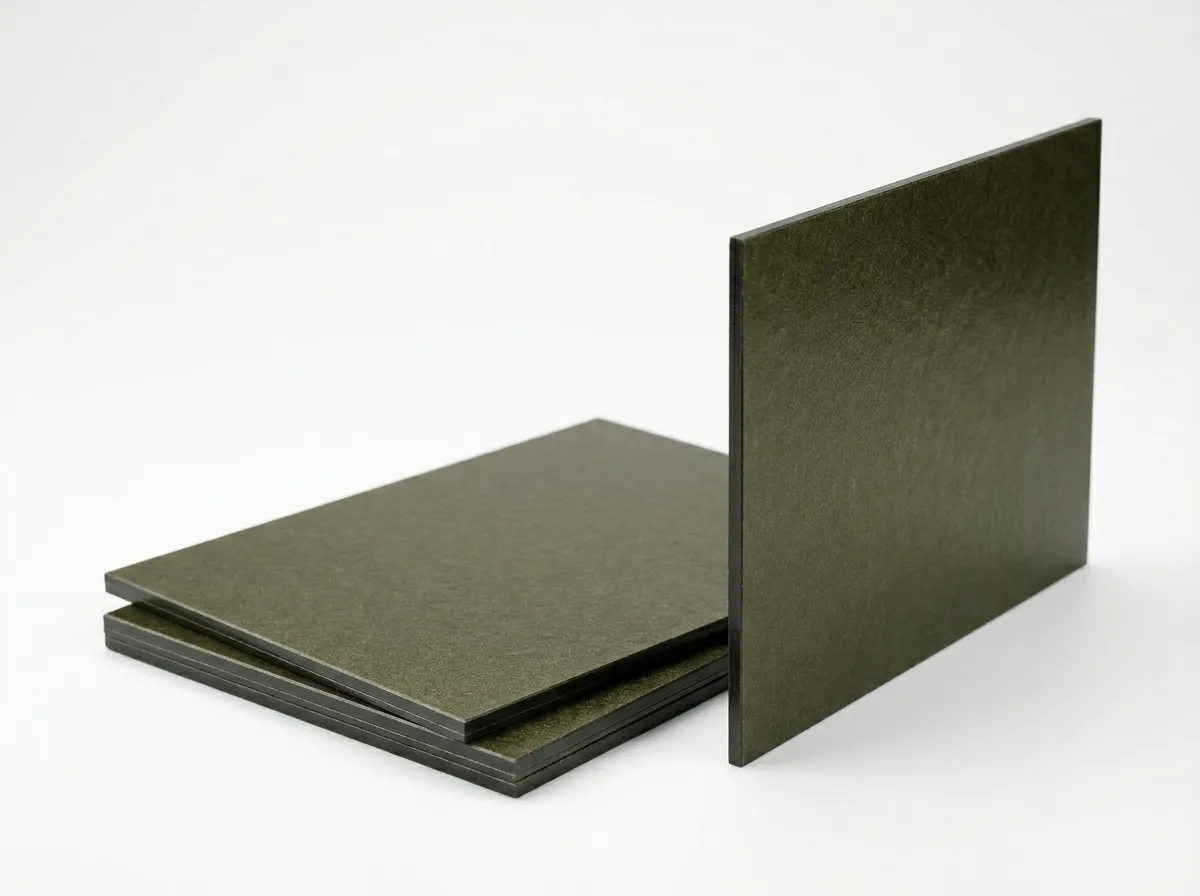

Коллекторный слюдопласт (КИФЭ, КИФК, КИФШ) — прессуется в кольца и пластины коллекторов электромашин. Главное требование — стойкость к механической обработке и минимальная усадка при нагреве. КИФЭ — эпоксидное связующее, КИФК — кремнийорганическое, КИФШ — шеллачное (для ремонтного применения). Класс нагревостойкости и допустимый рабочий режим проверяют отдельно по документации выбранной марки: нельзя распространять один температурный предел на все коллекторные исполнения. Производится по техническим условиям.
Прокладочный слюдопласт (ПИФЭ, ПИФК) — уплотнительные и изолирующие прокладки в нагруженных узлах. Выдерживает сжимающую нагрузку без расслоения. ПИФЭ — до 155°C, ПИФК — до 180°C. Толщины 0,10–10,0 мм по техническим условиям (по спецзаказу до 50 мм). Раскрой под заказ по чертежу.
Конструкционный слюдопласт (ЭЖКАХ, ИЖКАХ) — прессованные листы и фасонные детали с повышенной механической прочностью. Применяется там, где изоляция одновременно несёт конструктивную нагрузку: держатели, опоры, корпусные детали. Прочность на изгиб, как правило, выше 100 МПа. Производится по техническим условиям.

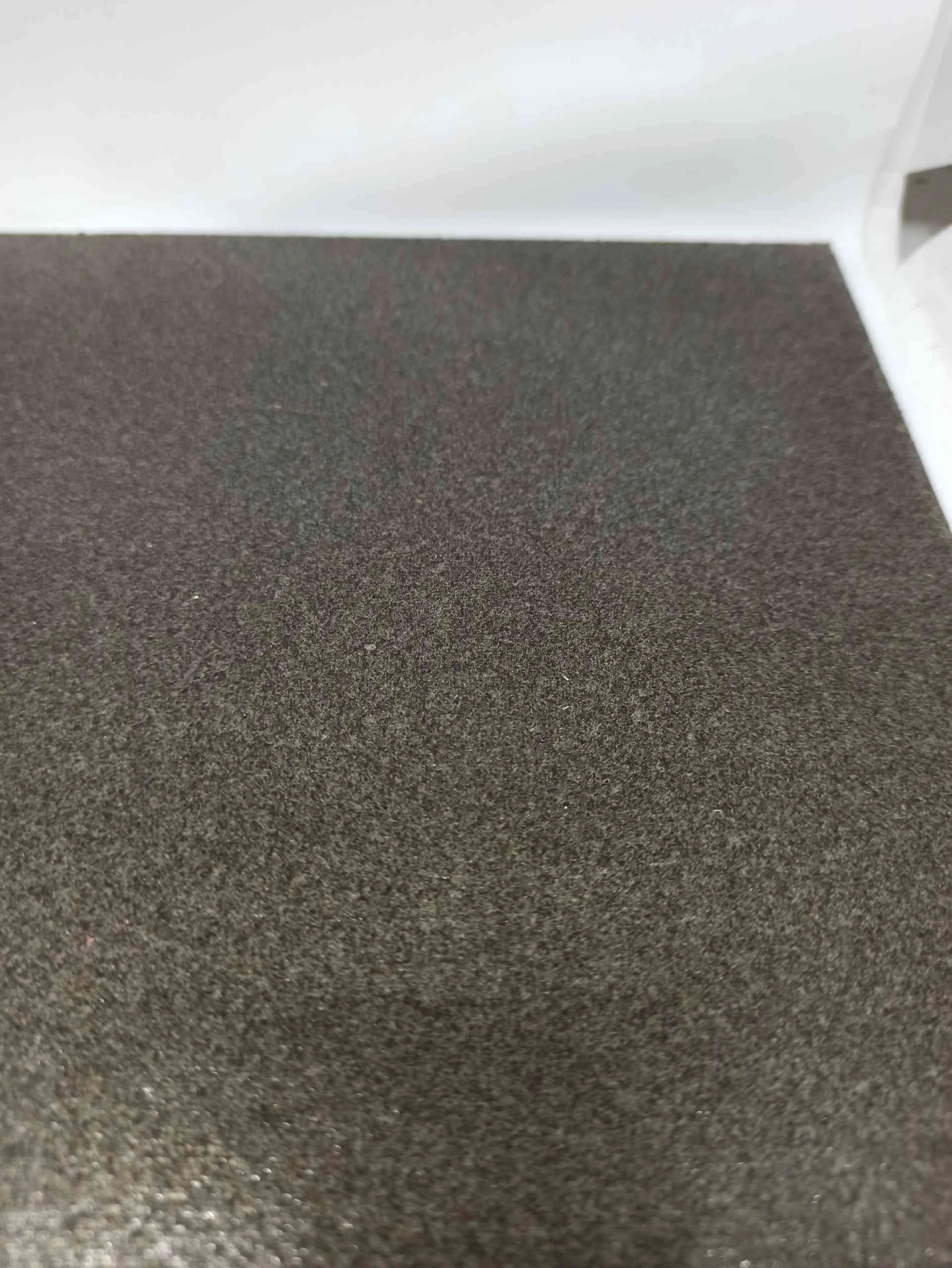

Жаростойкий слюдопласт — класс H и выше (180°C+). По техническим условиям слюдопласт ЭЖКАХ рассчитан на постоянную рабочую температуру 800 °C, кратковременную до 1000 °C. Электрическая прочность — не менее 15 кВ/мм. Применяется в нагревательных приборах, промышленных печах, тепловых экранах. ЭЖКАХ применяют для жёстких термостойких электроизоляционных прокладок и каркасов электронагревательных элементов. При выборе учитывают температурный режим, электрическую и механическую нагрузку. Применимость к пищевому или медицинскому оборудованию требует отдельного подтверждения; она не следует из общего указания о нетоксичности материала при переработке.
Характеристики: Слюдопласт
Нагревостойкость по видам
Сравнение: Слюдопласт
Чем слюдопласт отличается от миканита
Оба материала — на основе слюды и органического связующего. Но миканит делают из пластинок слюды, склеенных шеллаком или глифталевым лаком. Слюдопласт — из слюдяной бумаги (буквально: слюда, размолотая до волокон и отлитая как бумага). Это даёт три практических следствия:
- Слюдопласт тоньше при той же электрической прочности — можно делать изоляцию меньшей толщины
- Механическая однородность выше — нет расслоения по границам пластинок
- Формовочные марки штампуются и гнутся в холодном состоянии, тогда как миканит требует разогрева
Подробнее о выборе между материалами — сравнение миканитов и статья миканит или слюдопласт: что выбрать.
Сравнительная таблица технических характеристик
| Марка | Связующее | Класс нагревост. | Рабочий режим | Электропроч., кВ/мм | Толщина, мм | ГОСТ / ТУ |
|---|---|---|---|---|---|---|
| ИГП | Кремнийорганич. | F (155°C) | По паспорту выбранного исполнения | ≥ 15 | 0,1–1,0 | ГОСТ 4652-82 |
| ФИФП | Полиэфирный | F (155°C) | По паспорту выбранного исполнения | ≥ 12 | 0,10–10,0 | ГОСТ 26103-84 |
| ФИФК | Кремнийорг. | H (180°C) | По паспорту выбранного исполнения | ≥ 12 | 0,10–10,0 | ГОСТ 26103-84 |
| КИФЭ | Эпоксидный | По документации исполнения | По паспорту выбранного исполнения | ≥ 10 | 0,10–10,0 (до 50 по спецзаказу) | по техническим условиям |
| ПИФЭ | Эпоксидный | F (155°C) | По паспорту выбранного исполнения | ≥ 10 | 0,10–10,0 (до 50 спецзаказ) | — |
| ЭЖКАХ | Фосфатное (АХФ) | Класс уточняется по исполнению | 800 °C длительно / 1000 °C кратковременно по ТУ-004; по условиям применения | По выбранной толщине | По ТУ и заказу | ТУ 273314-004-32394549-2018 |
| ИЖКАХ | По документации марки | По документации исполнения | По паспорту выбранного исполнения | По выбранной толщине | По ТУ и заказу | Документ на ИЖКАХ; не ТУ на ЭЖКАХ |
Слюдопласт vs миканит: когда что выбирать
- Изготавливается из слюдяной бумаги — однородная структура, стабильные характеристики от партии к партии
- Широчайший диапазон толщин: 0,10–5,0 мм стандарт, по спецзаказу до 120 мм
- Конструкционный ЭЖКАХ — постоянная рабочая температура 800 °C (по ТУ)
- Ниже цена при аналогичных электроизоляционных свойствах
- Лучше поддаётся штамповке и вырубке — меньше расслаивается на кромках
- Нужна максимальная электрическая прочность (до 23 кВ/мм у гибкого, до 35 у прокладочного)
- Коллекторная изоляция — миканит КФШ/КФГС выдерживает давление щёток и центробежные нагрузки
- Ремонт старого оборудования, где в паспорте указан миканит
- Рабочая температура по ТУ: постоянная до 750 °C, кратковременная до 1100 °C
Оба материала выпускаются в листах и рулонах, диапазон толщин пересекается. Выбор зависит от конкретных условий эксплуатации — уточняйте у наших инженеров.
Применение: Слюдопласт
Применение в промышленности
Слюдопласт — стандартный материал для электромашиностроения. В России его применяют на заводах силовой электроники, электродвигателей и трансформаторного оборудования. Пазовая и витковая изоляция асинхронных двигателей — это почти всегда гибкий или формовочный слюдопласт. Коллекторные пластины для машин постоянного тока — КИФЭ или КИФК.
В нагревательной технике и приборостроении жаростойкие марки на флогопите закрывают температурный диапазон, где органические изоляционные материалы уже не работают. Тепловые экраны электрических плит, изоляция ТЭНов, диэлектрические подложки промышленных нагревателей — типичные применения.
Прокладочный слюдопласт находит применение в силовой электронике и трансформаторном оборудовании — там, где нужно одновременно изолировать и герметизировать стык. Конструкционный — в нестандартном оборудовании, где изоляционная деталь несёт механическую нагрузку. ЭЖКАХ выбирают по сочетанию механической прочности и допустимого рабочего режима. Класс нагревостойкости не следует подменять рабочей температурой, а характеристики ЭЖКАХ нельзя автоматически переносить на ИЖКАХ.
Документы: Слюдопласт
Нормативная база: ГОСТы и ТУ
Основные стандарты на слюдопласт:
- ГОСТ 4652-82 — слюдопластовые листы и рулоны (ИГП и аналоги). Регламентирует электрическую прочность, гибкость, расслаивание.
- ГОСТ 26103-84 — формовочные материалы на слюдяной бумаге (ФИФП, ФИФК, ФИП и др.). Нормирует усадку при прессовании, механические характеристики.
- по техническим условиям — коллекторный слюдопласт (КИФЭ, КИФК, КИФШ).
- по техническим условиям — формовочный слюдопласт (ФИФК, ФИФП, ФИП).
- по техническим условиям — гибкий слюдопласт (Элмика 423, Элмика 425).
- по техническим условиям — гибкий слюдопласт (ИФГ-КАХФ).
- по техническим условиям — конструкционный слюдопласт (ЭЖКАХ).
При заказе для сертифицированного производства запрашивайте паспорт качества с указанием номера партии, марки, даты изготовления и результатов входного контроля. Поставляем с паспортами по запросу.
Условия поставки и заказа
Работаем с юридическими лицами и ИП по всей России. Оплата безналичным расчётом, НДС в комплекте. Отгрузка транспортными компаниями или самовывоз со склада.
Что влияет на цену и сроки: марка, толщина, форма поставки (листы или рулон, нарезка под размер), объём партии. Минимальная партия зависит от марки, толщины и формы поставки; её подтверждаем при расчёте, крупные партии согласуем отдельно. Нарезка прокладок под чертёж клиента — отдельная услуга, уточните при запросе.
Срок готовности зависит от подтверждённого наличия выбранной марки и толщины на складе. ИГП, ФИФП, КИФЭ и другие исполнения запрашивайте с указанием количества. Редкие марки и нестандартные толщины — под заказ; срок уточняем при оформлении.
Если задача требует не прокладочного, а гибкого листового материала для пазовой изоляции электромашин классов F и H — рассмотрите слюдинит (Г1СК, Г2СК, ГСКВ): он режется без нагрева и выдерживает многократный изгиб. Для жёстких прессованных деталей и коллекторной изоляции — слюдопласт и миканит остаются оптимальным выбором.
Задайте вопрос или запросите прайс:
+7 (953) 585-20-07 — звонок или WhatsApp
2852007@bk.ru — для технических запросов и выставления счётов
Из практики
Слюдопласт применяют как экономичную замену миканита в пазовой и витковой изоляции электродвигателей. Жаростойкие марки (ГСКВ, ЭЖКАХ) на флогопитовой основе работают при температурах до 500-800 °C — в индукционных печах, сушильных камерах и нагревательных приборах.
