Слюдинит — купить от производителя

Слюдинит купить оптом от производителя — Г1СК, Г2СК, ГСКВ в наличии. Листовой электроизоляционный материал на основе флогопита. Цена зависит от марки и толщины. Отгрузка за 24 часа, доставка по России.

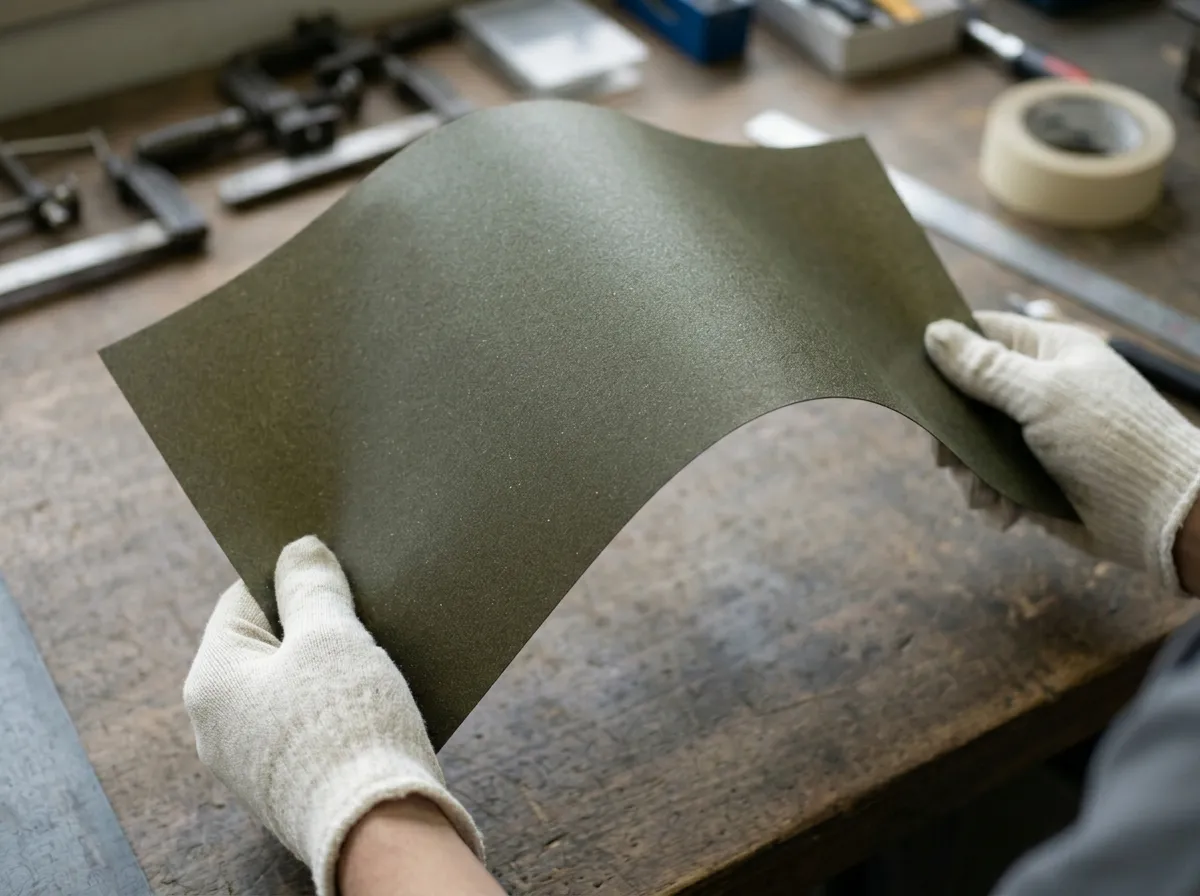

Слюдинит — листовой электроизоляционный материал на основе слюдинитовой бумаги по ГОСТ 26858-86 (типы 1-2, термохимическая обработка) с кремнийорганическим связующим. В отличие от слюдопласта, который тоже делают из флогопитовой бумаги, слюдинит пропитывается иначе: тонкие слои бумаги собираются в пакет с подложкой из стеклоткани или без неё, и готовый лист допускает многократный изгиб без расслоения. Именно это свойство сделало слюдинит основным материалом для пазовой изоляции электрических машин классов F и H.

\r\n\r\n

Слюдинит, слюдопласт, миканит — в чём разница

\r\n\r\n\r\n\r\n

Нагревостойкость марок слюдинита

\r\n\r\n

Все марки относятся к классу H (180 °C), но марка ГСКВ по ТУ 273314-003 рассчитана на длительную рабочую температуру до 500 °C. Разница принципиальная при проектировании машин, которые работают с перегрузками или в тяжёлых климатических условиях.

\r\n\r\n\r\n\r\n

Девять марок: в чём отличие каждой

\r\n\r\n

ГОСТ 26103-84 и отраслевые ТУ делят слюдинит на три группы — гибкий листовой (СГ, СФ), листовой гибкий (Г1СК, Г1СКН, Г2СК, Г2СКН, ГСКВ по ТУ 273314-003-32394549-2018) и формовочный (СФ, СФП). Внутри каждой группы марки отличаются подложкой, классом нагревостойкости и диэлектрической прочностью.

\r\n\r\n\r\n\r\n

Технические характеристики по ГОСТ 26103-84

\r\n\r\n\r\n\r\n

Где применяется слюдинит

\r\n\r\n

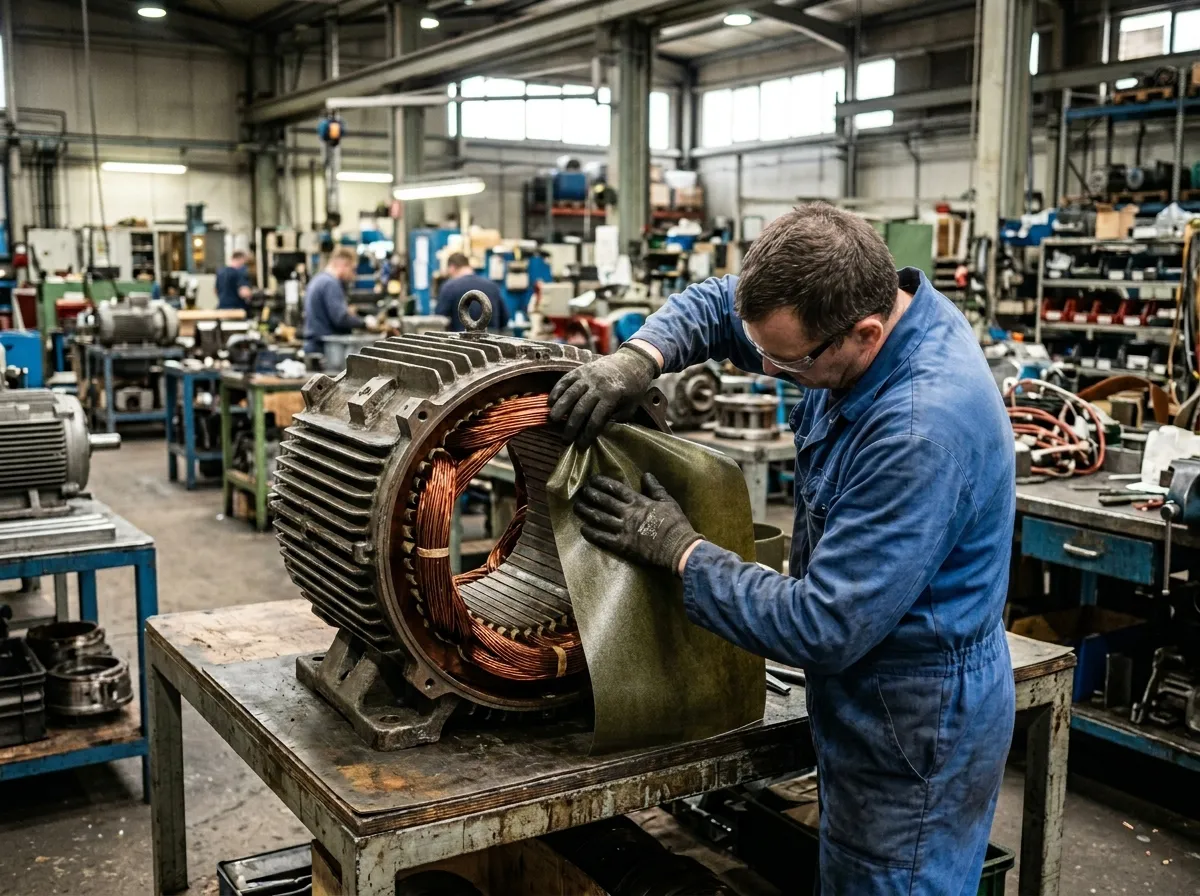

Пазовая и межвитковая изоляция — основное направление. Листовой Г1СК режется под паз статора и укладывается без подогрева; Г2СК берут, когда рабочее напряжение превышает 6 кВ — запас по электрической прочности здесь выше на 20–25 %. ГСКВ ставят в тяговые электродвигатели и компрессоры, где температурный режим нестабилен и кратковременные перегревы неизбежны.

\r\n\r\n

Гибкий листовой СГ наматывают непосредственно на проводники катушек крупных генераторов — лента не рвётся на малых радиусах изгиба. СФ с стеклоткан подложкой выбирают там, где среда агрессивна: пары масел, высокая влажность, химически активные газы.

\r\n\r\n

Формовочный СФ прессуют в стандартные детали — втулки, гильзы, корпуса подшипниковых узлов. СФП с повышенной пластичностью подходит для деталей сложного профиля: переходники, раструбы, фигурные прокладки.

\r\n\r\n

Нормативная база и документация

\r\n\r\n

Все марки слюдинита производятся по ГОСТ 26103-84 «Слюдинит. Технические условия». Часть марок дополнительно охвачена отраслевыми ТУ, которые уточняют требования к партионным испытаниям и упаковке. Марки Г1СКН и Г2СКН — пониженное содержание связующего — регулируются ТУ 273314-003-32394549-2018, поэтому при заказе стоит уточнить, по какому именно документу выпущена конкретная партия.

\r\n\r\n

Приёмку партии проводят по трём группам испытаний: на диэлектрическую прочность (исходную и после изгиба), на объёмное сопротивление и на влагостойкость. Партия бракуется, если хотя бы один лист не проходит испытание на диэл. прочность после 24 изгибов.

\r\n\r\n

Как выбрать марку для конкретной задачи

\r\n\r\n

Если машина работает в классе H (180 °C) и напряжение до 1 кВ — подойдёт Г1СК. Напряжение 6–10 кВ — берите Г2СК или Г2СКН. Тяга, крановые и металлургические электродвигатели с перегрузками — ГСКВ. Детали прессованием — СФ формовочный или СФП.

\r\n\r\n

Иногда спрашивают: почему после 2–3 лет хранения слюдинит крошится при изгибе? Это признак того, что срок хранения (6 месяцев по ГОСТ) давно истёк. Связующее деградирует, и гибкость теряется необратимо. Покупайте материал под конкретный объём работ, а не впрок.

\r\n\r\n

Особенности раскроя и монтажа

\r\n\r\n

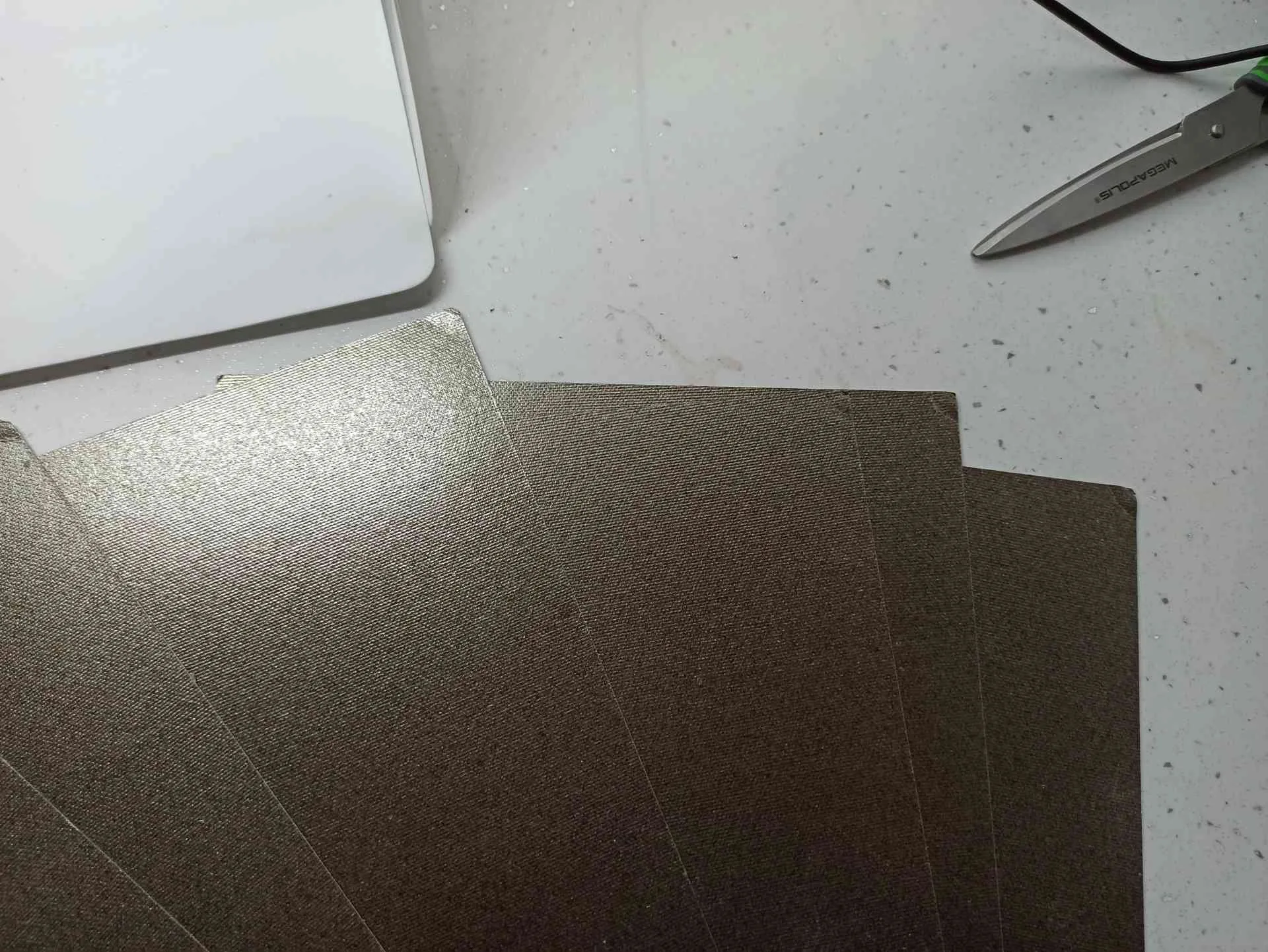

Листовой слюдинит режется обычными ножницами или роликовым резаком по металлической линейке — никакого специального оборудования не нужно. При укладке в паз края загибают без предварительного нагрева: материал держит форму при радиусе изгиба от 5 мм. Кремнийорганическое связующее в марках СК и СКН полимеризуется окончательно уже в процессе эксплуатации под воздействием рабочей температуры — это нормально, не означает брак. Формовочный слюдинит (СФ, СФП) перед прессованием прогревают 10–15 минут при 80–90 °C, чтобы активировать пластичность связующего. Без прогрева заготовка расслоится на острых углах пресс-формы.

\r\n\r\n

Лента гибкого слюдинита СГ наматывается с нахлёстом 50 % по ширине. При использовании СФ (стеклоткан подложка) нахлёст можно снизить до 30–35 % — стеклоткан сам по себе диэлектрик и добавляет прочность слою. Скрепление витков лаком КО-916 или ГФ-95 — стандартная практика; эпоксидные составы применяют реже, только там, где нужна механическая жёсткость обмотки.

\r\n\r\n

Условия поставки

\r\n\r\n

Поставляем слюдинит листами 600×500 мм (стандарт), 300×500 и 1000×1200 мм (по согласованию) со склада в Красноярске. Нарезка в размер — бесплатно при заказе от 50 кг. Минимальная партия — 5 кг. Отгрузка транспортными компаниями по всей России — обычно 1–3 дня от момента оплаты. Документы на материал (сертификат соответствия, паспорт качества) прилагаются к каждой партии.

\r\n\r\n

Звоните +7 (953) 585-20-07 или пишите на 2852007@bk.ru — подберём марку под вашу задачу и рассчитаем стоимость доставки.
