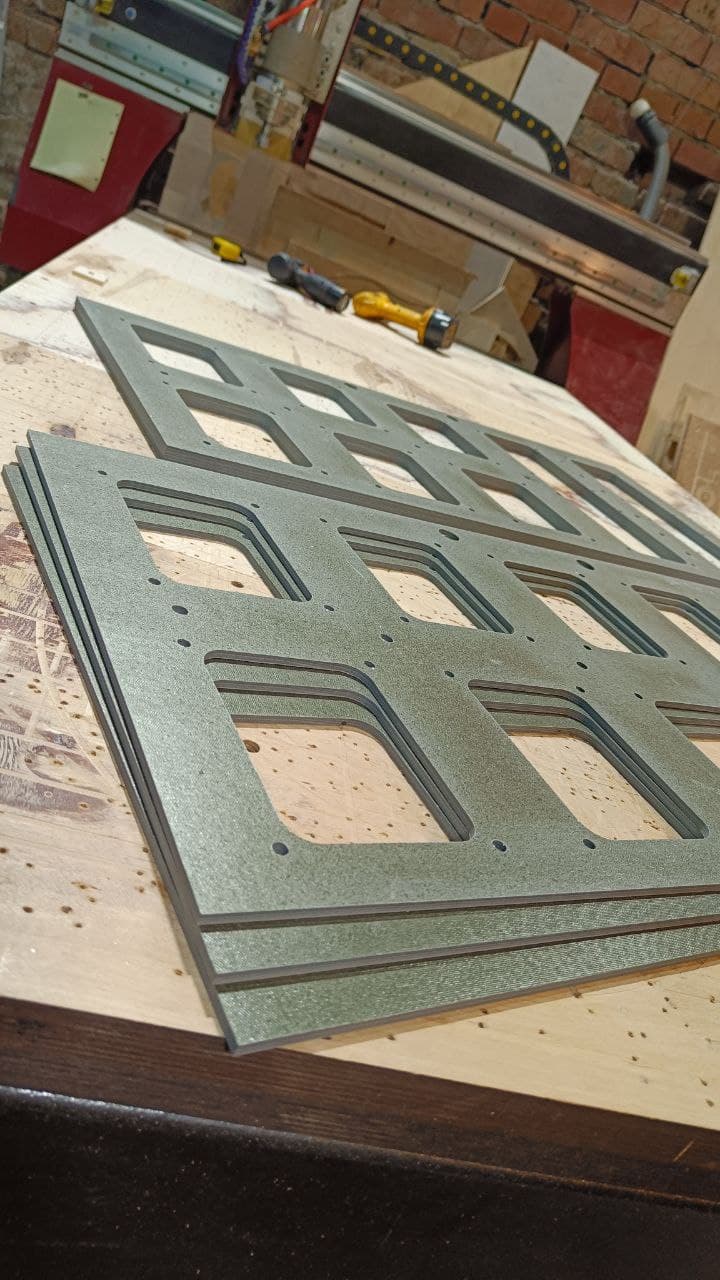

ЧПУ-фрезерование, точение, нарезание резьбы М5+ в электроизоляционных материалах. Допуск до ±0,05 мм, рабочая температура до 700 °C.
Производство в Красноярске. Доставка по всей России: ПЭК, Деловые Линии, СДЭК. Принимаем чертёж DWG/DXF/PDF, эскиз, фото, описание — счёт за 1 рабочий день.
Восемь видов механической обработки, регламентированных нашим ТУ 273314-029-32394549-2018. От серийной фрезеровки прокладок до прецизионных резьб в микалексе.
Любой контур на 3-осевом ЧПУ. Толщина до 50 мм.
Минимальный радиус внутреннего угла равен радиусу инструмента (от 0,5 мм). Применимо ко всем материалам класса точности 1 и 2.
Цилиндры до ⌀200 × длина 800 мм.
Внешние и внутренние цилиндрические и конические поверхности. Только для жёстких материалов — микалекс, термоупорный, слюдопласт коллекторный.
От ⌀1,0 до ⌀50 мм, глубина до 10×D.
Допуск ±0,1 мм для классов точности 1 и 2, ±0,2 мм для класса 3. Сквозные и глухие отверстия с возможностью зенкования.
ГОСТ 24705, класс точности 7H (стандарт), 6H (по согласованию).
Минимальная толщина под сквозную резьбу: 1,5×P, для миканитов не менее 5 мм, для микалекса — 3 мм. Контроль резьбовыми калибрами.
Только из микалекса и термоупорного миканита.
Класс точности 7g (стандарт), 6g (по согласованию). Слюдопласт и обычный миканит внешнюю резьбу не держат — расслаивается.
Шероховатость Ra ≤ 1,6 мкм.
Применима к жёстким материалам — микалекс, термоупорный, слюдопласт коллекторный. Используется когда от детали требуется герметичный контакт.
Контурная резка тонких листов до 5 мм.
Альтернатива фрезерованию для произвольных контуров без посадочных размеров. Допуск ±0,3 мм. Хорошо подходит для прокладочного и гибкого миканита.

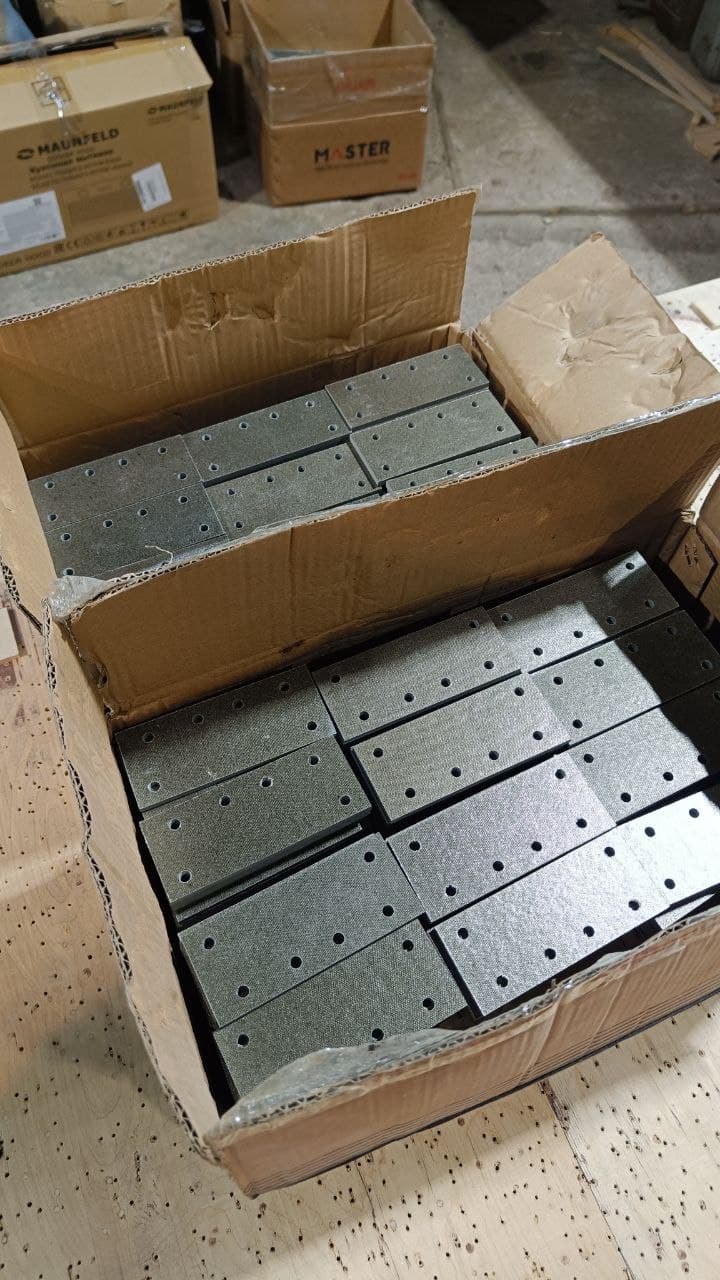

Композитные сборки миканит + стеклоткань + миканит.
Эпоксидным или кремнийорганическим клеем при температуре отверждения, не превышающей класс нагревостойкости основы. Для высоковольтных изоляторов 35+ кВ.
Один из самых частых вопросов: «хватит ли моего листа в 5 мм для резьбы М10?». Подберите параметры — мы посчитаем за вас по ГОСТ 24705 и нашим технологическим ограничениям. Если ответ устроит — присылайте чертёж.
Подберите материал и диаметр — получите минимальную толщину листа, при которой резьба нарезается без расслаивания.
Шаг резьбы по ГОСТ 24705: 1.25 мм
Ограничение — минимум по материалу: 5 мм (1,5×1.25 = 1.9 мм было бы достаточно, но материал требует больше).
ТУ 273314-012. Стандартный материал для резьбовых втулок и гаек. Класс F (155 °C) или H (180 °C).
Расчёт по ТУ 273314-029-32394549-2018, формула: max(1,5 × шаг, минимум по материалу). Это минимальная толщина — для ответственных соединений рекомендуется запас 20-30%.
Семь материалов в нашем рабочем парке — от прокладочного миканита класса B до микалекса 700 °C. Чтобы выбрать правильный, не нужно сравнивать ГОСТы и ТУ — посмотрите на диаграмму:
Длительно допустимая температура эксплуатации в зависимости от связующего и марки. Микалекс — рекордсмен по нагревостойкости, единственный материал, способный длительно работать при 700 °C.
★ Микалекс — материал на стекло-фосфатной основе. По обрабатываемости близок к керамике, но допускает фрезерование, точение и нарезание резьбы на ЧПУ. Применяется в авиации, спецтехнике, индукционных печах и высоковольтном оборудовании.
★ Прокладочный по нашему ТУ 273314-013 — флогопитовый миканит с длительной рабочей температурой 700 °C и кратковременной до 1000 °C. Применяется в высокотемпературных нагревательных элементах, где керамика трескается, а стекломиканит уже не держит. Связующее работает в режиме «жертвенного» — после начального прогрева остаётся флогопитовая основа, которая и определяет верхний температурный порог.
Точность зависит от материала и метода обработки. По нашему ТУ 273314-029 предусмотрено три класса. Для большинства задач достаточно класса 2 (±0,2 мм); прецизионный класс 1 (±0,05 мм) — для контактных групп электровозов и аппаратов авиации.
ЧПУ-фрезерование, точение
Материалы
Типовые изделия
ЧПУ-фрезерование
Материалы
Типовые изделия
Вырубка, гидроабразив, лазер
Материалы
Типовые изделия
Десять реальных типов заказов из последних двух лет — для трансформаторных заводов, ремонта генераторов, индукционных печей, тяговых электродвигателей и НПО спецтехники. Названия предприятий не раскрываем без согласования с заказчиками.
Изоляционные втулки ⌀40 × 60 мм с внутренней резьбой М12-7H. Назначение — изоляция шпилек на высоковольтных вводах силовых трансформаторов 110 кВ.
Изоляционные шайбы ⌀50 × 8 мм с допуском ±0,05 мм по толщине. Применяются в контактных группах локомотивных тяговых электродвигателей.
Изоляционные пластины 150 × 80 × 15 мм с резьбовыми отверстиями М10 и фигурными вырезами под болтовые головки. Эксплуатация в режиме 24/7 при 600 °C.
Прокладки 80 × 40 × 3 мм с тремя пазами 10 × 5 мм по длинной стороне. Допуск по толщине ±0,1 мм для равномерного прилегания между ламелями коллектора.
Корпусные обоймы 220 × 140 × 80 мм со скруглёнными внешними углами и шестью резьбовыми отверстиями М6 для крепежа. Класс нагревостойкости F.
Композитная пластина 300 × 200 × 8 мм — три слоя миканита со стеклотканевыми прослойками, склеенными эпоксидным компаундом. Испытательное напряжение 35 кВ.
Изоляционные штифты ⌀10 × 40 мм с внешней метрической резьбой М8 × 1,25-7g на длине 25 мм. Внешняя резьба возможна только из микалекса — обычные миканиты не держат форму резьбы.
Тонкие фигурные прокладки между медными пластинами коллектора генератора 2 МВт. Контур по чертежу заказчика, толщина 0,8 мм с допуском ±0,05 мм. Резка гидроабразивом.
Уникальная деталь сложной формы для опытного высоковольтного аппарата — фрезеровка с шестью базовыми поверхностями и четырьмя резьбовыми отверстиями М5. Единичное изделие, прототип.
Изготовление по чертежам — только в Красноярске, на нашем ЧПУ-производстве. Это единственная производственная площадка ИзолитПром, поэтому от срока изготовления отдельно зависит срок доставки до вашего города.
Изделия по чертежам изготавливаем на собственном производстве в Красноярске — ЧПУ-станок, парк инструмента, склад исходных материалов. Это единственная производственная площадка ИзолитПром, где выполняется фрезерование и нарезание резьбы.
Отправляем заказы транспортными компаниями: ПЭК, Деловые Линии, СДЭК, Энергия. Готовая партия упаковывается в гофрокартонные коробки с защитой от ударов и влаги. Срок доставки зависит от удалённости.
Срок указан с момента отгрузки со склада в Красноярске. Не включает срок изготовления (3-14 рабочих дней).
Прокладки, шайбы, втулки и трубки из слюдопласта стандартных размеров.
Если задача более узкая — выберите направление. Мы готовим отдельные страницы по каждому типу изделий с подробными технологическими параметрами и ценовыми ориентирами.
КИФЭ, дугостойкий, ЭЛМИКАПЛАСТ
До 700 °C, премиум
ТПФ/ТПМ, до 500 °C
Втулки, гайки, штифты М5–М20
С пазами, отверстиями, фасонным контуром
Для шин, выключателей, контактов
Для трансформаторов и реле
Миканит + стеклоткань + миканит
Проверьте чертёж перед отправкой — это ускорит расчёт и убережёт от пересортицы. По опыту последних 200 заявок:
Указана марка из старого чертежа, не подходящая по температуре
В чертеже 1970-х годов написан гибкий миканит ГМС (мусковит, до 500 °C), а реальное оборудование работает при 600 °C. Нужен флогопитовый ГФС или термоупорный ТПФ. Уточняйте реальную температуру эксплуатации, а не цифру из чертежа.
Не указан класс точности или допуск
Без явного указания мы изготовим по умолчанию класс 2 (±0,2 мм для линейных размеров, 7H для резьбы). Если для вашей посадки нужен класс 1 (±0,05) — укажите явно, иначе деталь может «гулять».
Заказывают резьбу М3 — слюда не держит
Минимальный диаметр резьбы у нас — М5. На меньших диаметрах слюда крошится в шагах резьбы, выходит непригодная деталь. Если нужно меньше — рассмотрите латунную или стальную резьбовую вставку, запрессованную в нашу деталь.
Габарит больше 1000×1200 мм
Это максимум нашего листа. Большие детали делаем составными (склейка двух заготовок). Если размер критичен — обсудим до согласования заказа, возможны компромиссы с разделением на узлы.
Десять типичных вопросов, которые задают перед заказом. Если вашего нет в списке — напишите в форме ниже, инженер ответит.
Опишите задачу или приложите чертёж — рассчитаем стоимость и срок в течение рабочего дня. Чертежи также можно отправить на 2852007@bk.ru или WhatsApp +7 (953) 585-20-07.
Изделия изготавливаются ООО «ИзолитПром» (ИНН 2464144782) по ТУ 273314-029-32394549-2018 на собственном ЧПУ-производстве в Красноярске. Каждая партия сопровождается паспортом качества с указанием марки исходного материала, контрольных размеров и результатов выходного контроля.
