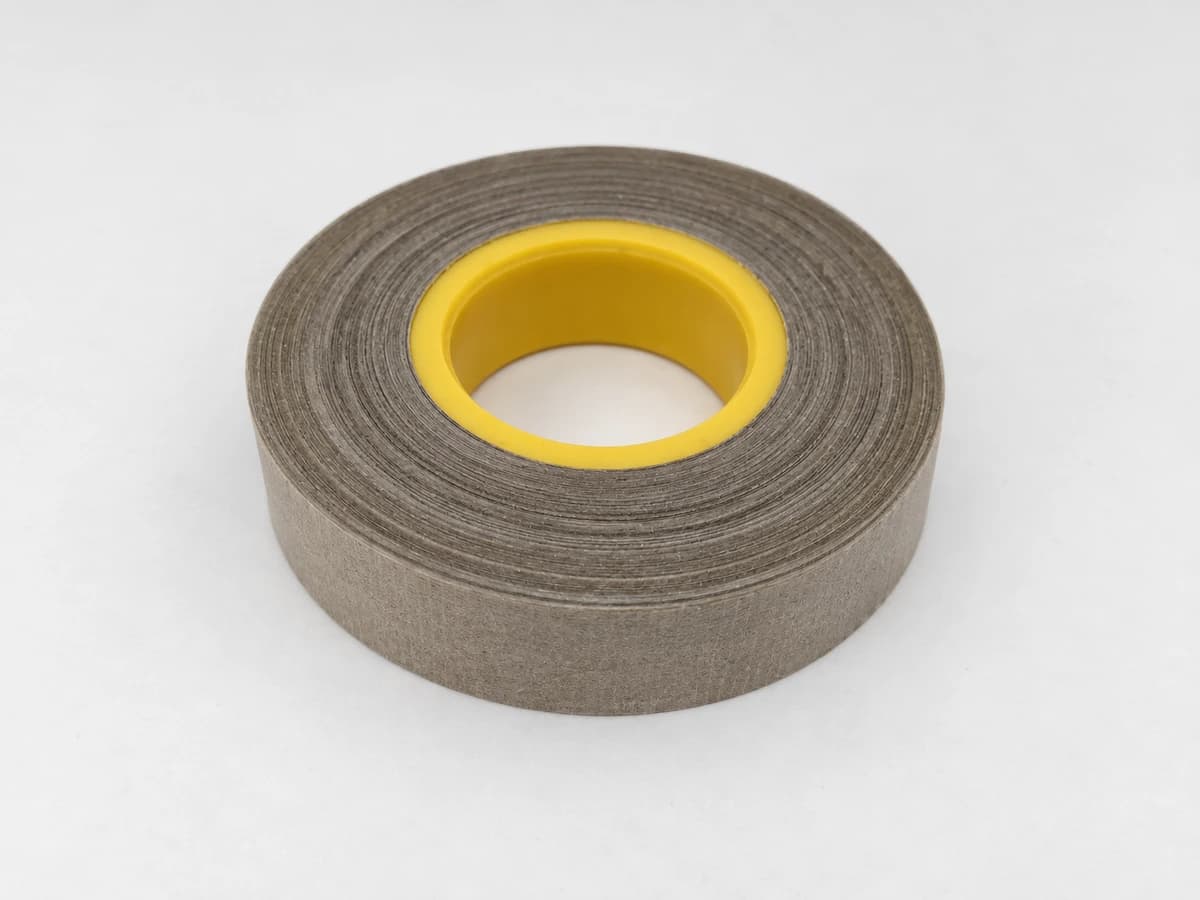

Микалента ЛМС-ББ 0,10 мм

Микалента ЛМС-ББ 0,10 мм — электроизоляционная лента на основе слюдяной бумаги из мусковита, глифталевое пропитка. ГОСТ 4268-75.

Характеристики Микалента ЛМС-ББ 0,10 мм

Параметр	Значение
Толщина, мм	0,10
Ширина, мм	20
Стандарт	ГОСТ 4268-75

Применение

Межвитковая изоляция обмоток электродвигателей и генераторов. Тонкий слой обеспечивает плотную укладку в пазах статора. Наматывается вполнахлёст на проводник перед укладкой. Лента из слюдяной бумаги по ГОСТ 4268-75 сохраняет целостность при пропитке в VPI-процессе. Минимальная толщина снижает нагрев обмоток и повышает КПД электрической машины.

Другие толщины

• 0,11 мм
• 0,13 мм
• 0,15 мм
• 0,17 мм

Вопросы и ответы

Почему ЛМС-ББ 0,10 мм даёт ровный шов на ручной намотке мелких пакетов?

На минимальной толщине серии мусковитовая слюдяная бумага в плёнке глифталевого связующего гнётся без излома на радиусе 3-4 мм. Двусторонняя бумажная подложка из кабельной бумаги работает как скользящий слой: лента не залипает на пальцах при намотке вручную и не задирается за углы пакета. Светлый кремово-жёлтый цвет позволяет визуально отслеживать перекрытие слоёв и пропуски шва на тёмной меди.

Какое расчётное пробивное напряжение даёт один слой 0,10 мм для класса H?

Электрическая прочность мусковитового слюдяного слоя на глифталевой связке — 18-22 кВ/мм при влажности 50 %. На толщине 0,10 мм это 1,8-2,2 кВ на пробой одного слоя. Двусторонняя бумажная подложка не учитывается в расчёте Епр — она работает как несущая и распределяющая клей основа. Для рабочих 400-660 В переменного тока двух слоёв с перекрытием 50 % достаточно с запасом 4-5×.

Подойдёт ли 0,10 мм для коллекторов малых электродвигателей со скоростью 6000-12000 об/мин?

Толщина 0,10 мм закладывается на витковую изоляцию якорей коллекторных машин малой мощности — там, где толщина пазового пакета критична для геометрии медного провода. Глифталевое связующее держит механические нагрузки от центробежной силы на 6000-12000 об/мин без расслоения подложки. Для высокоскоростных приводов выше 18000 об/мин лучше брать 0,11-0,13 мм с большим запасом по адгезии.

Как себя ведёт лента при пропитке лаком МЛ-92 — впитывается или скользит по поверхности?

Двусторонняя бумажная подложка ЛМС-ББ хорошо смачивается лаком МЛ-92: кабельная бумага впитывает лак за 30-60 секунд, далее лак проникает в мусковитовый слой через зазоры в бумаге. Привес лака на пакете из 4 слоёв 0,10 мм — 25-32 % от массы ленты. Цикл VPI: вакуум 8 кПа 20 минут, заполнение, давление 0,3 МПа 40 минут, капельная сушка, полимеризация 130 °C 4 часа.

Заказать Микалента ЛМС-ББ 0,10 мм

Микалента ЛМС-ББ 0,10 мм — обмоточная лента из мусковитовой слюдяной бумаги на глифталевом связующем с двусторонней бумажной подложкой. Производство ИзолитПром, Красноярск. Цвет — светлый кремово-жёлтый. Минимальная партия отгрузки — от 50 погонных метров одного ролика, рулоны нарезаются на ширину 15-30 мм по заявке. Срок изготовления нестандартной ширины — 5-7 рабочих дней.

Хранение в заводской упаковке (картонный лоток, силикагель в каждом ящике) — 24 месяца при влажности до 70 %. Доставка автотранспортом и железной дорогой через выбранные заказчиком транспортные компании. На каждую партию — паспорт качества с фактическими замерами толщины, ширины и пробивного напряжения. Возможна перемотка на специальные шпули заказчика под автоматические намоточные станки.
