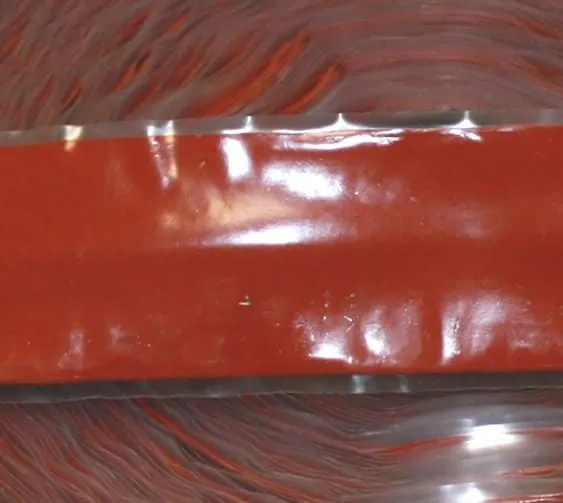

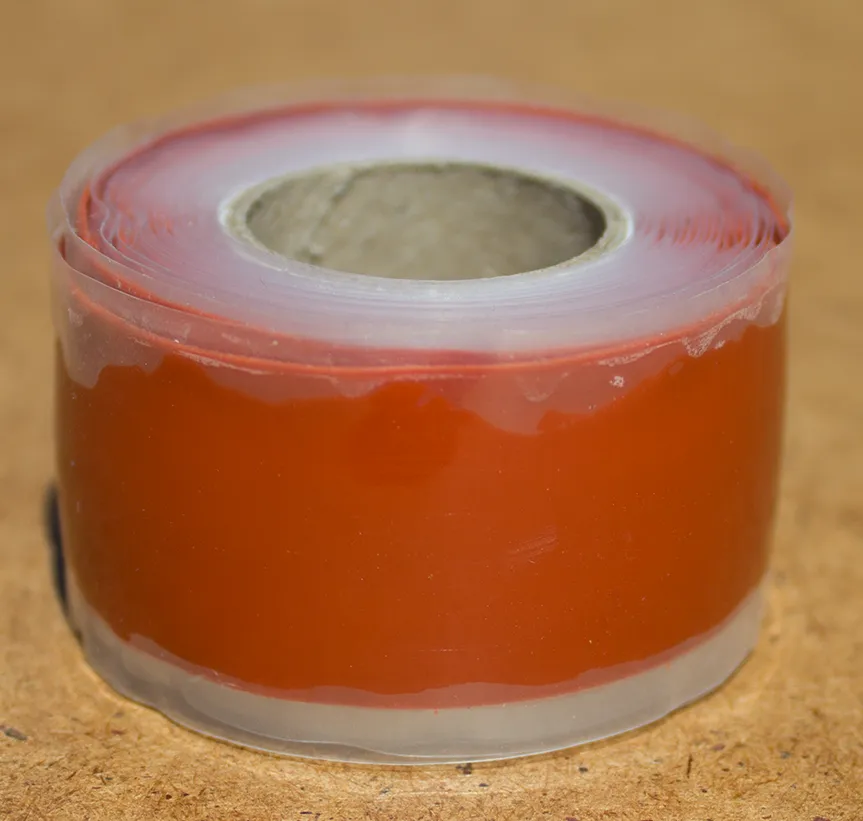

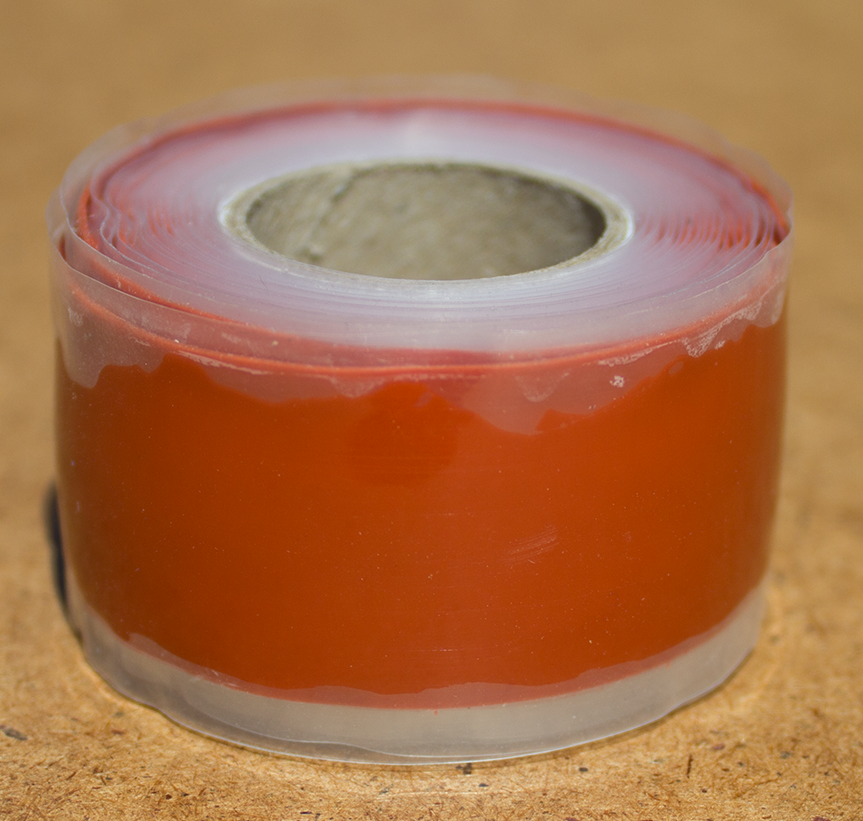

ЛЭТСАР КФ-0,2
0,20 мм
≈24 м
Тонкий выравнивающий слой ВН

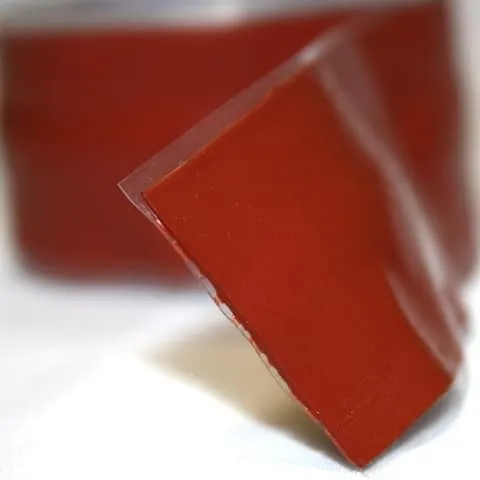

ЛЭТСАР КФ толщиной 0,20 мм — самая тонкая модификация красной фигурной ленты в серии. Применяется как первый, выравнивающий слой на разделках высоковольтных кабельных муфт, где требуется максимально точное повторение геометрии ступеньки экрана и абсолютная безпустотность контакта с поверхностью. Тонкая лента ложится плотнее, без воздушных карманов, и при последующих слоях большей толщины обеспечивает стабильное распределение электрического поля по всей длине разделки. Толщина 0,20 мм по центру профиля переходит к нулю на краях — это и есть особенность фигурного сечения.
Технические характеристики ЛЭТСАР КФ-0,2 мм
| Норматив | ТУ 38.103171-80 |
| Толщина по центру профиля | 0,20 мм |

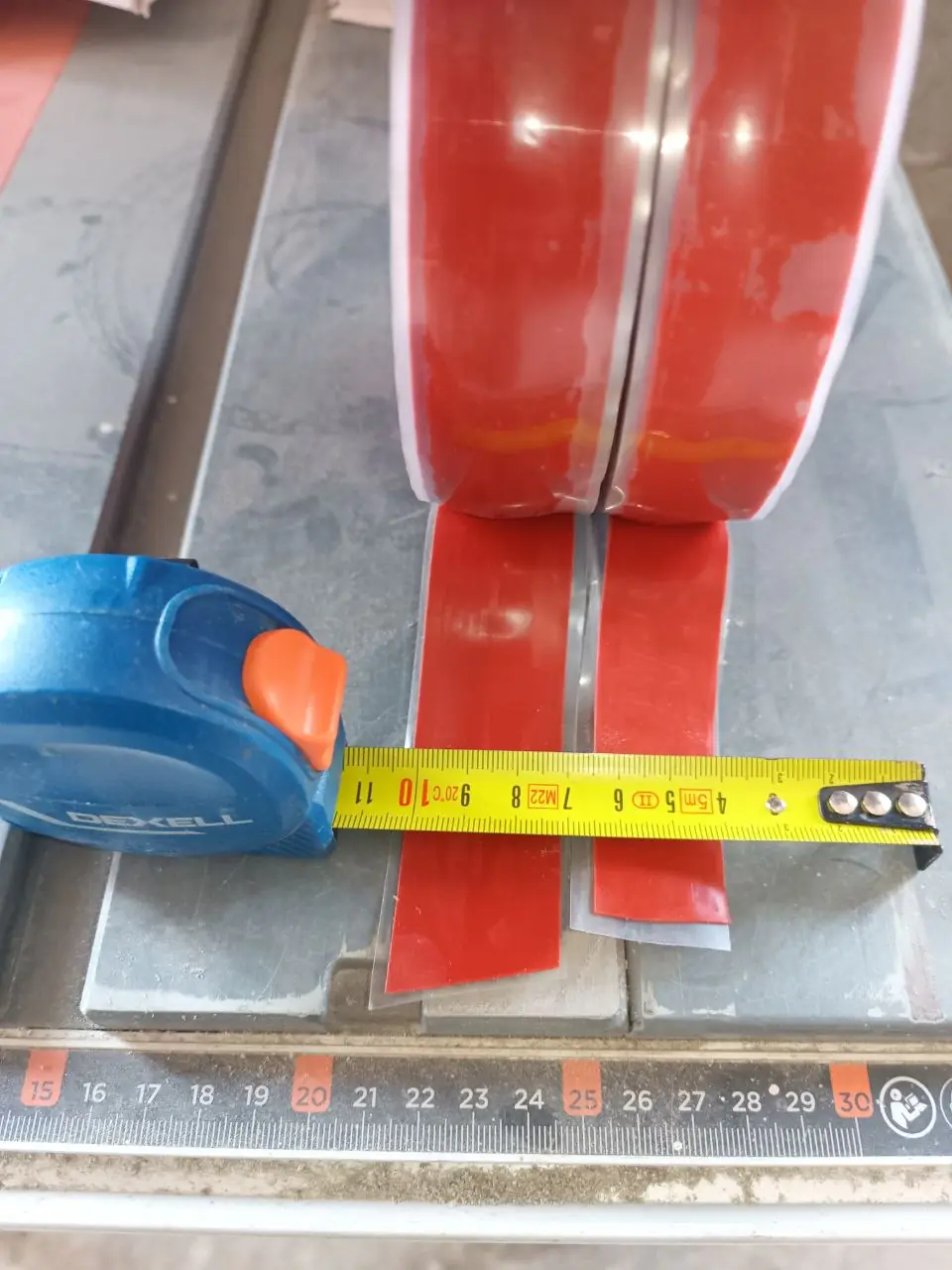

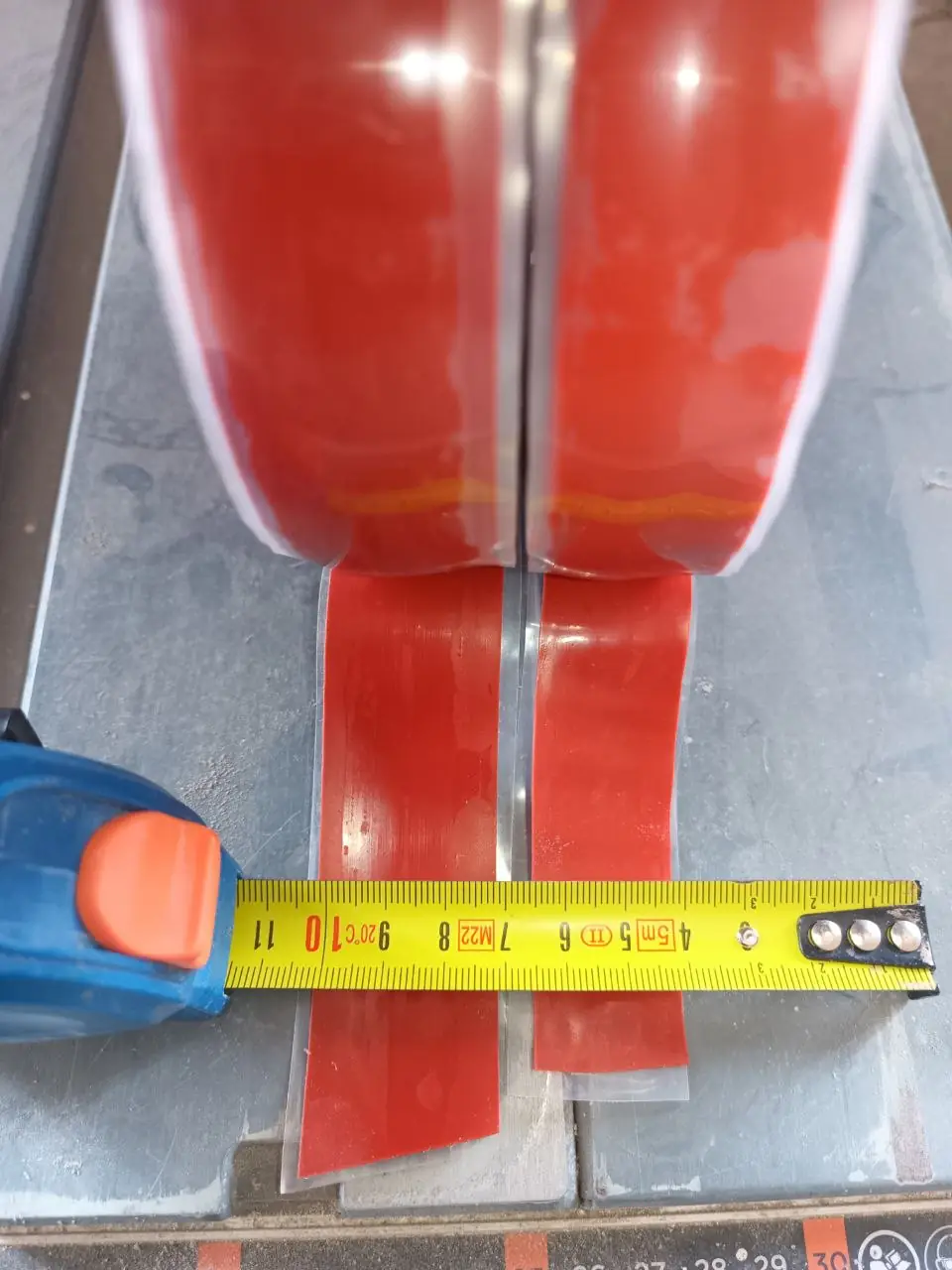

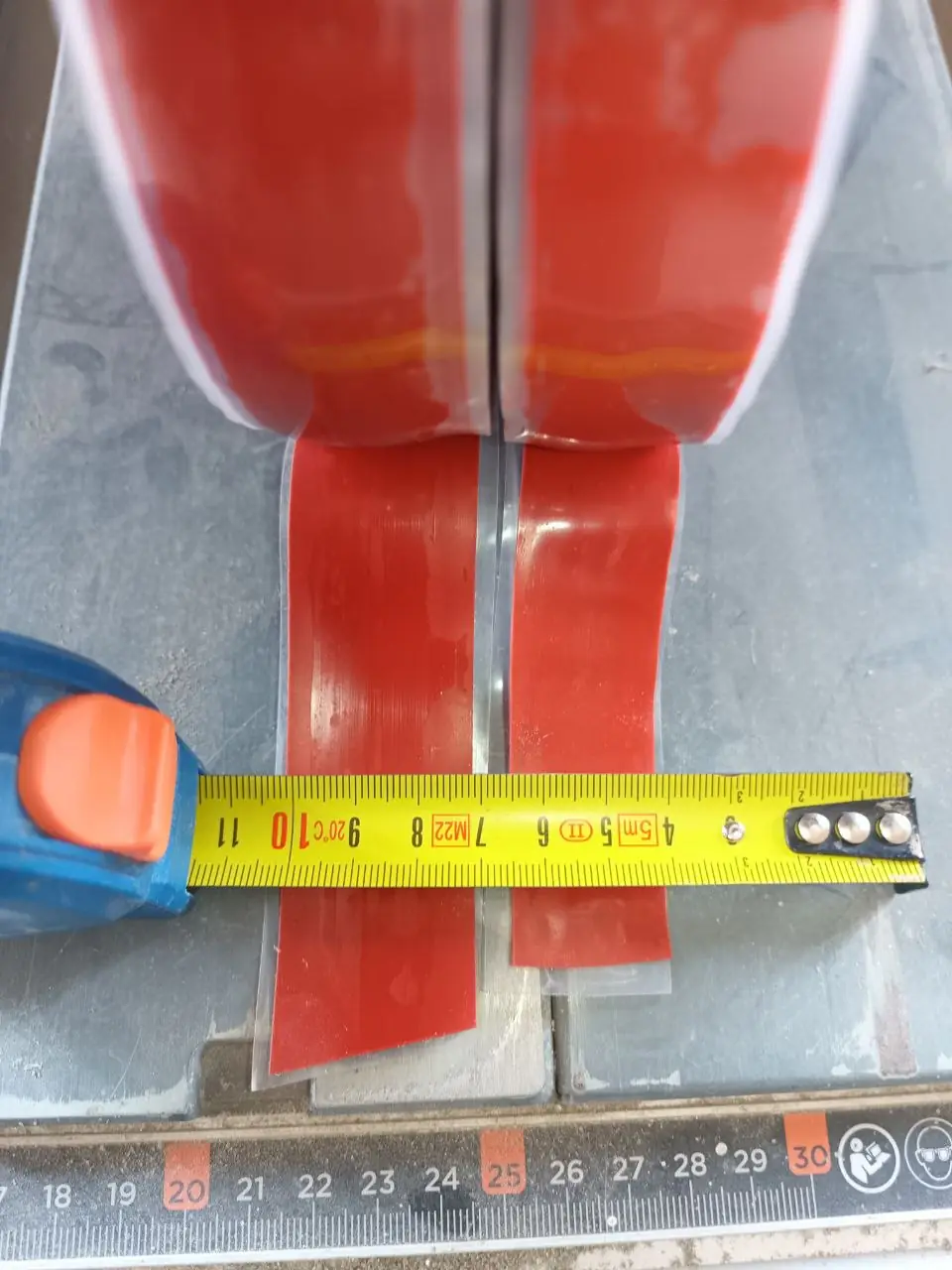

| Ширина по средней линии | 26 мм |

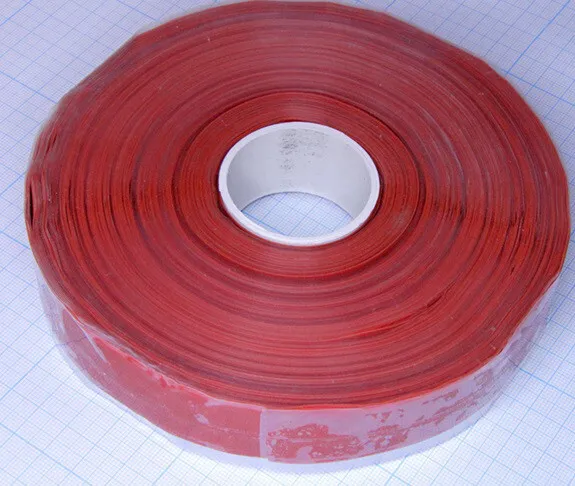

| Длина в катушке | ≈24 м |
| Масса катушки | 0,5 кг |
| Минимальный заказ | 1 катушка |
| Длительная температура | −50 … +250 °C |
| Электрическая прочность | ≥20 кВ/мм |
| Прочность при разрыве (группа I) | ≥4,90 МПа |
| Удлинение при разрыве | ≥350 % |
| Время самовулканизации при +25 °C | 48 часов |
| Гарантийный срок хранения | 12 месяцев |
Где применяется именно толщина 0,20 мм
Тонкая ЛЭТСАР КФ-0,2 — это лента для первого слоя на ответственных высоковольтных разделках. Когда сечение разделки требует общей толщины оболочки 1,0–1,5 мм, монтажник наносит сначала 2–3 витка КФ-0,2, чтобы плотно облечь все ступеньки и переходы экранов, а затем переходит на 0,25 мм или 0,5 мм для основной массы. Тонкая лента в роли стартового слоя даёт минимум воздушных пустот в контактной зоне с проводящей поверхностью — это место, где зарождаются частичные разряды при перенапряжениях.
Конкретные сценарии:
- Разделки концевых муфт 10 кВ на медных кабелях сечением до 95 мм² — 3–4 витка КФ-0,2 как контактный слой, далее 4–5 витков КФ-0,25 как основной герметизирующий слой.
- Изоляция выводов сухих трансформаторов мощностью до 1000 кВА — 2 витка КФ-0,2 непосредственно на токоведущем стержне в зоне между фарфоровым вводом и шиной, далее термоусадочная маркировка фазы.
- Защита тонких контрольных кабелей от теплового излучения — на участках прохождения через зоны 80–150 °C один-два витка КФ-0,2 поверх стандартной поливинилхлоридной изоляции продлевают срок службы кабеля в 5–7 раз.
- Бандаж выводов высоковольтных конденсаторов и реакторов — 2–3 витка КФ-0,2 на месте выхода токоведущего стержня из корпуса исключают пробой по поверхности при загрязнении.
- Изоляция мест пайки серебром или твёрдым припоем — после остывания до +200 °C можно сразу наматывать КФ-0,2 для герметизации стыка; стандартные ПВХ-ленты в такой ситуации плавятся.
Расход ленты на разделку и правила намотки
На стандартной концевой разделке 10 кВ с тремя фазами расход КФ-0,2 в роли контактного слоя составляет 6–8 метров — около трети катушки. Намотка ведётся катушкой к себе (поворачивая катушку, а не лежащую часть кабеля), с лёгким растяжением на одну треть длины. Перекрытие — половина ширины ленты по средней линии, направление намотки — против направления навивки экрана. На участке перехода с одной фазы на другую делается дополнительный «бандажный» виток без перекрытия, чтобы зафиксировать конец ленты перед началом следующей фазы.
Тонкая лента 0,2 мм при намотке более чувствительна к чистоте поверхности, чем 0,5 мм. Малейшие следы консервационной смазки или остатки растворителя после промывки могут помешать аутогезии и оставить расслоение между витками. Поэтому промывку разделки бензином-«Калоша» или ацетоном завершают чистой ветошью, а перед намоткой КФ-0,2 поверхность должна полностью высохнуть (не менее 5 минут на воздухе при +20 °C).
Время самовулканизации при комнатной температуре +25 °C — 48 часов от момента окончания намотки до подачи рабочего напряжения. Если объект нужно ввести в эксплуатацию срочно, разделку прогревают шкафом или теплопушкой при +150 °C в течение 3 часов; после остывания до +40 °C можно подавать напряжение немедленно. Прогрев до температур выше +200 °C не ускоряет процесс — связь Si–O при таком нагреве не образуется быстрее.
Хранение и сертификация

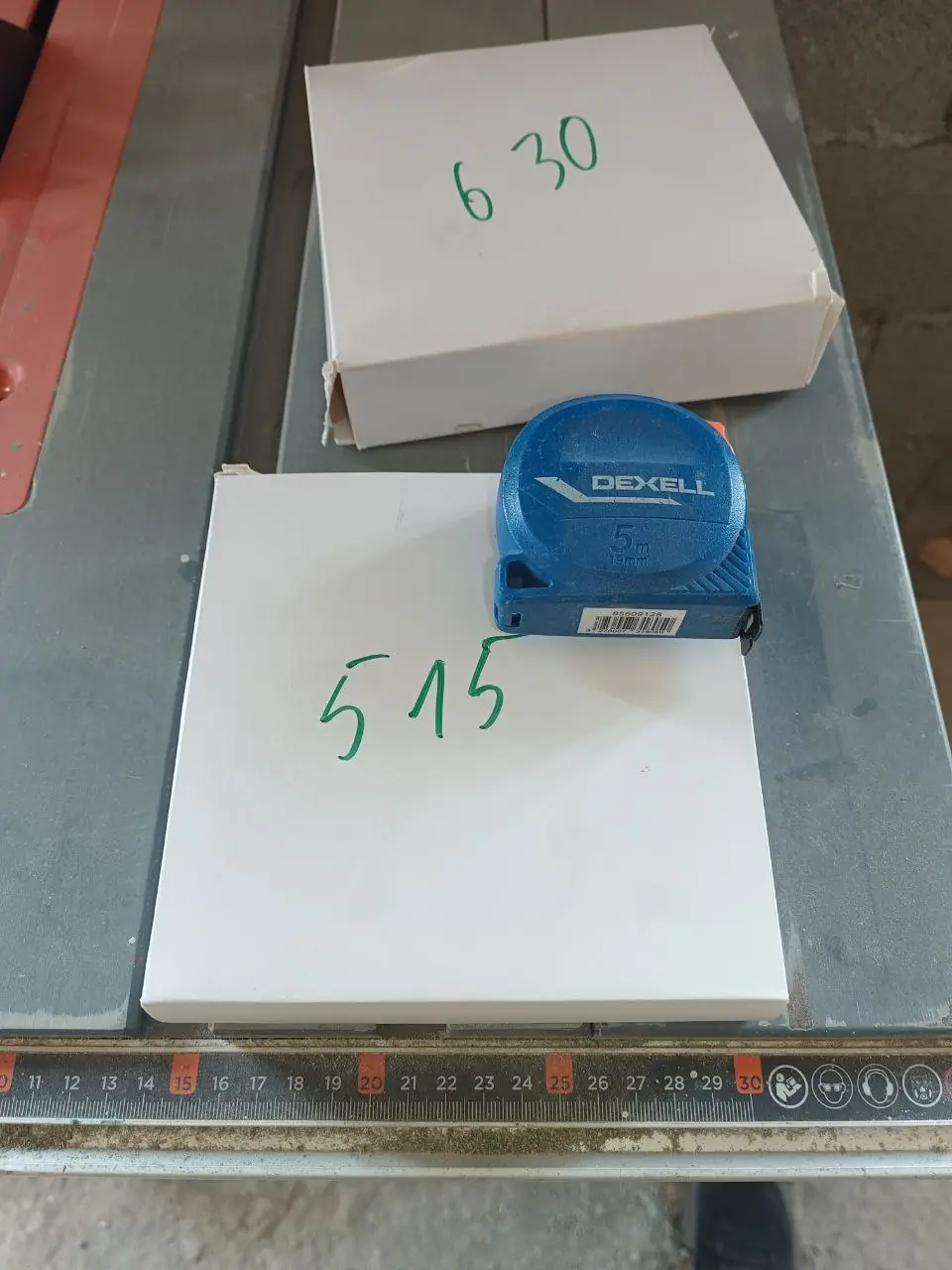

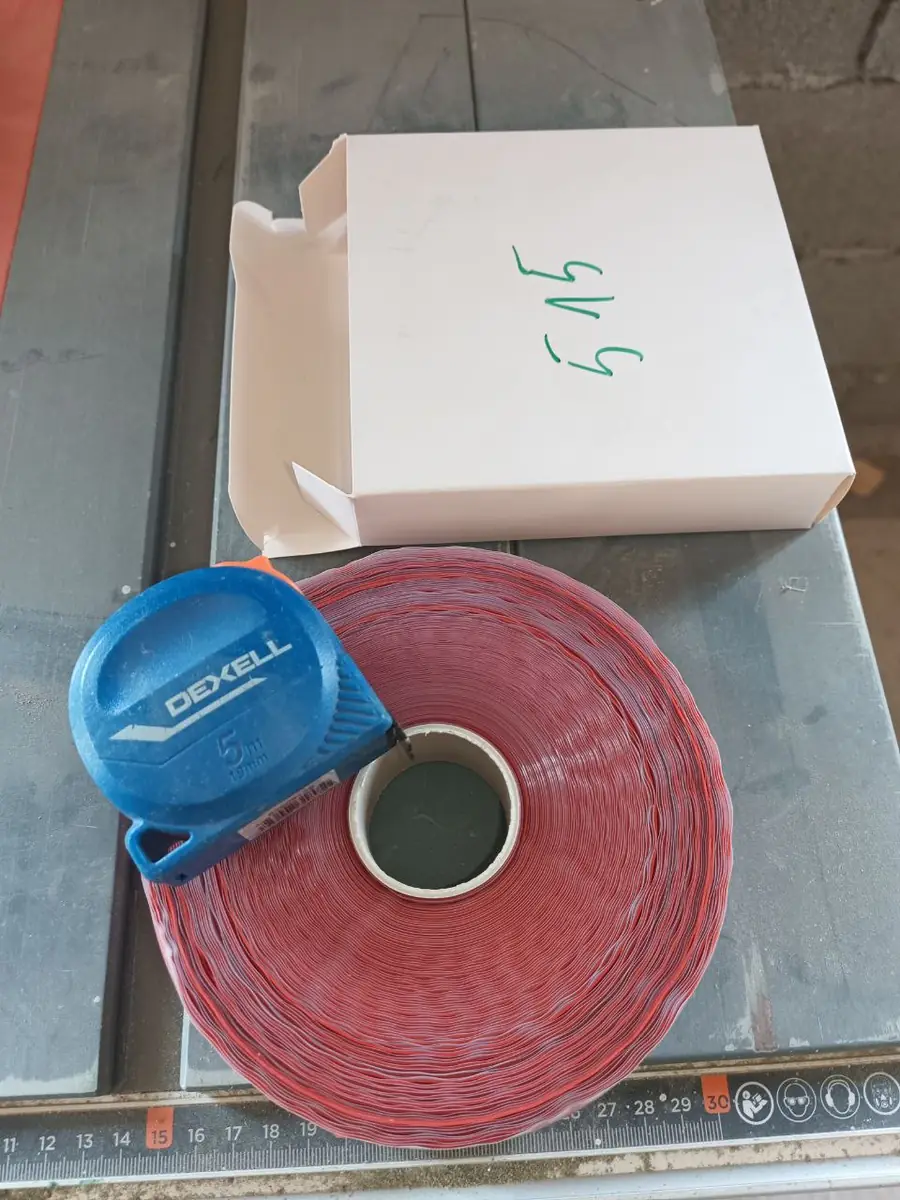

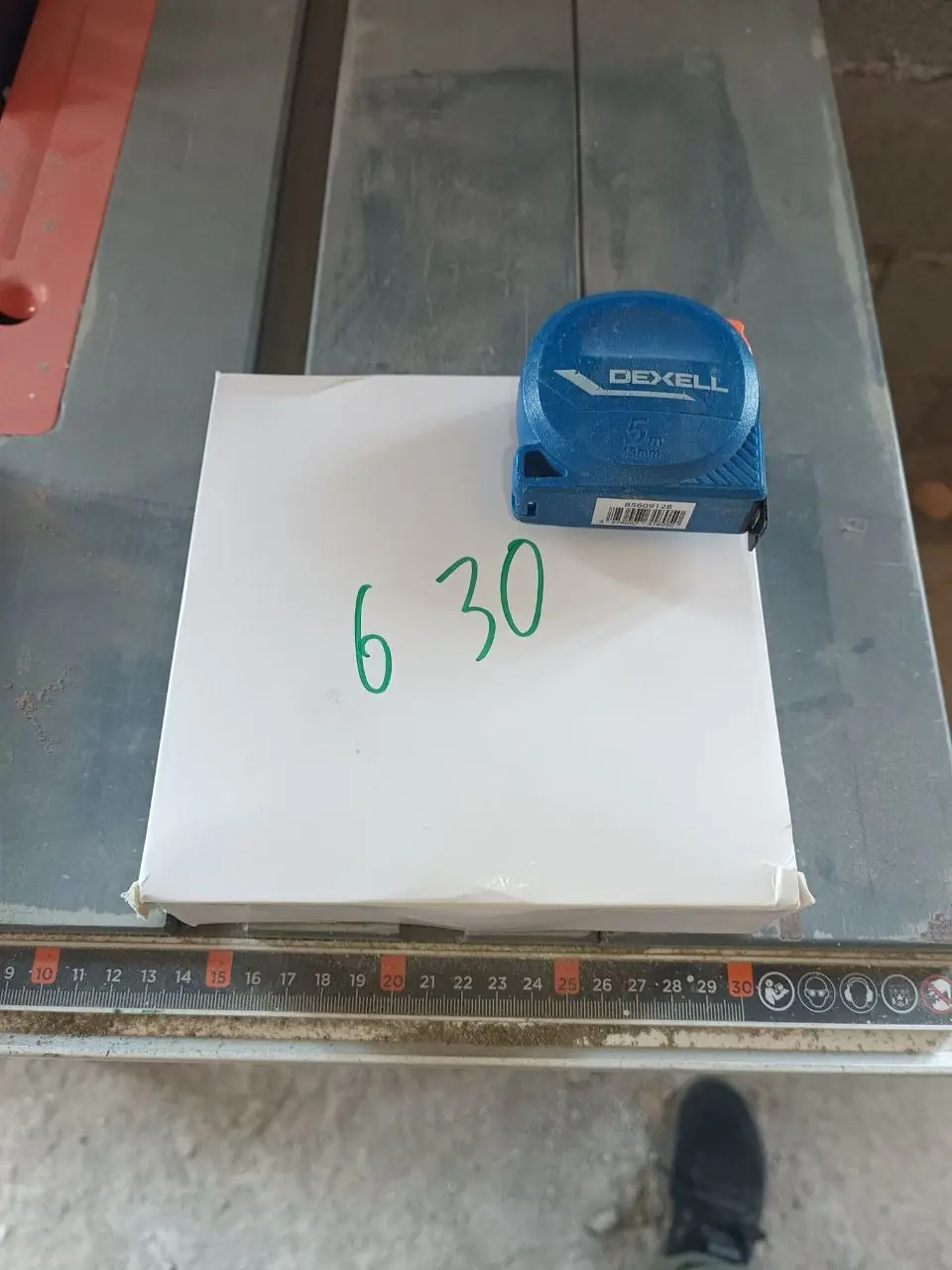

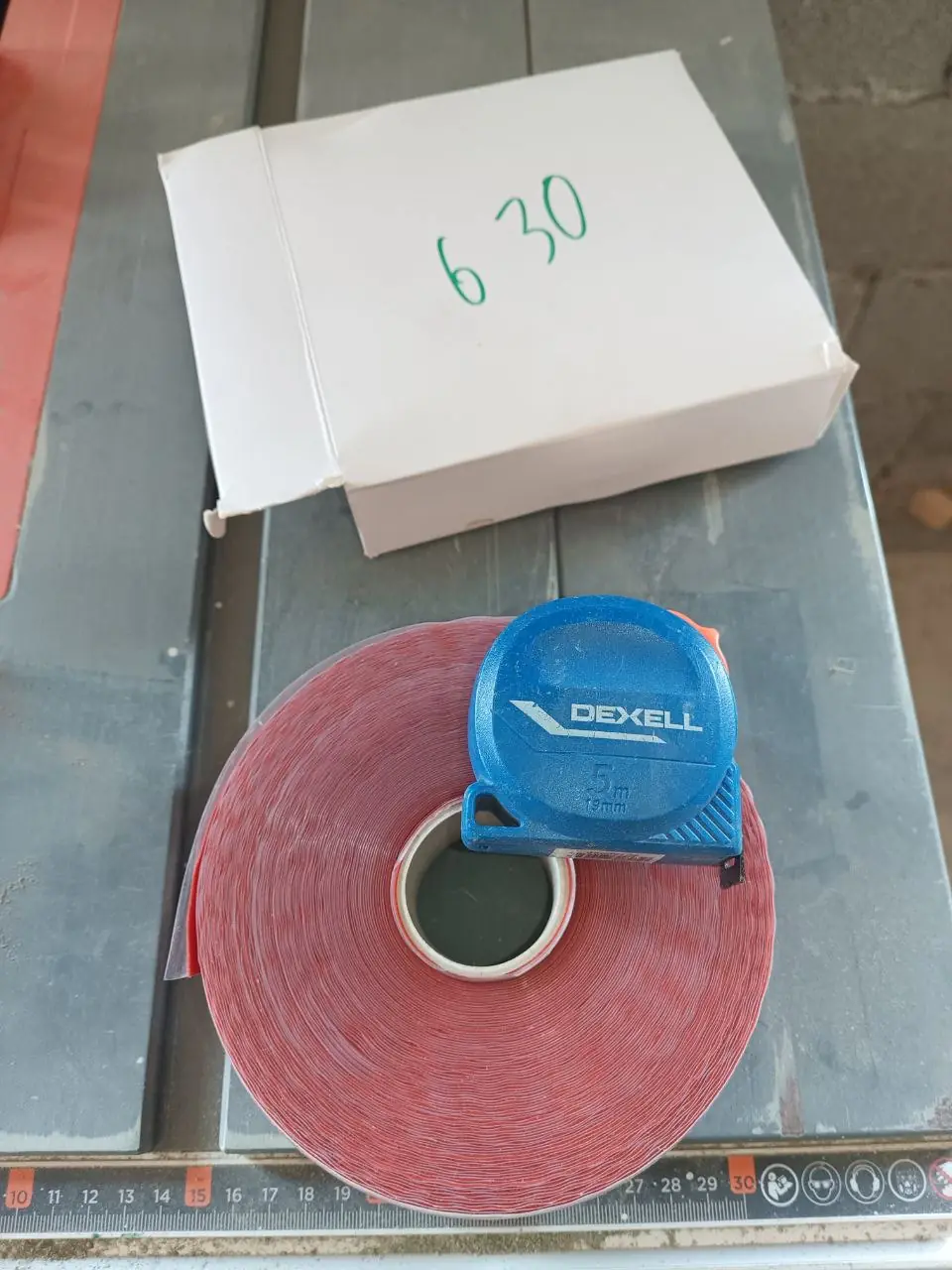

Каждая катушка ЛЭТСАР КФ-0,2 поставляется в индивидуальной герметичной упаковке с внутренним полиэтиленовым вкладышем и наружной картонной обоймой. На упаковке указаны номер партии, дата изготовления, номер ТУ и группа по физико-механическим показателям. На партию (до 50 катушек) выдаётся паспорт качества с фактическими контрольными значениями прочности, удлинения и электрической прочности.
Хранение и транспортирование по ТУ 38.103171-80. Ленту в упакованном виде хранят в складском помещении при температуре не выше +30 °C. Нижний предел температуры хранения ТУ не устанавливает; поэтому допустимость хранения или транспортирования при −30 °C без письменного подтверждения изготовителя гарантировать нельзя. Ленту защищают от пыли, влаги, масел, других загрязнений, прямых солнечных лучей и механических повреждений. Транспортирование допускается любым видом транспорта по правилам перевозки грузов для соответствующего вида транспорта. Гарантийный срок хранения со дня изготовления — 12 месяцев.
