ТУ · 0,2 мм
ФФП 0,2 мм: особенности позиции
Это конкретная толщина марки ФФП: формовочный миканит на основе флогопита, связующее — полиэфирная смола. Карточка относится к исполнению по ТУ; данные другого документа к ней автоматически не применяются.
0,2 мм
ФФП

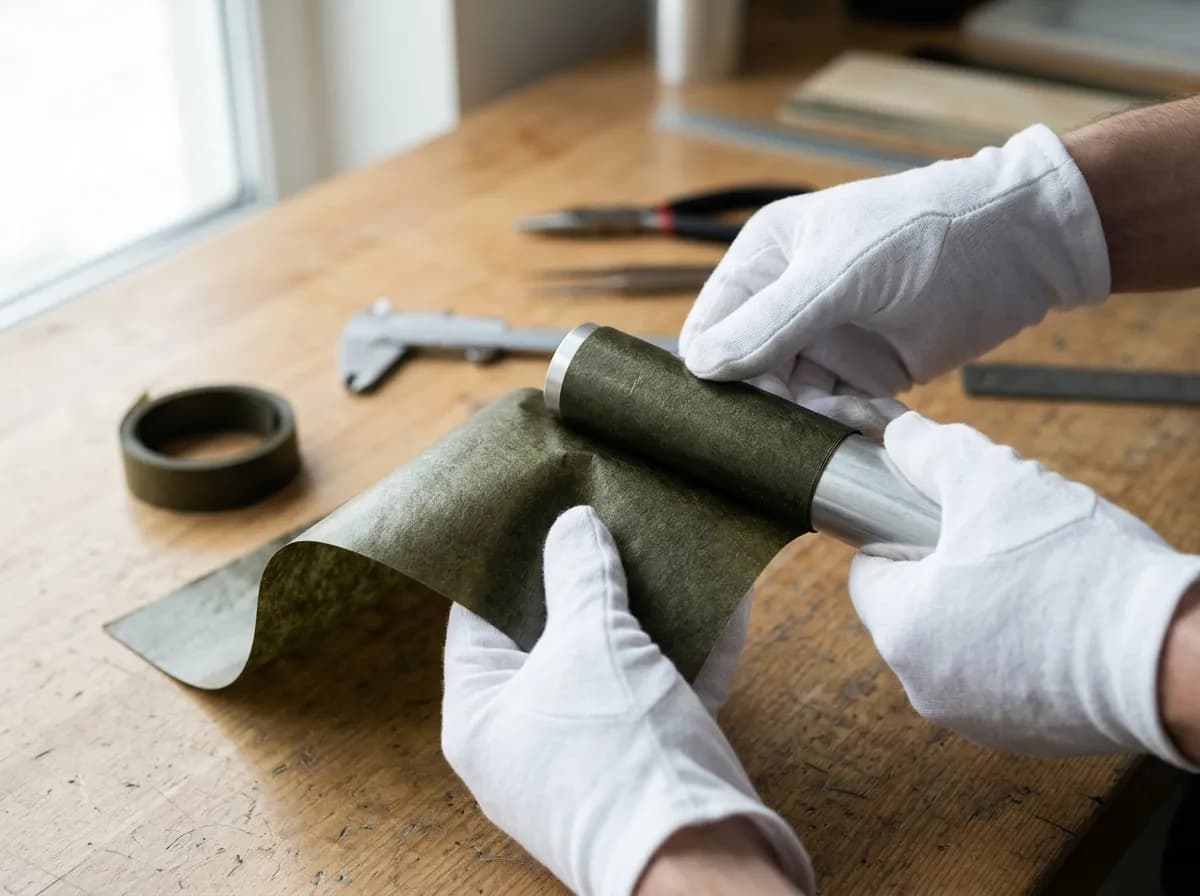

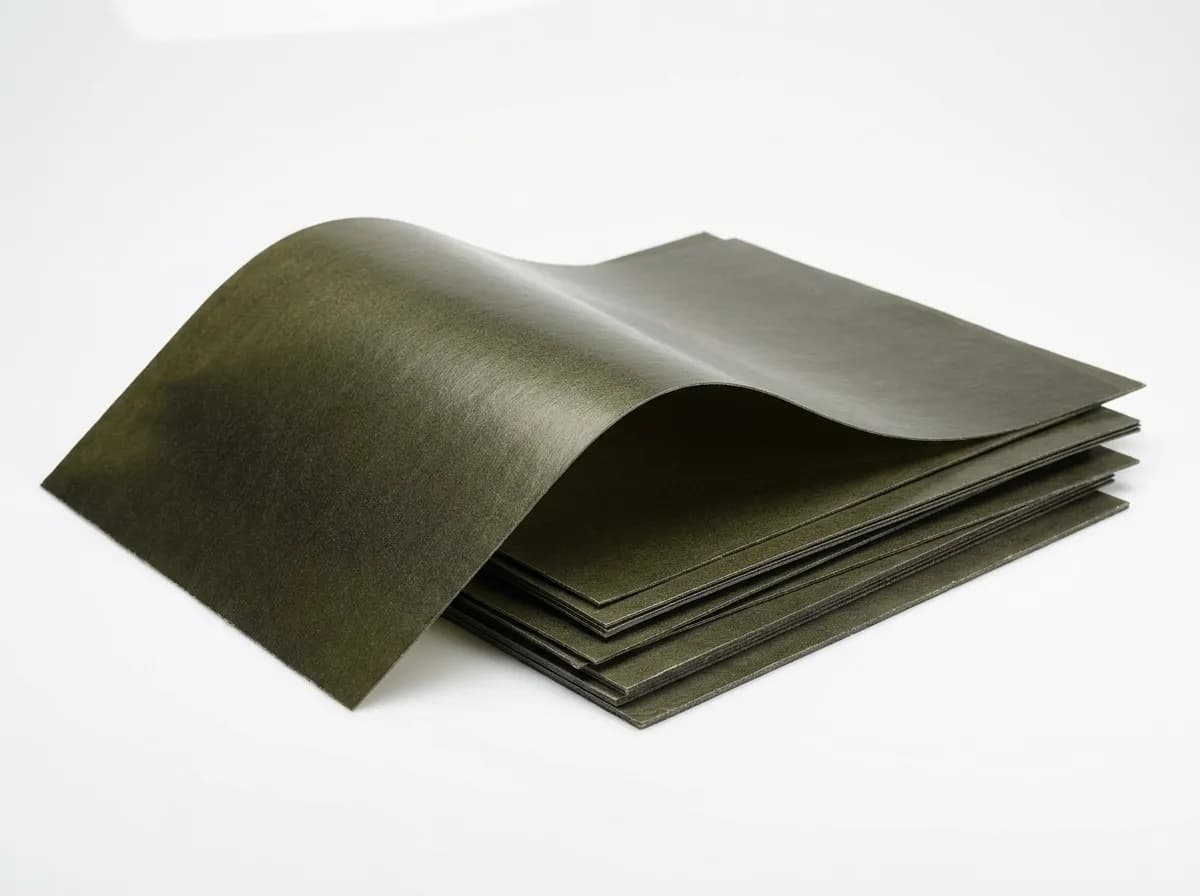

Миканит формовочный ФФП 0,2 мм по техническим условиям — флогопит на полиэфиревом связующем, без армирования. Гибкий при нагреве, жёсткий после формовки. Длительная рабочая температура 600–650 °C, прочность на изгиб ≥100 МПа, электрическая прочность при 0,2 мм — ≥20 кВ/мм.
Практика эксплуатации ФФП на буровом оборудовании
Типовой сценарий — пазовая изоляция электродвигателей погружных центробежных насосов (УЭЦН), работающих на дне скважины в смеси нефти, воды и газа. Температура до 150 °C, давление до 250 атм, среда агрессивная. Полиэфир ФФП в таких условиях показывает ресурс 5–8 лет без замены обмотки (глифталевые марки ФФГ/ФМГ в этой среде деградируют за 1,5–2 года). Аналогично — для морских шпилевых электродвигателей и лебёдочных приводов: солевая среда + масляный аэрозоль, ФФП держит ресурс сопоставимый с коррозионностойкой сталью корпуса двигателя.
Часто задают про ФФП
ФФП 0,20 vs ФМП 0,20 — почему дороже на 50-60 %?
Флогопит — слюда из месторождений Ковдора и Слюдянки, сырьё на 40-50 % дороже мусковита; выход годного при расщеплении ниже на 20-25 %. Цена ФФП относительно ФМП 0,20 мм — закономерное следствие сырьевой составляющей. Замена оправдана только при пиковых температурах 600-800 °C — для режимов до 500 °C ФМП работает на ресурсе.
Маслостойкость ФФП 0,20 в нефтепродукте при 600 °C?
При 600 °C полиэфирное связующее уже выгорело (300-400 °C — порог термодеструкции). Дальше работает спрессованная флогопитная матрица: масло при 600 °C находится в состоянии паров и продуктов крекинга, флогопит к нефтепродуктам химически инертен. Eпр голой матрицы — 8-10 кВ/мм против 15 кВ/мм у пропитанной.
Обзор и назначение
ФФП 0,2 мм — листовой миканит. на основе слюдяной бумаги из флогопита. полиэфирное связующее. по ТУ. При толщине 0,2 мм и электрической прочности 15 кВ/мм пробивное напряжение — не менее 3,0 кВ.
Состав и обозначение ФФП
Слюда
флогопит
Связующее
полиэфирная смола
Уровень связующего
нормальное содержание связующего
Характеристики ФФП 0,2 мм
Для ГОСТ приведены подтверждённые нормативные значения именно для марки и толщины. Для ТУ точные цифры берутся только из применяемого документа и паспорта.
| Толщина | 0,2 мм |
|---|---|
| Документ | ТУ |
| Доля слюды | по применяемому ТУ и документу качества |
| Доля связующего | по применяемому ТУ и документу качества |
| Летучие вещества | по применяемому ТУ и документу качества |
| Электрическая прочность | по применяемому ТУ и документу качества |
| Пробивное напряжение | по применяемому ТУ и документу качества |
ФФП в нефтегазовом и морском электрооборудовании
ФФП — формовочный миканит с полиэфирным связующим — базовый материал пазовой изоляции для электромашин, работающих в контакте с углеводородами: нефтепромысловых двигателей, морских электроприводов, электрооборудования химической промышленности. Полиэфирное связующее имеет высокую химическую стойкость к моторным маслам, трансформаторным жидкостям, буровым растворам — не размягчается в их среде и не теряет изоляционных свойств. Рабочий диапазон 600–650 °C длительно, 800 °C кратковременно, прочность на изгиб ≥100 МПа.
Параметры ФФП 0,2 мм
| Параметр | Значение |
|---|---|
| Толщина | 0,2 мм |
| Стандарт | по техническим условиям |
| Слюда | Флогопит |
| Связующее | Полиэфиревое |
| Армирование | без армирования |
| Длительно | 600–650 °C |
| Кратковременно | 800 °C |
| Электропрочность при 0,2 мм | ≥20 кВ/мм |
| Изгиб | ≥100 МПа |
| Плотность | 2,05–2,15 г/см³ |
Расчёт пазовой изоляции АД 6 кВ — толщина пакета из ФФП 0,20?
Для АД 6 кВ пазовая изоляция «корпус-обмотка» рассчитывается на испытательное напряжение 2Uном + 1 кВ = 13 кВ. При Eпр 15 кВ/мм ФФП 0,20 одиночный слой даёт 3 кВ — для 13 кВ нужен пакет 5 слоёв = 1,0 мм с двукратным запасом. Маслостойкость в горячем масле сохраняется при пакете до 1,5 мм.
Характеристики и размеры
Технические характеристики ФФП 0,2 мм
| Параметр | Значение |
|---|---|
| Толщина, мм | 0,2 |
| Размеры листа | 600×1000, 1000×1200 мм |
| Тип слюды | Флогопит |
| Связующее | Полиэфирное |
| Электрическая прочность | ≥ 15 кВ/мм |
| Пробивное напряжение (при 0,2 мм) | ≥ 3,0 кВ |
| Стандарт | ТУ |
Площадь листа и расход
| Размер листа | Площадь, м² | Листов на 1 м² |
|---|---|---|
| 600×1000 мм | 0,60 | 1,7 |
| 1000×1200 мм | 1,20 | 0,8 |
Где применяют эту позицию
Позицию выбирают для формуемых электроизоляционных деталей, когда проектом заданы марка ФФП, исполнение ТУ и толщина 0,2 мм. При замене толщины или марки проверяют технологию формования и требования документации узла.

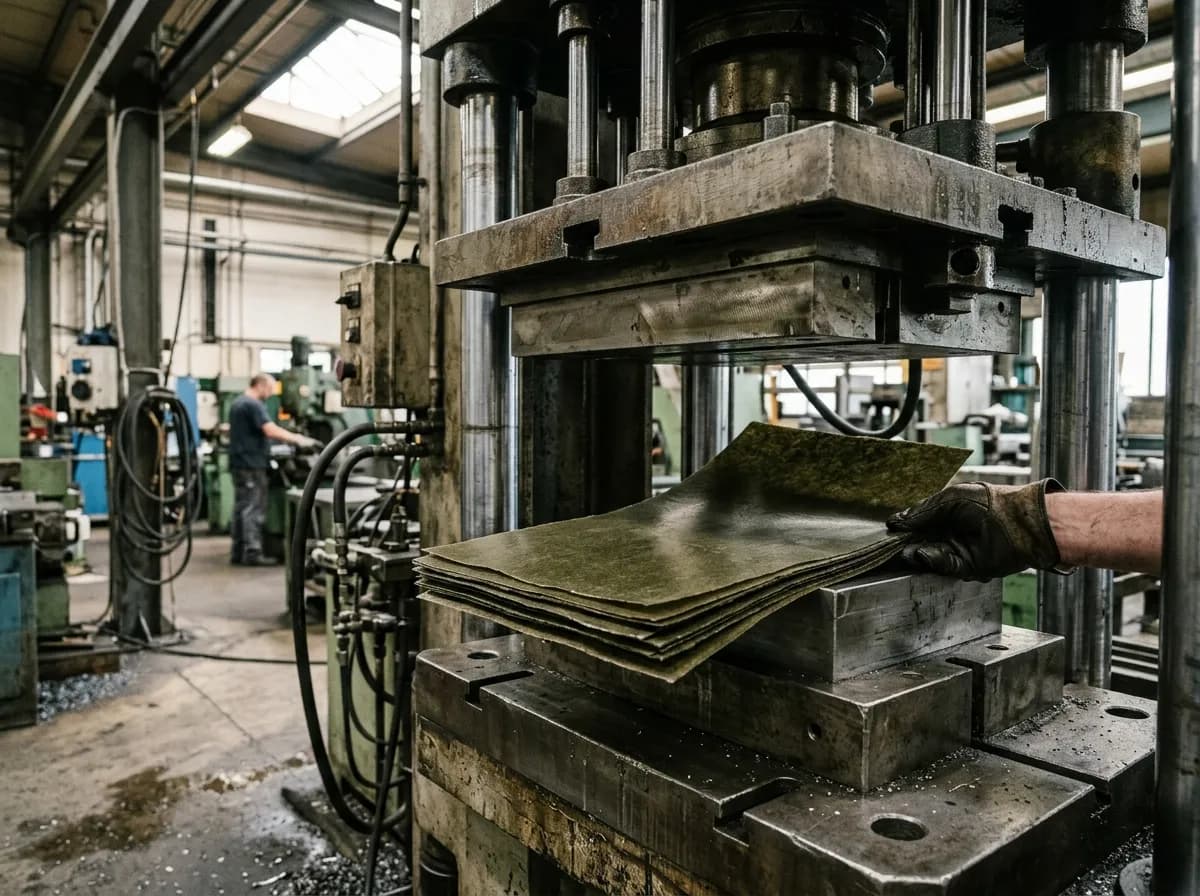

Применение и обработка
Применение ФФП 0,2 мм
Межвитковая и витковая изоляция обмоток электродвигателей мощностью до 30 кВт.
Используется на ремонтных предприятиях при перемотке электродвигателей: нарезается на прокладки нужного размера и укладывается в пазы статора.
С чем сравнивать ФФП 0,2 мм
Соседние толщины помогают подобрать заготовку внутри одной марки. Строки ГОСТ и ТУ показывают разные нормативные исполнения, а соседние марки — отличие по слюде или связующему.
| Вариант | Что сравнивается | Когда проверять |
|---|---|---|
| 0,125 мм | Толщина той же марки и документа | При подборе толщины заготовки |
| 0,2 мм — текущая | Толщина той же марки и документа | При подборе толщины заготовки |
| 0,25 мм | Толщина той же марки и документа | При подборе толщины заготовки |
| ФФП · ГОСТ 6122-75 | То же обозначение, другой документ | До замены марки или нормативного исполнения |
| ФФПА · ТУ | флогопит; полиэфирная смола | До замены марки или нормативного исполнения |
| ФФГ · ТУ | флогопит; глифталевая смола | До замены марки или нормативного исполнения |
Сравнение и выбор
Почему именно 0,2 мм
0,2 мм — Межвитковая и витковая изоляция обмоток электродвигателей мощностью до 30 кВт.
Сравнение толщин ФФП
| Толщина | Пробивное | Применение | |
|---|---|---|---|
| 0,1 мм | ≥ 1,5 кВ | Межвитковая изоляция тонкой обмотки, обмотка катушек малы... | Подробнее |
| 0,125 мм | ≥ 1,9 кВ | Межвитковая изоляция тонкой обмотки, обмотка катушек малы... | Подробнее |
| 0,2 мм | ≥ 3,0 кВ | Межвитковая и витковая изоляция обмоток электродвигателей... | ← вы здесь |
| 0,25 мм | ≥ 3,8 кВ | Межвитковая и витковая изоляция обмоток электродвигателей... | Подробнее |
| 0,3 мм | ≥ 4,5 кВ | Межвитковая и витковая изоляция обмоток электродвигателей... | Подробнее |
Документы и исходные пояснения
В заявке можете указать ФФП, ТУ, толщину 0,2 мм, размер и количество. Публично номер ТУ не указывается.
Партия 600 кг ФФП 0,20 мм под нефтесервис в Усинске — комплект документов?
На партию 600 кг поставляется паспорт качества с протоколом испытаний (Eпр, плотность, прочность на изгиб), паспорт качества по техническим условиям, накладная ТОРГ-12, счёт-фактура. Срок изготовления — 15-18 рабочих дней. Лист 0,20 идёт в пазовую изоляцию асинхронных двигателей промыслового насосного оборудования.
Заказать ФФП 0,2 мм
ФФП 0,20 мм отгружается листами 1000×1200 мм или раскроем в полосу шириной 100-300 мм. Для нефтесервисных компаний в Сургуте, Усинске, Уренгое — отгрузка через ТК или железную дорогу до станции назначения. Перед запуском в серию участок изоляции АД заказывает опытную партию 15-30 кг для отстройки режима гибки на стержне обмотки.
В Тюменскую область с длинным транспортным плечом ФФП 0,20 мм идёт в защитной упаковке: гофрокороб + прокладка двухсторонним пенополиэтиленом, исключающим контакт края листа с тарой. Складской остаток в Красноярске — постоянно от 800 кг; крупный заказ от 3 т выпускается под спецификацию заказчика с маркировкой партии и номером плавки.
Документы, вопросы и заказ
Хранение и обработка
Хранить в сухом помещении при температуре 15–35 °C, влажности до 80%. Избегать прямых солнечных лучей. Тонкие листы нарезаются ножницами по металлу или на гильотине.
Вопросы и ответы
Какой минимальный заказ?
Минимальная партия, наличие и срок отгрузки уточняются для выбранной марки, толщины и формата.
Какое пробивное напряжение у ФФП 0,2 мм?
При электрической прочности 15 кВ/мм и толщине 0,2 мм — не менее 3,0 кВ.
С этим материалом заказывают
- Миканитовые трубки — для выводных концов обмотки
- Миканитовые втулки — изоляция крепёжных шпилек
- Миканитовые шайбы — под болтовые соединения
- Ленты электроизоляционные — бандажирование обмотки
Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем стоимость и сроки. Наличие и срок отгрузки уточняются для выбранной позиции и объёма партии. Доставка по России: ПЭК, Деловые линии, СДЭК. Условия цены зависят от объёма партии и уточняются при расчёте.
Что можно написать в заявке
Можете указать марку, документ, толщину, размер и количество. Если часть параметров неизвестна, опишите узел и приложите чертёж.
