Миканит гибкий ГМЧ 0,45 мм ГОСТ 6120-75

Миканит гибкий ГМЧ 0,45 мм по ГОСТ 6120-75 — листовой электроизоляционный материал на основе мусковита с битумно-масляным (чёрным) связующим. Производство ООО «ИзолитПром» с выдачей паспорта качества. Класс нагревостойкости B (до 130 °C по ГОСТ 8865-93).

Промежуточная толщина между стандартной пазовой 0,40 и максимальной 0,50 мм для безпропиточных обмоток.

Технические характеристики

Толщина / допуск	0,45 мм · ±0,08 мм (высш. сорт) / ±0,15 мм (1-й сорт)
Размер листа	600×900 мм · по ГОСТ 25045-81 допускается 450–1100 мм ±15 мм

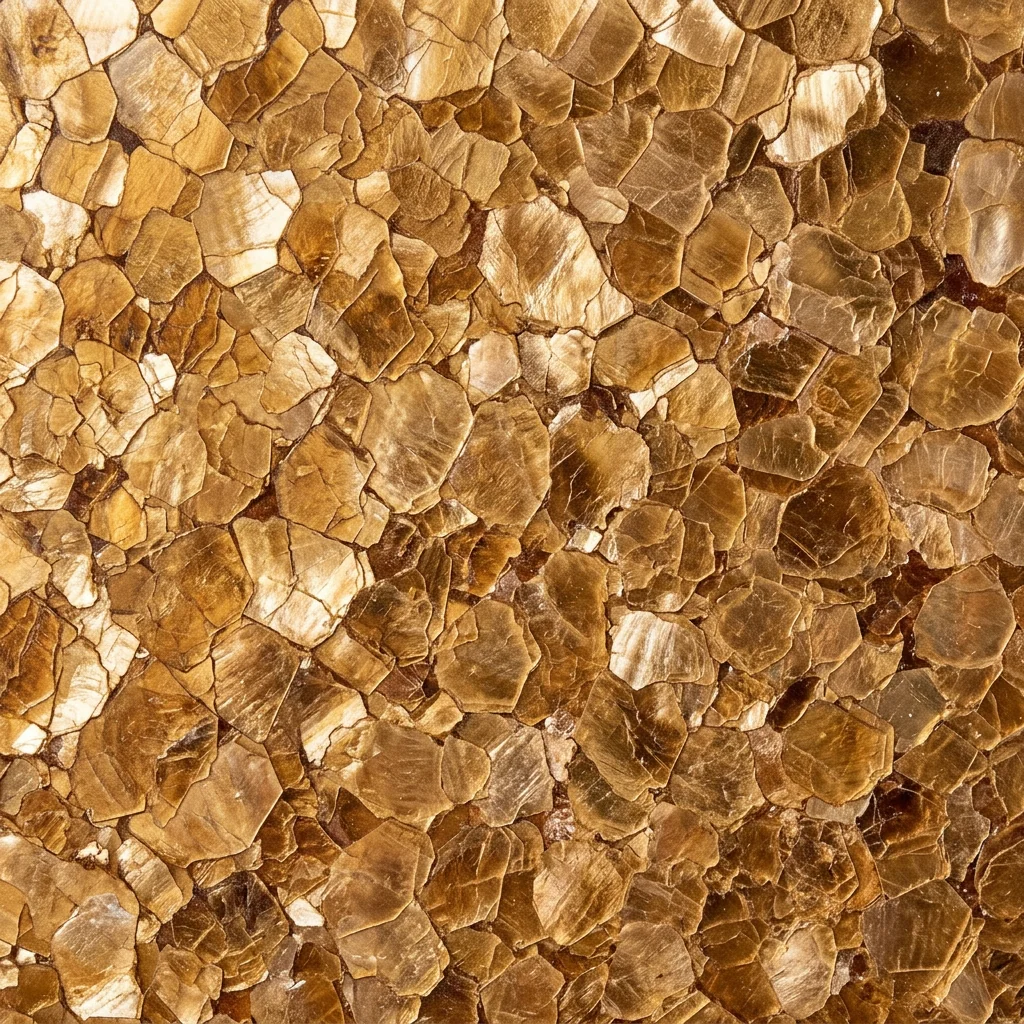

Слюда	Мусковит, 75–85% (Табл. 3 ГОСТ 6120-75)
Связующее	Битумно-масляный лак (чёрный), 15–25%
Летучих веществ	≤5%
Электрическая прочность	≥24 / ≥23 кВ/мм (ВС/1С) · пробивное ≥6,3 кВ
Удельное сопротивление	≥1·10¹³ Ом·см (в исходном состоянии)
Масса 1 м²	0,780 кг (Прил. 2 ГОСТ 6120-75)

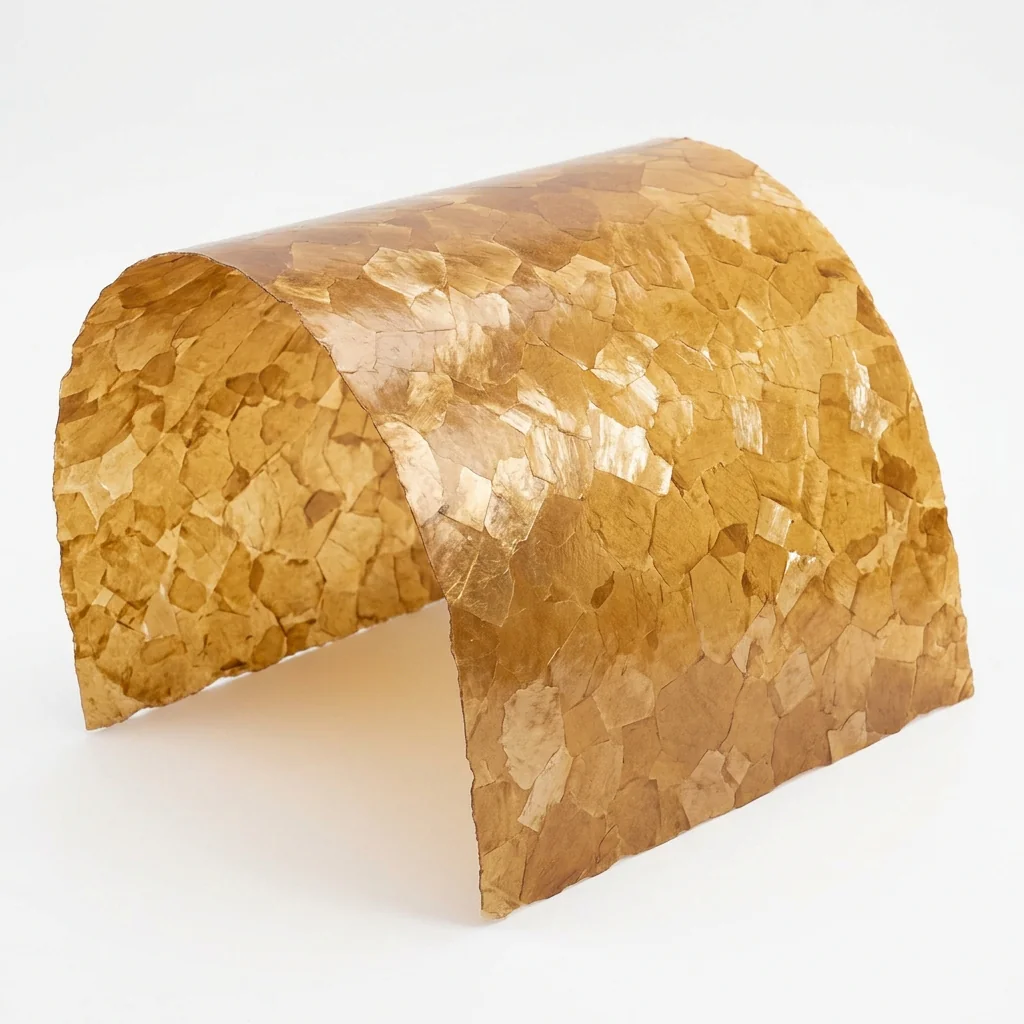

Радиус изгиба	Ø 45 мм (радиус 22,5 мм) по ГОСТ 25045-81 п. 5.10
Класс нагревостойкости	B · до 130 °C (ГОСТ 8865-93)

Применение ГМЧ 0,45 мм

Толщина 0,45 мм — предмаксимальная в нормативном ряду ГОСТ 6120-75, применяется там, где стандартной 0,40 мм недостаточно по пробивному напряжению, но 0,50 мм избыточно по геометрии паза. У ГМЧ битумно-масляное связующее даёт «собственную» адгезию между витками обмотки без вакуумной пропитки — за счёт этого 0,45 мм востребована именно в безпропиточных системах.

Типовые применения: пазовая изоляция крупных крановых двигателей серии ДКМ и MTKН-412 в металлургии и грузоподъёмных механизмах, где цеховой ремонт ведётся без вакуумной пропитки; обмотки компрессоров и насосов серий АИР 200–250 в нефтегазовой отрасли при восстановительном ремонте на местах; изоляция в дробильно-сортировочных агрегатах (ДСЩ, КМД). В этих случаях ГМЧ 0,45 мм даёт механическую прочность в пазу при ударных нагрузках и пробивное ≥6,3 кВ при рабочем напряжении 660–1000 В.

Альтернативный сценарий — восстановление изоляции при капитальном ремонте тяговых и коммутаторных машин, где в оригинальном паспорте указана именно 0,45 мм. Замена на 0,40 мм формально переклассифицирует изоляционную систему с пересчётом параметров обмотки; замена на 0,50 мм увеличивает толщину и может потребовать пересчёта укладки. Поэтому при высокой ответственности машины (технологический критический процесс, оборудование жизнеобеспечения) восстанавливается точно 0,45 мм.

Радиус изгиба 22,5 мм — граница применимости к стандартным пазам машин средней мощности. Для двигателей с диаметром расточки менее 400 мм может быть трудна укладка без перегибов; тогда комбинируют с 0,25 мм (межвитковая) и 0,30 мм (пазовая).

Сравнение толщин ГМЧ

Толщина	Пробивное
0,15 мм	≥2,3 кВ	Подробнее
0,20 мм	≥2,9 кВ	Подробнее
0,25 мм	≥3,6 кВ	Подробнее
0,30 мм	≥4,2 кВ	Подробнее
0,35 мм	≥4,9 кВ	Подробнее
0,40 мм	≥5,7 кВ	Подробнее
0,45 мм	≥6,3 кВ	← вы здесь
0,50 мм	≥6,8 кВ	Подробнее

Условное обозначение при заказе

• Высший сорт: Миканит ВС ГМЧ 0,45—50—1 ГОСТ 6120-75
• Первый сорт: Миканит 1С ГМЧ 0,45—50—1 ГОСТ 6120-75

Вопросы и ответы

Почему битумно-масляное связующее (Ч), а не глифталевое (С)?

Битум даёт самоадгезию между витками при небольшом нагреве обмотки в работе — это ключевое свойство для машин, которые собираются без вакуумно-нагнетательной пропитки (как у ГМС). ГМЧ 0,45 мм в безпропиточной технологии ремонта работает лучше глифталевого ГМС той же толщины, потому что не требует пропиточного лака как связующего между слоями.

Когда предпочтительнее ГМЧ 0,45, а не 0,50 мм?

Когда по паспорту машины или по геометрии паза указано именно 0,45 мм. Замена на 0,50 мм увеличит толщину пазовой изоляции, что может потребовать пересчёта геометрии укладки обмотки и не всегда допустимо без согласования.

Можно ли ГМЧ 0,45 пропитать для повышения электрической прочности?

Формально можно, но битумно-масляный лак плохо совместим с глифталевыми и полиэфирными пропиточными составами — адгезия нарушается, возникают пузыри при нагреве. Если нужна пропитка — логичнее выбрать обычный ГМС 0,45 мм (глифталь совместим с большинством пропиточных лаков класса B) либо ГФК для класса H.

Подробнее о марке ГМЧ (сравнение с ГМС / ГФЧ / ГФК, физико-химический состав, класс нагревостойкости, безпропиточная технология, методика выбора толщины, типичные ошибки) — в описании категории.
