Миканит гибкий ГМЧ 0,25 мм ТУ

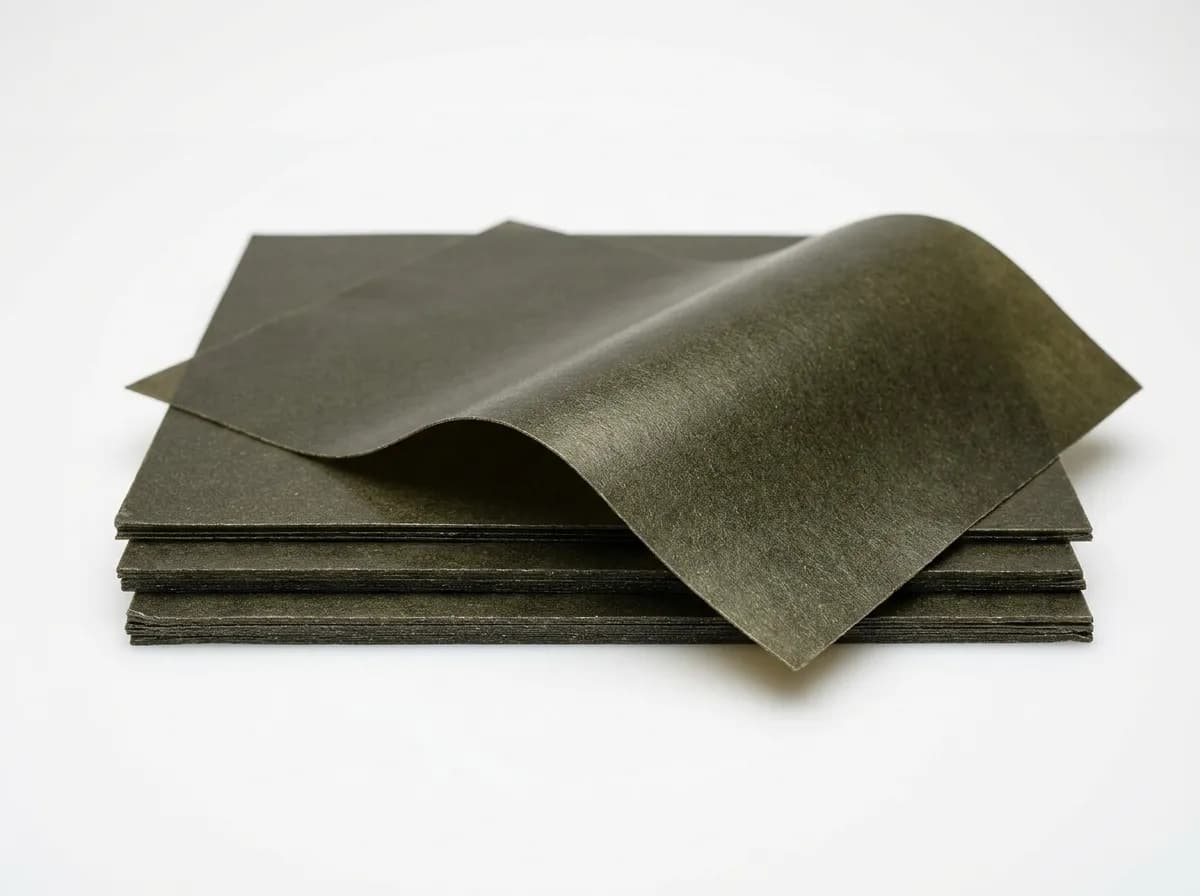

Миканит гибкий ГМЧ марки ГМЧ толщиной 0,25 мм — электроизоляционный материал по ТУ 273314-011-32394549-2018. ГМЧ — исторически самая массовая марка гибкого миканита советской эпохи.

Ключевые особенности ГМЧ

• Толщина 0,25 мм — стандарт для пазовых вкладышей в коллекторных машинах с напряжением между ламелями до 1,5 кВ
• Двусторонняя гладкая поверхность чёрного цвета, без матовых пятен от непропечённого связующего

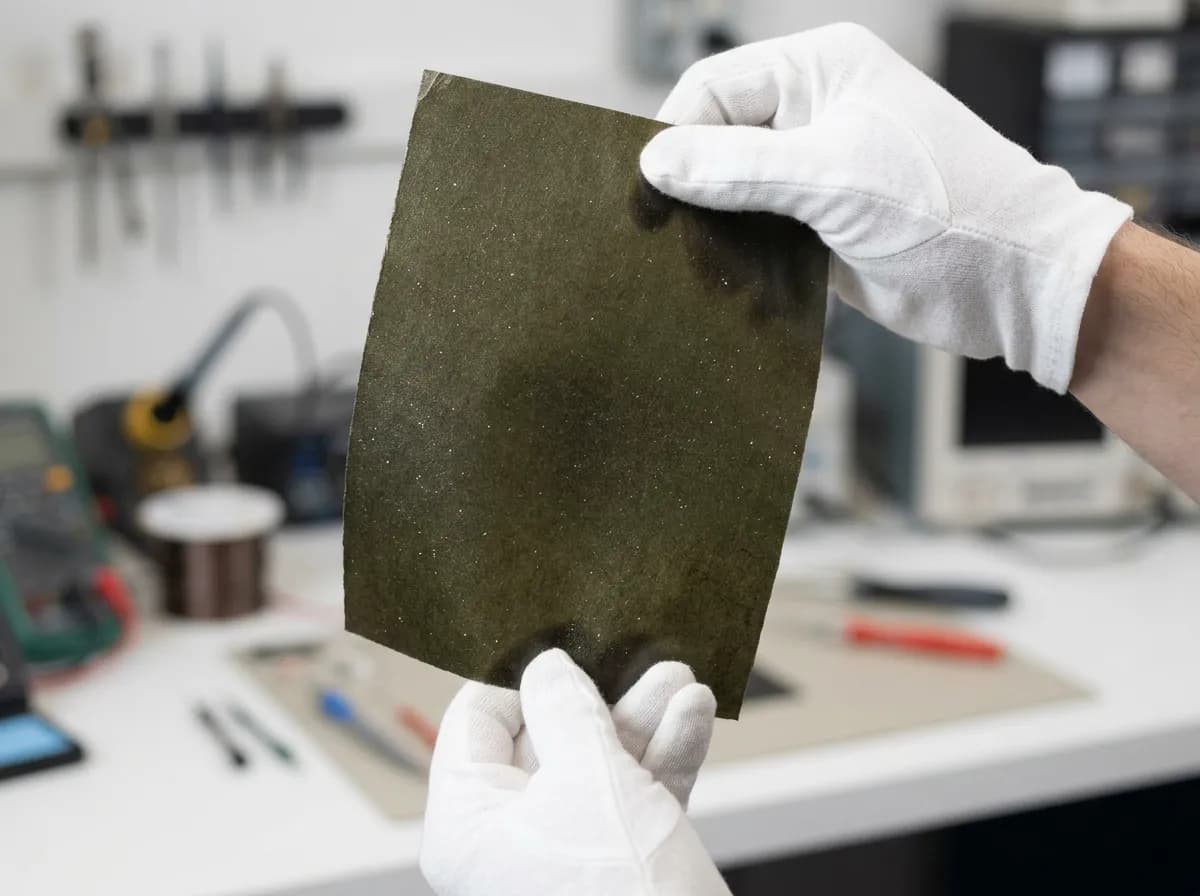

• Радиус минимального изгиба 25 мм при цеховой температуре 20°C, без раскола слюдяных пластин

Применение ГМЧ толщиной 0,25 мм

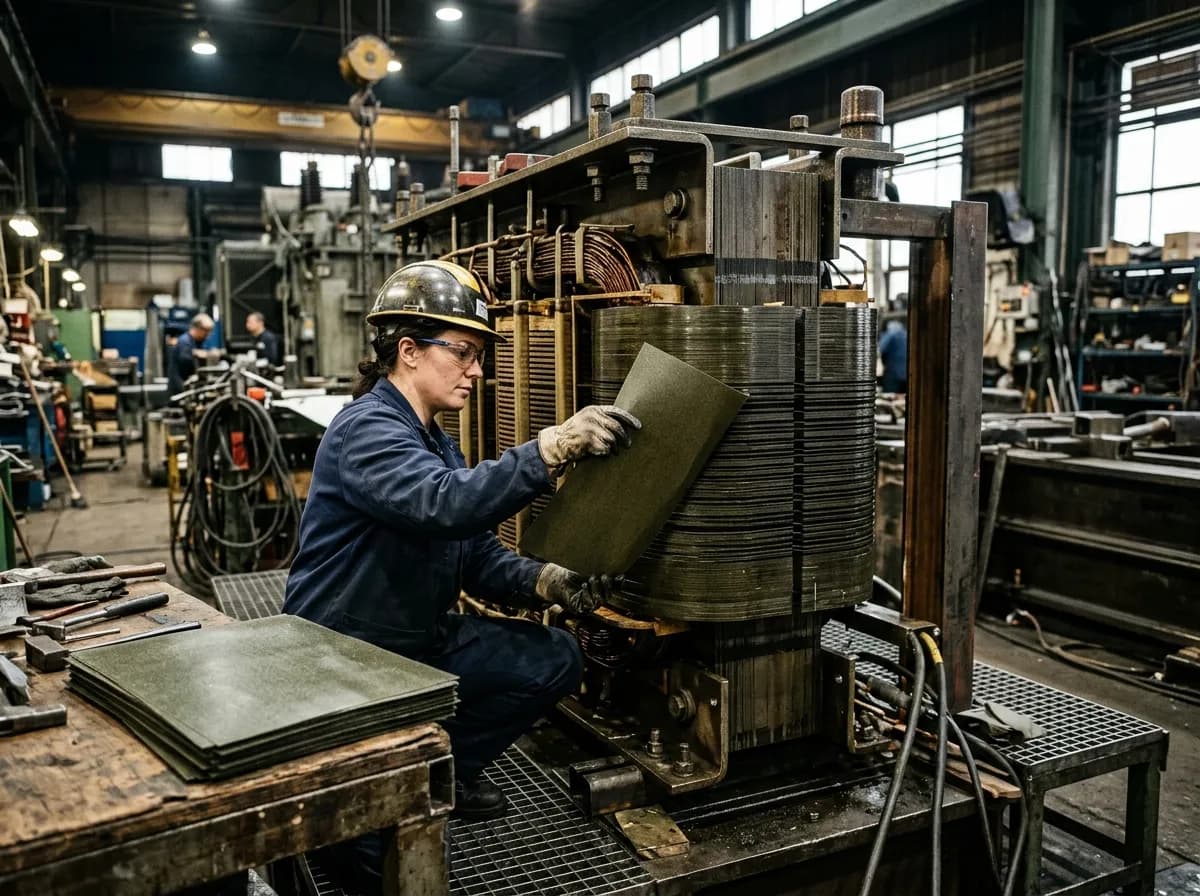

Основное применение — пазовая изоляция в стартерных коллекторных двигателях для тяжёлой техники, где темная окраска снижает блики при оптическом контроле сборки на конвейере.

Толщина 0,25 мм рекомендована под пазовая и межвитковая изоляция низковольтных машин.

Особенности марки ГМЧ

ГМЧ — исторически самая массовая марка гибкого миканита советской эпохи. Битумный лак дешевле глифталя, но даёт меньший класс нагревостойкости (A вместо E) и выше водопоглощение. В современных изделиях ГМЧ уступил место ГМС и ГФС, но востребован на ремонте машин старых серий, где замена должна соответствовать исходной маркировке.

Технологические особенности ГМЧ

Битумный лак для ГМЧ приготавливают на основе нефтебитума БН-70/30 с растворителем уайт-спирит. При комнатной температуре связующее имеет вязкость смолы, после сушки при 70°C образует эластичную плёнку с характерным чёрным цветом. Преимущество битума — низкая стоимость сырья и устойчивость к кислотным средам, недостаток — прогрессирующее старение под УФ-излучением (значения не нормируются, но визуально заметны).

История марки ГМЧ

Марка ГМЧ выпускалась на Иркутском слюдплит-комбинате с 1950-х как бюджетный вариант мусковитного миканита. В каталогах АЭМ-1970 указывается ГМЧ как «миканит гибкий с масляно-битумным лаком марки А», применялся в двигателях серий АО-2, АОЛ, А4. С переходом на класс F во многих машинах (F=155°C) ГМЧ уступил место ГФС/ГФК, но в ремонтном фонде устаревших серий сохраняет роль оригинальной замены.

Два режима работы ГМЧ

ГМЧ работает в двух принципиально разных режимах — это особенность всех гибких миканитов, которую важно учитывать при выборе материала под конкретную задачу.

Режим 1 — «холодный», до 105°C (класс A). Активны и связующее, и слюда. Материал сохраняет гибкость, механическую целостность, ровную геометрию. Электрическая прочность ≥18 кВ/мм в исходном состоянии. Применимо: электрические машины ≤105°C, пазовая изоляция, прокладочные шайбы.

Режим 2 — «горячий», после выгорания связующего. Связующее при 300–400°C проходит через стадию активного газовыделения, битумное связующее в ГМЧ сгорает особенно активно в диапазоне 200–300°C с выделением лёгких углеводородов; после первого цикла остаётся мусковитная матрица с рабочим пределом 500°C.

Марка	ГМЧ
Нормативный документ	ТУ 273314-011-32394549-2018
Номинальная толщина	0,25 мм
Номинальный размер листа	600×1000 мм или 1000×1200 мм (500×600 — по спецзаказу)
Слюдяная основа	мусковит
Содержание слюды, %, не менее	90
Связующее	масляно-битумный лак (чёрный)
Обклейка	без обклейки
Плотность, г/см³	1,7–2,1
Класс нагревостойкости по связующему	A (105°C)
Температура выгорания связующего	300–400°C
Рабочая температура миканита, длительно	до 500°C
Рабочая температура миканита, кратковременно	до 750°C
Электрическая прочность в исходном состоянии (20°C), кВ/мм	≥23
Электрическая прочность после выдержки 1 ч при 400°C, кВ/мм	≥11
Водопоглощение 24 ч / 23°C, %, не более	0.7
Потеря массы при 500°C, %, не более	1.5
Удельное объёмное сопротивление в исходном состоянии, Ом·см	≥1·10¹³
Удельное объёмное сопротивление после 48 ч при 95% RH, Ом·см	≥1·10¹¹
Гибкость	в холодном состоянии по ГОСТ 6433.1

Частые вопросы по ГМЧ

Подходит ли 0,25 для секционной изоляции?

Да, толщина 0,25 закрывает изоляцию между секциями коллекторных обмоток с расчётным напряжением до 1,2 кВ.

Чем подкреплять 0,25 в зоне коллектора?

В зоне выводов добавляется лента из ГИС или композит на основе стеклоткани, ГМЧ работает в основном теле паза.

Как 0,25 переносит вибрацию?

В составе пропитанной обмотки лист 0,25 не теряет целостности при ускорениях до 5g по результатам стендовых испытаний у заказчиков.

Можно ли 0,25 склеивать встык?

Допускается стыковка с перехлёстом 30 мм с фиксацией стеклолентой, прямой стык без перекрытия не применяется.

Заказ и доставка ГМЧ

Минимальная партия ГМЧ 0,25 — 10 листов, отгрузка возможна и поштучно по индивидуальной заявке.

Поставка по предоплате со склада в Красноярске, цена фиксируется в счёте на дату формирования заявки.
