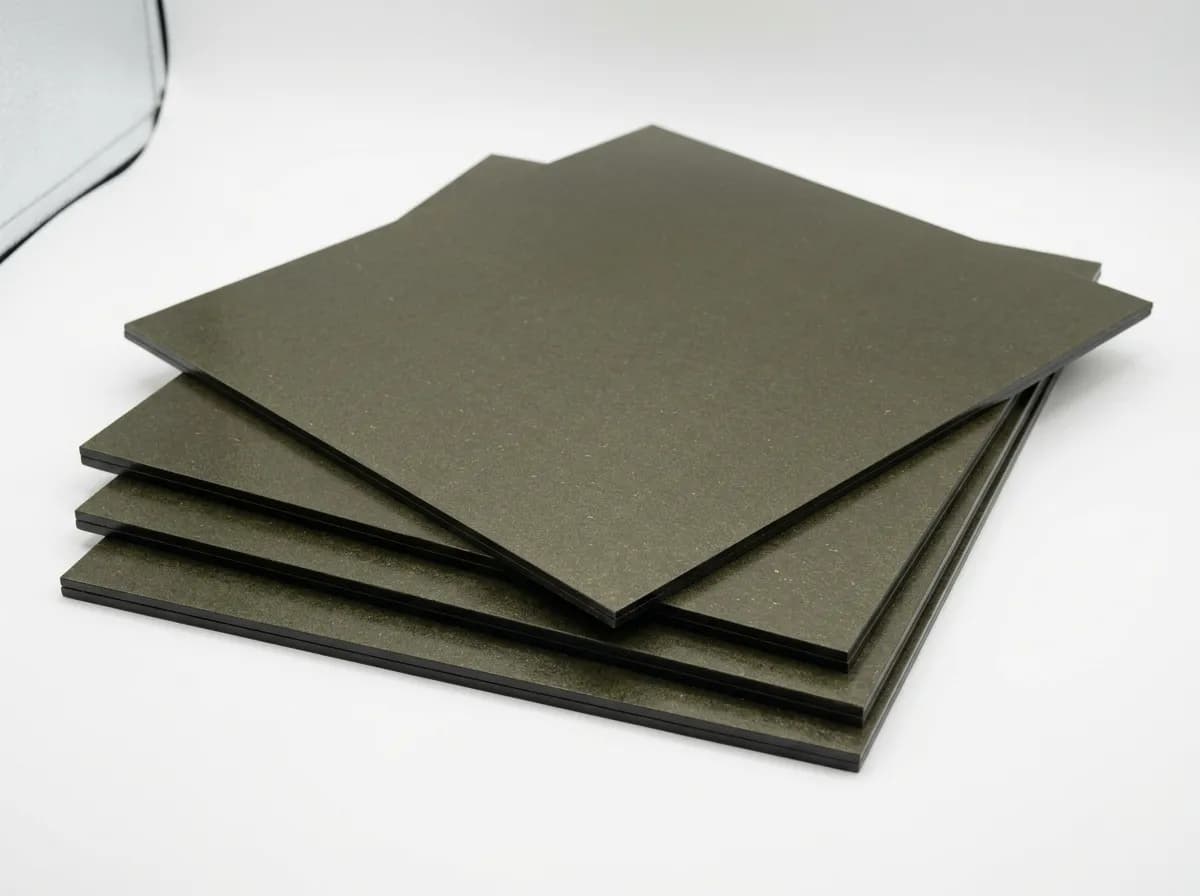

Миканит прокладочный ПМК 0,1 мм ТУ

Миканит ПМК 0,10 мм по техническим условиям — тонкая листовая позиция прокладочного миканита для жестких электроизоляционных деталей, прокладок, шайб, дистанционных элементов и листовых заготовок. Для этой марки на сайте публикуются подтверждаемые по ТУ сведения о конструкции, толщине, формате листа и области применения, а точные числовые показатели согласовываются по паспорту партии и актуализированной редакции ТУ.

0,10 мм — минимальная стандартная толщина ТУ-линейки для тонких прокладок, электроизоляционных прослоек и раскроя в карты и полосы.

Миканит ПМК толщиной 0,10 мм изготовлен на основе материала «мусковитовая слюдяная бумага» с применением материала «кремнийорганическое связующее». Рабочая температура — 500 °C длительно и 800 °C кратковременно.

Технические характеристики

Основа	мусковитовая слюдяная бумага
Связующее	кремнийорганическое связующее
Содержание слюды	не менее 90%
Содержание связующего	не более 10%
Плотность	1,70–2,35 г/см³
Рабочая температура	500 °C длительно; 800 °C кратковременно
Термическая потеря массы	не более 1% при 500 °C; 2% при 700 °C
Прочность при изгибе	не менее 160 МПа
Водопоглощение	не более 1%
Электрическая прочность	не менее 20 кВ/мм
Удельное объёмное сопротивление	не менее 10^17 Ом·см при 23 °C; 10^12 Ом·см при 500 °C
Огнестойкость	UL 94 V-0 для толщин, охваченных протоколом испытаний
Дымообразующее испытание	не более 4 с
Номинальная толщина	0,10 мм
Ориентировочная масса листа 600×1000 мм	0,10–0,14 кг
Ориентировочная масса листа 1000×1200 мм	0,2–0,3 кг
Диапазон толщин	0,10–10,00 мм; свыше 10,00 до 50,0 мм — по специальному заказу и согласованию
Типовые размеры	600×1000 и 1000×1200 мм; допуск ±15 мм

Что известно по ПМК 0,10 мм

Стандарт	по техническим условиям
Марка	ПМК — мусковитовая слюдяная бумага, кремнийорганическое связующее
Основа	мусковитовая слюдяная бумага
Связующее	кремнийорганическое связующее
Толщина	0,10 мм
Допуск	по ТУ и паспорту партии; для ответственных размеров рекомендуется согласовывать допуск в заказе
Полный лист	1000×1200 мм
Типовой раскрой	600×1000 мм
Материал и диапазон поставки	мусковитовая слюдяная бумага; кремнийорганическое связующее; 0,10–10,00 мм, свыше 10,00 до 50,0 мм — по специальному заказу и согласованию.
Другие размеры	По согласованию возможен раскрой и поставка других размеров, включая 500×600 мм, полосы, карты и заготовки по чертежу.
Паспорт партии	Паспорт качества оформляется на партию. Партия: миканит одной марки и толщины, изготовленный из одной партии связующего вещества; масса партии не более 250 кг.
Числовые характеристики	Точные электрические, температурные и механические показатели подтверждаются паспортом партии и актуализированной редакцией ТУ.

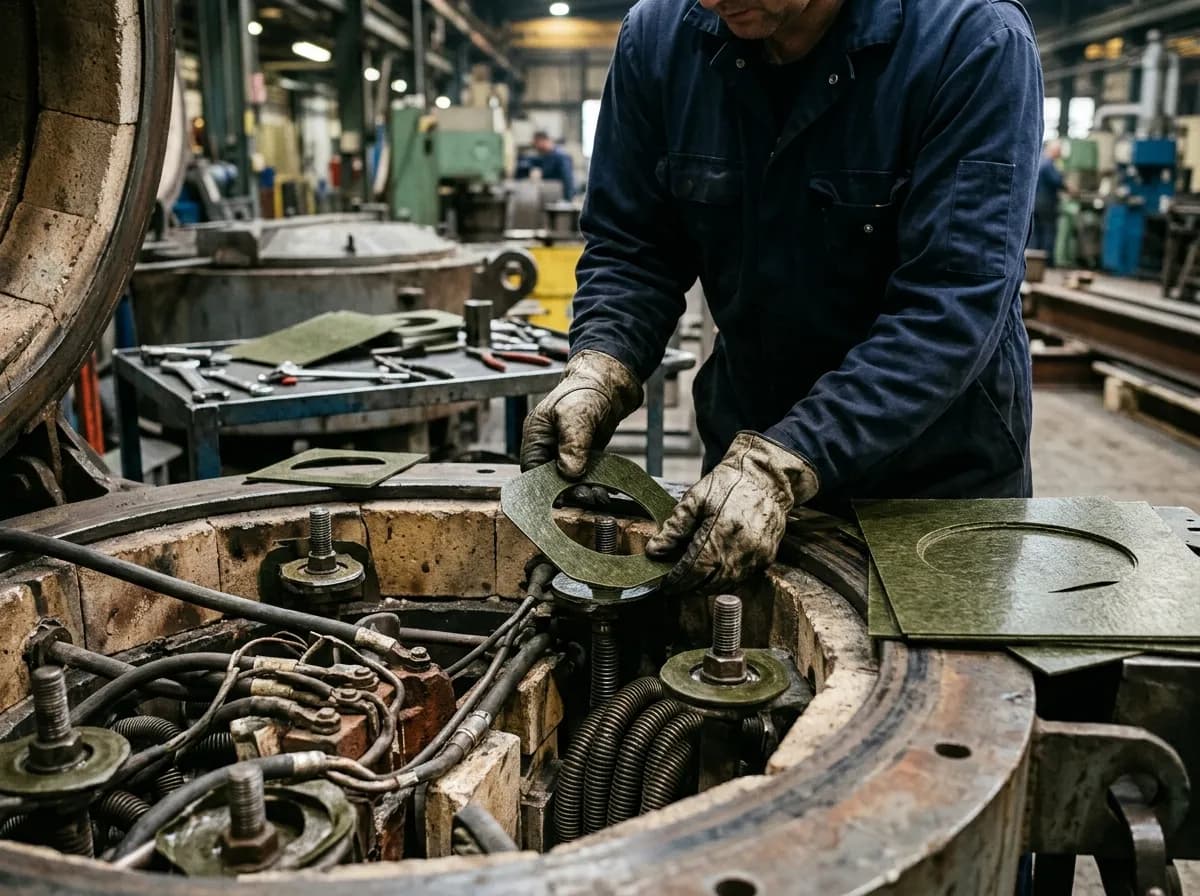

Где применяют ПМК 0,10 мм

Миканит ПМК изготавливается на основе материала «мусковитовая слюдяная бумага» с применением материала «кремнийорганическое связующее». Состав и показатели партии подтверждаются сопроводительными документами.

Материал подбирают по рабочей температуре, толщине и условиям эксплуатации; размеры заготовок и требования к обработке согласовывают при заказе.

Соседние толщины ПМК

Толщина	Позиция	Применение
0,10 мм	тонкая	прокладки, изоляционные прослойки, раскрой в карты и полосы	← вы здесь
0,125 мм	тонкая	прокладки, изоляционные прослойки, раскрой в карты и полосы	Карточка 0,125 мм

Как указывать при заказе

В обозначении обычно указывают марку, толщину, размер листа и стандарт. Примеры для ПМК 0,10 мм:

• Миканит ПМК 0,10 1000×1200 по техническим условиям
• Миканит ПМК 0,10 600×1000 по техническим условиям
• Миканит ПМК 0,10 500×600 по техническим условиям

Вопросы и ответы

0,10 мм для нагревательной катушки бытового фена — какой ресурс?

Ресурс ПМК 0,10 мм в нагревательной катушке фена ТУ не задают. В документе указан гарантийный срок хранения 12 месяцев, который не является сроком работы детали. Для оценки ресурса нужны конструкция нагревателя, режим включений и испытания установленной прокладки.

Чем ПМК отличается от ПМГ при толщине 0,10 мм?

ПМК и ПМГ имеют мусковитовую слюдяную основу; связующее у ПМК кремнийорганическое, у ПМГ глифталевое. По ТУ постоянная температура обеих марок — 500 °C, кратковременная — 800 °C и 700 °C соответственно. Электрическая прочность при 23 °C нормируется не менее 20 кВ/мм у ПМК и 18 кВ/мм у ПМГ.

Сколько слоёв 0,10 мм ставить под нихром фена?

Под нихром диаметром 0,3-0,5 мм — 2 слоя по 0,10 мм с перекрытием 50 %. Электрическая прочность ПМК при 23 °C по ТУ — не менее 20 кВ/мм. Значение 30 кВ относится к пробивному напряжению, а не к электрической прочности; для описанной двухслойной сборки это значение и запас изоляции при 220 В технические условия не подтверждают.

Партия 200 листов 0,10 мм — срок отгрузки из Красноярска?

Складская позиция, отгрузка 1-2 рабочих дня после оплаты. Технические условия, паспорт качества с фактическим Eпр и значением плотности на партию. Маркировка партии на упаковке.

Заказать ПМК 0,10 мм

Прокладочный ПМК толщиной 0,10 мм отгружается рулонами или нарезанными листами 600×1000 и 1000×1200 мм со склада в Красноярске. Минимальная партия для нарезки в размер заказчика — 50 листов, ножницами с допуском ±1 мм, лазером — ±0,2 мм. Технические условия, мусковитовая бумага, связующее кремнийорганическое.

Для производителей бытовых фенов и малых нагревательных приборов формат стандартный 600×1000 мм. Партии от 100 листов хранятся под заказ 30 дней. Паспорт с фактическими значениями Eпр и плотности — на каждую партию.
