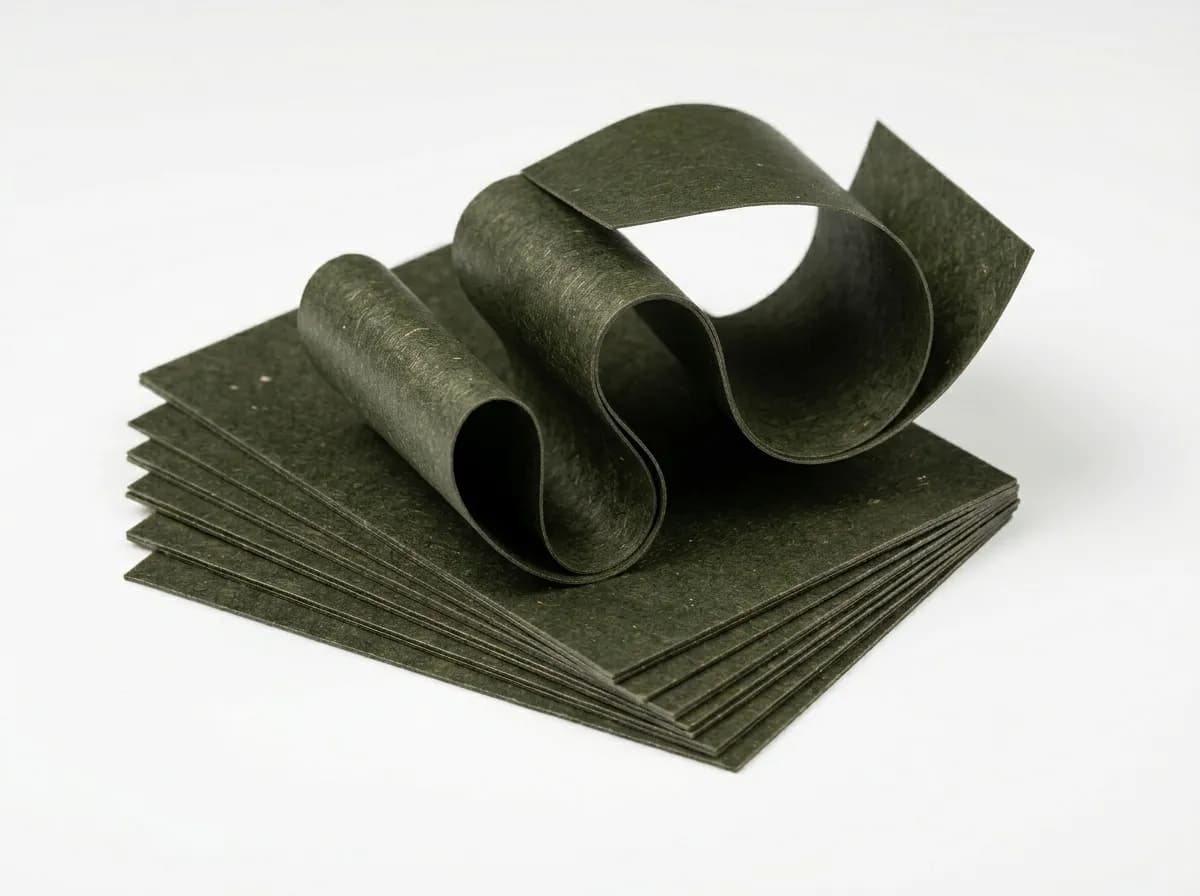

Слюдопласт рулонный СР-КЦ-С2 0,12 мм

Слюдопласт рулонный СР-КЦ-С2 толщиной 0,12 мм — минимальная по толщине позиция в линейке марки СР-КЦ-С2, ориентированная на компактную обмотку проводников самых малых сечений, где каждые лишние десятые доли миллиметра в диаметре изделия имеют значение для геометрии готового кабеля или жгута. Слюдяная основа — кальцинированный мусковит (мусковит после прокаливания при ~700–900°C для частичного удаления связанных гидроксильных групп), армированный стеклотканью тип 2 с двух сторон и связанный огнеупорным связующим на полимерной основе. Поставляется ООО «ИзолитПром» по нашему ТУ 273314-008-32394549-2018 в рулонах 1000×20000 мм с массой ~5,04 кг. Цена 2 150 ₽/кг при минимальной партии 1 рулон.

Технические параметры толщины 0,12 мм

Номинальная толщина	0,12 мм ± 0,02 мм
Ширина рулона	1000 ± 5 мм
Длина рулона	20 м (по согласованию 25 / 50 / 100 м.п.)
Минимальное пробивное напряжение	≥1,2 кВ (Табл. 2 ТУ 273314-008)
Огнестойкость по ГОСТ Р МЭК 60331-21	750–900°C, 90 мин (по результатам испытаний поставщика)
Тип слюдяной основы	Кальцинированный мусковит KAl₂[AlSi₃O₁₀](OH)₂ со сниженным содержанием связанных OH-групп
Подложка	Стеклоткань тип 2 с двух сторон + слюдяная бумага
Удельное объёмное сопротивление	≥1,0 × 10¹⁰ Ом·м
Содержание летучих	≤2,0 %
Расчётная масса 1 м²	~0,252 кг
Расчётная масса рулона 1000×20000 мм	~5,04 кг
Связующее	Огнеупорное связующее на полимерной основе; химический тип уточняется по паспорту партии
Стандарт поставки	ТУ 273314-008-32394549-2018
Метод приёмо-сдаточных испытаний	ГОСТ Р МЭК 60371-2-2014

Класс нагревостойкости численно не нормируется (марка без полимерной плёнки и клея). Длительная рабочая температура определяется в составе готовой изоляционной системы по ГОСТ Р МЭК 60085. Допуск толщины ±0,02 мм типичен для тонкой группы рулонных слюдопластов нашей ТУ.

Применение толщины 0,12 мм

0,12 мм — это нижняя граница серии СР-КЦ-С2 и весь её смысл — компактность диаметра. Эта толщина выбирается там, где принципиальна минимальная добавка к диаметру проводника при сохранении огнестойкого слюдяного барьера:

• Намотка тончайших жил кабелей сигнализации и систем оповещения сечением 0,5–1,5 мм². В охранно-пожарной сигнализации, оповещении эвакуации, системах автоматики противопожарной защиты часто используются жилы малого сечения 0,75–1,5 мм² с огнестойкой изоляцией FE 180. Двойная обмотка лентой 0,12 мм с перекрытием 67% даёт суммарный слюдяной слой 0,36 мм при добавке к диаметру жилы всего 0,5–0,7 мм с учётом перекрытия — это позволяет уложиться в стандартные диаметры кабелей серии нг(А)-FRLS
• Тонкая изоляция термопар и термоэлементов в защитной оплётке. Для термопар типа K, J, T в металлической или керамической оплётке требуется изолирующая прокладка между парой проводников и наружной оплёткой. Толщина 0,12 мм минимально нагружает изделие по диаметру и сохраняет гибкость термопары для прокладки в узких каналах
• Микро-обмотка катушек реле и слаботочной коммутационной аппаратуры. В компактных реле для систем безопасности, шкафах автоматики, электронных модулях управления слюдяная лента 0,12 мм работает как разделительный слой между смежными витками катушки или между обмоткой и стальным сердечником в условиях, где допустимая высота обмотки ограничена габаритом корпуса

Если требуется большая электрическая прочность при той же геометрии — рассмотрите комбинированную обмотку 0,12 + 0,12 мм с разнесённым перекрытием либо переход на 0,14 мм при допустимой добавке к диаметру изделия. Описание остальных толщин линейки и таблица соответствия — на странице марки СР-КЦ-С2.

Расчёт количества рулонов на партию обмотки

Для оценки потребного количества ленты СР-КЦ-С2 0,12 мм при огнестойкой обмотке кабельной партии используется простая формула:

L_ленты = π × D_жилы × L_кабеля / (W_ленты × (1 − перекрытие))

где L_ленты — потребный погонный метраж слюдяной ленты (м), D_жилы — диаметр изолируемой жилы по первичной изоляции (м), L_кабеля — суммарная длина кабельной партии (м), W_ленты — ширина ленты после нарезки (м), перекрытие — 0,5 (50%) или 0,67 (67%).

Пример расчёта. Партия огнестойкого кабеля сигнализации длиной 500 м, жила 1,5 мм² с первичной полимерной изоляцией диаметром 2,8 мм. Намотка двухслойная лентой шириной 25 мм с перекрытием 67% (для категории огнестойкости 90 мин). Для одного слоя расход на 1 м кабеля: π × 0,0028 / (0,025 × 0,33) = 1,07 м ленты. На 500 м — 533 м ленты на слой; для двойной обмотки — 1066 м. Площадь ленты: 1066 м × 0,025 м = 26,7 м². Один рулон СР-КЦ-С2 0,12 мм 1000×20000 мм после нарезки на ленту 25 мм даёт 800 м ленты (20 000 мм / 25 мм проходов × 20 м длины) — то есть 20 м² полезной площади. Получается 26,7 / 20 = 1,33 рулона; с запасом 15% на подрезку и брак закладывается 1,5 рулона. Для трёх жил в кабеле — 4,5 рулона. По массе: 4,5 × 5,04 кг = 22,7 кг × 2 150 ₽ = 48 800 ₽ (без надбавки за резку).

Условное обозначение для спецификации заказа

В тендерной и закупочной документации полное обозначение для рулонной поставки записывается так:

Слюдопласт СР-КЦ-С2 0,12 × 1000 × 20000 ТУ 273314-008-32394549-2018

Для нарезки на ленту шириной 25 мм длиной 100 м.п. (типичный формат поставки на намоточную линию производителя огнестойких кабелей малых сечений):

Слюдопласт СР-КЦ-С2 0,12 × 25 × 100000 ТУ 273314-008-32394549-2018

Для удлинённого рулона под автоматическую обмотку, длина 50 м с увеличенной картонной втулкой 100 мм:

Слюдопласт СР-КЦ-С2 0,12 × 1000 × 50000 ТУ 273314-008-32394549-2018, втулка 100 мм

В проектной документации с замещением импортных позиций (например, 0,12 мм лент на основе кальцинированного мусковита Pamica или Cogebi) можно указать СР-КЦ-С2 0,12 мм как технологически близкую позицию — окончательное соответствие подтверждается сверкой паспорта качества и предварительными испытаниями на образцах.

Заказ и поставка

Цена — 2 150 ₽/кг в стандартной комплектации (рулон 1000×20000 мм, масса ~5,04 кг — то есть около 10 836 ₽ за рулон). НДС 20% включён. Минимальная партия — 1 рулон. Резка на ленту 25–40 мм для тонкой группы 0,12 мм требует прецизионной настройки натяга на резательной линии — надбавка за резку 12–18% от стоимости килограмма (зависит от ширины ленты и количества проходов; уточняется при формировании заявки).

Сроки поставки: складские позиции 0,12 мм — 1–3 рабочих дня после оплаты; партия с резкой на ленту — 5–10 рабочих дней дополнительно к стандартному; нестандартный метраж рулона (50 / 100 м.п.) — 14–21 рабочий день. Каждая партия сопровождается паспортом качества с результатами приёмо-сдаточных испытаний по ГОСТ Р МЭК 60371-2-2014 и ссылкой на протокол огневого испытания поставщика по ГОСТ Р МЭК 60331-21.

Доставка по всей России: собственным транспортом до Москвы и Красноярска, далее через ПЭК / Деловые линии / СДЭК / КИТ / Возовоз. Технологическая консультация по подбору схемы обмотки тонких жил, расчёту массы материала на партию и составлению спецификации: +7 (953) 585-20-07, 2852007@bk.ru. Технолог отвечает в течение 30 минут в рабочее время.
