Стеклолакоткань · класс H
Нагревостойкая стеклолакоткань на стеклянной основе с кремнийорганическим покрытием, относимая к температурному классу H.
Цена по запросу · Наличие и условия поставки уточняются · Поставка по России

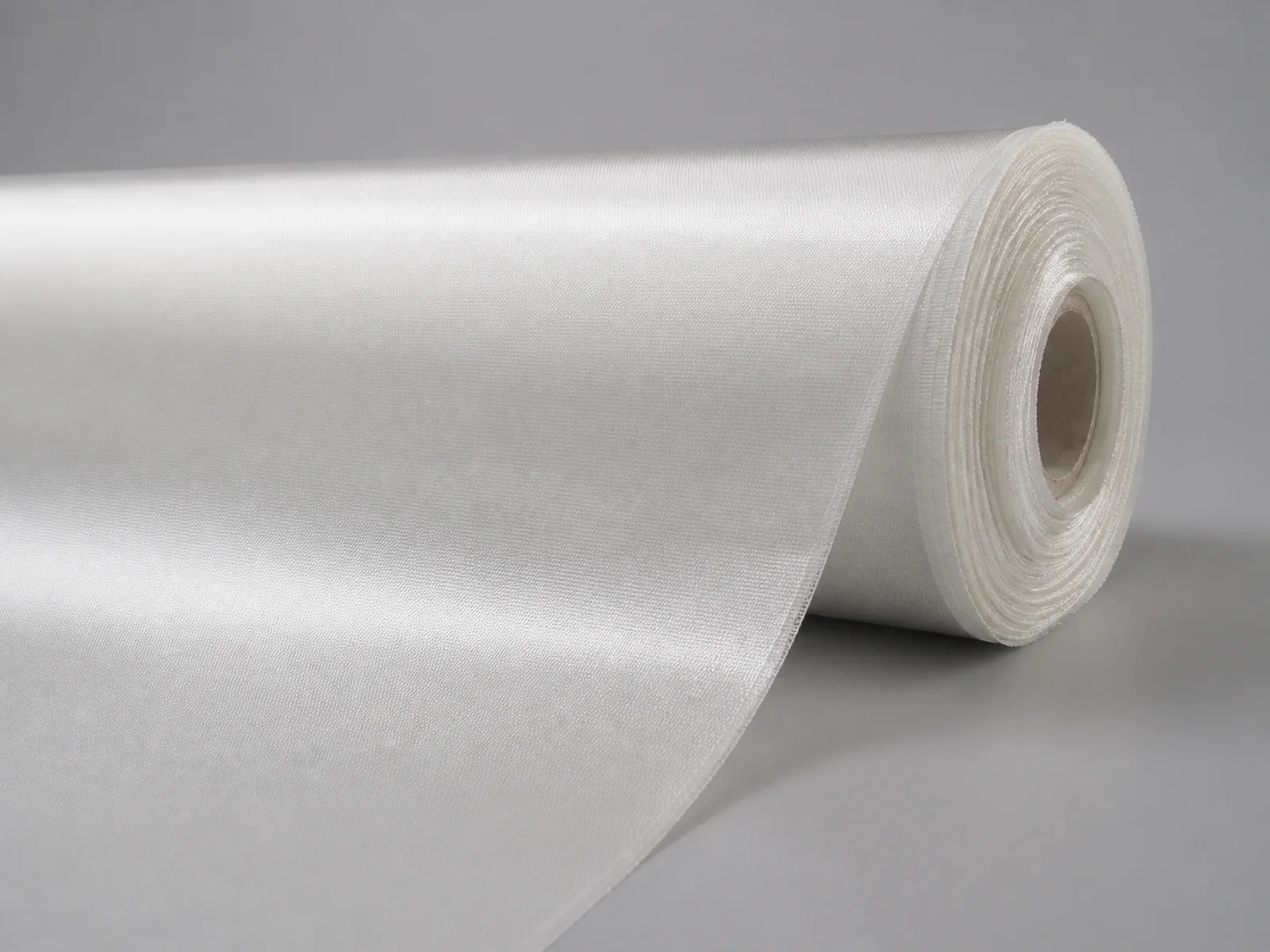

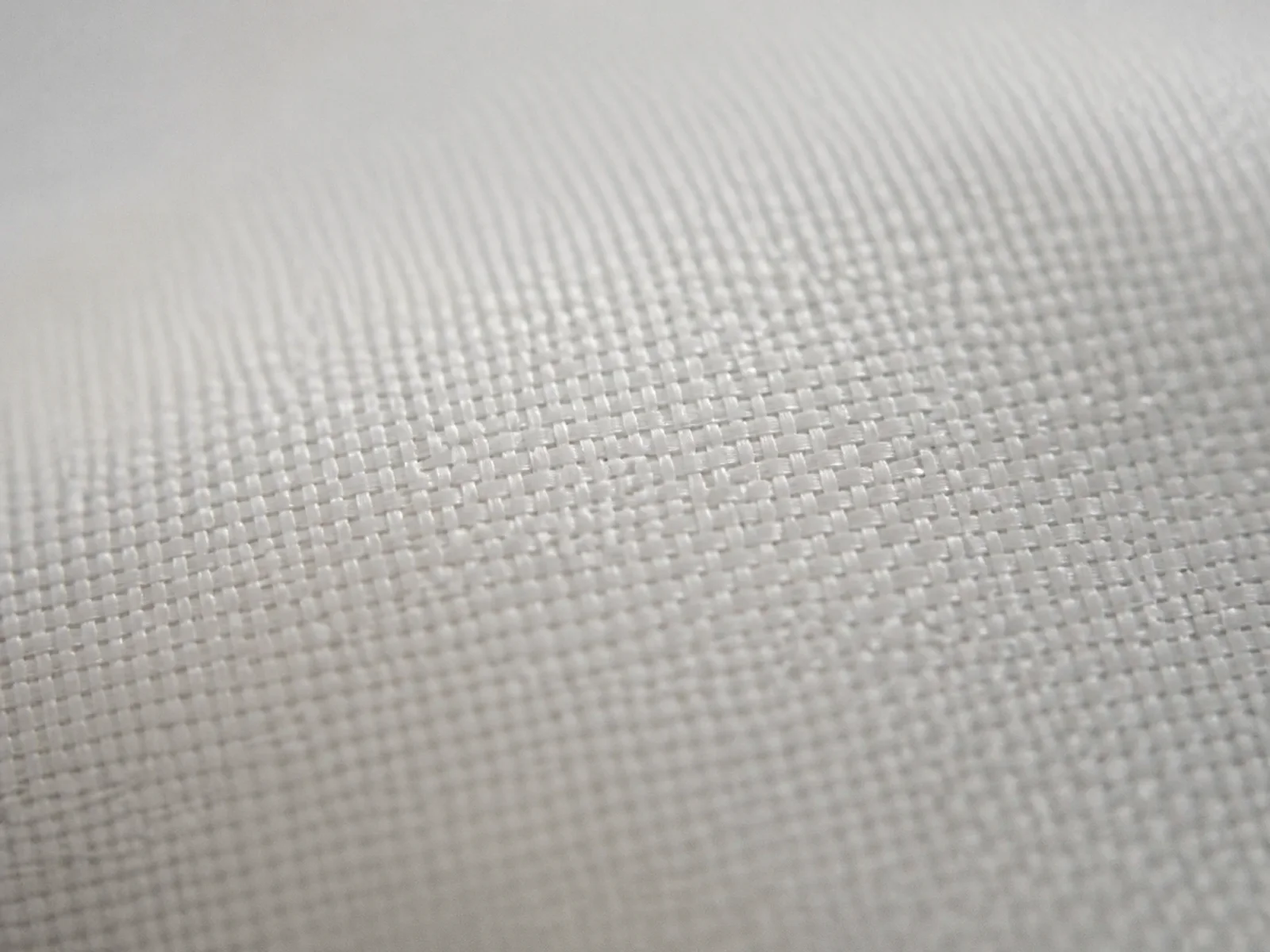

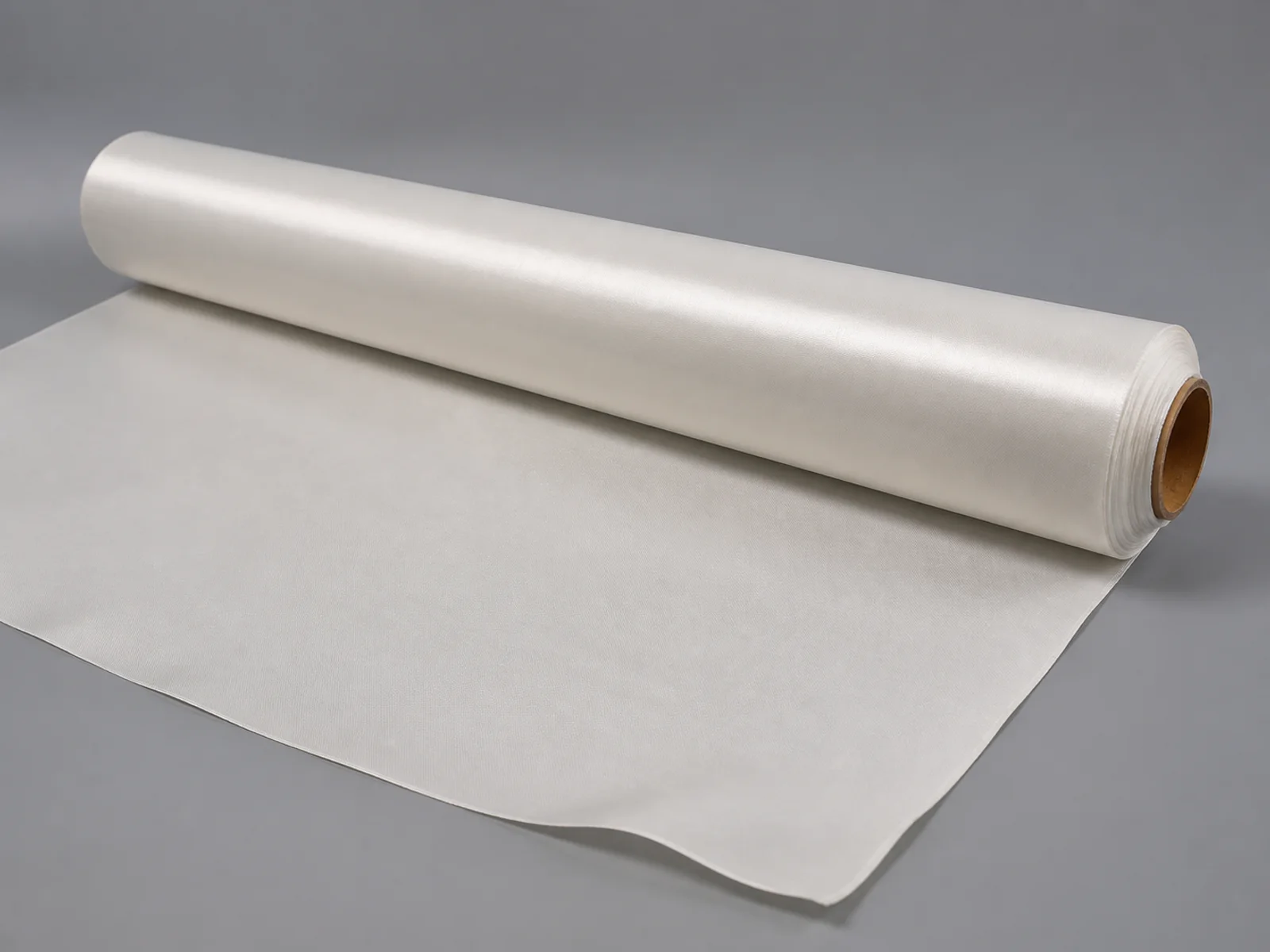

Изображения помогают оценить форму и поверхность, но не заменяют документы конкретной партии.
Выберите номинал, который указан в чертеже или спецификации. Если допускается замена, её оценивают по конструкции изоляционного узла, а не только по разнице в сотых долях миллиметра.
| Российское обозначение | ЛСК-155/180 |
|---|---|
| Тканевая основа | стеклоткань из бесщелочного стекловолокна |
| Тип связующего | кремнийорганический лак |
| Температурный класс | H, ориентир до 180 °C |
| Опубликованный ряд | 0,10; 0,12; 0,15; 0,17; 0,20 мм |
| Форма поставки | рулон; требуемая ширина указывается в заявке |
Техническая таблица содержит 0,10; 0,12; 0,15; 0,18; 0,20 и 0,25 мм. Для опубликованной карточки 0,17 мм электрическое значение не интерполируется. Значения ниже не являются паспортом поставляемой партии.
Толщины в открытой карточке
0,11; 0,13; 0,15; 0,17; 0,20 мм
Ширины в открытой карточке
20; 25; 1000; 1100 мм
Цвет в открытой карточке
светлый или коричневый
| Толщина | Допуск | При 23 °C | При нагреве | После увлажнения при 23 °C | После деформации 3% под 45°* |
|---|---|---|---|---|---|
| 0,10 мм | ±0,01 | ≥ 5 кВ | ≥ 2,5 кВ | ≥ 2 кВ | ≥ 2,5 кВ |
| 0,12 мм | ±0,012 | ≥ 6 кВ | ≥ 2,5 кВ | ≥ 2,2 кВ | ≥ 2,5 кВ |
| 0,15 мм | ±0,015 | ≥ 7 кВ | ≥ 3 кВ | ≥ 2,8 кВ | ≥ 3,5 кВ |
| 0,18 мм | ±0,018 | ≥ 7,5 кВ | ≥ 3 кВ | ≥ 2,8 кВ | ≥ 3,5 кВ |
| 0,20 мм | ±0,02 | ≥ 8 кВ | ≥ 3 кВ | ≥ 2,8 кВ | ≥ 3,5 кВ |
| 0,25 мм | ±0,025 | ≥ 9 кВ | ≥ 3,5 кВ | ≥ 3 кВ | ≥ 3,5 кВ |
| Толщина | Разрыв вдоль | Разрыв поперёк | Разрыв под 45° | Надрыв вдоль | Надрыв под 45° |
|---|---|---|---|---|---|
| 0,10 мм | ≥ 70 Н/10 мм | ≥ 40 Н/10 мм | ≥ 40 Н/10 мм | ≥ 5 Н | ≥ 50 Н |
| 0,12 мм | ≥ 90 Н/10 мм | ≥ 50 Н/10 мм | ≥ 60 Н/10 мм | ≥ 6 Н | ≥ 60 Н |
| 0,15 мм | ≥ 100 Н/10 мм | ≥ 60 Н/10 мм | ≥ 65 Н/10 мм | ≥ 7,5 Н | ≥ 75 Н |
| 0,18 мм | ≥ 105 Н/10 мм | ≥ 65 Н/10 мм | ≥ 65 Н/10 мм | ≥ 10 Н | ≥ 80 Н |
| 0,20 мм | ≥ 110 Н/10 мм | ≥ 70 Н/10 мм | ≥ 70 Н/10 мм | ≥ 20 Н | ≥ 90 Н |
| 0,25 мм | ≥ 120 Н/10 мм | ≥ 80 Н/10 мм | ≥ 80 Н/10 мм | ≥ 25 Н | ≥ 120 Н |
| Толщина | Нахлёст под 45° до пропитки | Нахлёст под 45° после пропитки | При деформации 10% под 45°* | Удлинение при разрыве вдоль | Удлинение при разрыве под 45° |
|---|---|---|---|---|---|
| 0,10 мм | ≥ 20 Н/10 мм | ≥ 20 Н/10 мм | 2–12 Н/10 мм | ≥ 1,5 % | ≥ 15 % |
| 0,12 мм | ≥ 25 Н/10 мм | ≥ 20 Н/10 мм | 2–12 Н/10 мм | ≥ 1,5 % | ≥ 15 % |
| 0,15 мм | ≥ 30 Н/10 мм | ≥ 20 Н/10 мм | 3–15 Н/10 мм | ≥ 2 % | ≥ 15 % |
| 0,18 мм | ≥ 30 Н/10 мм | ≥ 30 Н/10 мм | 3–15 Н/10 мм | ≥ 2 % | ≥ 20 % |
| 0,20 мм | ≥ 35 Н/10 мм | ≥ 30 Н/10 мм | 4–16 Н/10 мм | ≥ 2,5 % | ≥ 20 % |
| 0,25 мм | ≥ 35 Н/10 мм | ≥ 30 Н/10 мм | 5–20 Н/10 мм | ≥ 3 % | ≥ 20 % |
* Названия показателей с деформацией переведены буквально из открытой таблицы; методику и применимость к приёмке конкретной партии необходимо уточнять по её техническому документу.
Показаны значения при 23 ± 2 °C из одной технической таблицы; знак ≥ означает нижнюю границу. Это не кВ/мм и не результат испытаний нашей партии.
Марку рассматривают для гибкой стеклотканевой изоляции, когда в проекте требуется кремнийорганическое связующее и уровень до 180 °C.
Если достаточен уровень до 155 °C, сравните ЛСП; если нужен липкий материал, требуется отдельная марка ЛСКЛ, а не ЛСК.
Вернуться к сравнению шести марок →Укажите ЛСК-155/180, толщину, требуемую ширину, количество, назначение материала и требования к документам. Если подбираете замену, приложите обозначение ранее применявшегося материала или выдержку из спецификации.
Наличие, минимальную партию, ширину рулона и срок поставки уточняем по заявке.
В каталоге опубликованы 0,10; 0,12; 0,15; 0,17; 0,20 мм. Наличие конкретной толщины и ширины подтверждаем при расчёте заявки.
Это справочный ориентир семейства ЛСК-155/180. Допустимый режим конкретной поставки подтверждается техническими документами партии и требованиями изоляционной системы.
Если достаточен уровень до 155 °C, сравните ЛСП; если нужен липкий материал, требуется отдельная марка ЛСКЛ, а не ЛСК. Автоматическая замена только по совпадению толщины не рекомендуется.
Нет. Это справочные показатели материала соответствующего типа из открытой технической карточки. Для заказа и приёмки действуют документы конкретной партии.
