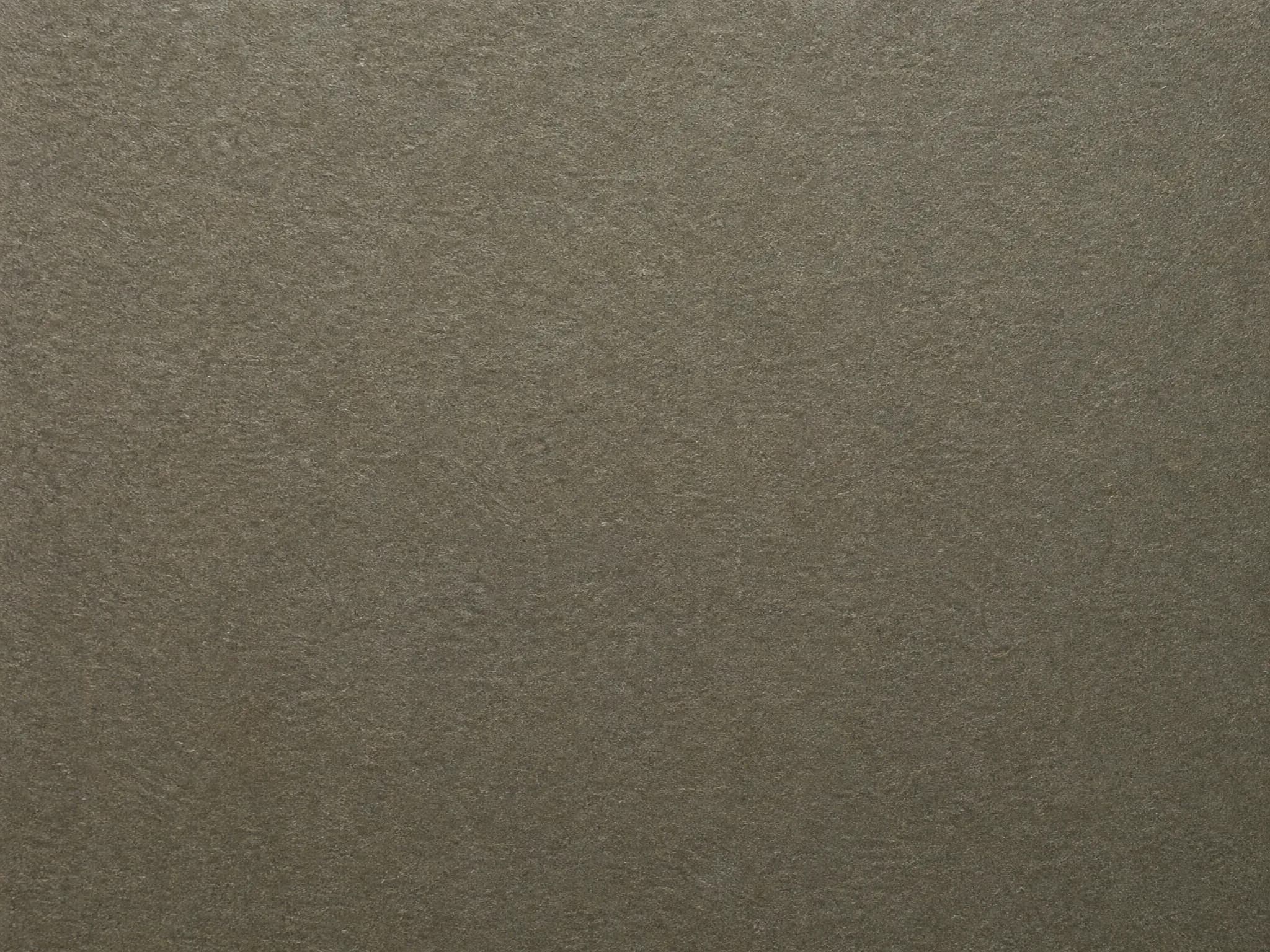

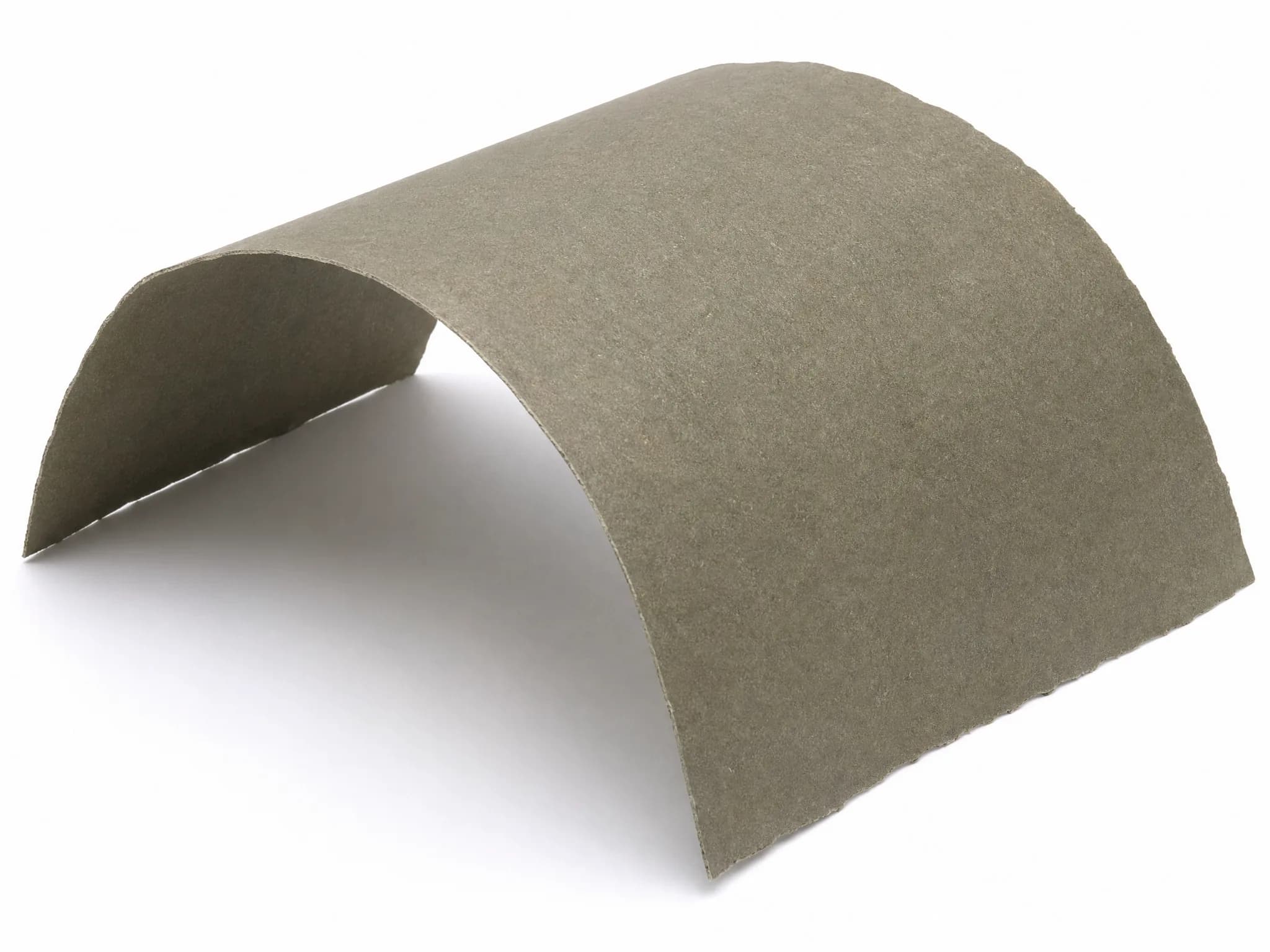

Стекломиканит гибкий ГМЭ-Т 0,20 мм ТУ

Поставка — отрезом от рулона шириной 1000 мм под заявку. Минимальная партия — 10 кг. Количество указывается в килограммах; фиксированная длина отреза или целого рулона не задаётся.

Купить стекломиканит гибкий ГМЭ-Т 0,20 мм ТУ с поставкой через ООО «ИзолитПром», Красноярск. ГМЭ-Т 0,20 мм ТУ — огнестойкий композитный стекломиканит премиум-класса, гибкий материал из щипаного мусковита, армированного одной подложкой из стеклоткани, с огнеупорным связующим. Рабочая температура до 800 °C длительно, кратковременно — до 900 °C. Заказать ГМЭ-Т 0,20 мм ТУ со склада в Красноярске: передача готового материала из наличия без дополнительных работ транспортной компании — в течение 1–2 рабочих дней после оплаты, доставка по России (Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань).

Премиум-версия ГМЭ-Т ТУ с рабочей температурой до 800 °C — в 5,2 раз выше классической ГОСТ 8727-78-версии (класс F, 155 °C). Применяется в огнестойкой изоляции кабелей, аккумуляторов и электромагнитных проводов.

Технические характеристики ГМЭ-Т 0,20 мм ТУ

Толщина / допуск	0,20 мм · допуск ±0,03 мм по ТУ производителя
Слюда	Щипаный мусковит по ГОСТ 3028-78 (калиево-алюминиевая слюда, светло-жёлтая или серебристая)
Подложка	Одна подложка из стеклоткани по ГОСТ 19907-83 (армирующая стеклоткань)
Массовая доля слюды	≥70% по паспорту партии
Содержание стеклоткани	10–20%
Связующее	Огнеупорный композит, 7–15% массы
Летучих веществ	Не более 2%
Электрическая прочность	≥12 кВ/мм в исходном состоянии
Пробивное напряжение	≥2,4 кВ (расчётное = электрическая прочность × толщина; фактическое — по паспорту)
Удельное сопротивление	≥1·10¹² Ом·см, стабильно при влажности до 93%
Масса 1 м²	≈0,39 кг/м² (пропорционально толщине)
Поставка	Отрез от рулона шириной 1000 мм под заявку; минимальная партия — 10 кг, длина по заявке
Рабочая температура	до 800 °C длительно, кратковременно до 900 °C. флогопитовая основа с повышенной термостойкостью
Огнестойкость	Не поддерживает горение; при 600–4000 В выдерживает ≥90 минут без пробоя
Гарантийный срок хранения	12 месяцев со дня изготовления

Применение ГМЭ-Т 0,20 мм ТУ

ГМЭ-Т 0,20 мм ТУ применяется как основная пазовая и межсекционная изоляция в электродвигателях специального назначения, аккумуляторных модулях электромобилей, кабелях класса термостойкости до 800 °C.

Пробивное напряжение ≥2,4 кВ (ВС) — достаточно для силовых применений до 1000 В переменного тока и 1500 В постоянного. В сочетании с огнеупорным связующим и армированием одной подложкой из стеклоткани выдерживает длительную эксплуатацию в условиях вибрации и термоциклирования.

Купить стекломиканит ГМЭ-Т 0,20 мм ТУ со склада в Красноярске — передача готового материала из наличия без дополнительных работ транспортной компании — в течение 1–2 рабочих дней после оплаты, доставка в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Самару транспортными компаниями ПЭК, «Деловые Линии», СДЭК. Минимальная партия — 10 кг.

Заказать ГМЭ-Т 0,20 мм ТУ: +7 (953) 585-20-07, 2852007@bk.ru. Передача готового материала из наличия без дополнительных работ транспортной компании — в течение 1–2 рабочих дней после оплаты.

Сравнение толщин ГМЭ-Т ТУ

Толщина	Пробивное (ВС)	Рекомендуемое применение
0,10 мм	≥1,2 кВ	Межслойная изоляция, приборные катушки, тонкие бандажи	0,10 мм →
0,13 мм	≥1,6 кВ	Межслойная изоляция, приборные катушки, тонкие бандажи	0,13 мм →
0,15 мм	≥1,8 кВ	Межслойная изоляция, приборные катушки, тонкие бандажи	0,15 мм →
0,17 мм	≥2,0 кВ	Пазовая изоляция малогабаритных двигателей, кабели	0,17 мм →
0,20 мм	≥2,4 кВ	Пазовая изоляция малогабаритных двигателей, кабели	← вы здесь
0,22 мм	≥2,6 кВ	Пазовая изоляция малогабаритных двигателей, кабели	0,22 мм →
0,25 мм	≥3,0 кВ	Пазовая изоляция малогабаритных двигателей, кабели	0,25 мм →
0,30 мм	≥3,6 кВ	Пазовая изоляция двигателей средней мощности, аккумуляторы	0,30 мм →
0,35 мм	≥4,2 кВ	Пазовая изоляция двигателей средней мощности, аккумуляторы	0,35 мм →
0,40 мм	≥4,8 кВ	Корпусная изоляция, клиновая изоляция тяговых машин	0,40 мм →
0,50 мм	≥6,0 кВ	Корпусная изоляция, клиновая изоляция тяговых машин	0,50 мм →
0,60 мм	≥7,2 кВ	Корпусная изоляция ВВ-машин, трансформаторов высокого напряжения	0,60 мм →

Условное обозначение при заказе ГМЭ-Т 0,20 мм ТУ

Формат: «Стекломиканит {сорт} ГМЭ-Т 0,20—{размер слюды} ТУ». Примеры:

• Стекломиканит ВС ГМЭ-Т 0,20—30 ТУ
• Стекломиканит ВС ГМЭ-Т 0,20—15 ТУ
• Стекломиканит 1С ГМЭ-Т 0,20—10 ТУ

Родственные позиции: ГМЭ-Т ТУ — все толщины и характеристики · ГМЭ-Т 0,20 мм ГОСТ 8727-78 (классическая ГОСТ-версия)

Вопросы о стекломиканите ГМЭ-Т 0,20 мм ТУ

Какие двигатели берут ГМЭ-Т 0,20 мм на пазовую изоляцию?

Толщина 0,20 мм — рабочая позиция под двигатели АИР100-АИР180 мощностью 4-37 кВт при напряжении 380 и 660 В. Эпоксидно-полиэфирное связующее по техническим условиям совместимо с пропиточными лаками классов F и H; после пропитки лаком ВЛ-941 или КП-50 пазовая система получает класс нагревостойкости F (155 °C) с фактической рабочей температурой до 180 °C кратковременно при перегрузках. Содержание мусковита в слюдяном слое 67-80% при одной подложке стеклоткани 0,07-0,09 мм.

Какова реальная электрическая прочность ГМЭ-Т 0,20 мм после пропитки и сборки?

Исходная Eпр по техническим условиям 14-16 кВ/мм даёт пробивное 2800-3200 В на 0,20 мм. После пропитки лаком МЛ-92 в три приёма с межоперационной сушкой Eпр системы возрастает до 22-26 кВ/мм за счёт заполнения межслоевых зазоров полимеризованным лаком. Для двигателей АИР132 на 380 В фазное напряжение 220 В даёт пятнадцатикратный запас по электрической прочности.

Какова температурная стойкость ГМЭ-Т 0,20 мм при перегрузках?

Длительная рабочая температура мусковита 67-80% доходит до 800 °C после выгорания связующего; в системе с эпоксидно-полиэфирной пропиткой штатный режим — класс F (155 °C). При перегрузках до 200 °C × 100 часов потеря массы не превышает 3-4%, электрическая прочность сохраняется на 80-90% от исходной. Для устойчивости к 250-300 °C берётся пропитка кремнийорганикой класса H.

Чем ГМЭ-Т 0,20 мм лучше ГМС-Т 0,20 мм при пропитке лаком ФЛ-98?

Лак ФЛ-98 — фенольно-масляный класса F (155 °C); эпоксидно-полиэфирное связующее ГМЭ имеет общую эпоксидную составляющую с ФЛ-98, что даёт химическую совместимость и прочное сцепление после полимеризации. Глифталевое связующее ГМС-Т хуже совмещается с ФЛ-98 — образуется межслоевая граница с пониженной адгезией, что снижает виброустойчивость готовой обмотки. По техническим условиям ГМЭ дороже на 30-40%, но для класса F с пропиткой ФЛ-98 он обязателен.

Купить ГМЭ-Т 0,20 мм ТУ — цена и доставка

Толщина 0,20 мм — массовая позиция склада ИзолитПром в Красноярске; постоянный остаток 200-400 кг под обмоточное производство АИР100-АИР180. Отгрузка от 10 кг отрезом от рулона шириной 1000 мм под заявку или нарезкой ленты 25-300 мм по чертежу.

Под рамочный договор с обмоточным цехом квартальная норма фиксируется ценой и графиком производства; раскрой пазовой коробочки с просечкой лобовой части и фигурного клина выполняется на ЧПУ-плоттере с допуском ±0,3 мм по контуру. Сертификат и протокол испытаний по техническим условиям в комплекте.
