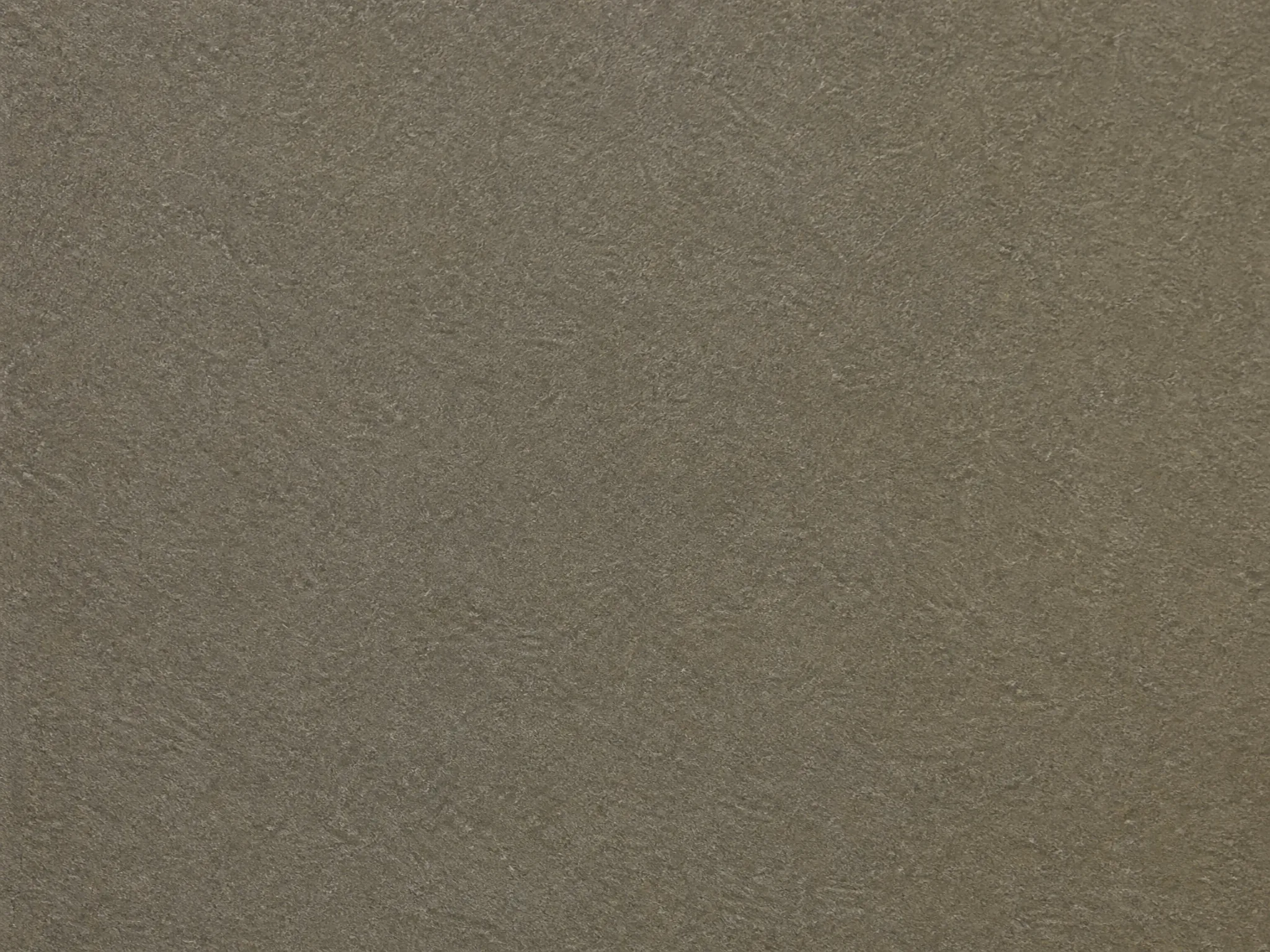

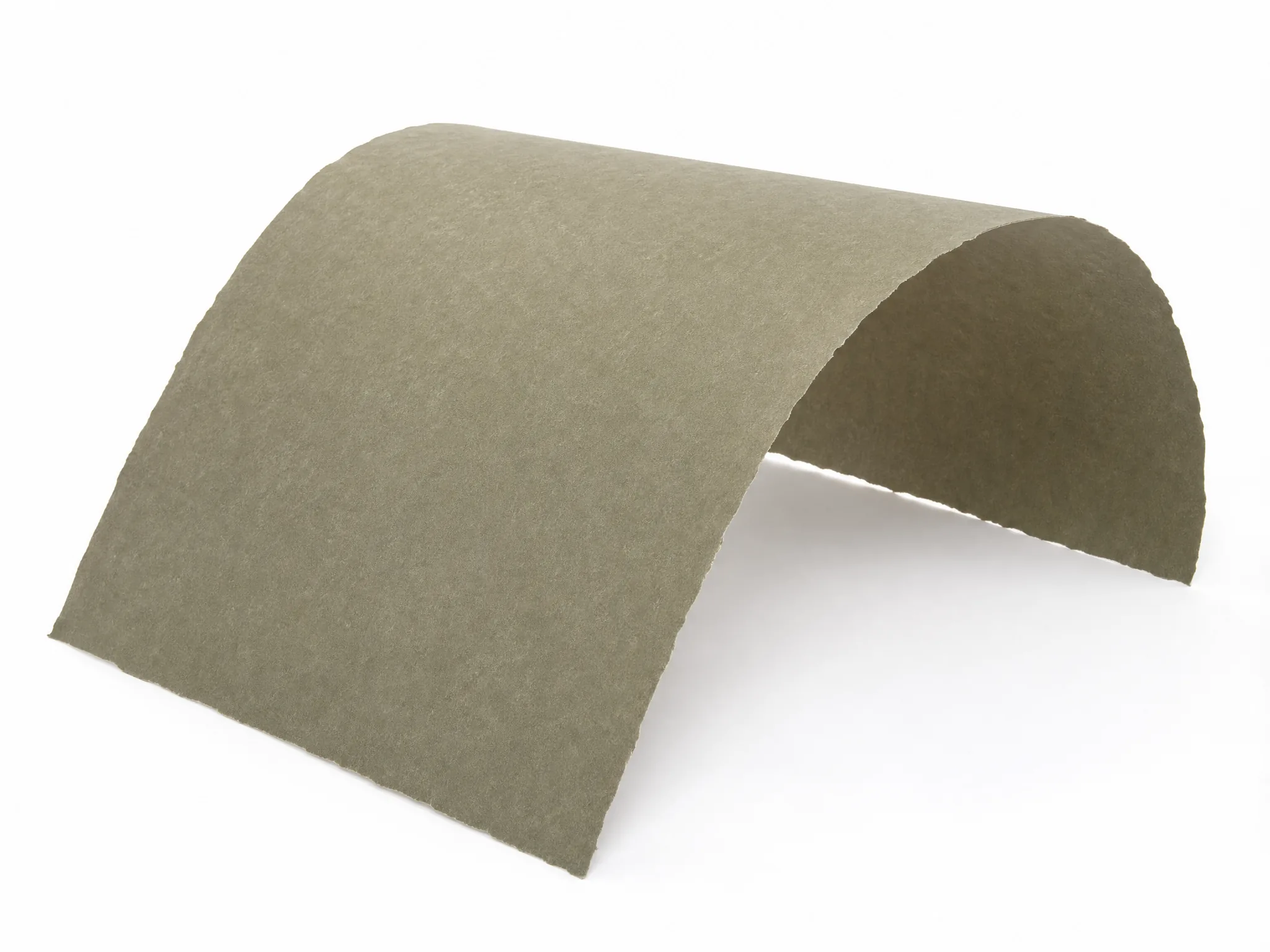

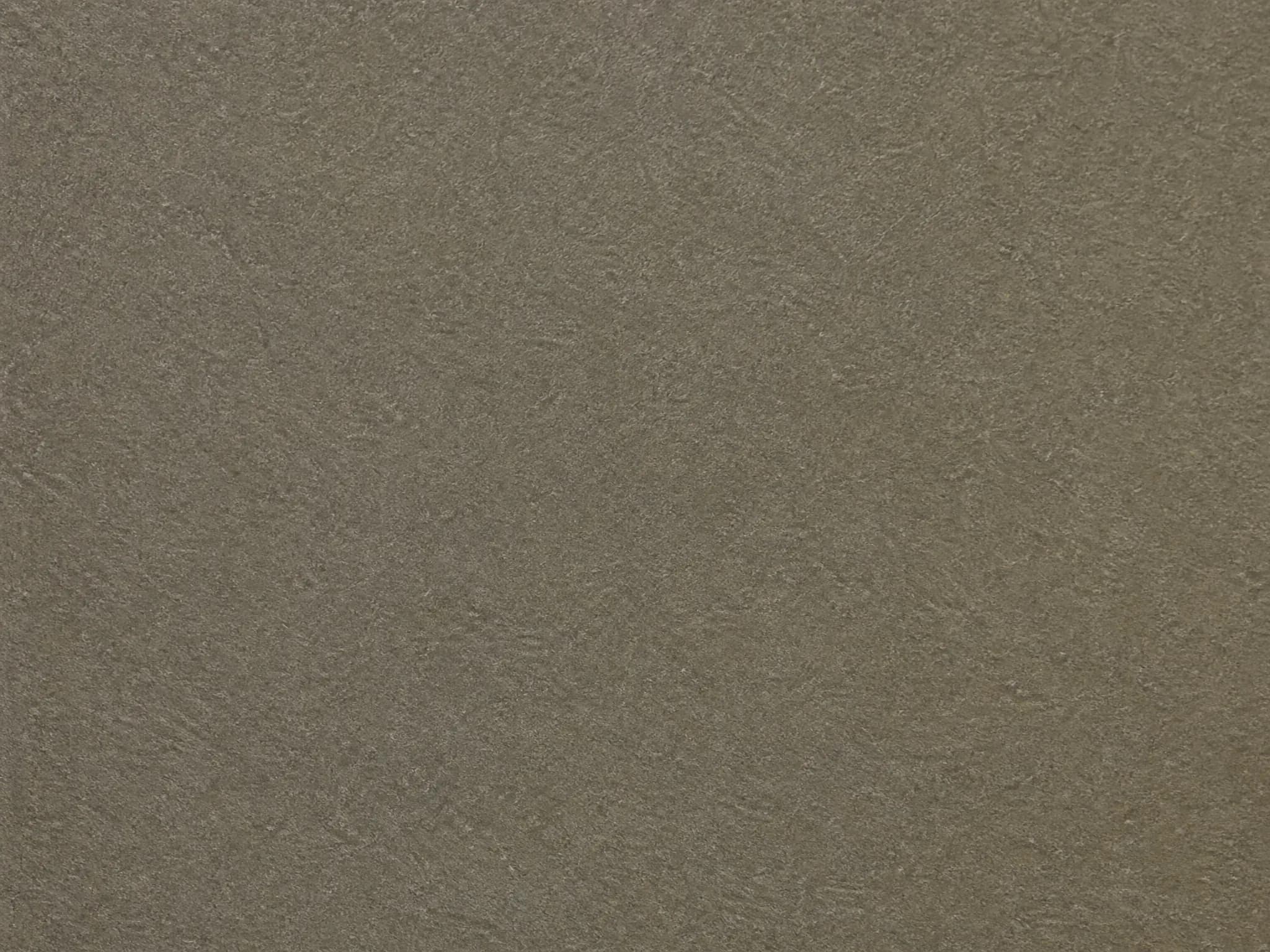

Стекломиканит гибкий ГМС-ТТ 0,13 мм ТУ

Купить стекломиканит гибкий ГМС-ТТ 0,13 мм ТУ с поставкой через ООО «ИзолитПром», Красноярск. ГМС-ТТ 0,13 мм ТУ — огнестойкий композитный стекломиканит премиум-класса, листовой материал из щипаного мусковита, армированного двумя подложками из стеклоткани, с огнеупорным связующим. Рабочая температура до 750 °C длительно, кратковременно — до 850 °C. Заказать ГМС-ТТ 0,13 мм ТУ со склада в Красноярске: отгрузка в течение 24 часов, доставка по России (Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань).

Премиум-версия ГМС-ТТ ТУ с рабочей температурой до 750 °C — в 5,8 раз выше классической ГОСТ 8727-78-версии (класс B, 130 °C). Применяется в огнестойкой изоляции кабелей, аккумуляторов и электромагнитных проводов.

Технические характеристики ГМС-ТТ 0,13 мм ТУ

Толщина / допуск	0,13 мм · допуск ±0,03 мм по ТУ производителя
Слюда	Щипаный мусковит по ГОСТ 3028-78 (калиево-алюминиевая слюда, светло-жёлтая или серебристая)
Подложка	Две подложки из стеклоткани по ГОСТ 19907-83 (армирующая стеклоткань)
Массовая доля слюды	≥68% по паспорту партии
Содержание стеклоткани	10–20%
Связующее	Огнеупорный композит, 7–15% массы
Летучих веществ	Не более 2%
Электрическая прочность	≥10 кВ/мм в исходном состоянии
Пробивное напряжение	≥1,3 кВ (расчётное = электрическая прочность × толщина; фактическое — по паспорту)
Удельное сопротивление	≥1·10¹² Ом·см, стабильно при влажности до 93%
Масса 1 м²	≈0,271 кг/м² (пропорционально толщине)
Размер листов	600×900 мм (стандарт склада), 1000×1200 мм, 1000×2400 мм или рулон шириной 1000 мм, длина 20–100 м
Рабочая температура	до 750 °C длительно, кратковременно до 850 °C. флогопитовая основа стандартной термостойкости
Огнестойкость	Не поддерживает горение; при 600–4000 В выдерживает ≥90 минут без пробоя
Гарантийный срок хранения	12 месяцев со дня изготовления

Применение ГМС-ТТ 0,13 мм ТУ

Стекломиканит ГМС-ТТ 0,13 мм ТУ — тонкая огнестойкая изоляция для межслойных прокладок в силовых кабелях, приборных катушках и миниатюрных аккумуляторных сборках. Рабочая температура до 750 °C длительно, пробивное напряжение ≥1,3 кВ.

Применяется в кабелях специального назначения (огнестойкие до IEC 60331), электромагнитных проводах авиационного и транспортного применения, защитных слоях печатных плат высокотемпературной электроники. Основа — щипаный мусковита с армированием двумя подложками из стеклоткани.

Купить стекломиканит ГМС-ТТ 0,13 мм ТУ со склада в Красноярске — отгрузка в течение 24 часов, доставка в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Самару транспортными компаниями ПЭК, «Деловые Линии», СДЭК. Минимальная партия от 1 м².

Заказать ГМС-ТТ 0,13 мм ТУ: +7 (953) 585-20-07, 2852007@bk.ru. Стандартная поставка — 24 часа со склада в Красноярске.

Сравнение толщин ГМС-ТТ ТУ

Толщина	Пробивное (ВС)	Рекомендуемое применение
0,10 мм	≥1,0 кВ	Межслойная изоляция, приборные катушки, тонкие бандажи	0,10 мм →
0,13 мм	≥1,3 кВ	Межслойная изоляция, приборные катушки, тонкие бандажи	← вы здесь
0,15 мм	≥1,5 кВ	Межслойная изоляция, приборные катушки, тонкие бандажи	0,15 мм →
0,17 мм	≥1,7 кВ	Пазовая изоляция малогабаритных двигателей, кабели	0,17 мм →
0,20 мм	≥2,0 кВ	Пазовая изоляция малогабаритных двигателей, кабели	0,20 мм →
0,22 мм	≥2,2 кВ	Пазовая изоляция малогабаритных двигателей, кабели	0,22 мм →
0,25 мм	≥2,5 кВ	Пазовая изоляция малогабаритных двигателей, кабели	0,25 мм →
0,30 мм	≥3,0 кВ	Пазовая изоляция двигателей средней мощности, аккумуляторы	0,30 мм →
0,35 мм	≥3,5 кВ	Пазовая изоляция двигателей средней мощности, аккумуляторы	0,35 мм →
0,40 мм	≥4,0 кВ	Корпусная изоляция, клиновая изоляция тяговых машин	0,40 мм →
0,50 мм	≥5,0 кВ	Корпусная изоляция, клиновая изоляция тяговых машин	0,50 мм →
0,60 мм	≥6,0 кВ	Корпусная изоляция ВВ-машин, трансформаторов высокого напряжения	0,60 мм →

Условное обозначение при заказе ГМС-ТТ 0,13 мм ТУ

Формат: «Стекломиканит {сорт} ГМС-ТТ 0,13—{размер слюды} ТУ». Примеры:

• Стекломиканит ВС ГМС-ТТ 0,13—30 ТУ
• Стекломиканит ВС ГМС-ТТ 0,13—15 ТУ
• Стекломиканит 1С ГМС-ТТ 0,13—10 ТУ

Родственные позиции: ГМС-ТТ ТУ — все толщины и характеристики · ГМС-ТТ 0,13 мм ГОСТ 8727-78 (классическая ГОСТ-версия)

Вопросы о стекломиканите ГМС-ТТ 0,13 мм ТУ

Хватит ли ГМС-ТТ 0,13 мм для межслоевой изоляции в катушке полюса крупного двигателя?

Для крупных машин постоянного тока на 220-440 В типа П2 толщина 0,13 мм с двумя подложками стеклоткани закладывается между слоями обмотки полюса при условии пропитки лаком МЛ-92 после сборки. Пробивное напряжение слоя около 1900 В при Eпр ≥15 кВ/мм; запас по межслоевому напряжению пятнадцати-двадцатикратный. Глифталевое связующее в плотном контакте с глифталем пропиточного лака даёт спекание в монолит без межслоевой границы.

Двусторонняя армировка на 0,13 мм даёт прирост к стойкости при вибрации?

Усталостная прочность при циклическом изгибе амплитудой 0,1 % у ГМС-ТТ 0,13 мм — около 1×10⁷ циклов до пробоя против 5×10⁶ у ГМС-Т той же толщины. Для тяговых двигателей с импульсной нагрузкой это означает удвоение ресурса изоляции; критерий замены катушки по электрической прочности отодвигается на пять-семь лет эксплуатации.

Какова температура работы ГМС-ТТ 0,13 мм после полного выгорания связующего?

Глифталь по техническим условиям держит длительно 130 °C по классу B; выше 200 °C начинается потеря массы, к 350 °C органика полностью выгорает. После этого работает мусковит 67-80 % с двумя подложками стеклоткани — длительно до 750 °C, кратковременно до 850 °C. Электрическая прочность падает до 8-10 кВ/мм за счёт пористости после выгорания, но геометрия паза удерживается стеклотканью.

Как мусковит ведёт себя при пропитке кремнийорганическим лаком КО-916К?

Совместимость частичная: кремнийорганика смачивает мусковит и стеклоткань, но плохо реагирует с глифталевым связующим — после пропитки и сушки 200 °C на границе двух связующих остаётся непрочный переходный слой. Для систем класса H (180 °C) рекомендуется заменять ГМС-ТТ на гибкий стекломиканит ФМК с кремнийорганикой исходно; ГМС-ТТ оптимален для класса B и пропитки глифтальными лаками.

Купить ГМС-ТТ 0,13 мм ТУ — цена и доставка

Толщина 0,13 мм идёт под заказ при объёме от 50 кг с готовностью 7-10 рабочих дней; меньшая партия отгружается со складского остатка в Красноярске, если позиция есть на момент запроса. Стандартный лист 920×920 мм с допуском ±0,02 мм по толщине после калибровки.

Для серийного цеха обмоточного производства тяговых машин фиксируется квартальная норма 200-400 кг с резервированием на складе. Раскрой под пазовую заготовку и межслоевую полосу выполняется на дисковом плоттере с точностью ±0,3 мм по контуру; кромка ровная без расщепления стеклоткани.
