ГФК 0,2 мм: что это за материал

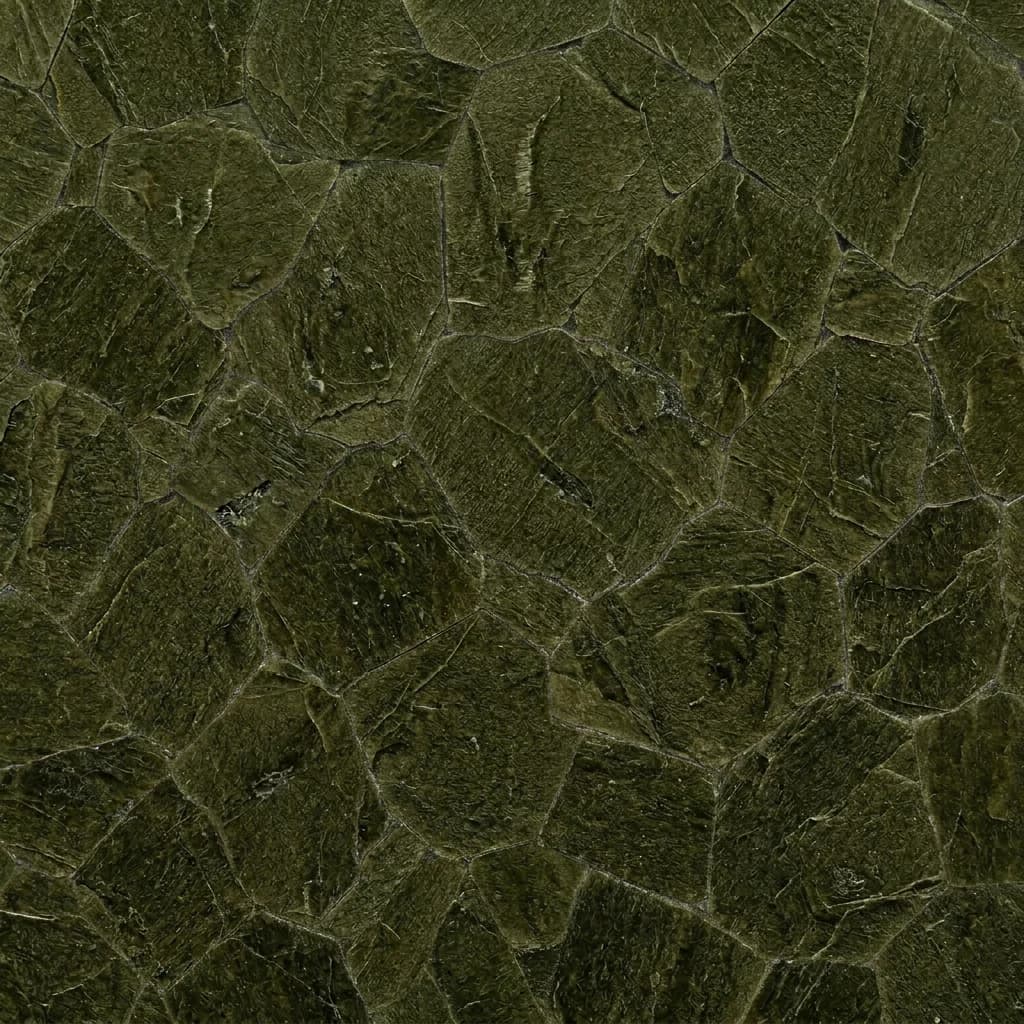

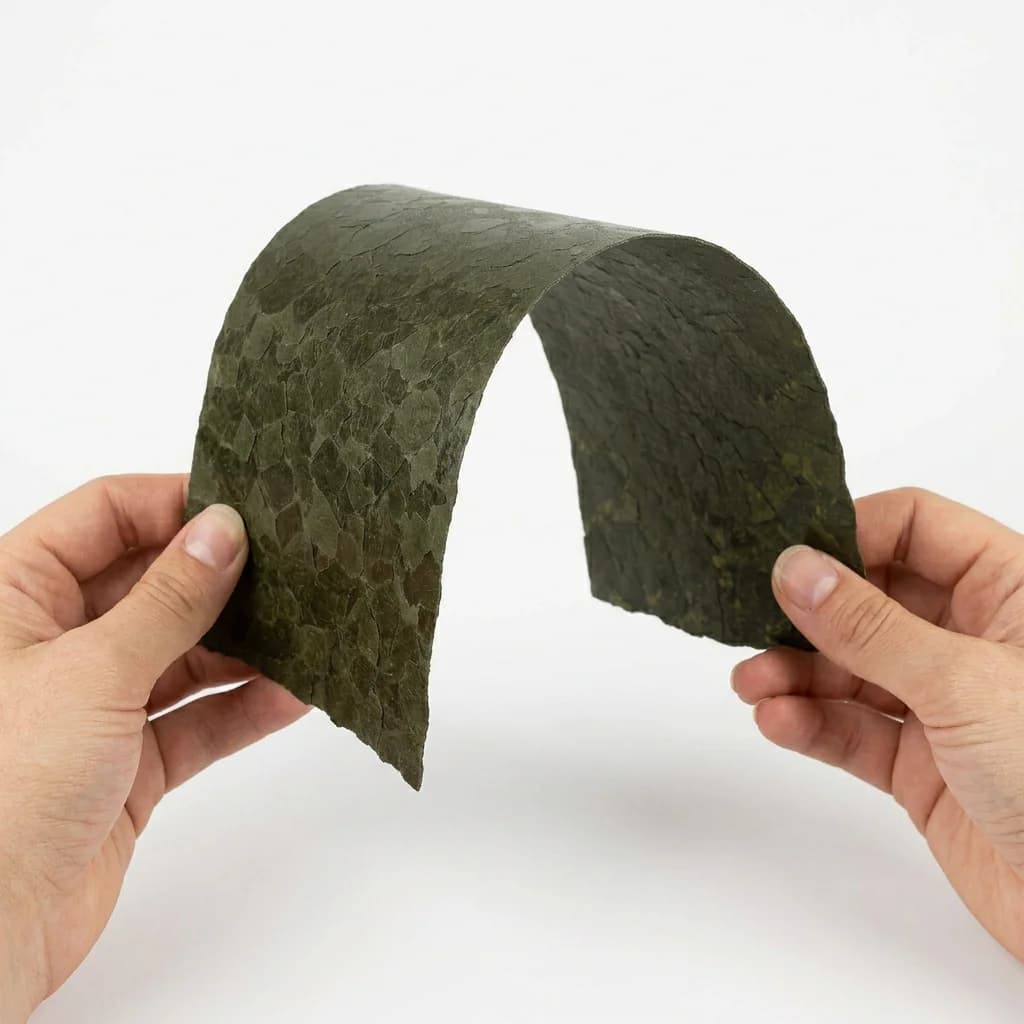

ГФК — гибкий листовой миканит на флогопите с кремнийорганический лак, без наружной подложки. На этой странице показано исполнение по ГОСТ 6120-75; его показатели нельзя автоматически переносить на материал по другому нормативному документу.
Эта карточка относится к толщине 0,2 мм. Толщина задаёт геометрию изоляционного слоя, но не заменяет выбор марки, связующего, подложки и нормативного исполнения.
- Марка
- ГФК
- Толщина
- 0,2 мм
- Документ
- ГОСТ 6120-75
0,20 мм
≥2,7 кВ
ГОСТ 6120-75
до 180 °C (класс H)

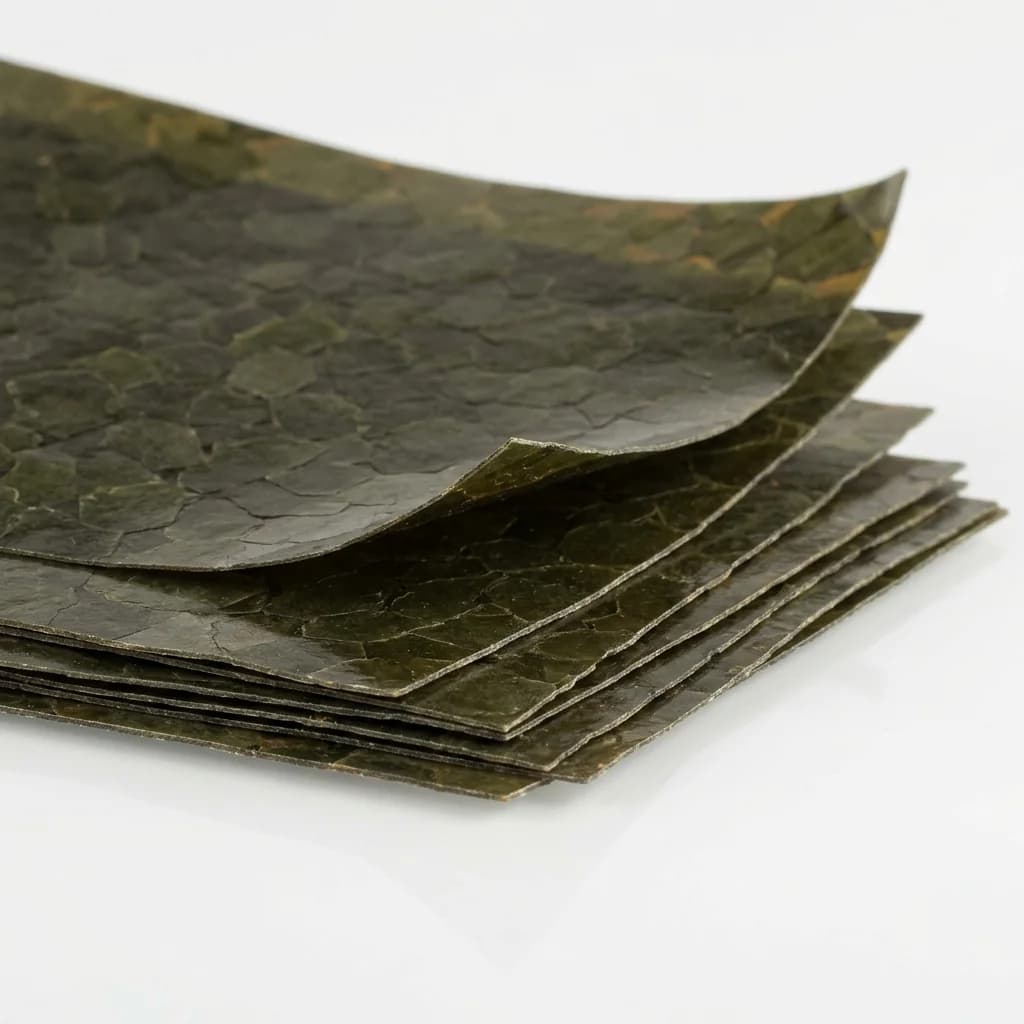

Миканит гибкий ГФК 0,20 мм по ГОСТ 6120-75 — флогопит с кремнийорганическим связующим, класс нагревостойкости H (до 180 °C). Поставка через ООО «ИзолитПром» с выдачей паспорта качества. Единственная марка H-класса в ГОСТ 6120-75.
Межфазные прокладки тяговых двигателей маневровых тепловозов и крановых машин-грейферов металлургии.
Состав и конструкция ГФК
- Слюдяная основа
- флогопит
- Связующее
- кремнийорганический лак
- Наружная подложка
- без подложки
- Нормативное исполнение
- ГОСТ 6120-75
Характеристики ГФК 0,2 мм
Значения ниже относятся к ГОСТ 6120-75. Там, где нормативная таблица не содержит отдельной строки для этой толщины, точную цифру не получают интерполяцией.
| Показатель | Значение |
|---|---|
| Номинальная толщина | 0,2 мм |
| Электрическая прочность | не менее 24 кВ/мм для высшего сорта и 23 кВ/мм для первого сорта |
| Пробивное напряжение | не менее 2,7 кВ в отдельных точках |
| Доля слюды | 69–88 % |
| Доля связующего | 12–31 % |
| Доля летучих веществ | не более 5 % |
Технические характеристики
| Толщина / допуск | 0,20 мм · +0,05 / -0,04 мм (ВС) / ±0,12 мм (1С) |
| Размер листа | 600×900 мм · по ГОСТ 25045-81 допускается 450–1100 мм ±15 мм. Другие размеры — по запросу. |
| Слюда | Флогопит, 69–88% (Табл. 3 ГОСТ 6120-75) |
| Связующее | Кремнийорганический лак (полисилоксан), 12–31% |
| Летучих веществ | ≤5% |
| Электрическая прочность | ≥24 / ≥23 кВ/мм (ВС/1С) · пробивное ≥2,7 кВ |
| Удельное сопротивление | ≥1·10¹³ Ом·см (в исходном состоянии) |
| Масса 1 м² | 0,350 кг (Прил. 2 ГОСТ 6120-75, без подложки) |
| Радиус изгиба | Ø 20 мм (радиус изгиба 10 мм) по ГОСТ 25045-81 п. 5.10 |
| Класс нагревостойкости | H · до 180 °C (ГОСТ 8865-93) |
Применение ГФК толщиной 0,2 мм
Позицию рассматривают для гибкой электроизоляции, когда документацией узла предусмотрены марка ГФК, исполнение ГОСТ 6120-75 и слой 0,2 мм. Если исходная спецификация неизвестна, до заказа сверяют конструкцию узла и требования к электрическому контролю.
Толщина сама по себе не подтверждает пригодность материала: одинаковый размер листа может быть у марок с другой слюдой, связующим или подложкой.
Применение ГФК 0,20 мм
Толщина 0,20 мм при пробивном ≥2,7 кВ и классе нагревостойкости H — рабочая толщина для межфазных прокладок и межслойной изоляции в тяговых машинах маневрового и промышленного железнодорожного транспорта, а также в крановых машинах тяжёлой металлургии.
Первая отрасль — тяговые электродвигатели маневровых тепловозов: ТЭМ2, ТЭМ18 (ГП-300, ГП-311 — главные генераторы и вспомогательные машины тяги), ТГМ4 (гидропередачи с электроприводом). Маневровые локомотивы работают в повторно-кратковременном режиме с постоянными пусками-остановками, тепловой режим тяговых машин не такой тяжёлый, как у магистральных, но длительные пиковые нагрузки всё равно выводят обмотку на 150–160 °C. Межфазные прокладки из ГФК 0,20 мм по сравнению с ГФС 0,20 мм обеспечивают 2–3-кратный запас по температурному ресурсу.
Вторая область — крановые электромагнитные и грейферные машины металлургии: привода грейферов мартеновских и электродуговых печей, электромагниты для погрузки металлолома на скрапном дворе, машины шихтовых кранов. В этих машинах близость к раскалённому металлу и непрерывные термические циклы — класс H обязателен; ГФК 0,20 мм в межфазных прокладках и бандажировании обмоток штатно применяется для всех сертифицированных по классу H крановых машин.
Третья ниша — бандажирование лобовых частей обмоток высоковольтных машин класса H с водяным охлаждением: турбогенераторы типа ТВВ-800, ТВВ-1200 (с водяным охлаждением обмотки статора), крупные синхронные компенсаторы КСВБ-50, КСВ-160 на подстанциях высокого напряжения. Для лобовых частей обмотки, где перепады температур самые значительные, применяются гибкие полосы ГФК 0,20 мм с перехлёстом. Для пазовой изоляции этих машин используют толщины 0,40 мм и 0,50 мм.
Сравнение ГФК 0,2 мм с соседними толщинами
Сравнение отвечает только на вопрос выбора толщины внутри одной марки и одного документа. Для замены марки отдельно сравнивают состав и конструкцию.
| Толщина | Электрическая прочность | Пробивное напряжение |
|---|---|---|
| 0,15 мм | не менее 24 кВ/мм для высшего сорта и 23 кВ/мм для первого сорта | не менее 2,1 кВ в отдельных точках |
| 0,2 мм | не менее 24 кВ/мм для высшего сорта и 23 кВ/мм для первого сорта | не менее 2,7 кВ в отдельных точках |
| 0,25 мм | не менее 24 кВ/мм для высшего сорта и 23 кВ/мм для первого сорта | не менее 3,2 кВ в отдельных точках |
ГФК 0,2 мм по ГОСТ и ТУ
Для одной марки нормативные исполнения сопоставляют отдельно. Наличие той же толщины ещё не подтверждает одинаковые показатели или взаимозаменяемость.
| Параметр | ГОСТ 6120-75 | ТУ |
|---|---|---|
| Толщина в каталожном ряду | 0,2 мм представлена | 0,2 мм представлена |
| Доля слюды | 69–88 % | не менее 90 % |
| Доля связующего | 12–31 % | не более 5 % |
| Электрическая прочность | не менее 24 кВ/мм для высшего сорта и 23 кВ/мм для первого сорта | не менее 19 кВ/мм |
| Пробивное напряжение | не менее 2,7 кВ в отдельных точках | не менее 2,9 кВ в отдельных точках |
Документы, обозначение и полное описание
В заявке достаточно указать ГФК, ГОСТ 6120-75, толщину 0,2 мм, размер и количество. Для ТУ публично используется обозначение без номера.
Условное обозначение при заказе
- Высший сорт:
Миканит ВС ГФК 0,20—50—1 ГОСТ 6120-75 - Первый сорт:
Миканит 1С ГФК 0,20—50—1 ГОСТ 6120-75
Вопросы и ответы
В маневровых тепловозах ТЭМ2 межфазные прокладки сделаны из ГФК или из ГФС?
По паспорту тяговых машин тепловозов ТЭМ2 / ТЭМ18 с моторами ЭД-133 и ЭД-118 — класс изоляции H, то есть ГФК. На практике в старых локомотивных депо при ремонте иногда заменяют на ГФС из соображений экономии — это снижает ресурс обмотки и формально является отступлением от паспорта. Для сертифицированного ремонта согласно ТУ 24.140.04 требуется именно ГФК. При заказе уточните необходимость сопровождения протоколом испытаний.
Как ведёт себя ГФК 0,20 мм при пропитке в системе класса H?
Удовлетворительно для кремнийорганических пропиточных лаков КО-916, КЭ-3 в вакуумно-нагнетательных системах с последующей пропиткой. Полисилоксановое связующее ГФК хорошо смачивается полисилоксановыми пропитками — на разделе родственных материалов нет межфазных проблем. Для полиимидных пропиток (ПЭ-984, ПЭ-943) совместимость также хорошая, но требует согласования температурных режимов сушки.
Почему в крановых двигателях металлургии выбирают именно 0,20 мм, а не 0,25 мм?
По геометрии паза и коэффициенту заполнения обмоткой. В серии ДП-82 для мостовых кранов 250-тонников паз рассчитан на слой изоляции 0,20 мм — увеличение до 0,25 мм требует уменьшения сечения обмоточного провода или пересчёта обмоточных данных, что снижает мощность машины. При капитальном ремонте сохраняют паспортную толщину изоляции, а класс обеспечивают выбором марки (ГФК 0,20 мм вместо ГФС 0,20 мм) — это безрисковая замена, так как пробивные напряжения одинаковые при разных классах нагревостойкости.
Подробнее о марке ГФК (единственная H-класс марка в ГОСТ 6120-75, кремнийорганическое связующее, применение в тяговых двигателях, ЧРП-машинах, импортные аналоги) — в описании категории.
Заказать ГФК 0,20 мм
Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru. Срок отгрузки уточняется при расчёте заказа. Доставка по России: ПЭК, Деловые линии, СДЭК. Условия цены зависят от объёма партии и уточняются при расчёте.
Что можно написать в заявке
Можете указать марку ГФК, ГОСТ 6120-75, толщину 0,2 мм, размер и количество. Если часть параметров неизвестна, опишите узел и приложите чертёж.
