Миканит гибкий ГФК 0,45 мм ГОСТ 6120-75

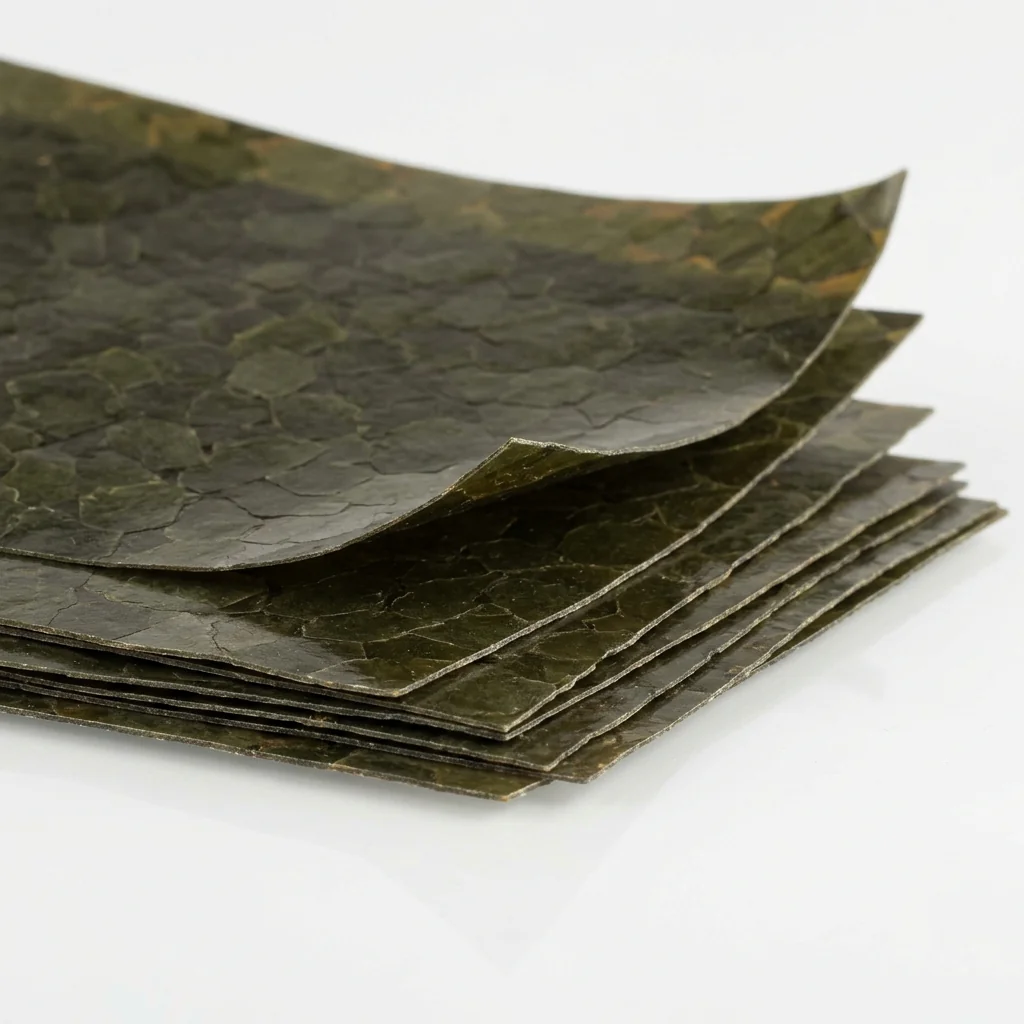

Миканит гибкий ГФК 0,45 мм по ГОСТ 6120-75 — листовой электроизоляционный материал на основе флогопита с кремнийорганическим связующим. Производство ООО «ИзолитПром» с выдачей паспорта качества. Класс нагревостойкости H (до 180 °C по ГОСТ 8865-93) — единственная в ГОСТ 6120-75 марка класса H.

Предмаксимальная толщина пазовой изоляции тяговых двигателей и машин с ЧРП класса H.

Технические характеристики

Толщина / допуск	0,45 мм · ±0,08 мм (высш. сорт) / ±0,15 мм (1-й сорт)
Размер листа	600×900 мм · по ГОСТ 25045-81 допускается 450–1100 мм ±15 мм

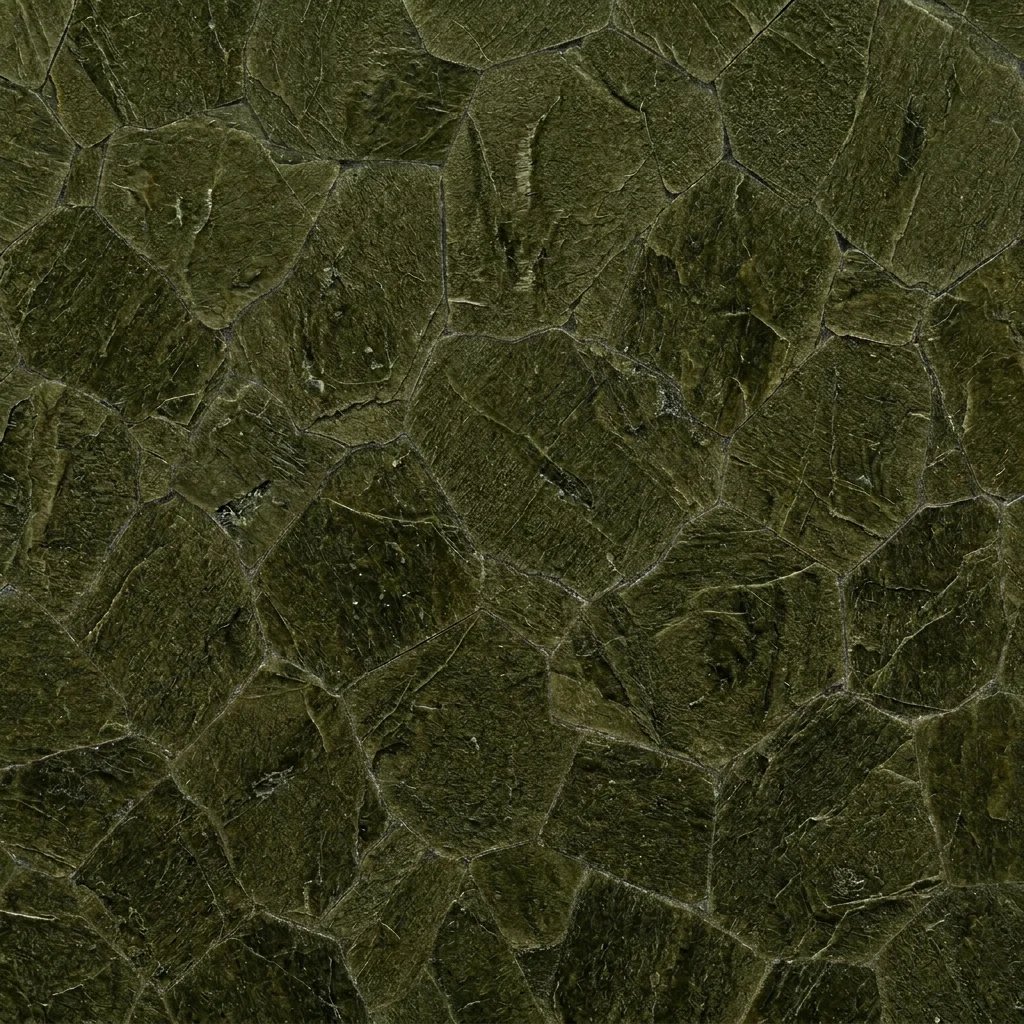

Слюда	Флогопит, 69–88% (Табл. 3 ГОСТ 6120-75)
Связующее	Кремнийорганический лак (полисилоксан), 12–31%
Летучих веществ	≤5%
Электрическая прочность	≥22 / ≥19 кВ/мм (ВС/1С) · пробивное ≥5,5 кВ
Удельное сопротивление	≥1·10¹³ Ом·см (в исходном состоянии)
Масса 1 м²	0,780 кг (Прил. 2 ГОСТ 6120-75)

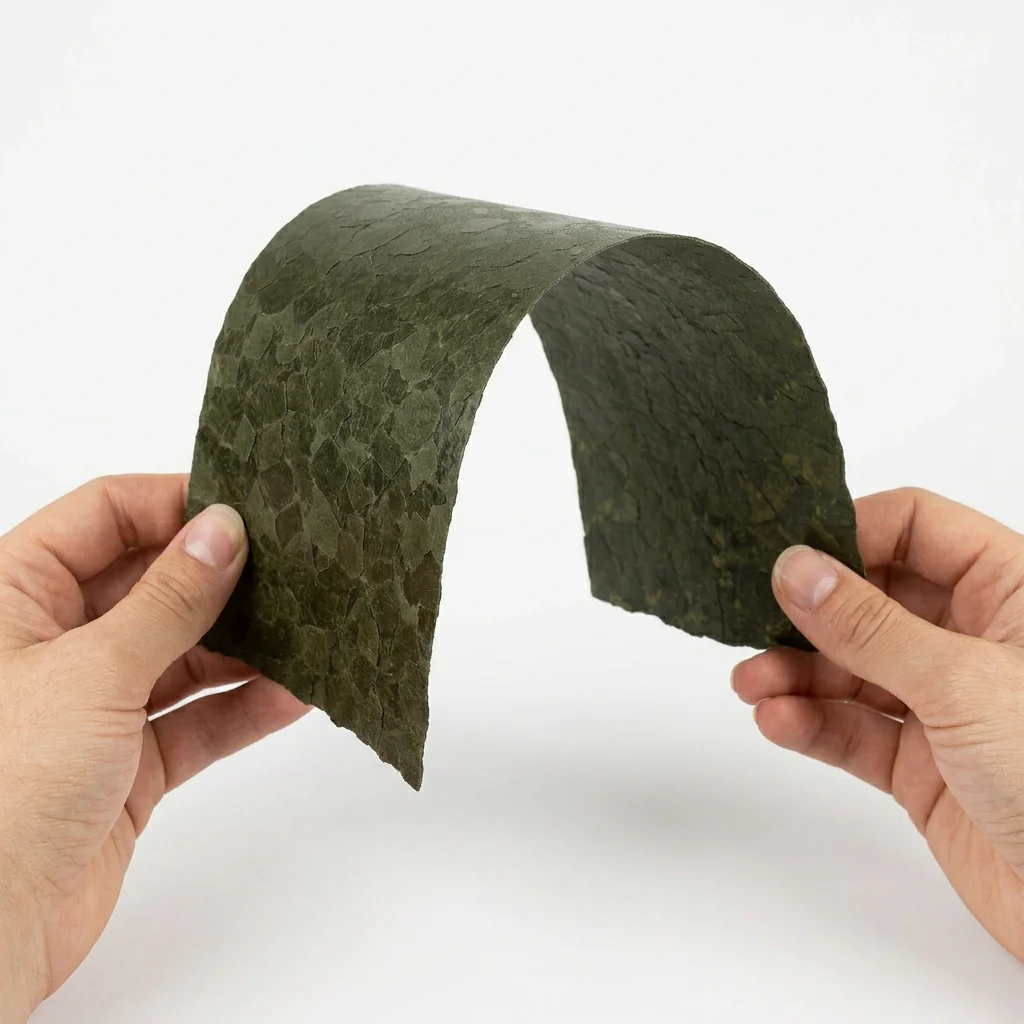

Радиус изгиба	Ø 45 мм (радиус 22,5 мм) по ГОСТ 25045-81 п. 5.10
Класс нагревостойкости	H · до 180 °C (ГОСТ 8865-93)

Применение ГФК 0,45 мм

Толщина 0,45 мм — предмаксимальная в нормативном ряду ГОСТ 6120-75, предпоследняя перед 0,50 мм. В варианте класса H (кремнийорганическое связующее) применяется в пазовой изоляции тяговых электродвигателей и промышленных машин, где сочетаются повышенная тепловая нагрузка (до 180 °C) и требование стойкости к импульсным перенапряжениям от ЧРП.

Ключевая область — тяговые электродвигатели магистральных электровозов постоянного и переменного тока при капитальном ремонте по паспорту с 0,45 мм. В машинах нового поколения с асинхронным частотно-регулируемым приводом 0,45 мм ГФК выступает как переходная между стандартной пазовой 0,40 и максимальной 0,50 мм — выбирается когда по геометрии паза и коэффициенту заполнения 0,50 избыточна, а 0,40 не даёт нужного запаса по пробивному при импульсных перенапряжениях от ШИМ-инверторов.

Вторая область — промышленные ЧРП-приводы высокой мощности: главные моторы компрессоров магистральных газопроводов, насосы первичного контура АЭС, двигатели мельниц в цементных производствах при работе от частотных преобразователей с ШИМ 4–16 кГц. У этих машин требование класса H — не избыточность, а необходимость по тепловому режиму и стойкости к коронным разрядам в микрополостях изоляции.

Третья сфера — крановые и металлургические машины с термической нагрузкой: приводы прокатных станов горячей прокатки, электроплавильные печи постоянного тока, грейферные крановые двигатели в зонах с повышенной температурой воздуха. ГФК 0,45 мм работает в зоне тепловой стабильности флогопита + кремнийорганики, которой не обеспечивают ни ГФС (глифталь, 130 °C), ни ГФЧ (битум, 130 °C).

Сравнение толщин ГФК

Толщина	Пробивное
0,15 мм	≥2,1 кВ	Подробнее
0,20 мм	≥2,7 кВ	Подробнее
0,25 мм	≥3,2 кВ	Подробнее
0,30 мм	≥3,8 кВ	Подробнее
0,35 мм	≥4,4 кВ	Подробнее
0,40 мм	≥5,0 кВ	Подробнее
0,45 мм	≥5,5 кВ	← вы здесь
0,50 мм	≥6,3 кВ	Подробнее

Условное обозначение при заказе

• Высший сорт: Миканит ВС ГФК 0,45—50—1 ГОСТ 6120-75
• Первый сорт: Миканит 1С ГФК 0,45—50—1 ГОСТ 6120-75

Вопросы и ответы

Почему ГФК 0,45 мм имеет пробивное ≥5,5 кВ, а ГМС 0,45 — ≥6,3 кВ?

Разница в типе слюды. Мусковит (ГМС) имеет электрическую прочность выше флогопита (ГФК) при одинаковой толщине. Но мусковит — класс B (130 °C), флогопит с кремнийорганическим связующим — класс H (180 °C). Выбор между ГМС и ГФК идёт по температуре, а не по пробивному: если нужен класс B с максимальным пробивным — ГМС; если нужен класс H с длительной стойкостью к импульсам — ГФК.

Нужен ли ГФК 0,45 для стандартных асинхронных двигателей класса B?

Нет. Для машин класса B (обычные асинхронные АИР, 4А, коммутаторные машины постоянного тока с прямым питанием) избыточно брать ГФК — дороже и не даёт преимущества при 130 °C. Для класса B оптимален ГМС или ГФС. ГФК обоснован когда машина паспортом класса H или работает на реальной температуре выше 130 °C (тяговые, металлургия, ЧРП).

Что делать если нужен ГФК 0,45, а на складе только 0,40 или 0,50?

0,50 мм — безопасная замена (пробивное 6,3 кВ, класс H сохраняется, но увеличивается толщина). 0,40 мм снижает пробивное с 5,5 до 5,0 кВ — допустимо при достаточном расчётном запасе. Для тяговых машин с паспортом 0,45 мм замена требует согласования с ремонтной документацией.

Подробнее о марке ГФК (единственная марка класса H в ГОСТ 6120-75, сравнение с ГМС / ГФС / ГФЧ, кремнийорганическое связующее, применение в тяговых машинах и ЧРП, типичные ошибки) — в описании категории.
