Миканит коллекторный КФП 1,1 мм ГОСТ 2196-75

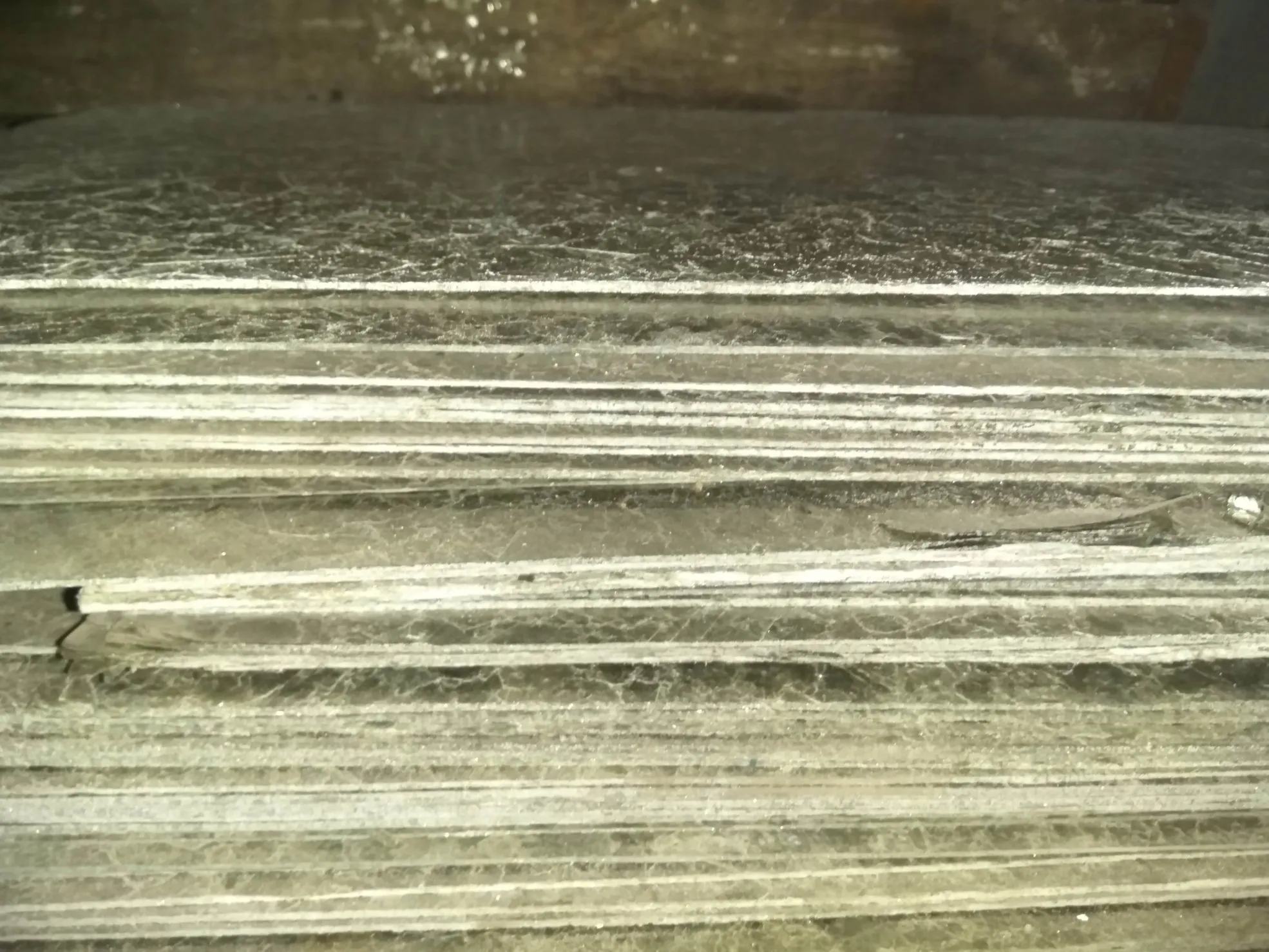

Миканит коллекторный КФП 1,10 мм по ГОСТ 2196-75 — жёсткий листовой электроизоляционный материал из щипаной слюды-флогопита на полиэфирном связующем (≤4,5%). Производство ООО «ИзолитПром» с выдачей паспорта качества. Применяется в коллекторах крупных электрических машин постоянного тока, где расчётное межламельное напряжение требует прокладки с испытательным напряжением около 7,7 кВ.

Технические характеристики

Толщина / допуск	1,10 мм · среднее ±0,04 мм, в отдельных точках ±0,08 мм
Размер листа	600×900 мм · по ГОСТ 25045-81
Слюда	Щипаный флогопит по ГОСТ 3028-78
Связующее	Полиэфирная смола, ≤4,5% массы
Электрическая прочность	≥19 кВ/мм · пробивное ≥7,70 кВ (7 кВ/мм × 1,10)
Расслаиваемость	≤4%
Суммарная усадка	≤10% при 80 МПа и 180 °C; горячая ≤2%
Класс нагревостойкости	B / 130 °C
Масса 1 м²	2,715 кг/м² (Приложение 1 ГОСТ 2196-75)

Применение КФП 1,10 мм

1,10 мм — рабочая толщина коллекторной изоляции в крупных электрических машинах постоянного тока с повышенными требованиями к диэлектрической прочности межламельного промежутка: главные приводы прокатных клетей среднесортных и мелкосортных станов, шахтные подъёмные машины (грузовые и клетьевые), подруливающие устройства и гребные двигатели судов доинверторной эпохи, экскаваторные электроприводы.

В таких машинах расчётное межламельное напряжение может достигать 30–50 В при пиковых режимах, а с учётом коммутационных перенапряжений при реверсах и короткозамкнутых секциях под щёткой мгновенные значения поднимаются в разы. Толщина 1,10 мм обеспечивает испытательный запас 7,70 кВ — десятикратно перекрывает расчётные значения, что и требуется от качественной коллекторной изоляции.

Выбор КФП против КФГ при 1,10 мм: у КФП нормировка ≤4% по расслаиванию (у КФГ 1,10 мм — ≤10%), что в крупных высокоскоростных коллекторах с большим моментом инерции ротора продлевает ресурс межламельной прокладки при циклических нагрузках. У КФГ при 1,10 мм норма расслаивания ослаблена — это отражено в Табл. 3 ГОСТа.

Сравнение толщин КФП

Толщина	Пробивное
0,90 мм	≥6,30 кВ	Подробнее
1,00 мм	≥7,00 кВ	Подробнее
1,05 мм	≥7,35 кВ	Подробнее
1,10 мм	≥7,70 кВ	← вы здесь
1,15 мм	≥8,05 кВ	Подробнее
1,20 мм	≥8,40 кВ	Подробнее
1,30 мм	≥9,10 кВ	Подробнее
1,40 мм	≥9,80 кВ	Подробнее
1,50 мм	≥10,50 кВ	Подробнее

Условное обозначение при заказе

• Слюда размера 6: Миканит КФП 1,1—6 ГОСТ 2196-75
• Слюда размера 10: Миканит КФП 1,1—10 ГОСТ 2196-75

Вопросы и ответы

Какая разница в расслаивании КФП 1,10 и КФГ 1,10?

Существенная. У КФП — ≤4% (одинаково по всему ряду), у КФГ при 1,10 мм — ≤10% (в ГОСТе сделано послабление для «средне-толстых» глифталевых прокладок). В практическом смысле это означает, что КФП держит структуру слюды в массе связующего лучше при продороживании и длительной эксплуатации, особенно при высокой окружной скорости коллектора.

Можно ли 1,10 мм КФП заменить на 2×0,55 мм?

Формально — ГОСТ 2196-75 п. 1.2 разрешает склейку из двух калиброванных листов только для толщин 0,8 мм и более, и при этом миканит должен соответствовать нормам Табл. 3 как единое целое. Производитель определяет технологию (одноэтапная прессовка или склейка двух калиброванных полуфабрикатов). Самостоятельная укладка двух тонких прокладок в коллектор вместо одной толстой — нарушение конструкции: появляется дополнительная граница раздела, на которой может развиваться частичный разряд.

Подходит ли КФП 1,10 мм для генератора тепловоза?

Для тягового генератора в ГОСТе предназначена марка КФА (нагревостойкая, с минеральным связующим). КФП с полиэфиром и классом B — для общепромышленных машин. Применение КФП на тяговом тепловозном генераторе — только по письменному согласованию с конструктором машины, с полным термическим расчётом режима работы коллектора.

Подробнее о марке КФП — в описании категории КФП.
