Миканит коллекторный — поставка со склада и под заказ

Миканит коллекторный купить Оптом, со склада и под заказ: КФА, КФШ, КФГ по ГОСТ 2196-75 в наличии. Цена — по запросу от объёма. Отгрузка в течение 24 часов, паспорт качества, доставка по России.

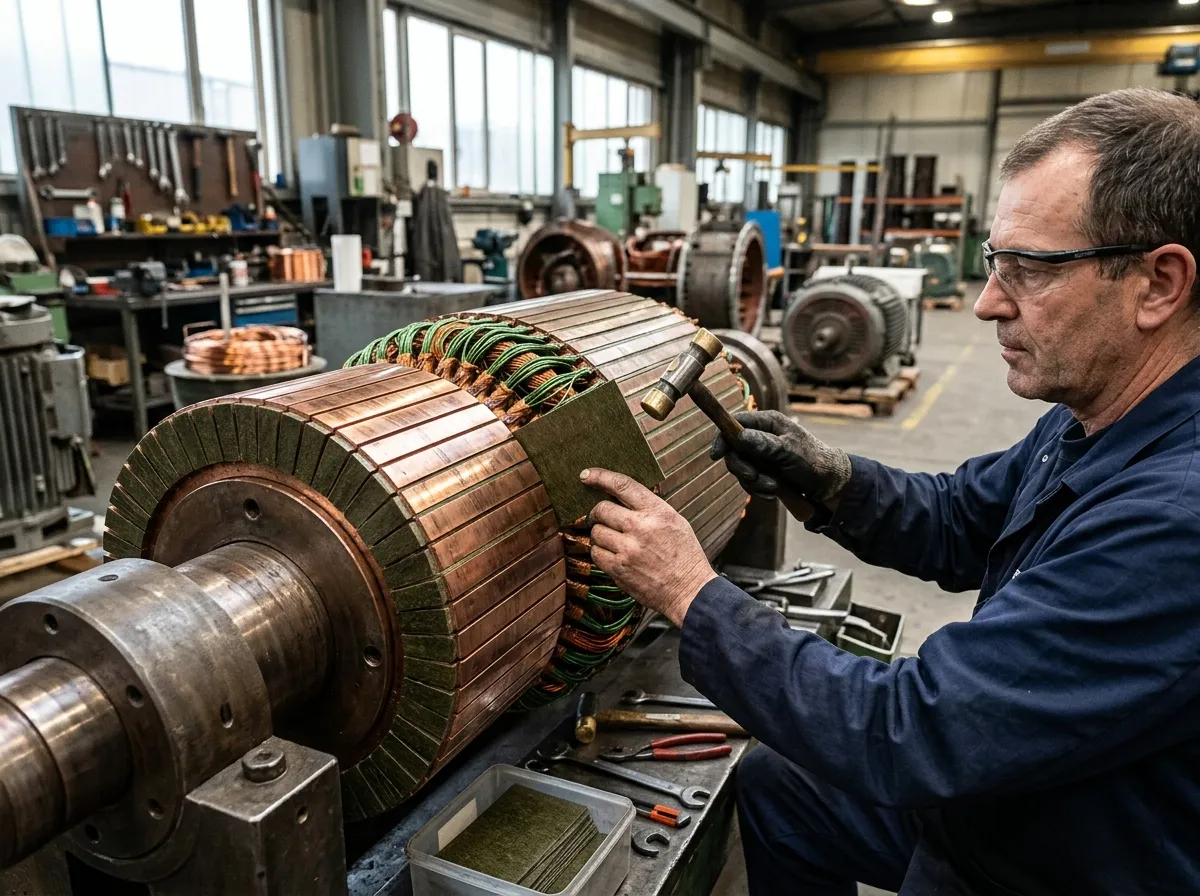

Миканит коллекторный — прессованный листовой электроизоляционный материал на основе щипаной слюды. Применяется как межламельная прокладка в коллекторах электрических машин: тяговых и промышленных электродвигателей, генераторов локомотивов, судовых установок, прокатных станов. Работает одновременно под нагрузкой электрического поля, высокой температуры и давления горячей запрессовки (до 80 МПа при 155–160 °С). Это самое жёсткое сочетание условий среди листовых слюдяных материалов — и именно под него оптимизированы состав и механика каждой марки.

Марки и рабочие температуры

По по техническим условиям выпускается семь марок миканита коллекторного. Каждая буква в обозначении несёт смысл: К — коллекторный, Ф — флогопит, М — мусковит, Ш — шеллак, Г — глифталь, П — полиэфир, С — силикон, А — армирован стеклотканью, суффикс -1 — тоже армирован стеклотканью (для КФШ-1 и КФП-1).

Рабочие температуры указаны по ТУ — они отражают реальный режим эксплуатации. Класс нагревостойкости по ГОСТ 26103-84 — отдельный параметр, его не следует смешивать с допустимой температурой из таблицы выше.

Толщины и размеры листов

По ГОСТ 2196-75 стандартный ряд толщин — от 0,40 до 1,50 мм. Собственные технические условия по техническим условиям расширяют его существенно: от 0,10 мм до 10,0 мм стандартная поставка, до 50,0 мм — спецзаказ по согласованию. Полный ряд номинальных толщин: 0,10; 0,15; 0,20; 0,25; 0,30; 0,40; 0,50; 0,60; 0,70; 0,80; 0,90; 1,00; 1,50; 2,00; 3,00; 4,00; 5,00; 6,00; 8,00; 10,00 мм. Минимальный формат листа — 500×600 мм, допуск ±15 мм по каждой стороне.

Разнотолщинность критична для межламельных прокладок: допуск по ТУ составляет ±0,02–0,05 мм в зависимости от толщины. Это обеспечивает равномерное давление запрессовки по всему коллектору без перекосов и локальных перегрузок.

Электрические и механические характеристики

Миканит коллекторный — жёсткий материал с хорошей штампуемостью. Механическая обработка (резка, штамповка прокладок) не приводит к расслоению при соблюдении условий хранения. Основные параметры из по техническим условиям:

• Прочность на изгиб — не менее 120 МПа (КФШ, КМС) и 140–160 МПа (армированные марки и КФА)
• Электрическая прочность — не менее 18 кВ/мм (КФШ, КМС) и 20 кВ/мм (КФП, КФГС, КФА)
• Сопротивление изоляции при 23 °С — от 10¹⁵ Ом·см (КФШ) до 10¹⁷ Ом·см (КФА)
• Сопротивление изоляции при 500 °С — от 10¹⁰ до 10¹² Ом·см (сохраняется в рабочем режиме)
• Водопоглощение — не более 1,5 % (КФШ) и 1,0 % (остальные марки)
• Плотность — 2,05–2,15 г/см³ для всех марок
• Огнестойкость — класс UL94 V-0

Доля слюды в материале — не менее 85–90 %, доля связующего — не более 10–15 %. Высокое содержание слюды — основа стабильности электрических свойств при нагреве.

Как выбрать марку под задачу

Ориентиры при подборе миканита коллекторного:

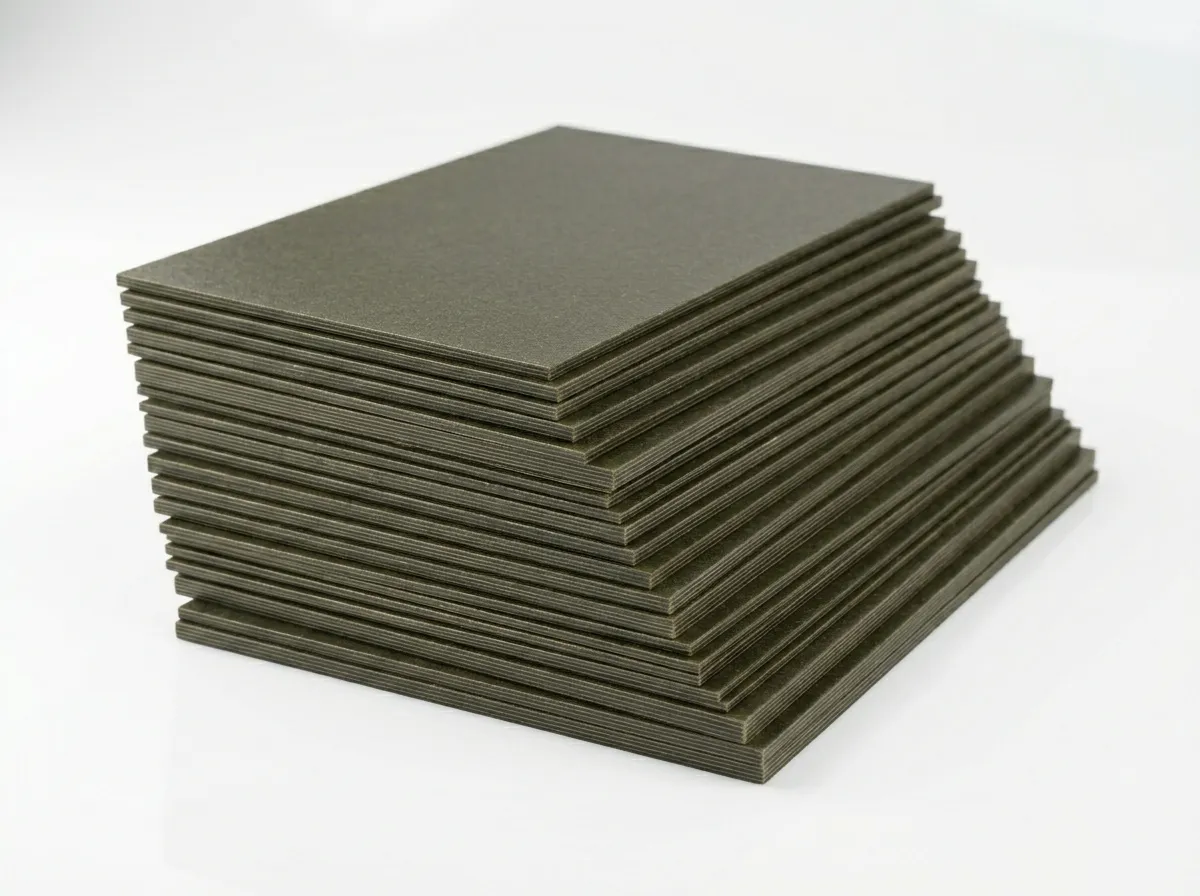

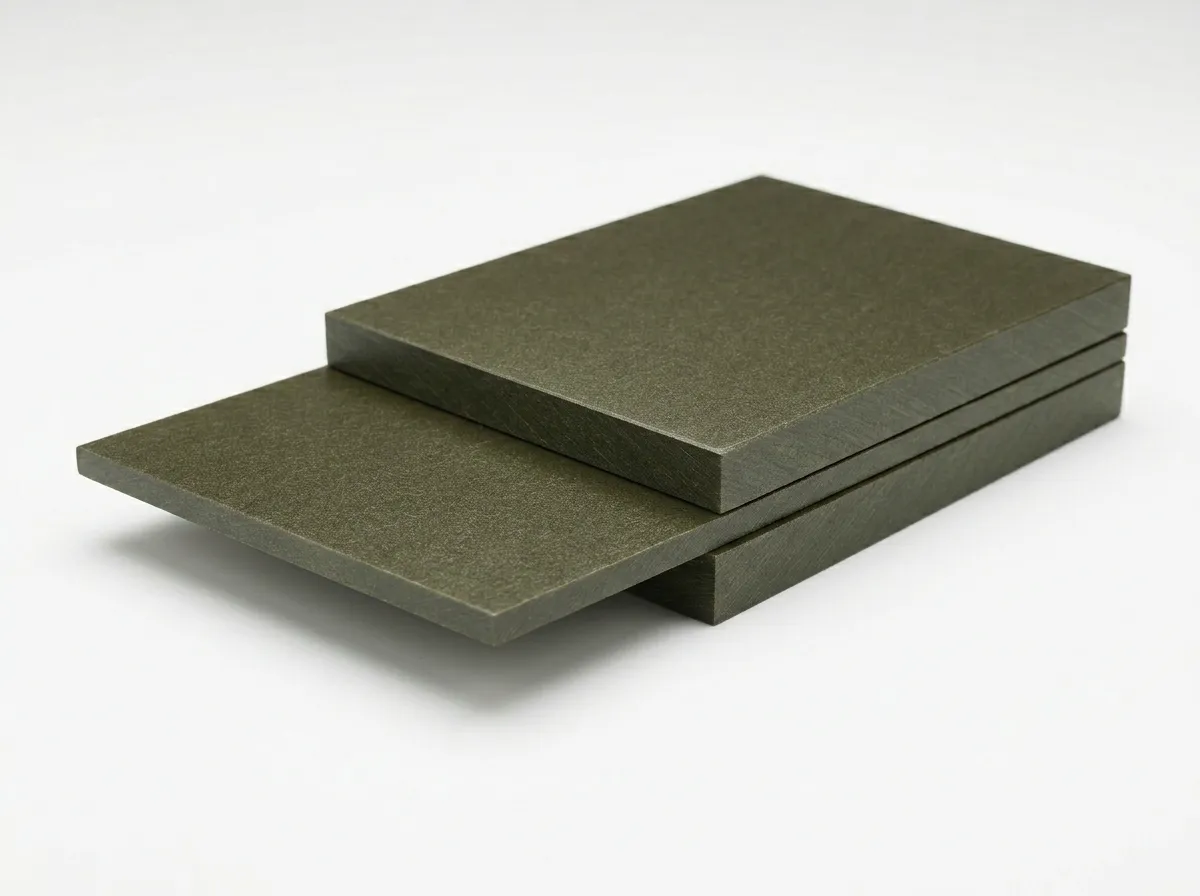

• КФШ / КФШ-1 — стандартный выбор для большинства промышленных электродвигателей до 550 °С постоянно. КФШ-1 отличается армированием стеклотканью — выше прочность на изгиб при ударных нагрузках.

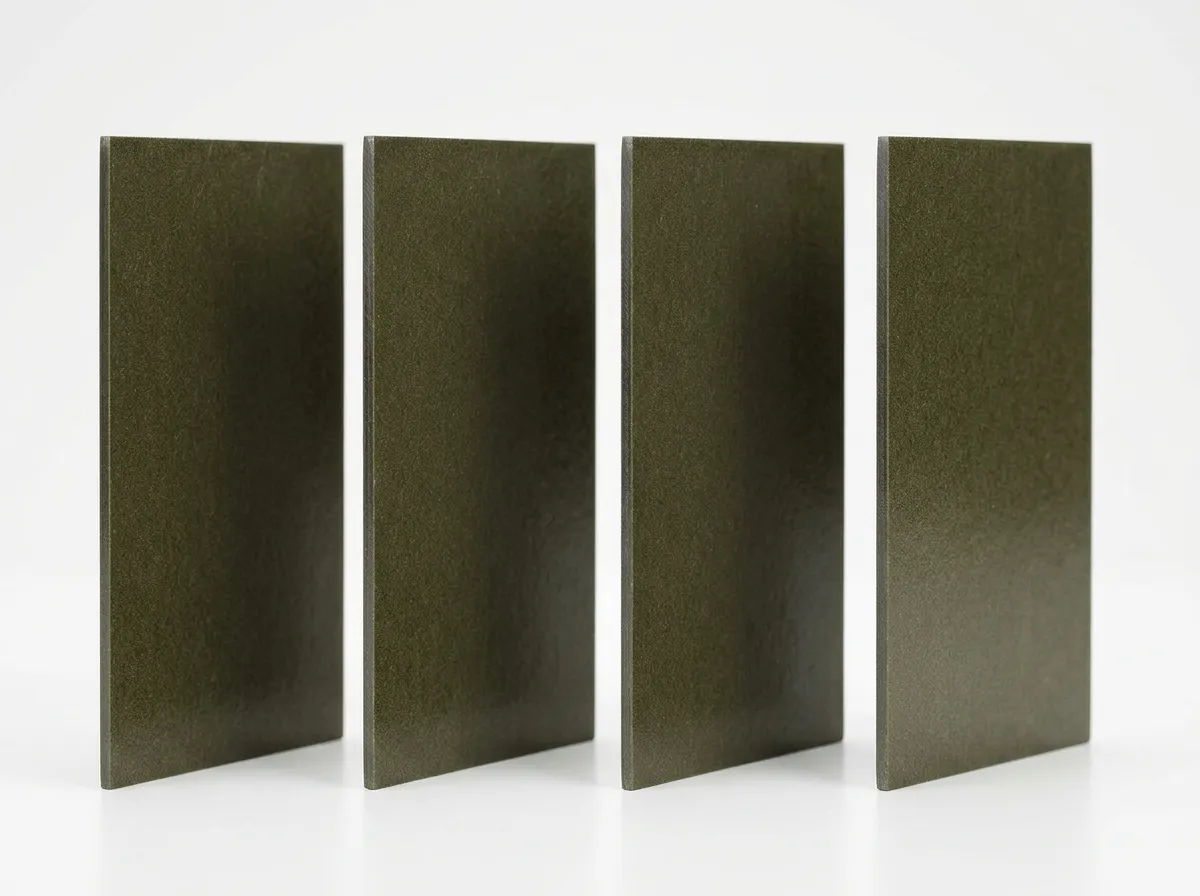

• КМС — мусковит вместо флогопита, силиконовое связующее. Применяется там, где флогопит недоступен или есть ограничения по связующему. Температурный диапазон тот же — до 550 °С.

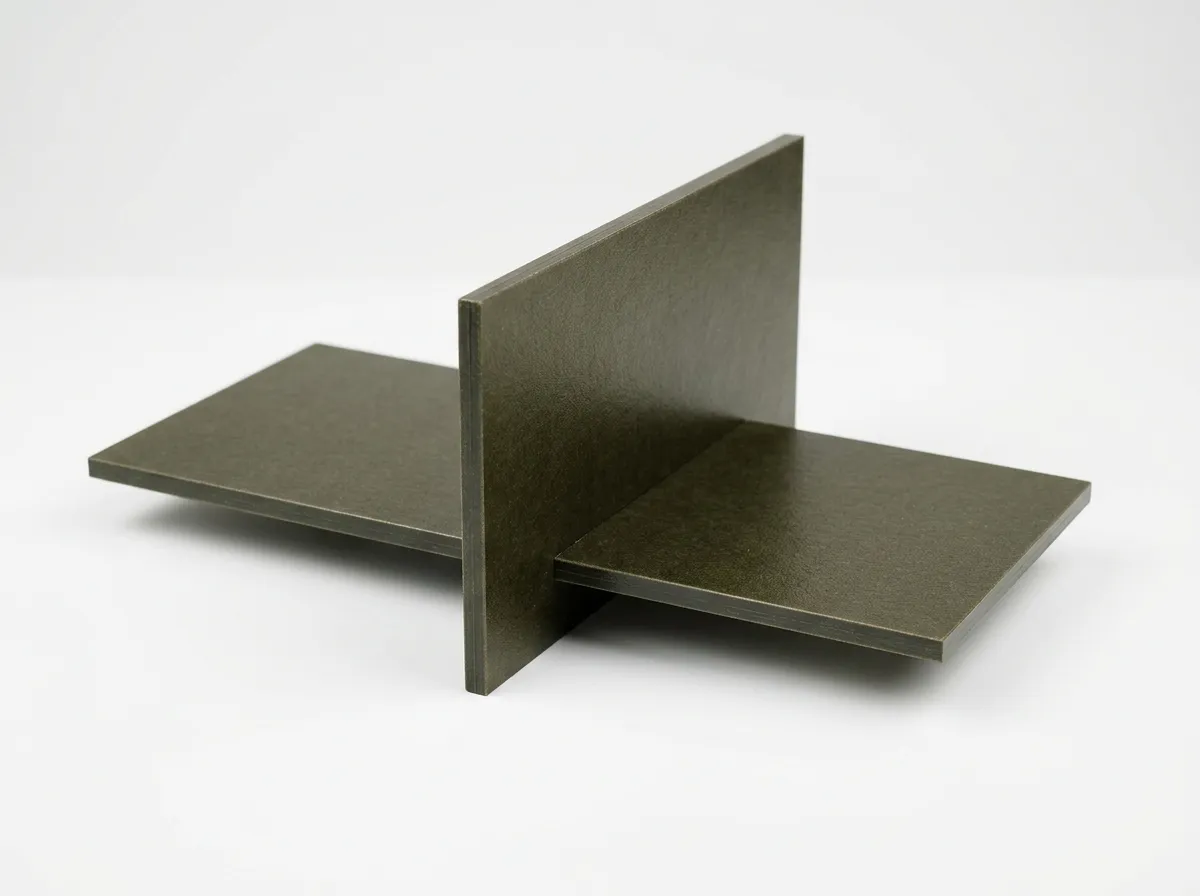

• КФП / КФП-1 / КФГС — режим до 650 °С постоянно и до 800 °С кратковременно. Подходят для тяговых машин с интенсивными пусковыми режимами.

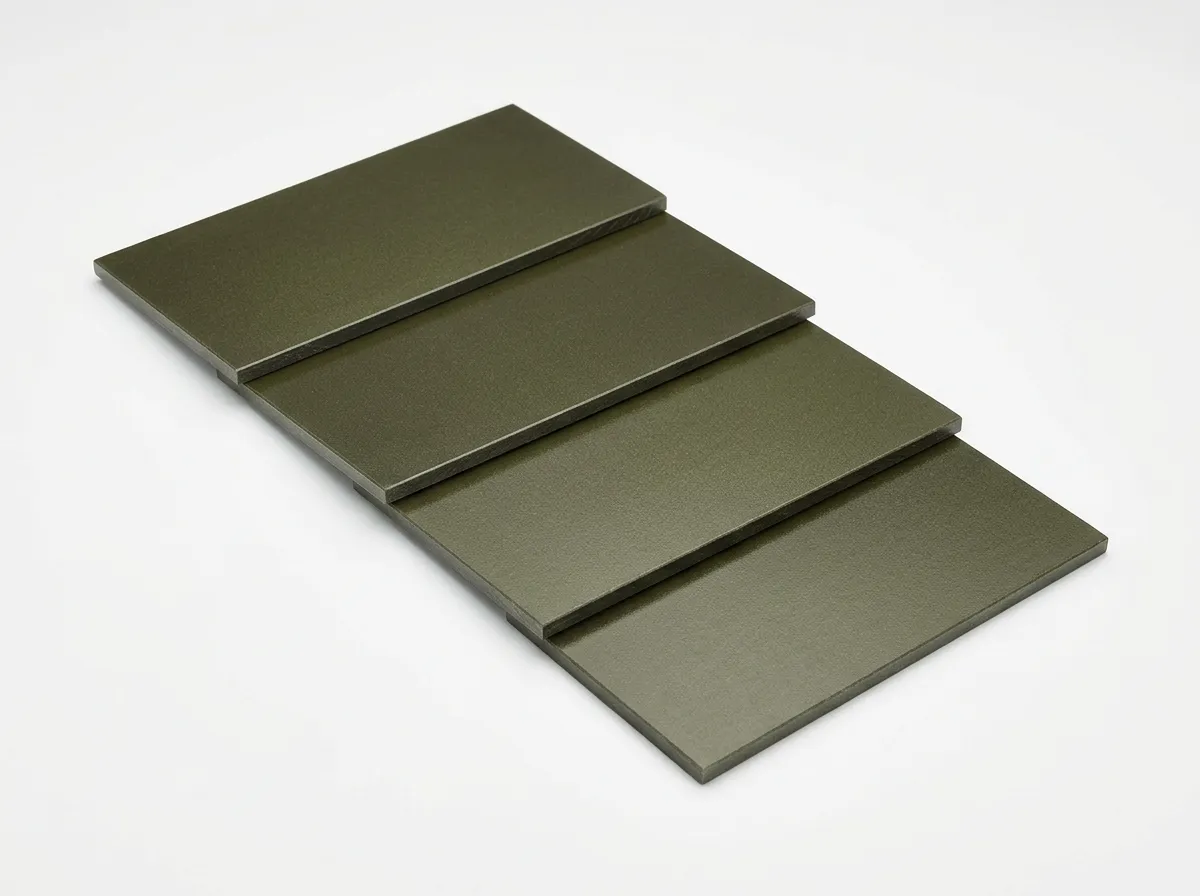

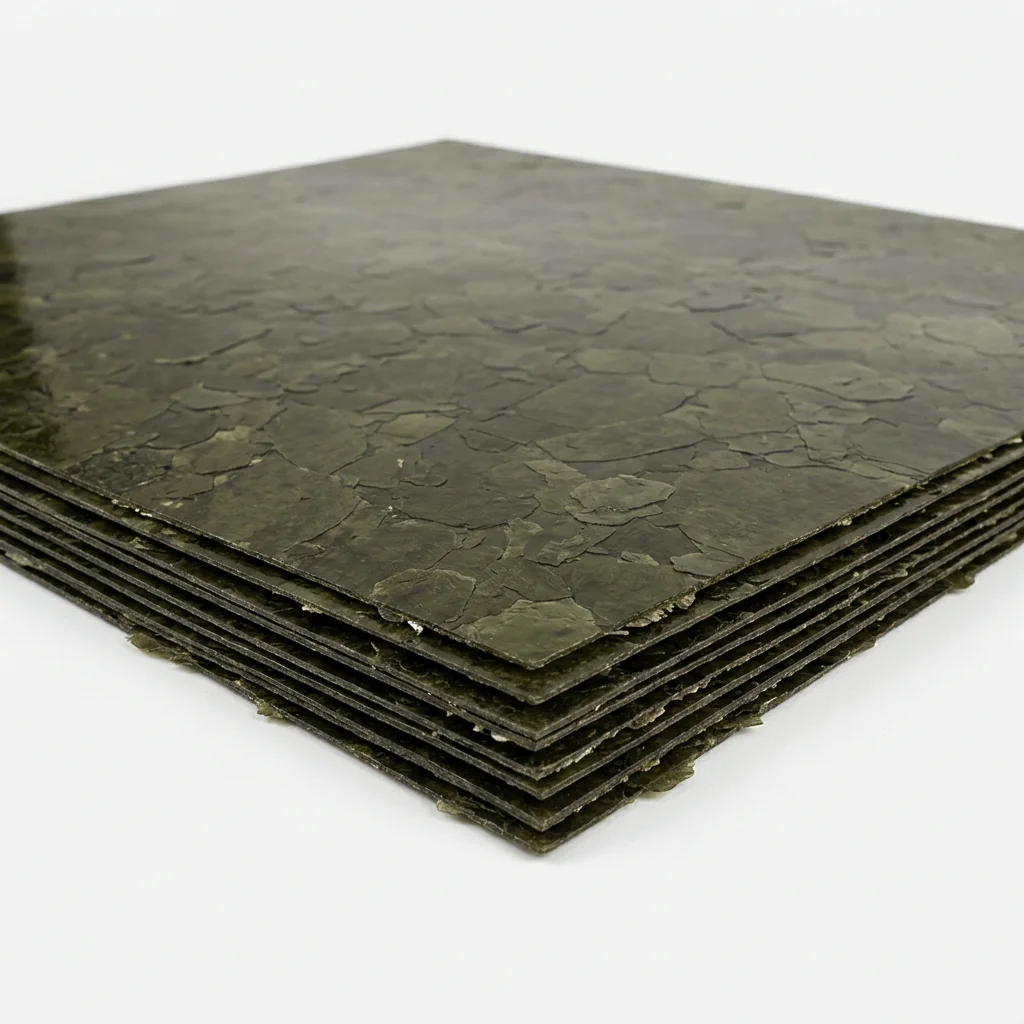

• КФА — максимальная термостойкость в линейке: 750 °С постоянно, 1000 °С кратковременно. Кремнийорганическое связующее и обязательное армирование стеклотканью. Для высоконагруженных генераторов и специального оборудования.

Доступны как марки по ГОСТ 2196-75 (стандартные толщины 0,40–1,50 мм), так и расширенный ряд по по техническим условиям — от 0,10 до 50,0 мм. Каждая партия проходит приёмо-сдаточные испытания, периодический контроль — раз в квартал. Гарантийный срок хранения — 6 месяцев с даты изготовления.

Доступные марки в каталоге

На сайте представлены подкатегории по каждой марке с разбивкой по стандарту — ГОСТ 2196-75 или по техническим условиям. Выберите нужную марку, уточните толщину и стандарт — рассчитаем стоимость партии и сроки поставки.

Уточните марку и толщину — подберём миканит коллекторный под ваш коллектор и пришлём коммерческое предложение в течение рабочего дня.

Заказать или получить консультацию: звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru. Подберём марку, рассчитаем стоимость, отгрузим от 1 дня.
