Миканит гибкий ГМС 0,45 мм ГОСТ 6120-75

Миканит гибкий ГМС 0,45 мм по ГОСТ 6120-75 — листовой электроизоляционный материал на основе мусковита с масляно-глифталевым связующим. Производство ООО «ИзолитПром» с выдачей паспорта качества. Класс нагревостойкости B (до 130 °C по ГОСТ 8865-93).

Усиленная изоляция между 0,40 и максимальной 0,50 мм.

Технические характеристики

Толщина / допуск	0,45 мм · ±0,08 мм (высш. сорт) / ±0,15 мм (1-й сорт)

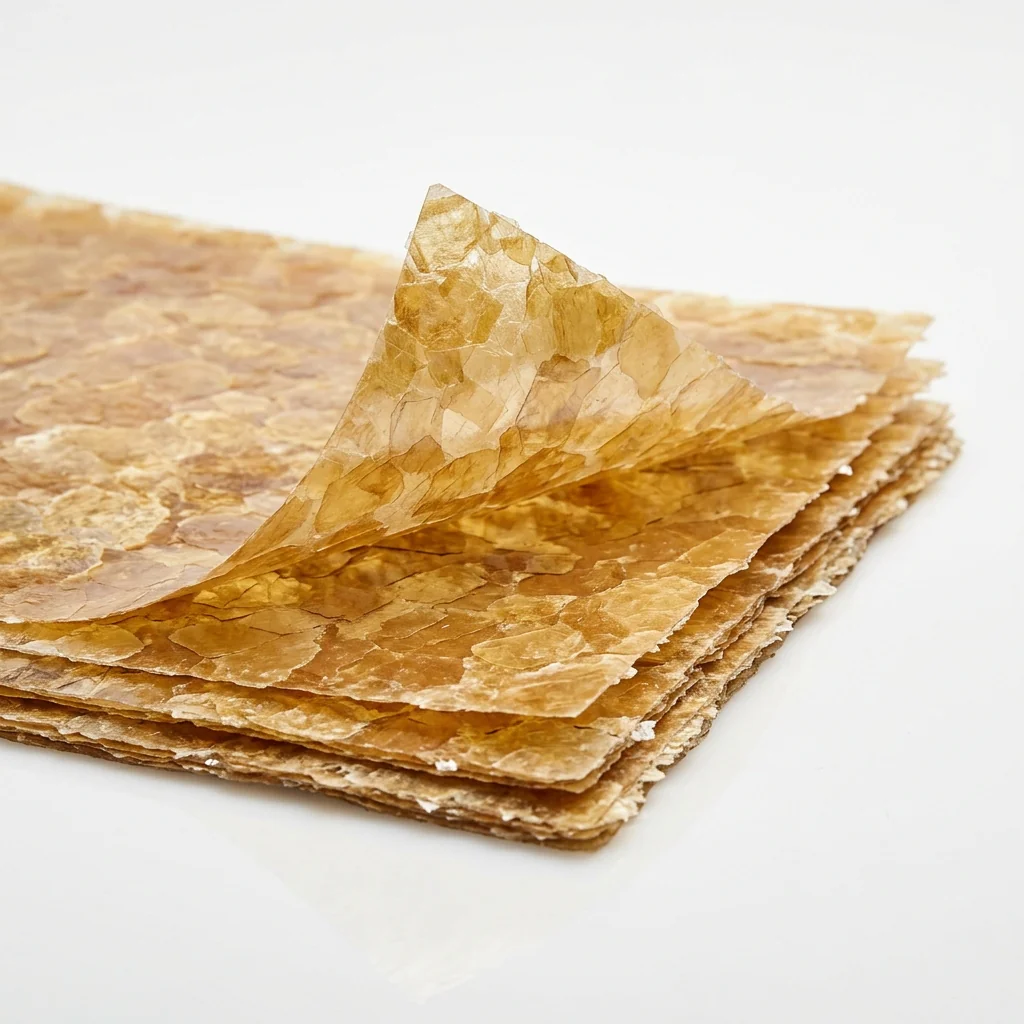

Размер листа	600×900 мм · по ГОСТ 25045-81 допускается 450–1100 мм ±15 мм. Другие размеры — по запросу.

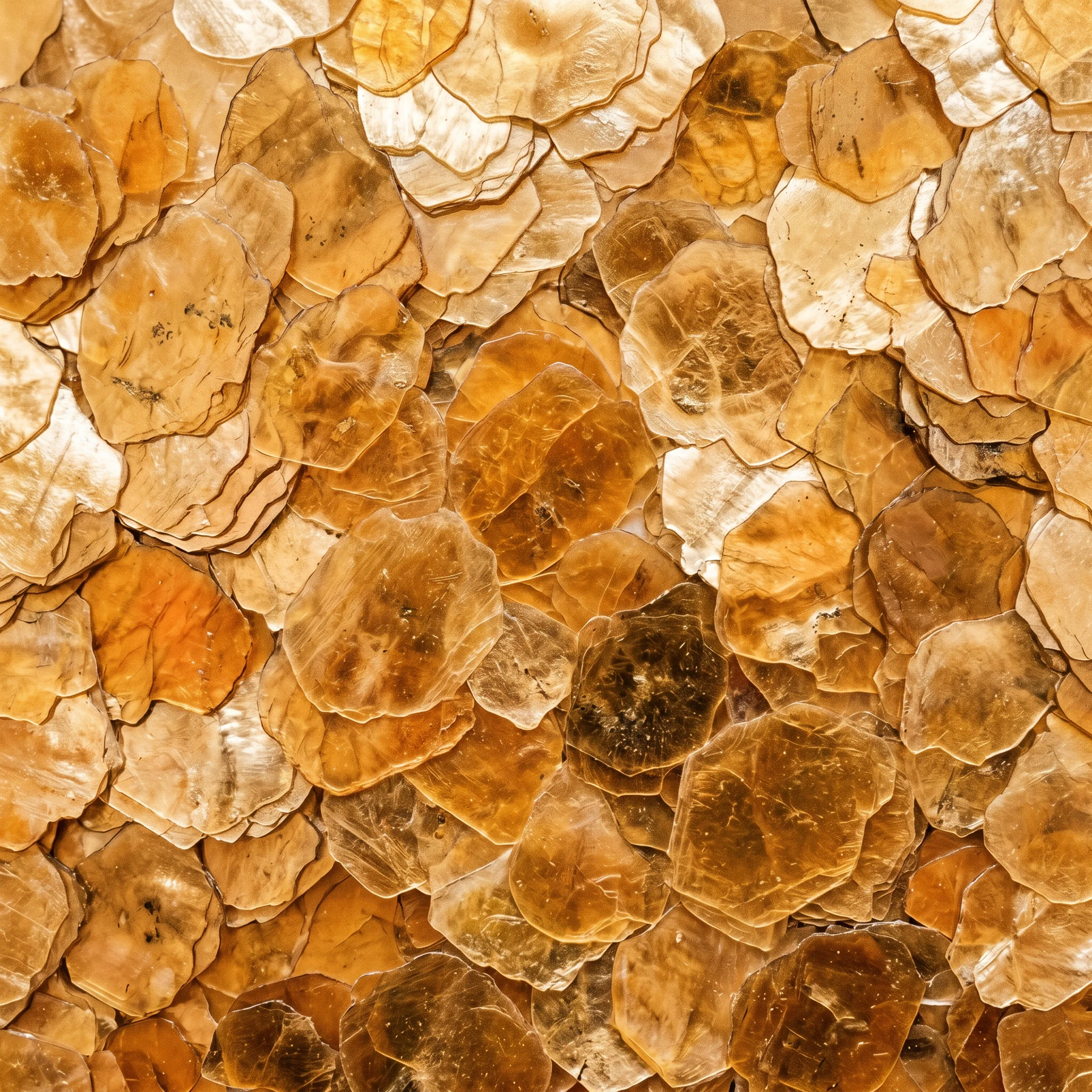

Слюда	Мусковит, 75–90% (Табл. 3 ГОСТ 6120-75)
Связующее	Масляно-глифталевый лак (светлый), 10–25%
Летучих веществ	≤5%
Электрическая прочность	≥24 / ≥23 кВ/мм (ВС/1С) · пробивное ≥6,3 кВ
Удельное сопротивление	≥1·10¹³ Ом·см (в исходном состоянии)
Масса 1 м²	0,780 кг (Прил. 2 ГОСТ 6120-75, без подложки)

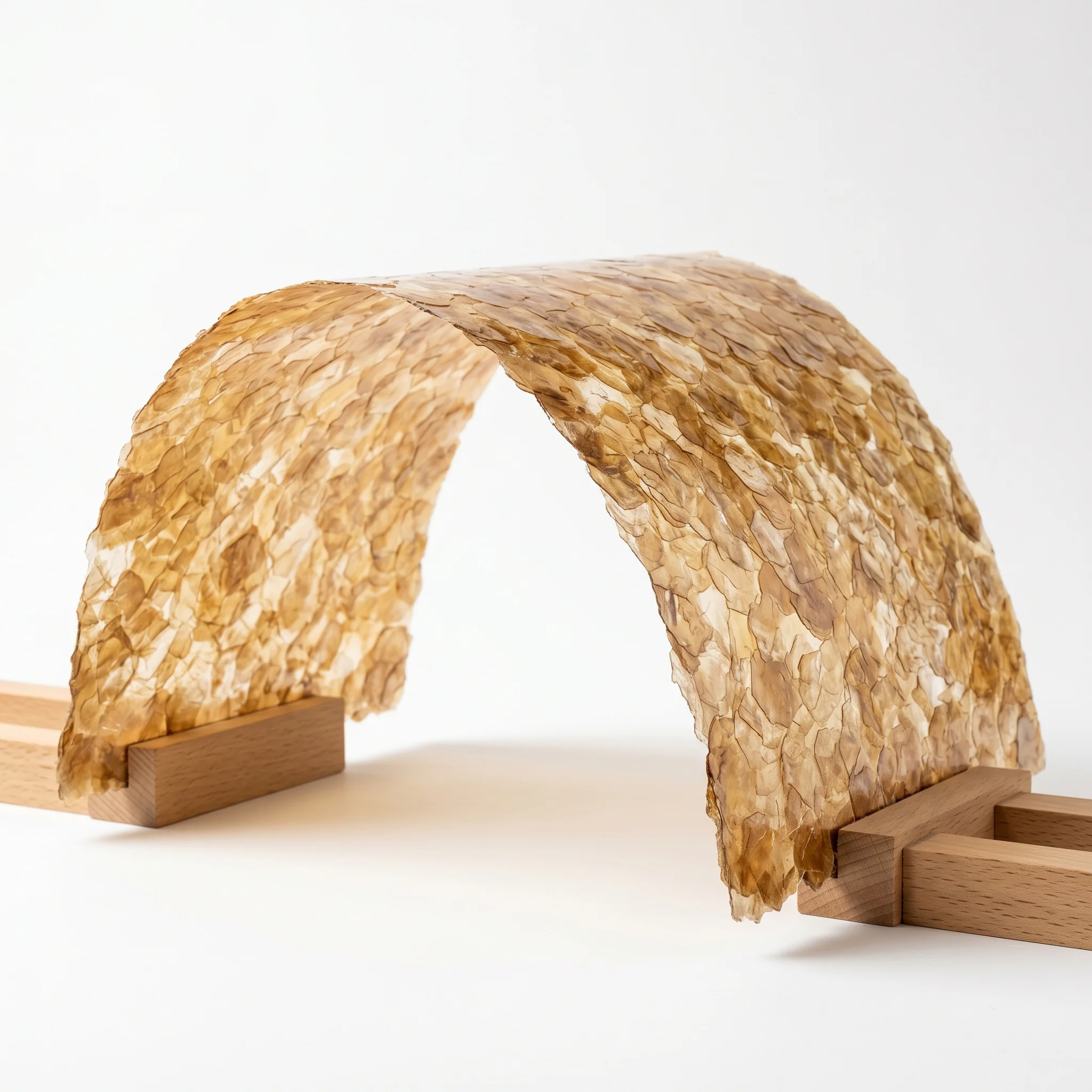

Радиус изгиба	Ø 45 мм (радиус изгиба 22,5 мм) по ГОСТ 25045-81 п. 5.10
Класс нагревостойкости	B · до 130 °C (ГОСТ 8865-93)

Применение ГМС 0,45 мм

Толщина 0,45 мм — предмаксимальная в нормативном ряду ГОСТ 6120-75. Применяется там, где стандартной 0,40 мм недостаточно по пробивному напряжению, но полный запас 0,50 мм избыточен. Пробивное ≥6,3 кВ даёт запас для обмоток до 1500 В с коэффициентом 4-5 или для обмоток 1000 В с запасом 6-7. В ряду советских ГОСТ и ТУ для электромашиностроения 0,45 мм — промежуточное значение между стандартной пазовой изоляцией промышленных машин и максимальной для тяговых.

Типовые применения: пазовая изоляция крупных крановых двигателей (КП 85-132 габариты, серия ДКМ крановых моторов); изоляция в дробильно-сортировочных агрегатах; прокладки в передвижных электростанциях 500-1000 кВт; межфазные прокладки в катушечных обмотках крупных синхронных двигателей среднего напряжения. В ремонте тяговых электрических машин применяется если паспорт оригинала указывает именно 0,45 мм (характерно для некоторых импортных машин, где толщина соответствует 18 AWG или 0,45 мм метрической).

В новых проектах 0,45 мм редко выбирается — чаще 0,40 или 0,50 мм. Но при ремонте и обслуживании машин с этой точной спецификацией восстановление на 0,40 изменит изоляционную систему и формально переклассифицирует машину по ГОСТ 8865. Если ответственность машины высокая (технологический критический процесс, оборудование жизнеобеспечения) — восстанавливается точно 0,45 мм.

Радиус изгиба 22,5 мм (Ø 45 мм по ГОСТ 25045-81) — уже граница применимости к стандартным пазам промышленных машин. Для двигателей с диаметром расточки менее 400 мм — может быть трудна укладка без перегибов по зубцам; тогда изоляция выполняется в комбинации с 0,20 мм (межвитковая) и 0,30 мм (пазовая). Для тяговых машин обычно выбирается 0,50 мм.

Сравнение толщин ГМС

Толщина	Пробивное
0,15 мм	≥2,3 кВ	Подробнее
0,20 мм	≥2,9 кВ	Подробнее
0,25 мм	≥3,6 кВ	Подробнее
0,30 мм	≥4,2 кВ	Подробнее
0,35 мм	≥4,9 кВ	Подробнее
0,40 мм	≥5,7 кВ	Подробнее
0,45 мм	≥6,3 кВ	← вы здесь
0,50 мм	≥6,8 кВ	Подробнее

Условное обозначение при заказе

• Высший сорт: Миканит ВС ГМС 0,45—50—1 ГОСТ 6120-75
• Первый сорт: Миканит 1С ГМС 0,45—50—1 ГОСТ 6120-75

Вопросы и ответы

Когда предпочтительнее 0,45 мм, а не 0,50 мм?

Когда в паспорте машины или ТУ указано именно 0,45 мм — замена на 0,50 мм увеличит толщину пазовой изоляции, что может потребовать пересчёта геометрии укладки обмотки. Также при ограниченном месте в пазу 0,45 мм даёт запас по пробивному без увеличения размеров.

Что делать если нужна 0,45 мм, а на складе только 0,40 и 0,50?

Заменить на 0,50 мм — безопасный путь (запас по пробивному растёт, класс B сохраняется). Замена на 0,40 мм формально снижает пробивное с 6,3 кВ до 5,7 кВ — допустимо если расчётное напряжение оставляет запас. Перед заменой — проверить допустимость по ТУ изоляционной системы.

Какое пробивное у 0,45 мм при испытании в масле?

ГОСТ 6120-75 Табл. 4 нормирует пробивное ≥6,3 кВ при испытаниях в воздушной среде при 15-35 °C и 45-75% относительной влажности. При испытаниях в трансформаторном масле пробивное обычно выше на 20-40% (уменьшается влияние поверхностного разряда), но это не нормативное значение и не заменяет паспортные данные.

Подробнее о марке ГМС (сравнение с ГМЧ / ГФС / ГФЧ / ГФК, физико-химический состав, класс нагревостойкости, импортные аналоги, методика выбора толщины по напряжению обмотки, типичные ошибки выбора) — в описании категории.
