Миканит гибкий ГМС ГОСТ 6120-75 — купить от производителя

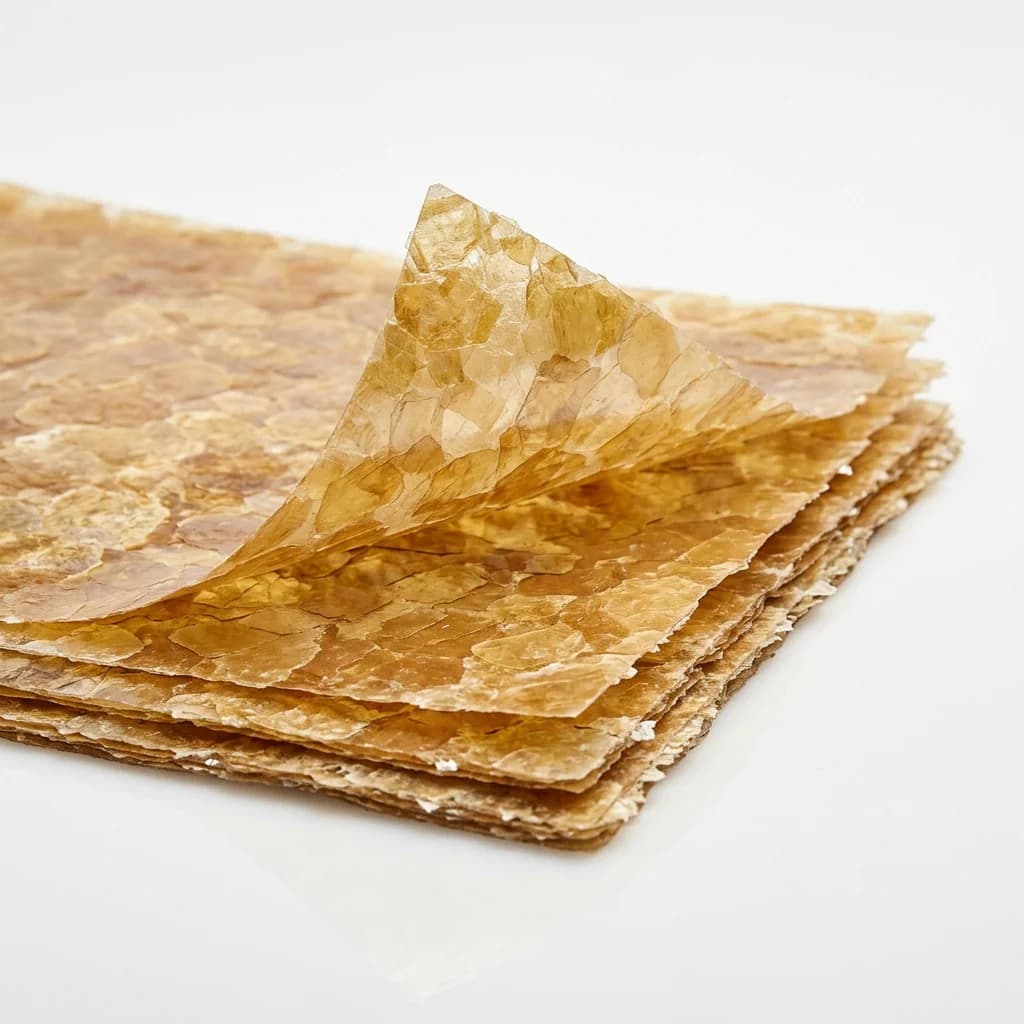

Миканит гибкий ГМС — листовой электроизоляционный материал из слюды-мусковита, склеенной масляно-глифталевым связующим. Производится ООО «ИзолитПром» по ГОСТ 6120-75 с выдачей паспорта качества и сертификата соответствия. Применяется для пазовой и межфазной изоляции электродвигателей, генераторов, трансформаторов и высоковольтной аппаратуры в составе изоляционных систем класса нагревостойкости B по ГОСТ 8865-93 (длительная рабочая температура до 130 °C).

Что означает марка ГМС

Буквенное обозначение по ГОСТ 6120-75 раскодируется так:

• Г — гибкий (тип миканита; не путать с формовочным «Ф» и прокладочным «П»)

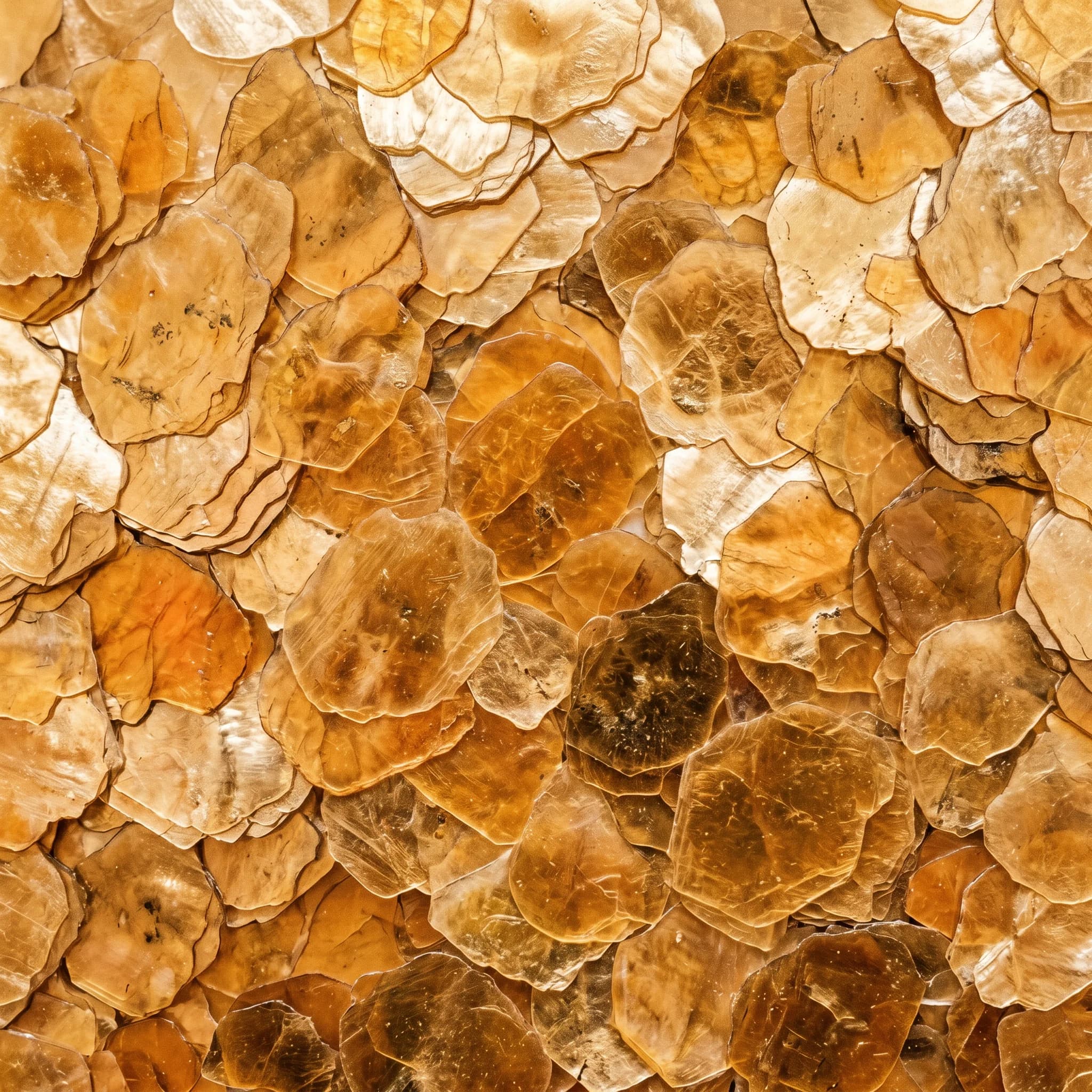

• М — мусковит (калиевая слюда K₂O·3Al₂O₃·6SiO₂·2H₂O, с возможной заменой на флогопит — тогда «Ф»)
• С — светлый лак (масляно-глифталевый; альтернативы: «Ч» — битумно-масляный чёрный, «К» — кремнийорганический)

Согласно Корицкому Ю.В., «Справочник по электротехническим материалам» (том 2, Энергоатомиздат, 1988, Таблица 19.1) — ГМС относится к группе миканитов гибких на слюде-мусковит с органическим связующим класса нагревостойкости B.

Сорта миканита: высший (ВС) и первый (1С)

ГОСТ 6120-75 нормирует два сорта миканита ГМС: высший сорт (ВС) и первый сорт (1С). Различия — в допусках по толщине и минимальной электрической прочности:

Параметр	Высший сорт (ВС)	Первый сорт (1С)
Электрическая прочность при 0,15–0,25 мм	≥28 кВ/мм	≥28 кВ/мм
Электрическая прочность при 0,30–0,50 мм	≥24 кВ/мм	≥23 кВ/мм
Допуск толщины 0,15 мм	+0,04 / -0,03 мм	+0,12 / -0,08 мм
Допуск толщины 0,20 мм	+0,05 / -0,04 мм	±0,12 мм
Допуск толщины 0,25 мм	±0,05 мм	±0,12 мм
Допуск толщины 0,30 мм	±0,06 мм	±0,15 мм
Допуск толщины 0,35–0,40 мм	±0,07 мм	±0,15 мм
Допуск толщины 0,45–0,50 мм	±0,08 мм	±0,15 мм

Источник — Таблица 1 и Таблица 3 ГОСТ 6120-75. ИзолитПром поставляет оба сорта; уточняйте требуемый при заказе — он отражается в паспорте изделия.

Технические характеристики ГМС

Тип слюды	Мусковит, 75–90% (Табл. 3 ГОСТ 6120-75)
Связующее	Масляно-глифталевый лак (светлый), 10–25%
Летучих веществ	≤5%
Нормативные толщины	0,15 · 0,20 · 0,25 · 0,30 · 0,35 · 0,40 · 0,45 · 0,50 мм (Табл. 1 ГОСТ 6120-75)
Размер листа	от 450 до 1100 мм по каждой стороне, допуск ±15 мм (ГОСТ 25045-81 п. 1.3). Стандартный складской — 600×900 мм.
Плотность	~1,74 г/см³ по Прил. 2 ГОСТ 6120-75; в каталоге калькулятор использует 2,0 г/см³ с небольшим запасом.
Класс нагревостойкости	B, длительно до 130 °C (ГОСТ 8865-93)
Удельное объёмное электрич. сопротивление	≥1·10¹³ Ом·см в исходном состоянии / ≥1·10¹² Ом·см после 48 ч при 95% влажности (Табл. 3 ГОСТ 6120-75)

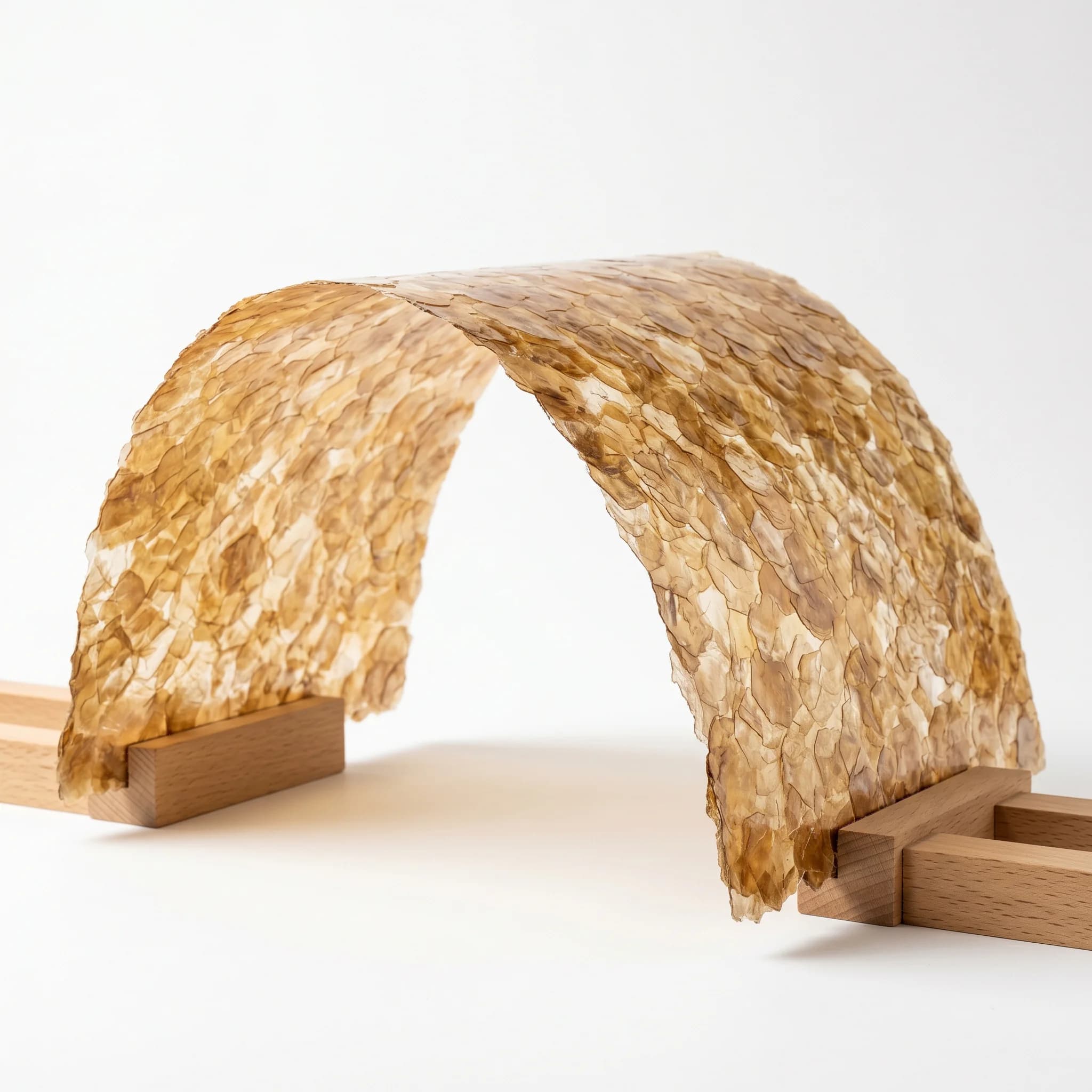

Испытание на изгиб	Вокруг оправки D = 100 × толщины без расслаивания (ГОСТ 25045-81 п. 5.10). Для 0,5 мм — оправка Ø 50 мм, радиус 25 мм.
Гарантийный срок хранения	3 месяца со дня изготовления (ГОСТ 6120-75 п. 6.2)

Условное обозначение при заказе

По ГОСТ 6120-75 (раздел 1) в обозначение миканита входят: сорт, марка, толщина, размер и сорт слюды, обозначение стандарта. Примеры:

Высший сорт, 0,5 мм, слюда размера 50, сорт слюды 1	Миканит ВС ГМС 0,50—50—1 ГОСТ 6120-75
Первый сорт, 0,2 мм, слюда размера 50, сорт слюды 1	Миканит 1С ГМС 0,20—50—1 ГОСТ 6120-75

Сравнение марок миканита гибкого по ГОСТ 6120-75

ГОСТ 6120-75 нормирует 9 марок миканита гибкого (включая варианты «-ББ» с оклеенной с двух сторон бумагой). Различаются типом слюды (мусковит/флогопит), связующим (масляно-глифталевый/битумно-масляный/кремнийорганический) и целевым классом нагревостойкости:

Марка	Слюда	Связующее	Эл.прочность 0,30–0,50 мм (ВС/1С)	Класс / t°	Применение
ГМС	Мусковит	Масляно-глифталевый (светлый)	≥24 / ≥23 кВ/мм	B / 130 °C	Пазовая изоляция машин класса B, межфазные прокладки
ГМЧ	Мусковит	Битумно-масляный (чёрный)	≥24 / ≥23 кВ/мм	B / 130 °C	Прокладки без дополнительной пропитки
ГФС	Флогопит	Масляно-глифталевый (светлый)	≥23 / ≥20 кВ/мм	B / 130 °C	Изоляция при повышенной тепловой нагрузке
ГФЧ	Флогопит	Битумно-масляный (чёрный)	≥23 / ≥20 кВ/мм	B / 130 °C	Прокладки высоконагруженных машин
ГФК	Флогопит	Кремнийорганический	≥22 / ≥19 кВ/мм	H / 180 °C	Изоляция тяговых, крановых, металлургических двигателей класса H

«-ББ» (ГМС-ББ, ГФС-ББ, ГМЧ-ББ, ГФЧ-ББ) — варианты со слюдой размерами 20, 15, 10, 6 мм и повышенной допустимой долей летучих (10%). Применяются в безпропиточных изоляционных системах.

Пробивное напряжение по толщинам

Пробивное напряжение ГМС нелинейно зависит от толщины. Значения по Табл. 4 ГОСТ 6120-75 (отдельные точки, норма минимум):

Толщина, мм	Пробивное, кВ	Масса 1 м², кг	Типовое применение
0,15	≥2,3	0,260	Межвитковая изоляция, прокладки малых машин	К товару →
0,20	≥2,9	0,350	Пазовые прокладки малых машин	К товару →
0,25	≥3,6	0,430	Межфазные прокладки, бандажирование	К товару →
0,30	≥4,2	0,520	Пазовая изоляция малых машин	К товару →
0,35	≥4,9	0,610	Пазовая изоляция средних машин	К товару →
0,40	≥5,7	0,695	Пазовая изоляция средних машин	К товару →
0,45	≥6,3	0,780	Изоляция тяговых машин	К товару →
0,50	≥6,8	0,870	Пазовая изоляция крупных машин, межфазные прокладки	К товару →

Пробивное — по Табл. 4 ГОСТ 6120-75; масса 1 м² — по Приложению 2 ГОСТ 6120-75 для неоклеенного миканита.

Класс нагревостойкости B по ГОСТ 8865-93

Класс нагревостойкости изоляционной системы определяется по ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация». ГМС входит в системы класса B, рассчитанные на длительную рабочую температуру 130 °C. Ограничивающий фактор — масляно-глифталевое связующее: при более высоких температурах лак размягчается и теряет механическую прочность, сама слюда-мусковит выдерживает значительно больше.

В ГОСТ 6120-75 класс напрямую не нормируется — испытание на изгиб после нагрева проводится при 105 °C (п. 2.4б), что соответствует отдельной проверке механической стойкости. Класс B присваивается изоляционной системе в составе конкретной машины по ГОСТ 8865-93 при наличии совместимых с ГМС связующих и пропиточных составов.

Для применений выше 130 °C (класс F — 155 °C, класс H — 180 °C) в номенклатуре ГОСТ 6120-75 предусмотрены другие марки: ГФК с кремнийорганическим связующим для класса H.

Отраслевые применения ГМС

Электромашиностроение

Основной потребитель ГМС — производство и ремонт электрических вращающихся машин: асинхронных двигателей всех серий (АИР, 4А, А, 5А, RA), машин постоянного тока, синхронных двигателей, генераторов. ГМС используется в качестве пазовой изоляции статоров, межфазных прокладок в катушках обмотки, изоляции выводных концов обмотки. Выбор толщины определяется напряжением обмотки и геометрией паза.

Трансформаторостроение

В сухих трансформаторах и дросселях класса B применяется как прокладочный материал между слоями обмотки и в качестве барьера между витками. В маслонаполненных трансформаторах — для промежуточных прокладок и экранов.

Электроаппаратостроение

Прокладки в высоковольтной аппаратуре, изоляция токоведущих шин в распределительных устройствах классов до 10 кВ, в коммутационных элементах реле и пускателей.

Ремонт и восстановление

ГМС — распространённый материал для пазовой изоляции при перемотке электродвигателей. Позволяет восстановить изоляцию в соответствии с исходным классом нагревостойкости B без перехода на более дорогие материалы класса F или H.

Как выбрать толщину ГМС

Расчёт толщины миканитовой изоляции основан на понятии коэффициента запаса электрической прочности (Б.М. Тареев, «Электрорадиоматериалы», 1978) — отношение пробивного напряжения образца к номинальному рабочему напряжению, приложенному к изоляции:

k_зап = U_пр / U_ном,

где U_пр — минимальное пробивное напряжение изоляции (для ГМС по Табл. 4 ГОСТ 6120-75 или по паспорту); U_ном — номинальное рабочее напряжение обмотки. Конкретный коэффициент запаса для электромашиностроения задаётся отраслевыми нормативами и ТУ на изоляционные системы с учётом ответственности машины, импульсных перенапряжений и старения материала в эксплуатации.

Тареев подчёркивает: пробивное напряжение при импульсах выше, чем при плавно нарастающем — отношение называют коэффициентом импульса. Для электрических машин, где возможны перенапряжения при коммутациях, расчёт по номинальному напряжению без запаса недопустим.

Корицкий (том 2, §19.3) приводит нормированные значения средней электрической прочности E_пр и пробивного U_пр «в отдельных точках» для всех марок. Для ГМС эти значения идентичны цифрам в Табл. 3 и 4 ГОСТ 6120-75.

На практике выбор толщины ГМС по напряжению обмотки сводится к следующему: по U_ном из документации на машину и требуемому k_зап определяют минимальное U_пр, затем по Табл. 4 ГОСТ 6120-75 выбирают толщину, у которой нормированное пробивное напряжение не меньше расчётного. Пример расчёта при произвольном k_зап = 5 и U_ном = 660 В: требуется U_пр ≥ 3,3 кВ → по Табл. 4 подходит ГМС толщиной от 0,25 мм (≥3,6 кВ).

Точный расчёт изоляции с учётом геометрии паза, количества слоёв и пропиточного состава выполняется по методике соответствующих ОСТов электромашиностроения и ТУ на изоляционную систему конкретной машины.

Место ГМС в номенклатуре миканитов

Миканит гибкий по ГОСТ 6120-75 — один из четырёх типов миканитов, нормированных советскими стандартами на основе щипаной слюды. Каждый тип имеет собственный ГОСТ, марочный ряд, диапазон толщин и назначение:

Тип миканита	ГОСТ	Марки	Толщины	Связующие	Ключевое отличие
Гибкий	6120-75	ГМС, ГМЧ, ГФС, ГФЧ, ГФК + варианты «-ББ»	0,15–0,50 мм	Масляно-глифталевый (С) / битумно-масляный (Ч) / кремнийорганический (К)	Сохраняет гибкость после сборки — нарезается прокладками, огибается вокруг деталей (D=100× толщины по ГОСТ 25045)
Коллекторный	2196-75	КФШ, КФГ, КФШ-1, КФП, КФП-1, КФА, КФГС	0,40–1,50 мм	Ш — шеллак; Г — глифталевая смола; П — полиэфирная смола; А — с добавкой аммония фосфорнокислого; С — специальное	Жёсткий листовой материал для изоляции между коллекторными пластинами машин постоянного тока. Жёстче, плотнее, выше требования к точности толщины (±0,03 мм)
Формовочный	6122-75	ФМГ, ФМГА, ФМК, ФМП, ФМПА, ФФГ, ФФГА, ФФК, ФФКА, ФФП, ФФПА	0,15–1,50 мм (зависит от марки)	Г — глифталевая смола; П — полиэфирная смола; К — кремнийорганическая смола; А — пониженное содержание склеивающего вещества	В нагретом состоянии формуется в трубки, цилиндры, манжеты (ГОСТ 25045 п. 5.9). Содержит больше слюды (80–93%) и значительно меньше летучих (≤1%)
Прокладочный	6121-75	ПМГ, ПФГ, ПФК	0,15 мм (только ПФК); 0,50–5,0 мм (все марки)	Г — глифталевая смола; К — кремнийорганическая смола	Жёсткий толстый материал для неизгибаемых прокладок в трансформаторах и крупной аппаратуре. Содержит 80–94% слюды

ГМС выбирают когда нужна изоляция, сохраняющая эластичность после сборки: пазовая изоляция статоров, межфазные прокладки в обмотках, изоляция выводных концов. Для жёстких изолирующих элементов (прокладки коллектора, толстые прокладки трансформаторов) применяют другие типы — коллекторный или прокладочный.

Импортные аналоги ГМС

В мировой практике гибкий миканит класса B для электромашиностроения выпускают несколько производителей. Наиболее известные:

• Von Roll (Швейцария) — один из крупнейших мировых производителей электроизоляционных материалов, в том числе гибкого миканита.
• Cogebi (Бельгия / Чехия) — специализируется на слюдяных материалах для электромашиностроения.
• Pamica (Китай) — широкий ассортимент слюдоматериалов.

Конкретные серии и марки у импортных производителей не стандартизированы по ГОСТ — сравнение и замена требуют сверки технических паспортов с параметрами ГОСТ 6120-75. По ТУ российских предприятий импортные материалы принимаются как альтернатива при наличии подтверждающих документов и согласования с заказчиком.

Совместимость с пропиточными составами

ГМС совместим с пропиточными лаками и компаундами класса нагревостойкости B, рассчитанными на слюдяные материалы с органическим связующим. Совместимость с конкретными марками пропитки определяется по техническим условиям производителя состава — рекомендуется уточнять в паспорте пропиточного лака.

Применение в изоляционной системе по ГОСТ 8865-93 предполагает согласованность класса нагревостойкости всех компонентов: слюдяного материала (ГМС), пропиточного лака, эмальпровода, обмоточного провода.

ГМС по ГОСТ 6120-75 и ГМС по ТУ 273314-011

ИзолитПром поставляет также миканит гибкий ГМС по ТУ 273314-011-32394549-2018 с расширенным диапазоном толщин (0,10–5,0 мм) и другими нормативными параметрами. Выбор между ГОСТ и ТУ:

• ГОСТ 6120-75 (этот раздел) — стандартные толщины 0,15–0,50 мм, обязательные для поставок на государственные предприятия, при сертификации по ГОСТ Р и при указании ГОСТ в технической документации заказчика.
• ТУ 273314-011 — расширенный диапазон толщин (в т.ч. 0,10; 1,0; 1,5; 2,0; 3,0; 5,0 мм), при отсутствии требования именно ГОСТа в спецификации.

Контроль качества и паспорт изделия

Каждая партия ГМС поставляется с паспортом качества завода-изготовителя, содержащим:

• Обозначение изделия (сорт, марка, толщина, размер и сорт слюды, ГОСТ)
• Номер партии и дата изготовления
• Результаты приёмо-сдаточных испытаний — электрическая прочность, пробивное напряжение, массовая доля летучих
• Штамп ОТК и подпись ответственного лица

Дополнительно по запросу выдаётся сертификат соответствия ГОСТ 6120-75.

Типичные ошибки при выборе ГМС

1. Использование в условиях выше 130 °C

ГМС — класс B (130 °C). При длительной работе на границе температурного диапазона масляно-глифталевое связующее теряет эластичность, материал начинает расслаиваться. Для температур 155 °C применяется ГФС на полиэфирном связующем (другой ГОСТ), для 180 °C — ГФК (кремнийорганика) из этого же ГОСТ 6120-75.

2. Подмена ВС на 1С без согласования

Первый сорт (1С) имеет больший допуск по толщине (±0,15 мм против ±0,08 мм у ВС для 0,5 мм). При ремонте высоковольтных машин подмена ВС на 1С приводит к тому, что паз набивается неравномерно, изоляция работает с локальной деформацией. Выбор сорта должен быть записан в спецификации.

3. Эксплуатация за пределами гарантийного срока без проверки

Гарантийный срок хранения по ГОСТ 6120-75 п. 6.2 — 3 месяца. Это срок, в пределах которого производитель гарантирует соответствие ГОСТу без повторных испытаний. При хранении свыше 3 месяцев в надлежащих условиях материал обычно сохраняет свойства, но формально требуется повторный контроль — в первую очередь на электрическую прочность.

4. Использование ГМС вместо ГМС-ББ или наоборот

Варианты «-ББ» (ГМС-ББ, ГФС-ББ и т.д.) — это миканит на слюде мелких размеров (20, 15, 10, 6 мм) с повышенной долей летучих (до 10% против ≤5% у обычного). Они дешевле, но не взаимозаменяемы с обычным ГМС: не предназначены для пропитки, имеют значительно меньшие нормированные значения электрической прочности по ГОСТ 6120-75 Табл. 3 (21 / 17 кВ/мм для толщин 0,15–0,25 / 0,30–0,50 у ГМС-ББ против 28 / 24 у ГМС). Применяются в безпропиточных системах с сухой обмоткой.

Хранение и транспортировка

Условия хранения: сухое помещение, температура 15–35 °C, относительная влажность до 80%, вдали от прямых солнечных лучей и источников тепла. Хранить в горизонтальном положении стопками или в оригинальной упаковке.

Гарантийный срок хранения по ГОСТ 6120-75 п. 6.2 — 3 месяца со дня изготовления. По истечении срока материал проверяется повторно на соответствие требованиям ГОСТ.

Транспортировка — в крытом транспорте, предохраняя от механических повреждений и воздействия атмосферных осадков.

Частые вопросы

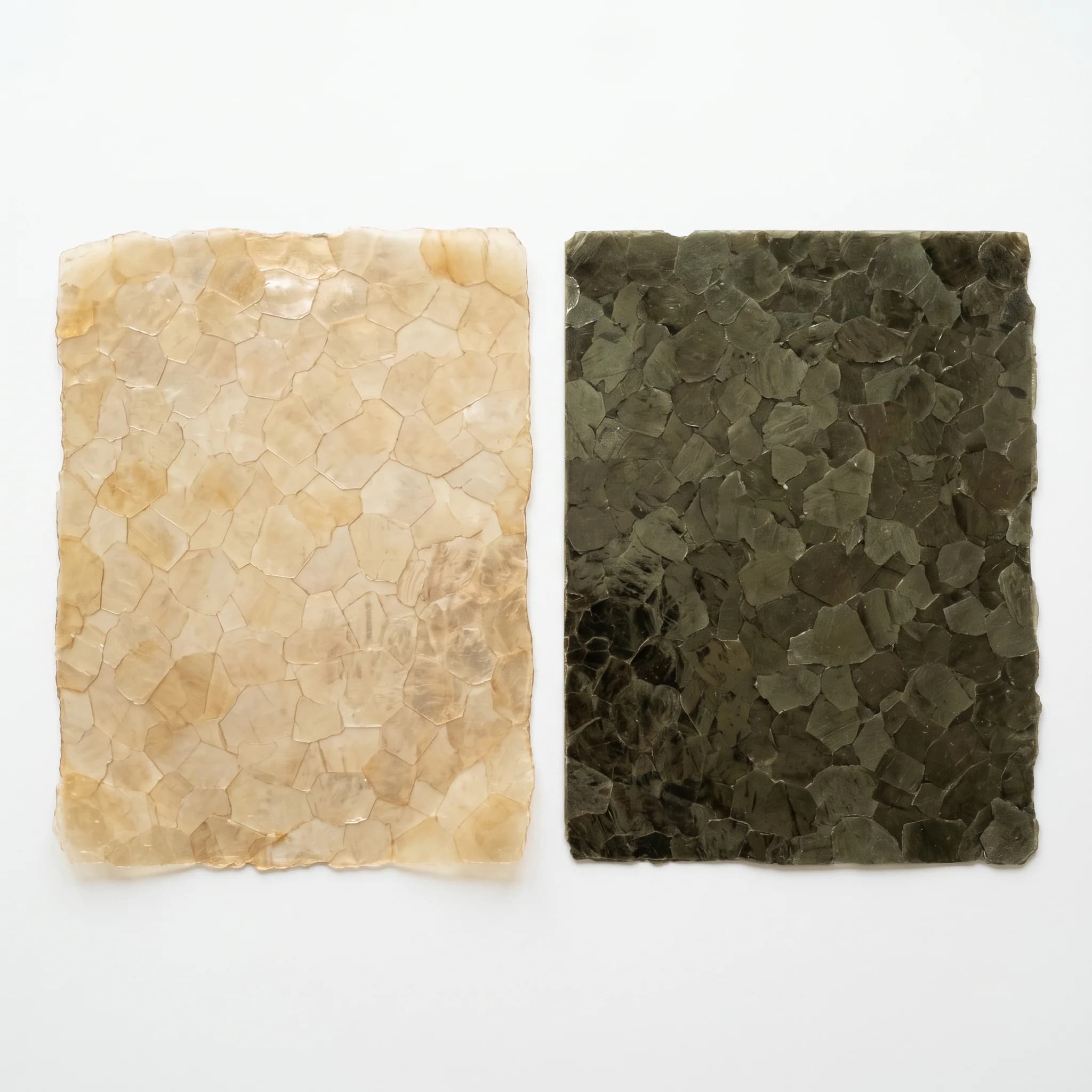

Чем ГМС отличается от ГФС?

ГМС — на слюде-мусковит, ГФС — на слюде-флогопит. Оба с масляно-глифталевым связующим и формально одного класса нагревостойкости B (130 °C). Мусковит имеет чуть большую электрическую прочность, флогопит — лучшую стойкость к длительному нагреву на границе рабочего диапазона. Для применений выше 130 °C используется ГФК (флогопит с кремнийорганическим лаком, класс H).

Какой сорт выбрать — ВС или 1С?

Высший сорт (ВС) имеет более жёсткие допуски по толщине и в среднем чуть большую электрическую прочность для толстых листов. Применяется в ответственной изоляции высоковольтных машин, на станциях. Первый сорт (1С) — экономичный выбор для ремонта, бытовых и технологических машин, где нет требований по сверхточной толщине.

Есть ли сертификат?

Да, с каждой партией поставляется заводской паспорт качества и по запросу — копия сертификата соответствия ГОСТ 6120-75.

Можно ли нарезать листы под нужный размер?

Да, ИзолитПром выполняет резку от 1 листа под индивидуальные размеры в пределах ГОСТ 25045-81 (450–1100 мм по каждой стороне).

Какой минимальный заказ?

От 10 кг. Отгрузка в течение 24 часов со склада.

Как проверить ГМС при приёмке?

Визуально — отсутствие расслоений, сквозных отверстий, посторонних включений; равномерность распределения связующего и слюды; ровные обрезанные края (ГОСТ 6120-75 п. 2.1). По документам — проверить паспорт качества и сравнить номер партии с маркировкой. При сомнениях — выборочный контроль толщины микрометром и испытание на изгиб по ГОСТ 25045-81 п. 5.10.

Нормативные и справочные источники

• ГОСТ 6120-75 «Миканит гибкий. Технические условия» — основной стандарт. Таблица 1 (допуски толщин по сортам), Таблица 3 (состав, электрическая прочность, удельное сопротивление), Таблица 4 (пробивное напряжение по толщинам), Приложение 2 (средняя масса 1 м²), Приложение 3 (коды ОКП).
• ГОСТ 25045-81 «Миканиты электроизоляционные на основе щипаной слюды. Общие технические условия» — размеры листов (п. 1.3), методы испытаний, проверка гибкости на оправке (п. 5.10).
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — классы нагревостойкости Y/A/E/B/F/H/C (90/105/120/130/155/180/>180 °C).
• Корицкий Ю.В. «Справочник по электротехническим материалам», том 2, Энергоатомиздат, 1988 — Раздел 19 «Слюдяные электроизоляционные материалы», Таблица 19.1 (сводная классификация).
• Тареев Б.М. «Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985 — общая теория диэлектрических свойств слюды.
• ГОСТ 3028 — требования к слюде-сырью для производства миканита (размеры и сорта пластинок).

Заказать ГМС по ГОСТ 6120-75

Все 8 стандартных толщин — в наличии на складе Москвы. Отгрузка в течение 24 часов после оплаты. Доставка по России: ПЭК, Деловые линии, СДЭК. Скидка от 100 кг.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем стоимость с учётом количества, размера листов и сорта.

Нестандартные толщины (0,10; 1,0; 2,0; 3,0; 5,0 мм) и размеры — в разделе миканит гибкий по ТУ 273314-011.
