Конкретная позиция

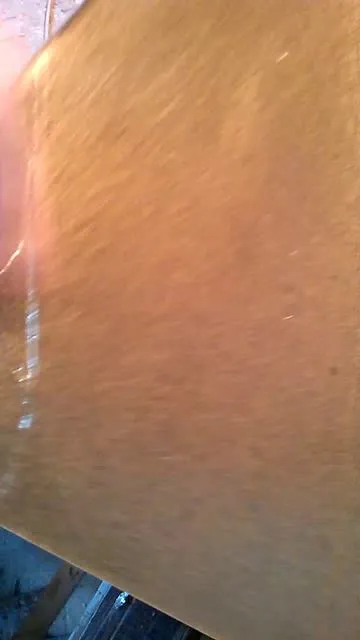

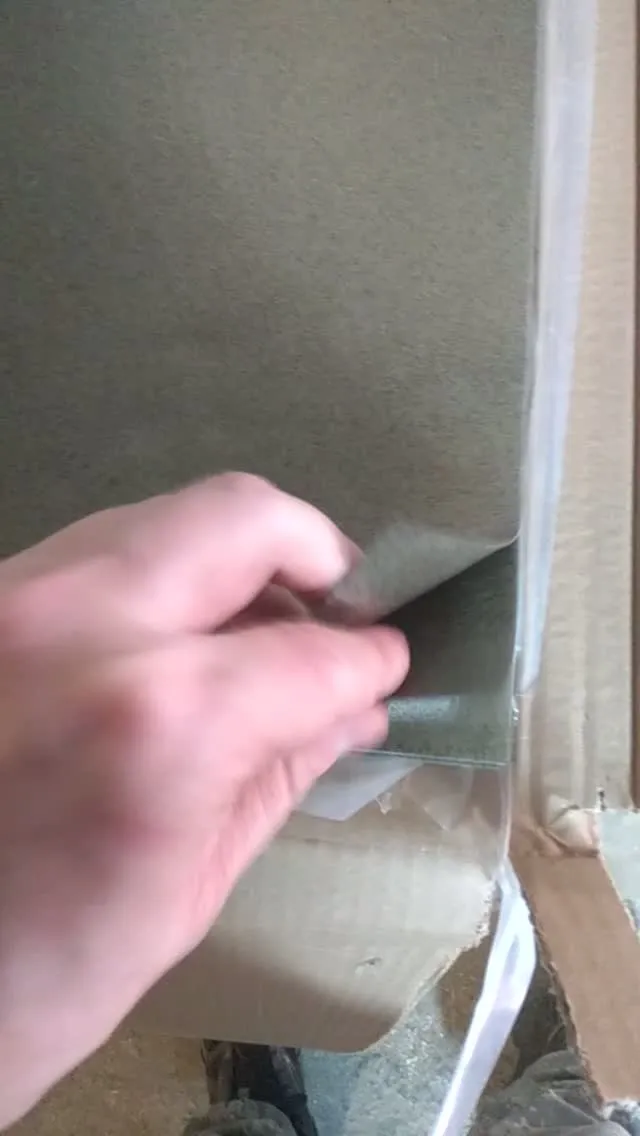

ГМС 5 мм: что это за материал
ГМС — гибкий листовой миканит на мусковите с масляно-глифталевый светлый лак, без наружной подложки. На этой странице показано исполнение по ТУ; его показатели нельзя автоматически переносить на материал по другому нормативному документу.
Эта карточка относится к толщине 5 мм. Толщина задаёт геометрию изоляционного слоя, но не заменяет выбор марки, связующего, подложки и нормативного исполнения.
- Марка
- ГМС
- Толщина
- 5 мм
- Документ
- ТУ
Миканит гибкий ГМС марки ГМС толщиной 5 мм — электроизоляционный материал по техническим условиям. ГМС традиционно применяют в крупных машинах, где мусковитная слюда даёт запас электрической прочности при рабочих температурах 120–130°C.
Ключевые особенности ГМС
- Толщина 5,0 мм — максимальная номенклатурная толщина в серии ГМС, тяжёлая конструкционная плита для специальных применений
- Поверхностная плотность около 10500 г/м², масса листа 500×600 — 3,15 кг, упаковка деревянная обрешётка с пенопластовой амортизацией
- После выжига связующего — самонесущая плита из чистой слюды с рабочей температурой 550°C и электрической прочностью 100 кВ на лист
Технологические особенности ГМС
Мусковит для ГМС добывают на Мамско-Чуйском месторождении Иркутской области — одном из крупнейших в мире. Пластинки калиброваны до 15–40 микрон, содержание оксида железа <1%, что обеспечивает прозрачность и диэлектрическую однородность. Именно прозрачность позволяет визуально контролировать зоны расслоения уже на стадии приёмки партии.
История марки ГМС
Разработка ГМС восходит к заводу «Слюдплитиндустрия» в г. Иркутск 1960-х годов. Исходная рецептура «мусковит + глифталь» создавалась как замена импортных муар-миканитов для турбогенераторов Ленинградского Металлического Завода. С 2018 года выпускается по техническим условиям вместо снятого ГОСТ 6120-75.
Два режима работы ГМС
ГМС работает в двух принципиально разных режимах — это особенность всех гибких миканитов, которую важно учитывать при выборе материала под конкретную задачу.
Режим 1 — «холодный», до 120°C (класс E). Активны и связующее, и слюда. Материал сохраняет гибкость, механическую целостность, ровную геометрию. Электрическая прочность ≥20 кВ/мм в исходном состоянии. Применимо: электрические машины ≤120°C, пазовая изоляция, прокладочные шайбы.
Режим 2 — «горячий», после выгорания связующего. Связующее при 300–400°C проходит через стадию активного газовыделения, в случае ГМС мусковит постепенно теряет кристаллически связанную воду при 550°C и далее работает до 500°C длительно — выше этой отметки применение не рекомендовано.
| Марка | ГМС |
|---|---|
| Нормативный документ | по техническим условиям |
| Номинальная толщина | 5 мм |
| Номинальный размер листа | 600×1000 мм или 1000×1200 мм (500×600 — по спецзаказу) |
| Слюдяная основа | мусковит |
| Содержание слюды, %, не менее | 90 |
| Связующее | масляно-глифталевый лак (светлый) |
| Обклейка | без обклейки |
| Плотность, г/см³ | 1,7–2,1 |
| Класс нагревостойкости по связующему | E (120°C) |
| Температура выгорания связующего | 300–400°C |
| Рабочая температура миканита, длительно | до 500°C |
| Рабочая температура миканита, кратковременно | до 750°C |
| Электрическая прочность в исходном состоянии (20°C), кВ/мм | ≥19 |
| Электрическая прочность после выдержки 1 ч при 400°C, кВ/мм | ≥13 |
| Водопоглощение 24 ч / 23°C, %, не более | 0.5 |
| Потеря массы при 500°C, %, не более | 1.5 |
| Удельное объёмное сопротивление в исходном состоянии, Ом·см | ≥1·10¹³ |
| Удельное объёмное сопротивление после 48 ч при 95% RH, Ом·см | ≥1·10¹¹ |
| Гибкость | в холодном состоянии по ГОСТ 6433.1 |
Обзор и назначение
- Мусковитная основа — максимальная электрическая прочность до 20 кВ/мм в исходном состоянии.
- Глифталевое связующее класса E (120°C) обеспечивает гибкость в холодном состоянии.
- Светлый цвет связующего удобен при визуальном контроле уложенной изоляции.
Какой радиус изгиба допустим?
По ГОСТ 6433.1 — от 6 толщин без нагрева. Для 5 мм минимальный радиус ≈ 30 мм. При меньшем радиусе возможно расслоение слюды и потеря электрических свойств.
Состав и конструкция ГМС
- Слюдяная основа
- мусковит
- Связующее
- масляно-глифталевый светлый лак
- Наружная подложка
- без подложки
- Нормативное исполнение
- ТУ
Особенности марки ГМС
ГМС традиционно применяют в крупных машинах, где мусковитная слюда даёт запас электрической прочности при рабочих температурах 120–130°C. Отличается от мусковита с битумным связующим (ГМЧ) более высокой стойкостью к старению и меньшим водопоглощением. В условиях длительного нагрева ≥300°C связующее выгорает, но оставшаяся мусковитная матрица ещё удерживает напряжение до 500°C.
Характеристики ГМС 5 мм
Значения ниже относятся к ТУ. Там, где нормативная таблица не содержит отдельной строки для этой толщины, точную цифру не получают интерполяцией.
| Показатель | Значение |
|---|---|
| Номинальная толщина | 5 мм |
| Предельное отклонение толщины | ±0,20 мм |
| Электрическая прочность | не менее 8 кВ/мм |
| Пробивное напряжение | не менее 30 кВ в отдельных точках |
| Доля слюды | не менее 90 % |
| Доля связующего | не более 5 % |
| Доля летучих веществ | не более 5 % |
| Плотность | 1,90–2,00 г/см³ |
Применение ГМС толщиной 5 мм
Позицию рассматривают для гибкой электроизоляции, когда документацией узла предусмотрены марка ГМС, исполнение ТУ и слой 5 мм. Если исходная спецификация неизвестна, до заказа сверяют конструкцию узла и требования к электрическому контролю.
Толщина сама по себе не подтверждает пригодность материала: одинаковый размер листа может быть у марок с другой слюдой, связующим или подложкой.
Применение ГМС толщиной 5 мм
Основное применение — несущие основания специальных нагревательных камер в литейных и термических цехах, где плита ГМС 5,0 заменяет комбинацию из шамотного кирпича и асбестового картона одной деталью с одновременным несением механической и электрической нагрузки.
Толщина 5 мм рекомендована под корпусные пластины, каркасы обмоток крупных машин.
Применение и обработка
Основное применение — крупные электрические машины до 500°C: роторы, статоры турбогенераторов, пазовая изоляция высоковольтных двигателей.
Применяется ли ГМС в тяговых двигателях?
ГМС применяли в тяговых двигателях электровозов ВЛ10, ВЛ11 до 1990-х. В современных ТЭД ЭП1/ЭП2К применяют ГФК — там выше рабочая температура и требуется класс H (180°C).
Сравнение ГМС 5 мм с соседними толщинами
Сравнение отвечает только на вопрос выбора толщины внутри одной марки и одного документа. Для замены марки отдельно сравнивают состав и конструкцию.
| Толщина | Электрическая прочность | Пробивное напряжение |
|---|---|---|
| 4 мм | уточняется по таблице ТУ и документу на исполнение; интерполяция не применяется | уточняется по таблице нормативного документа для этой толщины |
| 5 мм | не менее 8 кВ/мм | не менее 30 кВ в отдельных точках |
ГМС 5 мм по ГОСТ и ТУ
Для одной марки нормативные исполнения сопоставляют отдельно. Наличие той же толщины ещё не подтверждает одинаковые показатели или взаимозаменяемость.
| Параметр | ТУ | ГОСТ 6120-75 |
|---|---|---|
| Толщина в каталожном ряду | 5 мм представлена | 5 мм в ряду не представлена |
| Доля слюды | не менее 90 % | 75–90 % |
| Доля связующего | не более 5 % | 10–25 % |
| Электрическая прочность | не менее 8 кВ/мм | для этой толщины не приводится |
| Пробивное напряжение | не менее 30 кВ в отдельных точках | для этой толщины не приводится |
Сравнение и выбор
Чем ГМС отличается от ГМЧ?
Оба — мусковитные гибкие миканиты. ГМС с глифталевым связующим (светлый), класс E (120°C), выше класс нагревостойкости и ниже водопоглощение. ГМЧ с битумом (чёрный), класс A (105°C), дешевле, но хуже по долговечности. Рекомендуем ГМС для ответственных применений.
Почему у мусковита не указана прочность после 600°C?
При 600°C мусковит начинает терять кристаллическую воду (процесс дегидроксилирования). После такой обработки пластина становится хрупкой и непригодной к измерению электрической прочности в штатном режиме. Для температур >550°C используют флогопитные марки (ГФС, ГФЧ, ГФК).
Документы, обозначение и полное описание
В заявке достаточно указать ГМС, ТУ, толщину 5 мм, размер и количество. Для ТУ публично используется обозначение без номера.
Частые вопросы по ГМС
Зачем нужна толщина 5,0 мм в серии ГМС?
Для специальных проектов, где конструктор закладывает монолитную плиту вместо составной из 2,0 + 3,0 мм; цельная плита держит больше механической нагрузки.
Какова масса полного гофрокороба с плитой 5,0?
Один лист в индивидуальной упаковке весит около 4,5 кг с учётом обрешётки и амортизирующих прокладок из пенополистирола.
Как обрабатывается плита 5,0 на станке ЧПУ?
Допускается фрезерование с твердосплавным инструментом, охлаждение масло-воздушной эмульсией, скорость подачи не выше 200 мм/мин для исключения сколов слюды.
Каков минимальный срок изготовления партии 5,0?
Партия от 3 листов изготавливается за 21 рабочий день, объём от 30 листов — за 30 дней, при заказе раскроя по чертежу срок увеличивается на 5 рабочих дней.
Заказ и доставка ГМС
ГМС 5,0 — позиция под заказ с минимальной партией 3 листа, изготовление от 21 рабочего дня, индивидуальный раскрой по чертежу клиента возможен.
Поставка через ИзолитПром, склад Красноярск, доставка автотранспортом ТК Деловые линии в обрешётке с пенопластовой амортизацией для исключения сколов при перевозке.
Документы, вопросы и заказ
Срок изготовления уточняется для выбранной позиции и объёма партии. Минимальная партия и формат согласовываются при расчёте заказа. Место и срок отгрузки согласовываются при оформлении заказа. Транспортировка по России по ГОСТ 23216.
Если ранее применяли ГМЧ, рассмотрите замену на ГМС — выше класс нагревостойкости при той же электрической прочности.
Для расчёта стоимости отправьте запрос через форму на странице или позвоните. Приложим паспорт качества на партию по ТУ.
Что можно написать в заявке
Можете указать марку ГМС, ТУ, толщину 5 мм, размер и количество. Если часть параметров неизвестна, опишите узел и приложите чертёж.
