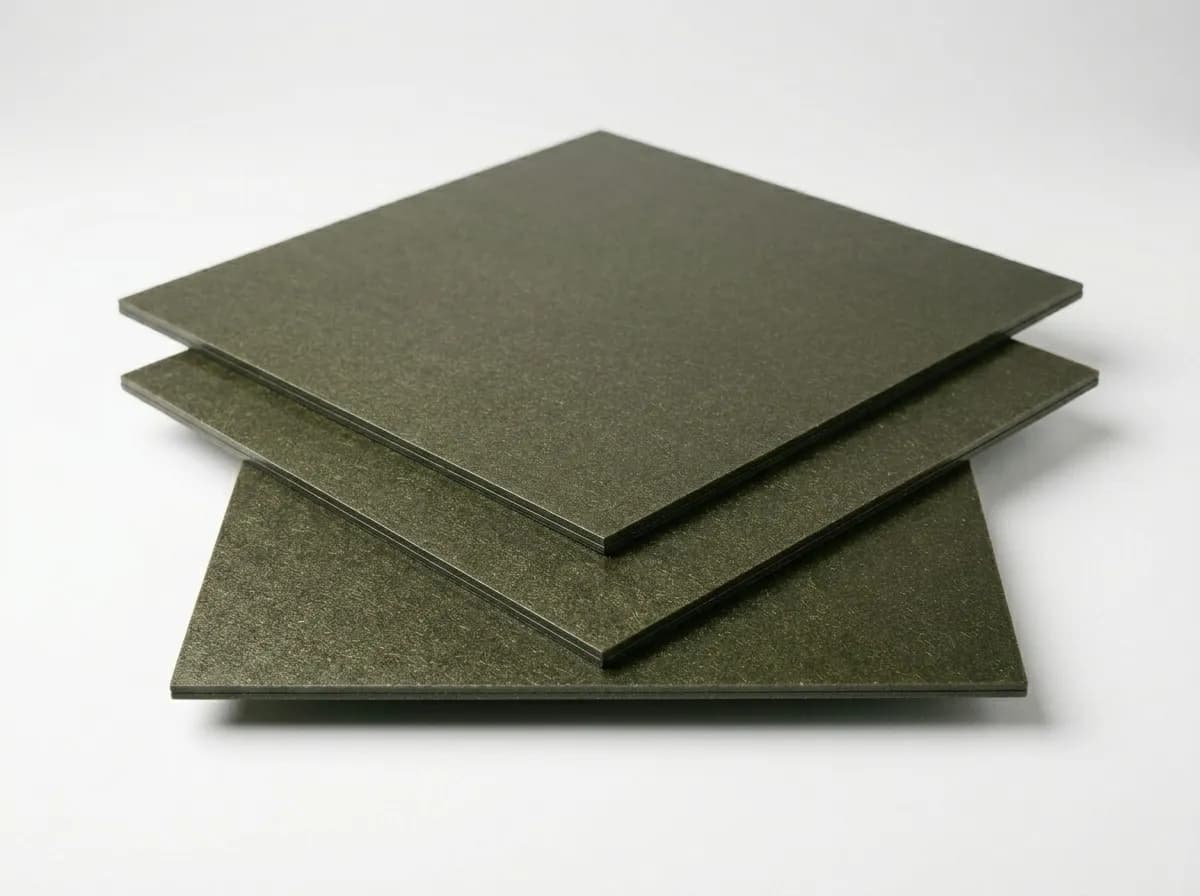

Миканит прокладочный ПФК 1,2 мм ТУ

Миканит ПФК 1,20 мм по техническим условиям — утолщенная листовая позиция прокладочного миканита для жестких электроизоляционных деталей, прокладок, шайб, дистанционных элементов и листовых заготовок. Для сайта эта серия ведется как продукция по ТУ: с бумажной слюдяной основой, более однородной структурой листа и возможностью поставки как полного листа, так и раскроенных форматов.

1,20 мм — средняя листовая толщина для более жестких деталей и заготовок, когда тонкие позиции уже недостаточны по геометрии.

Миканит ПФК толщиной 1,20 мм изготовлен на основе материала «флогопитовая слюдяная бумага» с применением материала «кремнийорганическое связующее». Рабочая температура — 700 °C длительно и 1000 °C кратковременно.

Технические характеристики

Основа	флогопитовая слюдяная бумага
Связующее	кремнийорганическое связующее
Содержание слюды	не менее 90%
Содержание связующего	не более 10%
Плотность	2,05–2,15 г/см³
Рабочая температура	700 °C длительно; 1000 °C кратковременно
Термическая потеря массы	не более 1% при 500 °C; 2% при 700 °C
Прочность при изгибе	не менее 140 МПа
Водопоглощение	не более 1%
Электрическая прочность	не менее 20 кВ/мм
Удельное объёмное сопротивление	не менее 10^17 Ом·см при 23 °C; 10^12 Ом·см при 500 °C
Огнестойкость	UL 94 V-0 для толщин, охваченных протоколом испытаний
Дымообразующее испытание	не более 4 с
Номинальная толщина	1,20 мм
Ориентировочная масса листа 600×1000 мм	1,48–1,55 кг
Ориентировочная масса листа 1000×1200 мм	3,0–3,1 кг
Диапазон толщин	0,10–10,00 мм; свыше 10,00 до 50,0 мм — по специальному заказу и согласованию
Типовые размеры	600×1000 и 1000×1200 мм; допуск ±15 мм

Технические характеристики ПФК 1,20 мм

Стандарт	по техническим условиям
Марка	ПФК — флогопитовая слюдяная бумага, кремнийорганическое связующее
Основа	флогопитовая слюдяная бумага
Связующее	кремнийорганическое связующее
Толщина	1,20 мм
Допуск	по ТУ и паспорту партии; для ответственных размеров рекомендуется согласовывать допуск в заказе
Содержание слюды	не менее 90%
Содержание связующего	не более 10%
Плотность	2,05-2,15 г/см3
Рабочая температура	не менее 700 °C длительно; не менее 1000 °C кратковременно
Материал и диапазон поставки	флогопитовая слюдяная бумага; кремнийорганическое связующее; 0,10–10,00 мм, свыше 10,00 до 50,0 мм — по специальному заказу и согласованию.
Прочность при изгибе	не менее 140 МПа
Водопоглощение	не более 1%
Электрическая прочность	не менее 20 кВ/мм
Дымообразование	не более 4 с
Ориентировочная масса листа	лист 1000×1200 мм — примерно 3,0-3,1 кг; лист 600×1000 мм — примерно 1,5-1,5 кг

Толщины и форматы поставки

Миканит ПФК изготавливается на основе материала «флогопитовая слюдяная бумага» с применением материала «кремнийорганическое связующее». Состав и показатели партии подтверждаются сопроводительными документами.

Материал подбирают по рабочей температуре, толщине и условиям эксплуатации; размеры заготовок и требования к обработке согласовывают при заказе.

Стандартный полный формат листа — 1000×1200 мм. Для удобства поставки и раскроя часто применяется формат 600×1000 мм. Также можно согласовать другие размеры, включая 500×600 мм, полосы, карты и заготовки по чертежу.

Параметр	Варианты поставки
Материал и диапазон поставки	флогопитовая слюдяная бумага; кремнийорганическое связующее; 0,10–10,00 мм, свыше 10,00 до 50,0 мм — по специальному заказу и согласованию.
Стандартный лист	1000×1200 мм
Типовой раскрой	600×1000 мм
Другие размеры	По согласованию возможен раскрой и поставка других размеров, включая 500×600 мм, полосы, карты и заготовки по чертежу.

Где применяют ПФК 1,20 мм

Миканит ПФК изготавливается на основе материала «флогопитовая слюдяная бумага» с применением материала «кремнийорганическое связующее». Состав и показатели партии подтверждаются сопроводительными документами.

Материал подбирают по рабочей температуре, толщине и условиям эксплуатации; размеры заготовок и требования к обработке согласовывают при заказе.

Тяговые трансформаторы магистральных электровозов (ОДЦЭ-5000, ОНДЦЭ-10000 и аналоги), силовые реакторы подстанций, токоограничивающие катушки в промышленных электроприводах с частыми пусками под полной нагрузкой — профильная группа применений. Термическая нагрузка на изоляционный пакет в этих аппаратах — одна из самых высоких в электромашиностроении, поэтому при выборе ПФК-ТУ учитывают флогопитовую основу, кремнийорганическое связующее и температуры готовой композиции: 700 °C длительно и 1000 °C кратковременно.

Специализированные аппараты оборонных и атомных отраслей: импульсные конденсаторные установки с требованиями к радиационной стойкости изоляции, электротехнические изделия для безактивных зон АЭС, нагреватели систем аварийного охлаждения. ПФК-ТУ — один из немногих отечественных материалов, где сочетание «флогопит + кремнийорганика» нормируется одновременно и в ГОСТ 6121-75, и в по техническим условиям, с расширенным диапазоном толщин 0,10–50,0 мм под спецзаказ.

Соседние толщины ПФК

Толщина	Позиция	Применение
1,00 мм	рабочая	универсальные прокладки, шайбы и листовые электроизоляционные детали	Карточка 1,00 мм
1,20 мм	средняя	жесткие детали и заготовки, где требуется более массивный лист	← вы здесь
1,50 мм	средняя	жесткие детали и заготовки, где требуется более массивный лист	Карточка 1,50 мм

Как указывать при заказе

В обозначении обычно указывают марку, толщину, размер листа и стандарт. Примеры для ПФК 1,20 мм:

• Миканит ПФК 1,20 1000×1200 по техническим условиям
• Миканит ПФК 1,20 600×1000 по техническим условиям
• Миканит ПФК 1,20 500×600 по техническим условиям

Вопросы и ответы

ПФК 1,2 мм как перегородка между секциями шахтной печи отжига 700 °C?

Перегородка между секциями шахтной печи отжига работает при длительной 700 °C на обеих сторонах. Жёсткая прокладка 1,2 мм на флогопитовой бумаге с керамизованным кремнийорганическим связующим даёт перегородку, через которую тепловой поток между секциями ограничен на 30-40 %. Через 3000-5000 часов прочность на изгиб снижается на 15-20 %, замена планируется по плановому ремонту печи.

Минимальная партия с нарезкой перегородок прямоугольного контура?

От 10 листов 1000×600 мм, срок 10-12 рабочих дней. Нарезка прямоугольных перегородок 800×500 мм или иной геометрии — пробивная под чертёж, допуск ±0,3 мм по контуру и ±0,15 мм по отверстиям крепежа. Повторные партии через 5-6 дней с сохранённой оснасткой.

Поведение перегородки в режиме циклического нагрева 200 ↔ 700 °C?

Многократное циклирование перегородки ПФК 1,2 мм между 200 и 700 °C в ТУ не нормировано. Подтверждение рабочей температуры проводится выдержкой образцов, а не ресурсным испытанием на заданное число циклов. Для этого режима нужны амплитуда, скорость и число циклов, нагрузки и результаты испытаний детали.

Паспорт качества на партию перегородок с протоколом испытаний?

Паспорт качества по техническим условиям на каждую партию. Состав: флогопитовая бумага ≥90 %, связующее ≤10 %, плотность 2,05–2,15 г/см³. Протокол испытаний Eпр после термообработки заказывается отдельно — образцы из партии прогоняют по методике ГОСТ 6433.3 в лаборатории ИзолитПрома, Красноярск.

Заказать ПФК 1,20 мм

Производственная позиция для ремонтных подразделений шахтных печей отжига и термических цехов. Партия от 10 листов, срок 10-12 рабочих дней. Раскрой по чертежу перегородок входит в цикл.

Премиум-под-заказ, складского резерва не держим. При квартальной заявке выделяется слот, цена закрепляется на квартал. Поставка по техническим условиям, индивидуальная упаковка под транспортную тару заказчика.
