Миканит прокладочный ПФГ ТУ — поставка со склада и под заказ

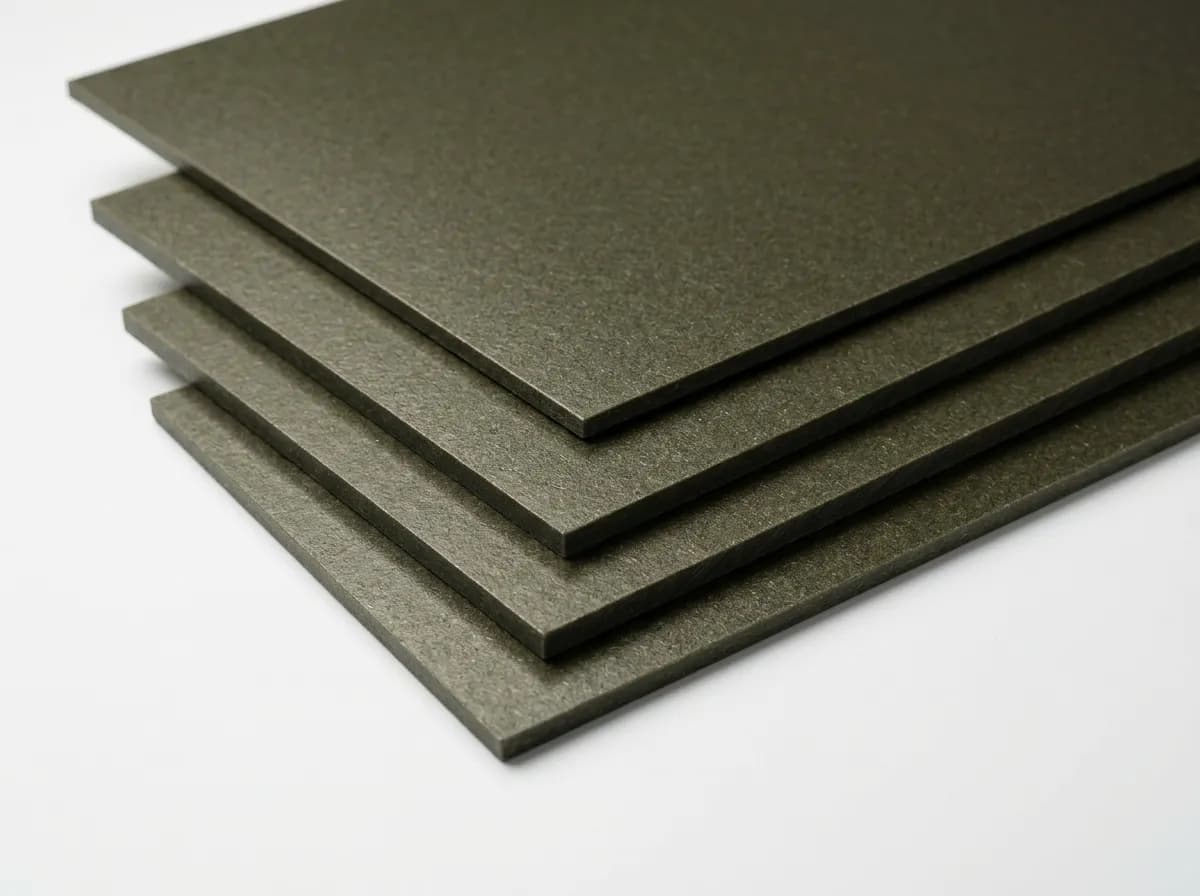

Миканит прокладочный ПФГ по техническим условиям — жесткий листовой электроизоляционный материал на флогопитовой слюдяной бумаге и глифталевом связующем. Это базовая флогопитовая марка прокладочного миканита по ТУ, которую выбирают для жестких прокладок, шайб, дистанционных элементов и других листовых деталей, когда нужен более высокий температурный уровень, чем у мусковитовых марок, но нет необходимости переходить на ПФК.

По сравнению со старым представлением о миканите как о материале на щипаной слюде, ПФГ ТУ выглядит современнее и технологичнее. Основа здесь бумажная, поэтому лист получается более ровным, более цельным по всей площади и ближе к слюдопластовой структуре, чем к классическому “слоистому” ГОСТ-миканиту.

Чем ПФГ ТУ отличается от ПФГ ГОСТ

ПФГ по ГОСТ 6121-75 — классический прокладочный миканит на щипаной флогопитовой слюде и глифталевой смоле. ПФГ по ТУ сохраняет логику маркировки и саму идею флогопитовой марки, но выполняется уже на слюдяной бумаге. За счет этого ТУ-версия лучше воспринимается как современный листовой материал для раскроя, поставки в форматах и изготовления деталей по размеру заказчика.

Критерий	ПФГ ГОСТ 6121-75	ПФГ по техническим условиям
Основа	Щипаная слюда-флогопит	Слюдяная бумага на основе флогопита
Связующее	Глифталевая смола	Глифталевое связующее
Структура листа	Классический слоистый миканит	Более однородный прессованный лист
Подача материала	ГОСТ-марка традиционного типа	Современная ТУ-марка на бумажной слюдяной основе

Практический смысл: ПФГ ТУ удобно рассматривать как основную рабочую флогопитовую марку в прокладочном миканите по ТУ — без лишнего усложнения, но уже с хорошим температурным уровнем и нормальной листовой технологичностью.

Что означает марка ПФГ

• П — прокладочный миканит для жестких электроизоляционных прокладок и шайб.
• Ф — флогопитовая слюдяная основа.
• Г — глифталевое связующее.

Именно поэтому ПФГ ТУ — это не “любая жесткая марка”, а понятное базовое исполнение на флогопите. Его обычно выбирают в тех случаях, где уже нужен флогопитовый температурный класс, но переплачивать за более тяжелое кремнийорганическое исполнение ПФК нет необходимости.

Почему выбирают ПФГ ТУ

Базовая флогопитовая марка

ПФГ ТУ удобен как первая рабочая флогопитовая позиция для прокладочного миканита по ТУ. Он дает более высокий температурный уровень, чем мусковитовые марки, и подходит для большинства задач, где нужен жесткий листовой изоляционный материал под раскрой, прокладки и шайбы.

Нормальный баланс характеристик и задачи

ПФГ нужен там, где заказчику важны не только цифры в таблице, но и практическая удобность марки: лист должен резаться, поставляться в нужном формате, работать в узле при повышенной температуре и не требовать сразу перехода на более тяжелое кремнийорганическое исполнение.

Переходная точка между мусковитом и ПФК

Если мусковитовая марка уже слабовата по температуре, но ПФК еще избыточен по режиму и стоимости, ПФГ как раз и становится рабочим компромиссом. Поэтому для ТУ-линейки это одна из ключевых практических марок.

Технические характеристики

Основа	флогопитовая слюдяная бумага
Связующее	глифталевое связующее
Содержание слюды	не менее 90%
Содержание связующего	не более 10%
Плотность	2,05–2,15 г/см³
Рабочая температура	650 °C длительно; 900 °C кратковременно
Термическая потеря массы	не более 2% при 500 °C; 4% при 700 °C
Прочность при изгибе	не менее 100 МПа
Водопоглощение	не более 1%
Электрическая прочность	не менее 15 кВ/мм
Удельное объёмное сопротивление	не менее 10^15 Ом·см при 23 °C; 10^10 Ом·см при 500 °C
Огнестойкость	UL 94 V-0 для толщин, охваченных протоколом испытаний
Дымообразующее испытание	не более 8 с
Диапазон толщин	0,10–10,00 мм; свыше 10,00 до 50,0 мм — по специальному заказу и согласованию
Типовые размеры	600×1000 и 1000×1200 мм; допуск ±15 мм

Толщины и форматы листов

Миканит ПФГ изготавливается на основе материала «флогопитовая слюдяная бумага» с применением материала «глифталевое связующее». Состав и показатели партии подтверждаются сопроводительными документами.

Материал подбирают по рабочей температуре, толщине и условиям эксплуатации; размеры заготовок и требования к обработке согласовывают при заказе.

Стандартный полный формат листа — 1000×1200 мм. Для удобства поставки и раскроя часто используется формат 600×1000 мм как половина стандартного листа. Также возможна поставка других размеров по согласованию: 500×600 мм, полосы, карты и заготовки по чертежу.

Параметр	Варианты поставки
Материал и диапазон поставки	флогопитовая слюдяная бумага; глифталевое связующее; 0,10–10,00 мм, свыше 10,00 до 50,0 мм — по специальному заказу и согласованию.
Стандартный лист	1000×1200 мм
Типовой раскрой	600×1000 мм
Другие размеры	По согласованию, включая 500×600 мм и детали по чертежу

Как выбрать толщину ПФГ ТУ

Выбор толщины зависит от геометрии узла, нужной жесткости детали и требований к тепловому режиму. Тонкие листы чаще берут под точные прокладки и дистанционные элементы, средние толщины — под стандартные жесткие шайбы и прокладки, а толстые — уже как листовую заготовку под механическую обработку и крупные конструкционные детали.

• 0,10-0,50 мм — точные прокладки, тонкие изоляционные детали и дистанционные элементы.
• 0,60-3,00 мм — стандартные жесткие прокладки, шайбы, перегородки, детали аппаратов и машин.
• 4,00-10,00 мм — усиленные листовые заготовки под раскрой и механическую обработку.
• 15,00-30,00 мм — массивные опорные и конструкционные электроизоляционные элементы.

ПФГ или ПФК: что выбрать

ПФГ и ПФК — две соседние флогопитовые марки ТУ. Если нужна базовая рабочая марка на флогопите, обычно достаточно ПФГ. Если же узел тяжелее по температуре, нужен более высокий кратковременный режим и более сильные электрические показатели, имеет смысл переходить на ПФК.

Параметр	ПФГ ТУ	ПФК ТУ
Связующее	Глифталевое	Кремнийорганическое
Материал и диапазон поставки	флогопитовая слюдяная бумага; глифталевое связующее; 0,10–10,00 мм, свыше 10,00 до 50,0 мм — по специальному заказу и согласованию.
Электрическая прочность	Не менее 15 кВ/мм	Не менее 20 кВ/мм
Прочность при изгибе	Не менее 100 МПа	Не менее 140 МПа

Где применяется ПФГ ТУ

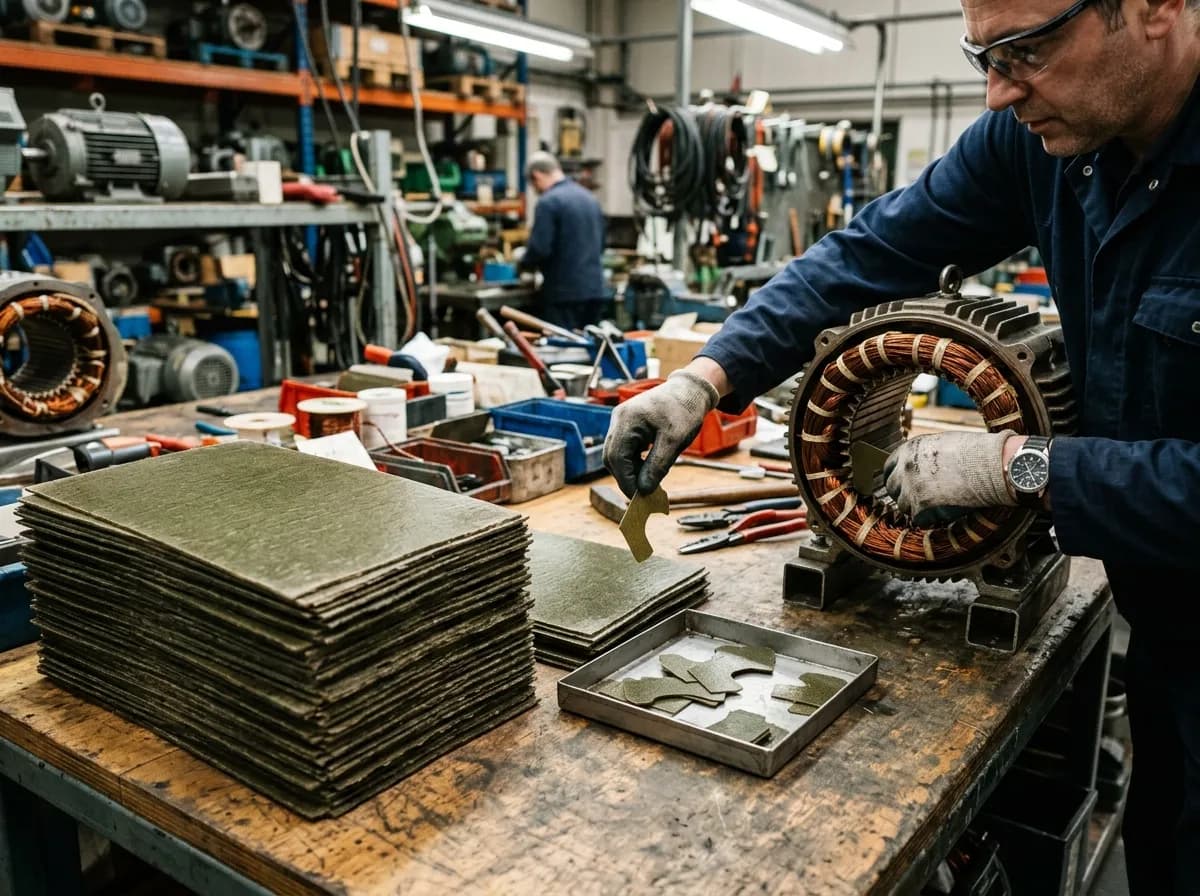

ПФГ ТУ применяют для жестких электроизоляционных прокладок, шайб, дистанционных элементов и листовых заготовок в электрических машинах, аппаратах, нагревательных приборах и других узлах с повышенной температурой. Марка уместна там, где уже нужна флогопитовая основа, но конструкция еще не требует более тяжелого исполнения ПФК.

На практике ПФГ часто становится той самой “основной рабочей маркой”, с которой удобно начинать подбор прокладочного миканита по ТУ. Она закрывает большинство типовых задач по флогопитовой жесткой изоляции и при этом сохраняет понятную логику выбора для снабжения и производства.

Как обозначать и заказывать ПФГ ТУ

При заказе обычно указывают марку, толщину, формат листа и стандарт. Для стандартной поставки можно использовать такую запись:

• Миканит ПФГ 1,50 600×1000 по техническим условиям
• Миканит ПФГ 3,00 1000×1200 по техническим условиям
• Миканит ПФГ 20,00 500×600 по техническим условиям

Если требуются полосы, карты, нестандартные форматы или детали по чертежу, это согласовывается отдельно. Паспорт качества оформляется на партию, а параметры поставки и раскроя лучше сразу обсуждать под конкретную задачу.

Заказать ПФГ ТУ

Купить ПФГ ТУ можно как листами стандартного формата, так и в виде раскроенных заготовок. Если задача пока не до конца определена, ПФГ удобно использовать как отправную точку подбора: по ней легче понять, достаточно ли базовой флогопитовой марки или для узла сразу нужен переход на ПФК.
