ТУ · 1 мм

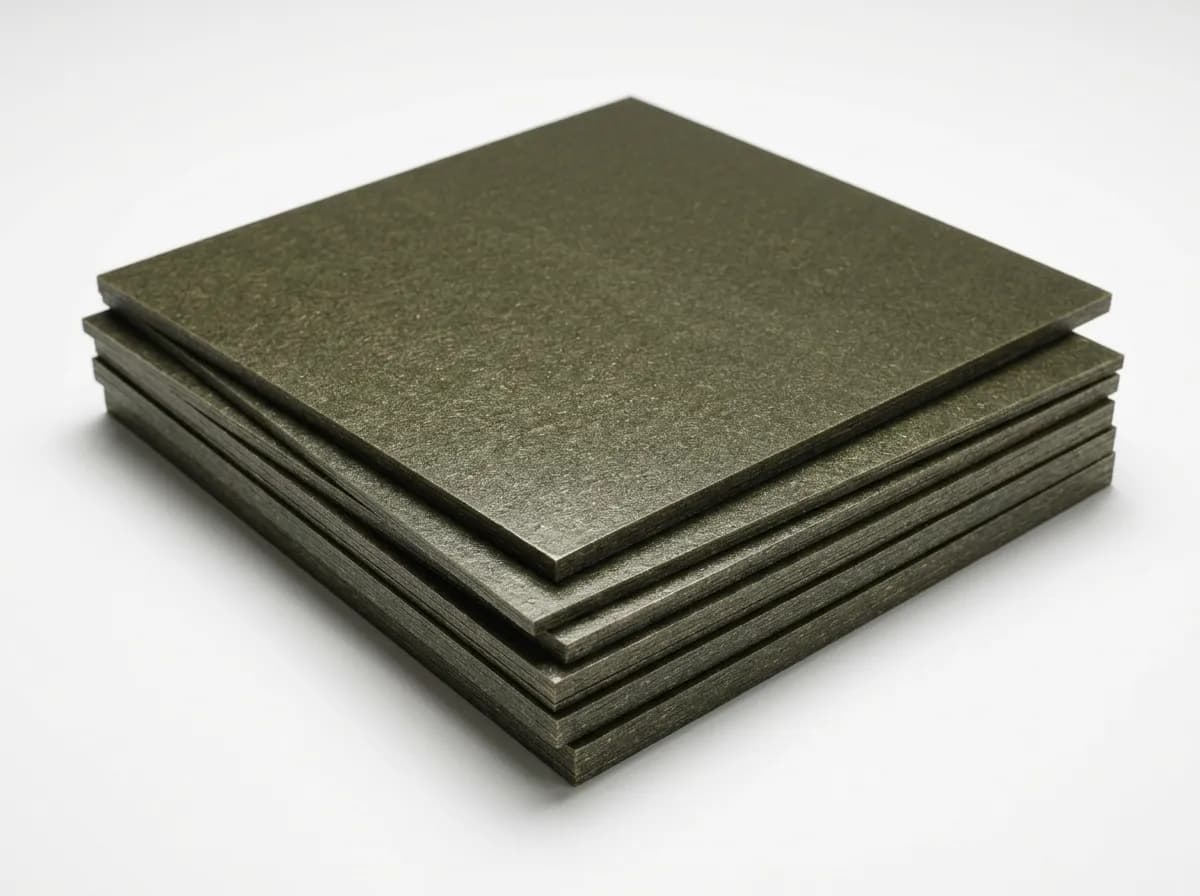

ПМГ 1 мм: особенности позиции
Это конкретная толщина жёсткого прокладочного миканита ПМГ. Основа — мусковит, связующее — глифталевая смола. Карточка относится к исполнению по ТУ; характеристики другого документа к ней автоматически не применяются.
1,00 мм
ПМГ
по техническим условиям
1000×1200
Миканит ПМГ 1,00 мм по техническим условиям — рабочая листовая позиция прокладочного миканита для жестких электроизоляционных деталей, прокладок, шайб, дистанционных элементов и листовых заготовок. Для этой марки на сайте публикуются подтверждаемые по ТУ сведения о конструкции, толщине, формате листа и области применения, а точные числовые показатели согласовываются по паспорту партии и актуализированной редакции ТУ.
1,00 мм — универсальная рабочая толщина для серийных прокладок, шайб и электроизоляционных деталей общего назначения.
Миканит ПМГ толщиной 1,00 мм изготовлен на основе материала «мусковитовая слюдяная бумага» с применением материала «глифталевое связующее». Рабочая температура — 500 °C длительно и 700 °C кратковременно.
Технические характеристики
| Основа | мусковитовая слюдяная бумага |
|---|---|
| Связующее | глифталевое связующее |
| Содержание слюды | не менее 90% |
| Содержание связующего | не более 10% |
| Плотность | 1,70–2,25 г/см³ |
| Рабочая температура | 500 °C длительно; 700 °C кратковременно |
| Термическая потеря массы | не более 2% при 500 °C; 3% при 700 °C |
| Прочность при изгибе | не менее 120 МПа |
| Водопоглощение | не более 2% |
| Электрическая прочность | не менее 18 кВ/мм |
| Удельное объёмное сопротивление | не менее 10^15 Ом·см при 23 °C; 10^10 Ом·см при 500 °C |
| Огнестойкость | UL 94 V-0 для толщин, охваченных протоколом испытаний |
| Дымообразующее испытание | не более 8 с |
| Номинальная толщина | 1,00 мм |
| Ориентировочная масса листа 600×1000 мм | 1,0–1,3 кг |
| Ориентировочная масса листа 1000×1200 мм | 2,0–2,7 кг |
| Диапазон толщин | 0,10–10,00 мм; свыше 10,00 до 50,0 мм — по специальному заказу и согласованию |
| Типовые размеры | 600×1000 и 1000×1200 мм; допуск ±15 мм |
Что известно по ПМГ 1,00 мм
| Стандарт | по техническим условиям |
|---|---|
| Марка | ПМГ — мусковитовая слюдяная бумага, глифталевое связующее |
| Основа | мусковитовая слюдяная бумага |
| Связующее | глифталевое связующее |
| Толщина | 1,00 мм |
| Допуск | по ТУ и паспорту партии; для ответственных размеров рекомендуется согласовывать допуск в заказе |
| Полный лист | 1000×1200 мм |
| Типовой раскрой | 600×1000 мм |
| Материал и диапазон поставки | мусковитовая слюдяная бумага; глифталевое связующее; 0,10–10,00 мм, свыше 10,00 до 50,0 мм — по специальному заказу и согласованию. |
| Другие размеры | По согласованию возможен раскрой и поставка других размеров, включая 500×600 мм, полосы, карты и заготовки по чертежу. |
| Паспорт партии | Паспорт качества оформляется на партию. Партия: миканит одной марки и толщины, изготовленный из одной партии связующего вещества; масса партии не более 250 кг. |
| Числовые характеристики | Точные электрические, температурные и механические показатели подтверждаются паспортом партии и актуализированной редакцией ТУ. |

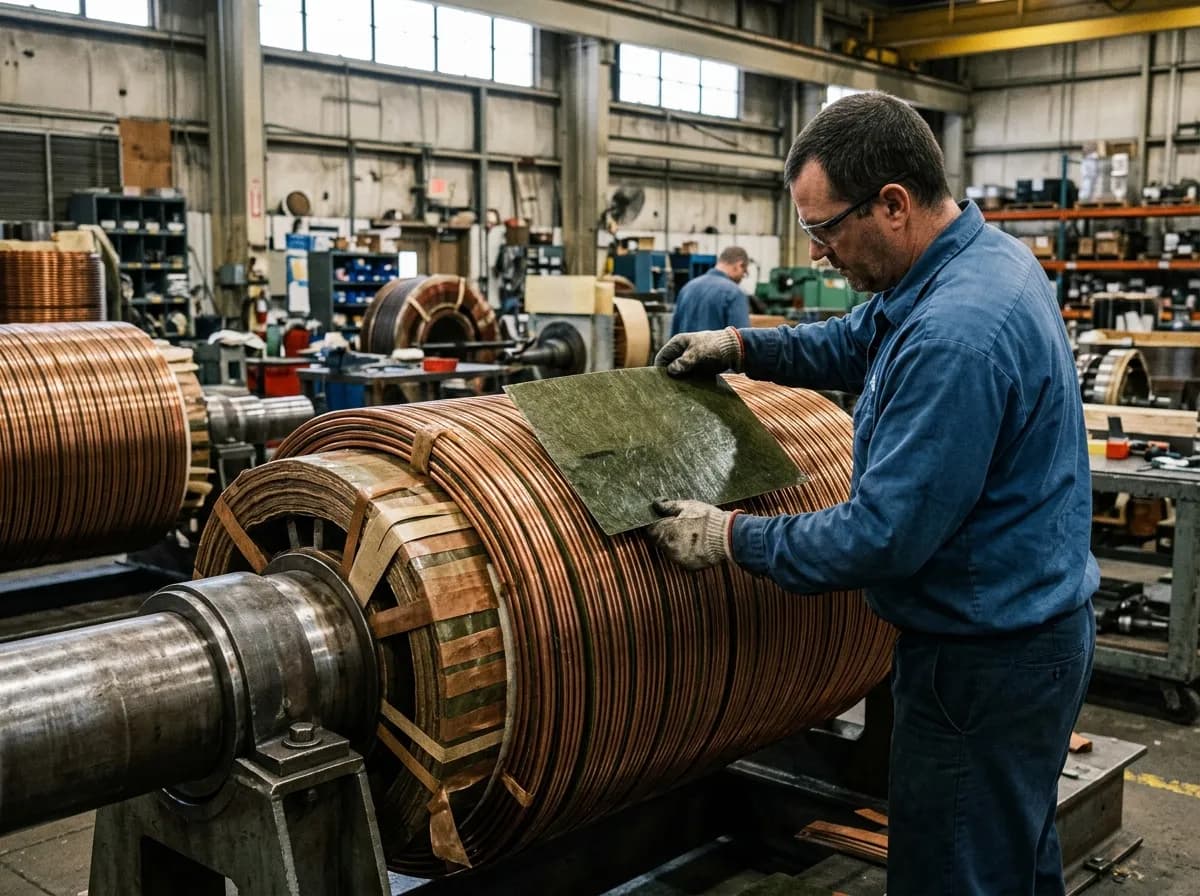

Где применяют ПМГ 1,00 мм
Миканит ПМГ изготавливается на основе материала «мусковитовая слюдяная бумага» с применением материала «глифталевое связующее». Состав и показатели партии подтверждаются сопроводительными документами.
Материал подбирают по рабочей температуре, толщине и условиям эксплуатации; размеры заготовок и требования к обработке согласовывают при заказе.
Серийная контакторно-релейная аппаратура — второй основной канал применения: контакторы КМ-1/КМ-2/КМ-3, реле РП-21/РП-25/РЭС, автоматы серий АЕ/АП, рубильники. На этих изделиях выбор слюдяной основы и допустимого температурного режима задаётся документацией конструктора, а показатели ПМГ-ТУ составляют 500 °C длительно и 700 °C кратковременно.
Ремонтная практика электротехнических предприятий: объекты ЖКХ, водоканал, котельные, станции подкачки с оборудованием 1980–1990-х годов выпуска, где паспорт аппарата прямо предписывает «миканит ПМГ» на мусковитовой основе. Для таких узлов ПМГ-ТУ — прямая замена нормативной ПМГ по ГОСТ 6121-75 в расширенном диапазоне толщин, когда конкретная нормативная толщина в наличии отсутствует.
Соседние толщины ПМГ
| Толщина | Позиция | Применение | |
|---|---|---|---|
| 0,90 мм | рабочая | универсальные прокладки, шайбы и листовые электроизоляционные детали | Карточка 0,90 мм |
| 1,00 мм | рабочая | универсальные прокладки, шайбы и листовые электроизоляционные детали | ← вы здесь |
| 1,20 мм | средняя | жесткие детали и заготовки, где требуется более массивный лист | Карточка 1,20 мм |
Как указывать при заказе
В обозначении обычно указывают марку, толщину, размер листа и стандарт. Примеры для ПМГ 1,00 мм:
Миканит ПМГ 1,00 1000×1200 по техническим условиямМиканит ПМГ 1,00 600×1000 по техническим условиямМиканит ПМГ 1,00 500×600 по техническим условиям
Вопросы и ответы
Где применяется 1,0 мм прокладочный миканит в производстве компрессоров?
В винтовых компрессорах серии ВК-25 с приводным электродвигателем АИР180 толщина 1,0 мм идёт на прокладки под выводную коробку и под опоры катушек электромагнитного клапана включения. Для готового ПМГ нормируется электрическая прочность при 23 °C не менее 18 кВ/мм. Применение при рабочем напряжении 380 В и запас изоляции конкретного узла подтверждают отдельно.
Каков расход 1,0 мм на серию 100 компрессоров в год?
На один компрессор уходит 0,15-0,20 м² прокладок 1,0 мм: выводная коробка 200×150 мм, опоры катушек 4×80×40 мм, шайбы под крепёж 12 шт. На годовую серию 100 машин расход составляет 18-22 м² или 35-45 кг по техническим условиям. Закупка идёт квартальными партиями по 10-12 кг с резервом 15 % на технологические потери при штамповке.
Какова прочность на изгиб 1,0 мм после длительного хранения?
Для ПМГ по техническим условиям нормируется прочность на изгиб не менее 120 МПа. Гарантийный срок хранения — 12 месяцев с даты изготовления; после его истечения перед использованием проверяют соответствие материала техническим условиям. После 24 месяцев глифталь начинает терять текучесть, прочность падает до 110-130 МПа за счёт частичной деградации связующего. Для прокладок и шайб этого достаточно, для формовочных операций партию старше двух лет уже не берут.
Чем 1,0 мм ПМГ лучше пресс-картона ЭВ той же толщины для компрессоров?
ТУ не содержат сравнения ПМГ 1,0 мм с пресс-картоном ЭВ и не подтверждают преимущество в компрессорах. Для ПМГ нормируются свойства жёсткой электроизоляционной прокладки. Выбор между материалами требует сопоставить документацию на ЭВ и условия работы детали, включая геометрию и электрические требования.
Заказать ПМГ 1,00 мм
Толщина 1,0 мм со склада ИзолитПром в Красноярске идёт партиями от 5 листов; для крупного заказа от 100 кг согласуется график плавки слюды и пресс-времени производства.
Под прокладки выводных коробок компрессоров и общепромышленных двигателей раскрой выполняется штамповкой и плоттерной резкой; срок поставки два-четыре рабочих дня при наличии складского остатка 80-120 кг.
Состав и обозначение ПМГ
Слюдяная основа
мусковит
Связующее
глифталевая смола
Норматив
ТУ
Характеристики ПМГ 1 мм
Для ГОСТ показаны только значения, относящиеся к выбранным марке и толщине. Для ТУ точные цифры берутся из применяемого документа и паспорта качества.
| Толщина карточки | 1 мм |
|---|---|
| Документ | ТУ |
| Допуск толщины | по применяемому ТУ и паспорту качества |
| Массовая доля слюды | по применяемому ТУ и паспорту качества |
| Массовая доля связующего | по применяемому ТУ и паспорту качества |
| Расслаиваемость | по применяемому ТУ и паспорту качества |
| Электрическая прочность | по применяемому ТУ и паспорту качества |
| Испытание на пробой | по применяемому ТУ и паспорту качества |
Где применяют эту позицию
Позицию рассматривают для жёстких плоских электроизоляционных деталей — прокладок, шайб, пластин и разделительных элементов, когда проектом заданы ПМГ, толщина 1 мм и ТУ. При замене толщины, марки или документа проверяют геометрию и требования узла.
С чем сравнивать ПМГ 1 мм
Соседние толщины сравнивают внутри той же марки и документа. Другие строки ниже меняют норматив, слюдяную основу или связующее — это уже технический выбор, а не простая замена размера.
| Вариант | Что сравнивается | Когда проверять |
|---|---|---|
| 0,9 мм | Толщина той же марки и документа | При подборе геометрии листа или детали |
| 1 мм — текущая | Толщина той же марки и документа | При подборе геометрии листа или детали |
| 1,2 мм | Толщина той же марки и документа | При подборе геометрии листа или детали |
| ПМГ · ГОСТ 6121-75 | То же обозначение, другой нормативный документ | До замены марки или нормативного исполнения |
| ПМК · ТУ | Та же основа, другое связующее: кремнийорганическая смола | До замены марки или нормативного исполнения |
| ПФГ · ТУ | То же связующее, другая основа: флогопит | До замены марки или нормативного исполнения |
| ПСГ · ТУ | То же связующее, другая основа: синтетическая слюдяная бумага | До замены марки или нормативного исполнения |
Документы и исходные пояснения
В заявке можете указать ПМГ, толщину 1 мм, размер и количество. Нормативный документ — ТУ. Предоставляется паспорт качества. Публично номер ТУ не указывается.
Что можно написать в заявке
Можете указать марку, документ, толщину, размер и количество. Если часть параметров неизвестна, опишите узел и приложите чертёж.
