ГОСТ 8727-78 · конкретная позиция
Стекломиканит гибкий ГФК-Т 0,17 мм ГОСТ 8727-78: обзор
0,17 мм
≥2,2 кВ
ГОСТ 8727-78
кремнийорганика

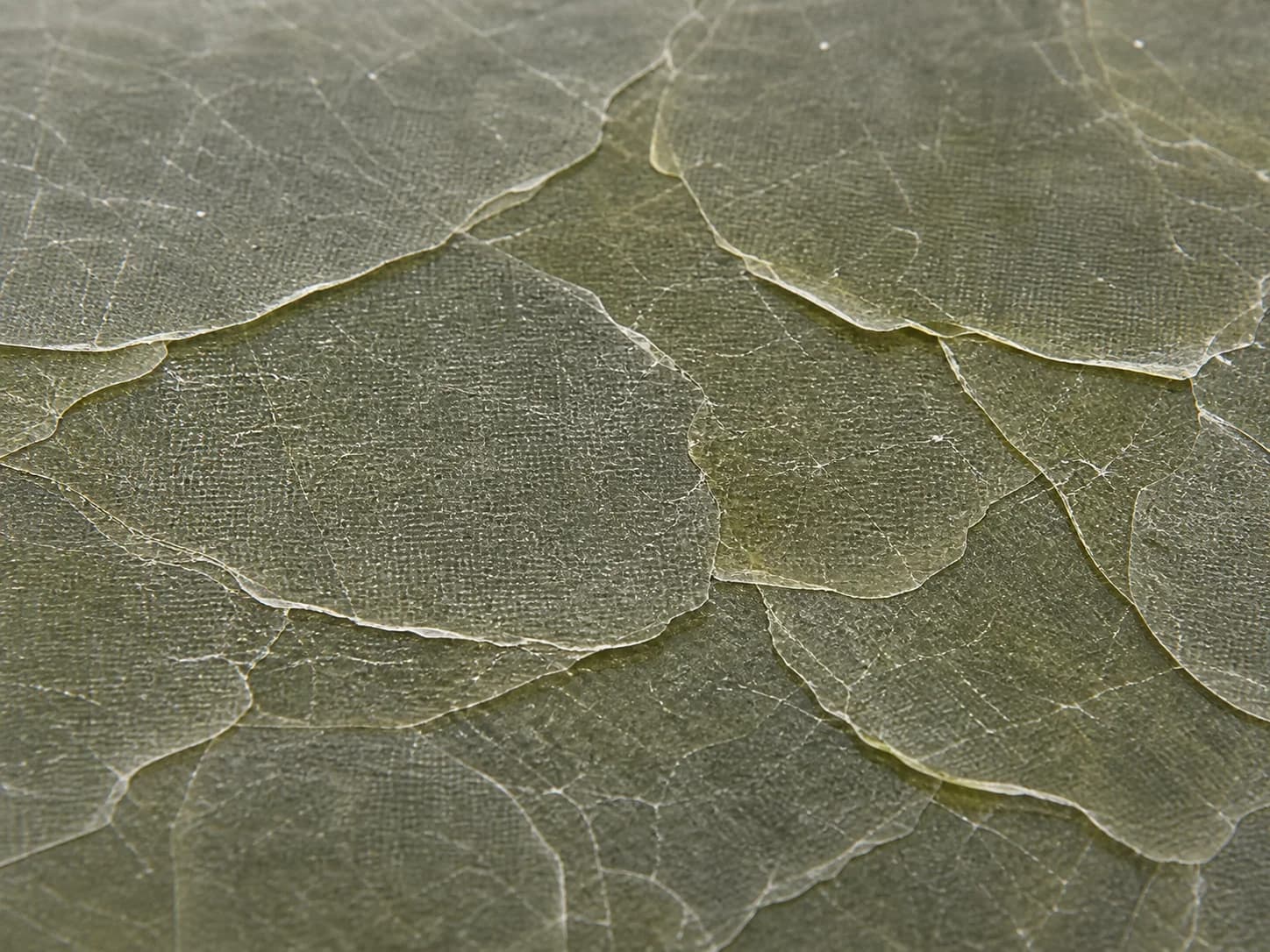

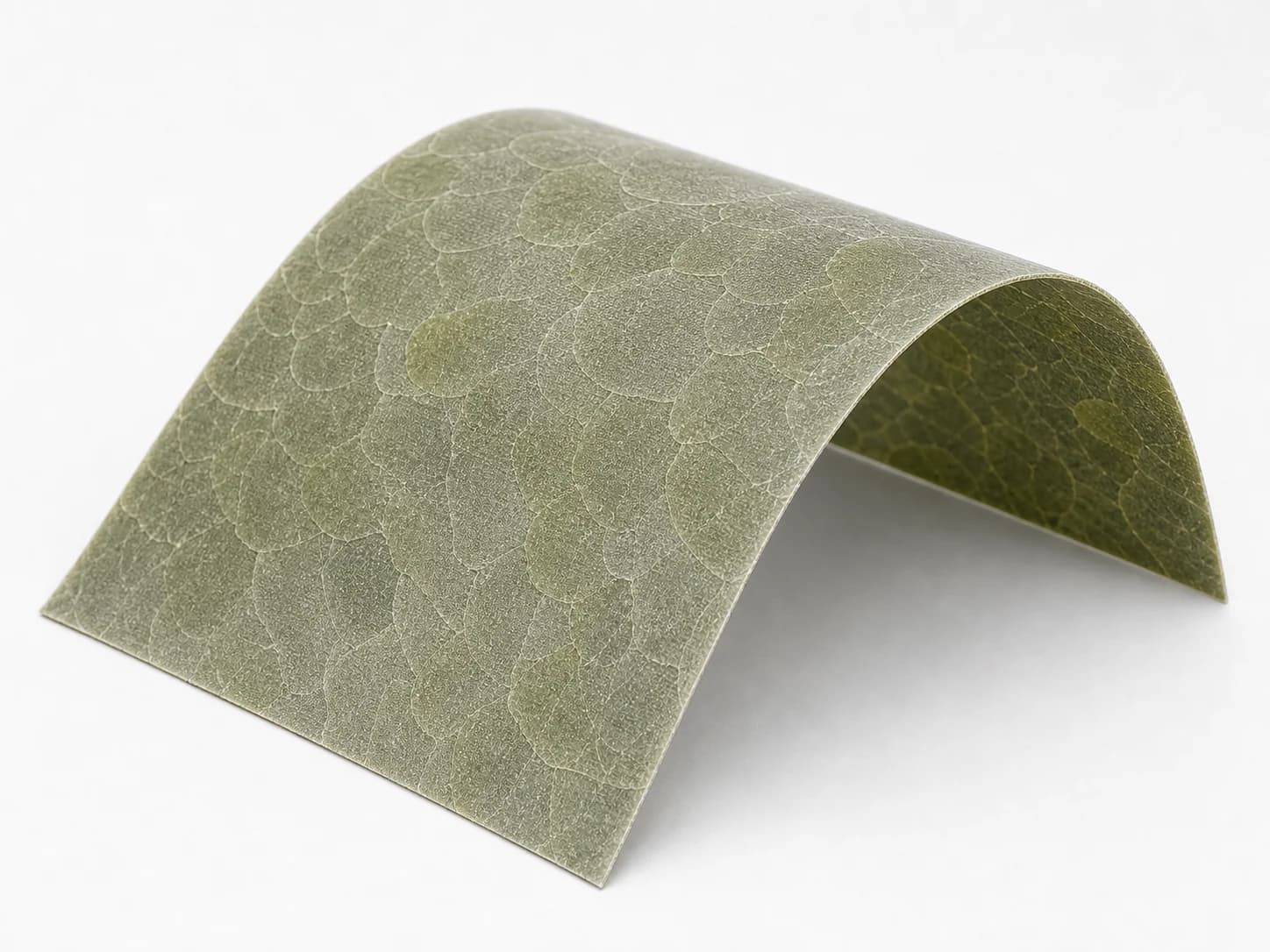

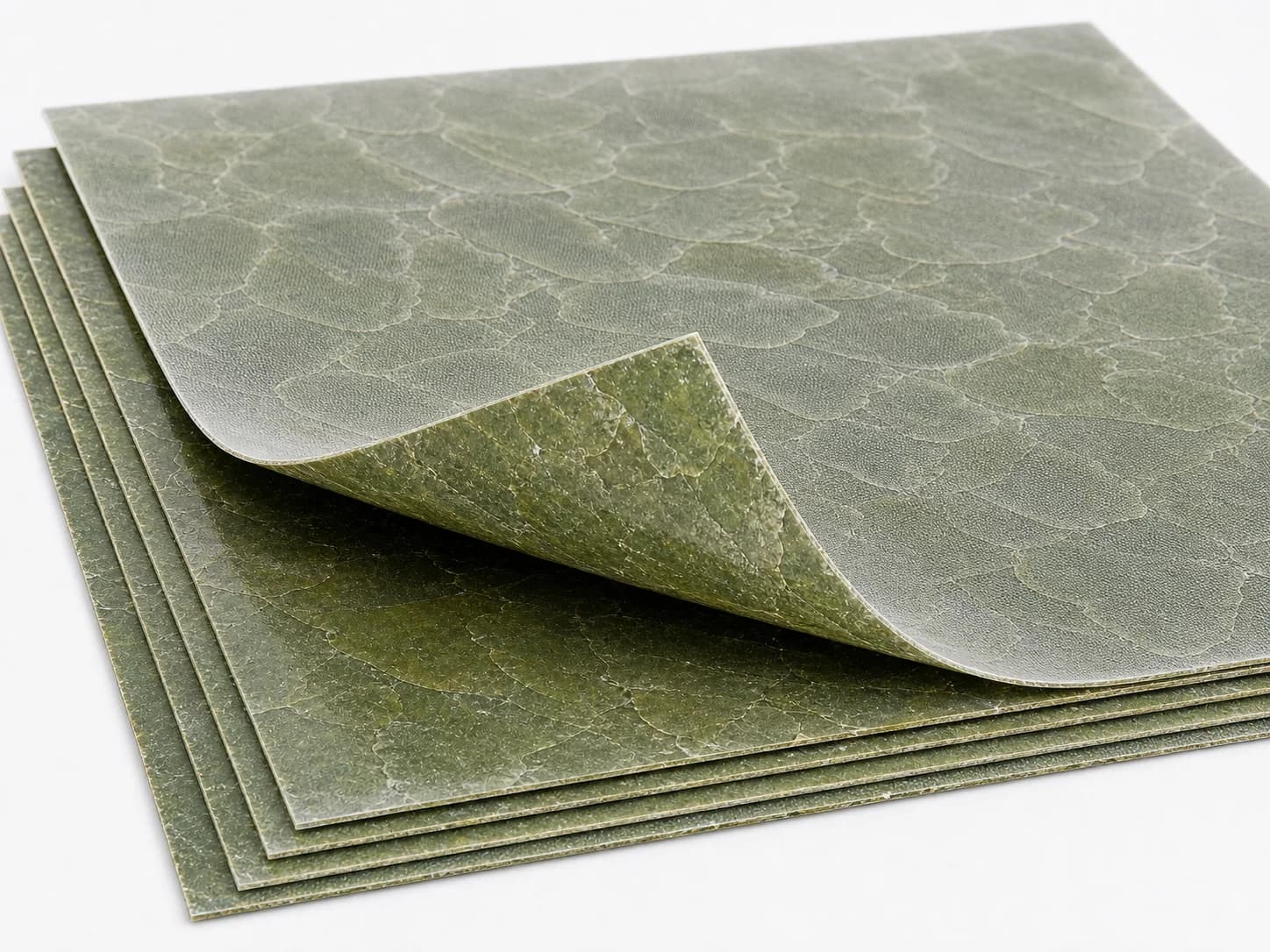

Купить стекломиканит гибкий ГФК-Т 0,17 мм по ГОСТ 8727-78 с поставкой через ООО «ИзолитПром», Красноярск. ГФК-Т 0,17 мм — листовой электроизоляционный материал из щипаной слюды-флогопита, склеенной кремнийорганическим лаком, с одной подложкой из стеклоткани по ГОСТ 19907-83. Класс нагревостойкости по связующему — H (180°C длительно) (ГОСТ 8865-93). Паспорт качества в комплекте с партией. Доставка в Москву, Санкт-Петербург, Новосибирск, Екатеринбург.
Марка ГФК-Т толщиной 0,17 мм — тип 48 по ГОСТ 25045-81 (стекломиканит гибкий по ГОСТ 8727-78).
Состав и обозначение ГФК-Т
- Марка
- ГФК-Т
- Исполнение
- Т
- Документ
- ГОСТ 8727-78
Характеристики Стекломиканит гибкий ГФК-Т 0,17 мм ГОСТ 8727-78
Технические характеристики ГФК-Т 0,17 мм
| Толщина / допуск | 0,17 мм · среднее +0,05 / −0,02, в отдельных точках ±0,05 (Табл. 1 ГОСТ 8727-78) |
| Слюда | Щипаный флогопит по ГОСТ 3028-78 (калиево-магниевая слюда, тёмно-коричневая с оливковым оттенком) |
| Связующее вещество | Кремнийорганический лак, 20-36% массы (Табл. 3 ГОСТ 8727-78) |
| Летучих веществ | Не более 2% (Табл. 3 ГОСТ 8727-78) |
| Массовая доля слюды | ≥45% (Табл. 3 ГОСТ 8727-78) |
| Электрическая прочность | ≥20 кВ/мм (высший сорт, ВС); ≥16 кВ/мм (первый сорт, 1С) — исходное состояние (Табл. 3 ГОСТ 8727-78) |
| Пробивное напряжение | ≥2,2 кВ (ВС); ≥2,2 кВ (1С) (Табл. 4 ГОСТ 8727-78) |
| Удельное сопротивление | Исходное — ≥1·10¹²; после 48 ч при 93%, 23 °C — ≥1·10¹¹ (Табл. 3 ГОСТ 8727-78) |
| Подложка | Одна подложка из стеклоткани по ГОСТ 19907-83, 4-й класс назначения |
| Масса 1 м² | 0,340 кг/м² (справочное Приложение 1 ГОСТ 8727-78) |
| Размер листов | Фактический размер поставляемого листа — 640×870 мм. Требования к размерам — по ГОСТ 25045-81 |
| Класс нагревостойкости | H (180°C длительно) — по классу кремнийорганического лака (ГОСТ 8865-93) |
| Гарантийный срок хранения | 6 месяцаа со дня изготовления (п. 6.2 ГОСТ 8727-78) |
Характеристики
| Слюдяная основа | флогопит |
|---|---|
| Связующее | кремнийорганическое |
Применение Стекломиканит гибкий ГФК-Т 0,17 мм ГОСТ 8727-78
Применение стекломиканита ГФК-Т 0,17 мм
0,17 мм применяется для пазовой и межслойной изоляции в малогабаритных двигателях и трансформаторах, где 0,15 мм недостаточно по механике, а 0,20 мм избыточно по конструктиву. Позволяет оптимизировать толщину изоляционного пакета с шагом 0,02 мм.
Пробивное напряжение ≥3,4 кВ (ВС) по Табл. 4 ГОСТ 8727-78. Электрическая прочность ≥20 кВ/мм (ВС). Подложка из стеклоткани обеспечивает устойчивость при намотке на оправки с радиусом кривизны от 10 мм.
Используется в серийном производстве электродвигателей 1,5–3,0 кВт, синхронных машин малой мощности, приборных катушек. Для реле и переключателей — как межконтактная изоляция. Выбор слюды и связующего — по климатическому исполнению и классу нагревостойкости изделия.
Купить ГФК-Т 0,17 мм по ГОСТ 8727-78: +7 (953) 585-20-07, 2852007@bk.ru. Передача готового материала из наличия без дополнительных работ транспортной компании — в течение 1–2 рабочих дней после оплаты.
Сравнение и выбор Стекломиканит гибкий ГФК-Т 0,17 мм ГОСТ 8727-78
Сравнение толщин ГФК-Т
| Толщина | Пробивное (ВС) | |
|---|---|---|
| 0,10 мм | ≥1,0 кВ | 0,10 мм → |
| 0,13 мм | ≥1,5 кВ | 0,13 мм → |
| 0,15 мм | ≥1,8 кВ | 0,15 мм → |
| 0,17 мм | ≥2,2 кВ | ← вы здесь |
| 0,20 мм | ≥2,7 кВ | 0,20 мм → |
| 0,22 мм | ≥3,0 кВ | 0,22 мм → |
| 0,25 мм | ≥3,5 кВ | 0,25 мм → |
| 0,30 мм | ≥4,0 кВ | 0,30 мм → |
| 0,35 мм | ≥4,5 кВ | 0,35 мм → |
| 0,40 мм | ≥5,0 кВ | 0,40 мм → |
| 0,50 мм | ≥6,0 кВ | 0,50 мм → |
| 0,60 мм | ≥7,0 кВ | 0,60 мм → |
Документы и заказ
Условное обозначение при заказе
По п. 1.3 ГОСТ 8727-78: сорт, марка, толщина — размер слюды, номер стандарта. Примеры для 0,17 мм ГФК-Т:
Стекломиканит ВС ГФК-Т 0,17—30 ГОСТ 8727-78Стекломиканит ВС ГФК-Т 0,17—15 ГОСТ 8727-78Стекломиканит 1С ГФК-Т 0,17—10 ГОСТ 8727-78
Подробнее о марке: Стекломиканит ГФК-Т — характеристики, расшифровка, сравнение марок →
Вопросы и ответы
Есть ли толщина 0,17 мм в других миканитных ГОСТах?
В ГОСТ 6120-75 (миканит гибкий без подложки) и ГОСТ 6121-75 (прокладочный) позиция 0,17 мм не нормирована. В стекломиканите ГОСТ 8727-78 0,17 мм — промежуточная точка ряда для задач точной подгонки толщины изоляции.
В каких марках стекломиканита доступна 0,17 мм?
Во всех 12 марках ГОСТ 8727-78. Заказ оформляется как «Стекломиканит [сорт] [марка] 0,17—[размер слюды] ГОСТ 8727-78». Передача готового материала из наличия без дополнительных работ транспортной компании — в течение 1–2 рабочих дней после оплаты.
Купить ГФК-Т 0,17 мм по ГОСТ 8727-78 — цена и доставка
Передача готового материала из наличия без дополнительных работ транспортной компании — в течение 1–2 рабочих дней после оплаты. Доставка в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Самару — через ПЭК, «Деловые Линии», СДЭК. Паспорт качества партии — в комплекте с каждой отгрузкой. Цена стекломиканита ГФК-Т 0,17 мм — по запросу, складская скидка при тираже от 50 м². Заказать ГФК-Т 0,17 мм по ГОСТ 8727-78: +7 (953) 585-20-07, 2852007@bk.ru.
