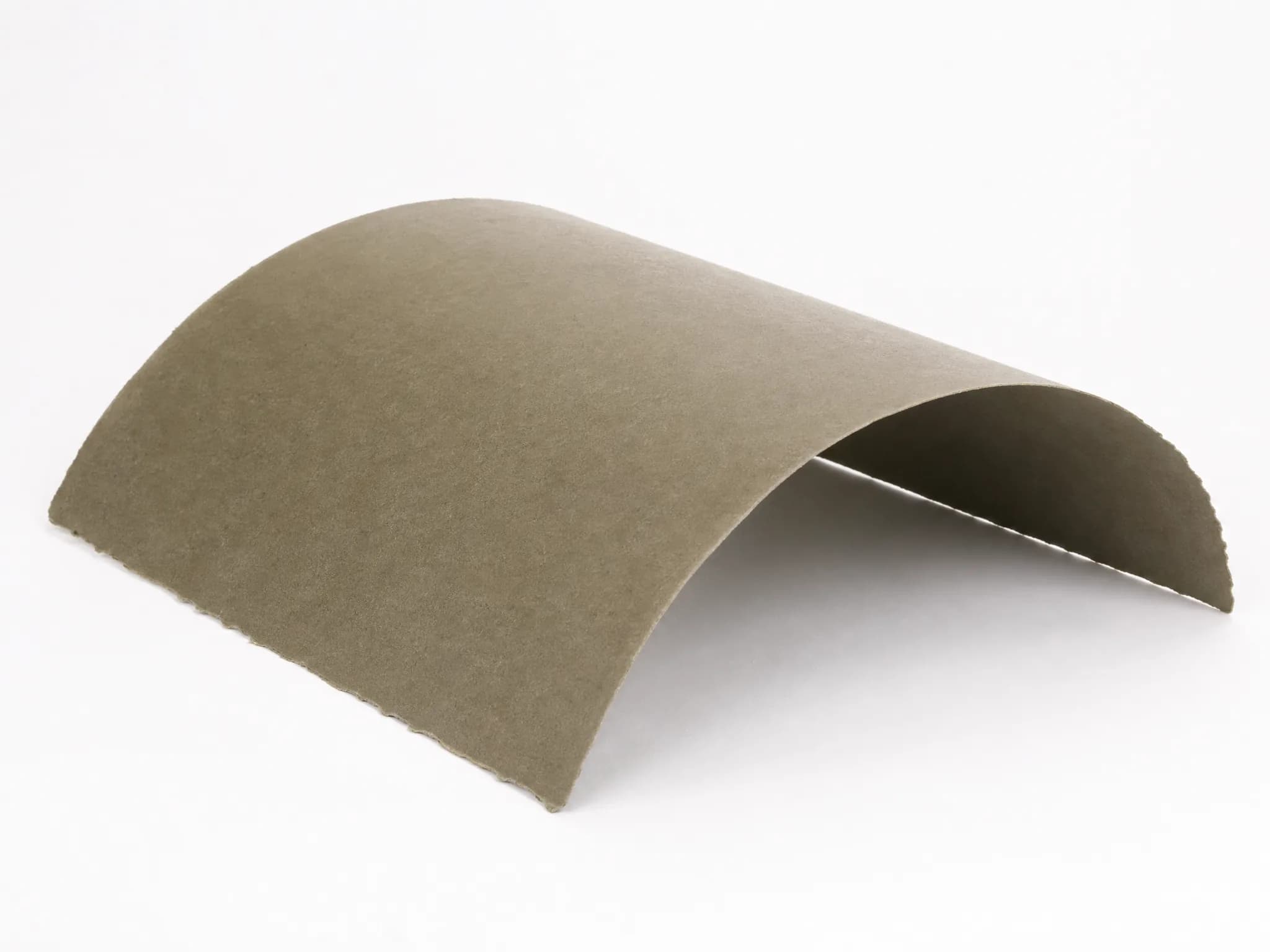

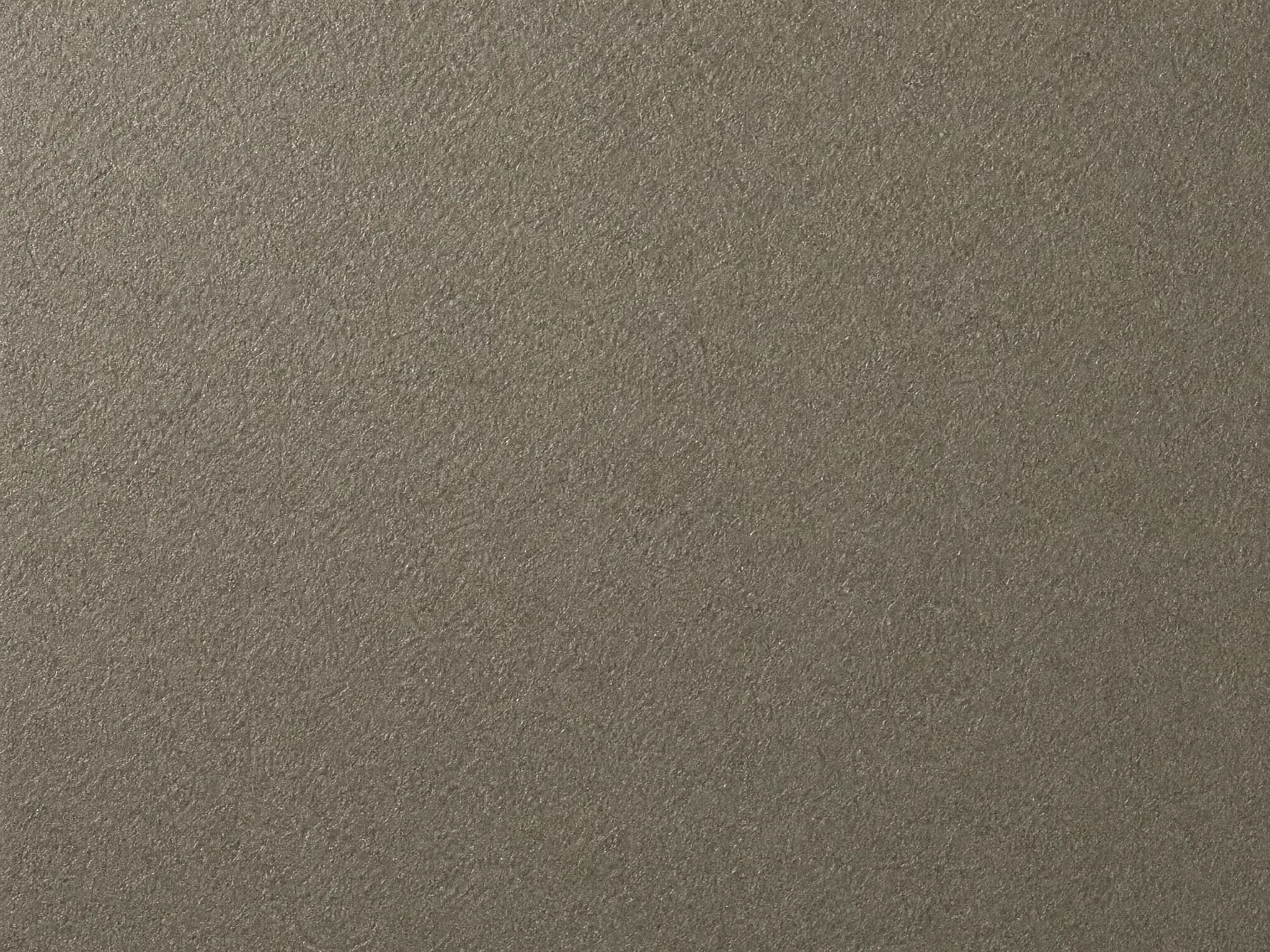

Стекломиканит гибкий ГМЭ-ТТ 0,22 мм ТУ

Купить стекломиканит гибкий ГМЭ-ТТ 0,22 мм ТУ с поставкой через ООО «ИзолитПром», Красноярск. ГМЭ-ТТ 0,22 мм ТУ — огнестойкий композитный стекломиканит премиум-класса, листовой материал из щипаного мусковита, армированного двумя подложками из стеклоткани, с огнеупорным связующим. Рабочая температура до 800 °C длительно, кратковременно — до 900 °C. Заказать ГМЭ-ТТ 0,22 мм ТУ со склада в Красноярске: отгрузка в течение 24 часов, доставка по России (Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань).

Премиум-версия ГМЭ-ТТ ТУ с рабочей температурой до 800 °C — в 5,2 раз выше классической ГОСТ 8727-78-версии (класс F, 155 °C). Применяется в огнестойкой изоляции кабелей, аккумуляторов и электромагнитных проводов.

Технические характеристики ГМЭ-ТТ 0,22 мм ТУ

Толщина / допуск	0,22 мм · допуск ±0,03 мм по ТУ производителя
Слюда	Щипаный мусковит по ГОСТ 3028-78 (калиево-алюминиевая слюда, светло-жёлтая или серебристая)
Подложка	Две подложки из стеклоткани по ГОСТ 19907-83 (армирующая стеклоткань)
Массовая доля слюды	≥70% по паспорту партии
Содержание стеклоткани	10–20%
Связующее	Огнеупорный композит, 7–15% массы
Летучих веществ	Не более 2%
Электрическая прочность	≥10 кВ/мм в исходном состоянии
Пробивное напряжение	≥2,2 кВ (расчётное = электрическая прочность × толщина; фактическое — по паспорту)
Удельное сопротивление	≥1·10¹² Ом·см, стабильно при влажности до 93%
Масса 1 м²	≈0,424 кг/м² (пропорционально толщине)
Размер листов	600×900 мм (стандарт склада), 1000×1200 мм, 1000×2400 мм или рулон шириной 1000 мм, длина 20–100 м
Рабочая температура	до 800 °C длительно, кратковременно до 900 °C. флогопитовая основа с повышенной термостойкостью
Огнестойкость	Не поддерживает горение; при 600–4000 В выдерживает ≥90 минут без пробоя
Гарантийный срок хранения	12 месяцев со дня изготовления

Применение ГМЭ-ТТ 0,22 мм ТУ

ГМЭ-ТТ 0,22 мм ТУ применяется как основная пазовая и межсекционная изоляция в электродвигателях специального назначения, аккумуляторных модулях электромобилей, кабелях класса термостойкости до 800 °C.

Пробивное напряжение ≥2,2 кВ (ВС) — достаточно для силовых применений до 1000 В переменного тока и 1500 В постоянного. В сочетании с огнеупорным связующим и армированием двумя подложками из стеклоткани выдерживает длительную эксплуатацию в условиях вибрации и термоциклирования.

Купить стекломиканит ГМЭ-ТТ 0,22 мм ТУ со склада в Красноярске — отгрузка в течение 24 часов, доставка в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Самару транспортными компаниями ПЭК, «Деловые Линии», СДЭК. Минимальная партия от 1 м².

Заказать ГМЭ-ТТ 0,22 мм ТУ: +7 (953) 585-20-07, 2852007@bk.ru. Стандартная поставка — 24 часа со склада в Красноярске.

Сравнение толщин ГМЭ-ТТ ТУ

Толщина	Пробивное (ВС)	Рекомендуемое применение
0,10 мм	≥1,0 кВ	Межслойная изоляция, приборные катушки, тонкие бандажи	0,10 мм →
0,13 мм	≥1,3 кВ	Межслойная изоляция, приборные катушки, тонкие бандажи	0,13 мм →
0,15 мм	≥1,5 кВ	Межслойная изоляция, приборные катушки, тонкие бандажи	0,15 мм →
0,17 мм	≥1,7 кВ	Пазовая изоляция малогабаритных двигателей, кабели	0,17 мм →
0,20 мм	≥2,0 кВ	Пазовая изоляция малогабаритных двигателей, кабели	0,20 мм →
0,22 мм	≥2,2 кВ	Пазовая изоляция малогабаритных двигателей, кабели	← вы здесь
0,25 мм	≥2,5 кВ	Пазовая изоляция малогабаритных двигателей, кабели	0,25 мм →
0,30 мм	≥3,0 кВ	Пазовая изоляция двигателей средней мощности, аккумуляторы	0,30 мм →
0,35 мм	≥3,5 кВ	Пазовая изоляция двигателей средней мощности, аккумуляторы	0,35 мм →
0,40 мм	≥4,0 кВ	Корпусная изоляция, клиновая изоляция тяговых машин	0,40 мм →
0,50 мм	≥5,0 кВ	Корпусная изоляция, клиновая изоляция тяговых машин	0,50 мм →
0,60 мм	≥6,0 кВ	Корпусная изоляция ВВ-машин, трансформаторов высокого напряжения	0,60 мм →

Условное обозначение при заказе ГМЭ-ТТ 0,22 мм ТУ

Формат: «Стекломиканит {сорт} ГМЭ-ТТ 0,22—{размер слюды} ТУ». Примеры:

• Стекломиканит ВС ГМЭ-ТТ 0,22—30 ТУ
• Стекломиканит ВС ГМЭ-ТТ 0,22—15 ТУ
• Стекломиканит 1С ГМЭ-ТТ 0,22—10 ТУ

Родственные позиции: ГМЭ-ТТ ТУ — все толщины и характеристики · ГМЭ-ТТ 0,22 мм ГОСТ 8727-78 (классическая ГОСТ-версия)

Вопросы о стекломиканите ГМЭ-ТТ 0,22 мм ТУ

Зачем берут промежуточную толщину 0,22 мм вместо стандартной 0,20 или 0,25?

Промежуточная толщина 0,22 мм идёт под двигатели АИР160-АИР180 с глубиной паза 25-29 мм, где 0,20 мм даёт избыточный зазор обмотки в пазе, а 0,25 мм не позволяет уложить расчётное число витков провода ПЭТВ-2. По техническим условиям 0,22 мм с двумя подложками стеклоткани и эпоксидно-полиэфирным связующим даёт оптимальное соотношение электрической прочности и геометрии паза.

Подойдёт ли 0,22 мм для длительной работы при температуре меди 155 °C?

Подойдёт. Эпоксидно-полиэфирная матрица соответствует классу F (155 °C) длительно по техническим условиям; мусковит 67-80% в основе ленты держит до 800 °C при кратковременных бросках. Для тяговых асинхронных двигателей пассажирского транспорта с расчётной температурой меди 155 °C запас по связующему трёхкратный, по слюде — пятикратный.

Хорошо ли держит 0,22 мм механическую нагрузку при тяжёлой укладке в паз?

Двусторонняя армировка стеклотканью даёт прочность на разрыв вдоль волокна 280-340 Н/см ширины, что в 2,5-3 раза выше односторонней. При запрессовке в паз с натяжением намотчика 25-35 Н полоса не рвётся на углах коробки, эпоксидно-полиэфирное связующее после формовки 140 °C фиксирует геометрию без распружинивания.

Допустима ли резка 0,22 мм гильотиной при серийной просечке пазовых коробок?

Допустима с острым ножом и зазором между ножом и матрицей 0,03-0,05 мм. Тупой нож рвёт край стеклоткани с расщеплением слюды; для серии нож меняется через каждые 4000-6000 циклов просечки. Двусторонняя армировка держит щипаный мусковит между двумя стеклотканями, край после просечки острым ножом ровный без расслоения.

Купить ГМЭ-ТТ 0,22 мм ТУ — цена и доставка

0,22 мм идёт со склада ИзолитПром в Красноярске под рамочные заказы обмоточных цехов АИР160-АИР180. Остаток на складе 100-200 кг под серийную потребность; отгрузка рулонами или просечкой пазовой заготовки.

Раскрой под пазовую коробку АИР180 с фасками и просечкой пазов выполняется на ЧПУ-плоттере; точность по контуру ±0,2 мм. Срок изготовления три-пять рабочих дней, тара — пачка по 50 заготовок с маркировкой партии.
