Стекломиканит гибкий ГМЭ-ТТ 0,13 мм ГОСТ 8727-78

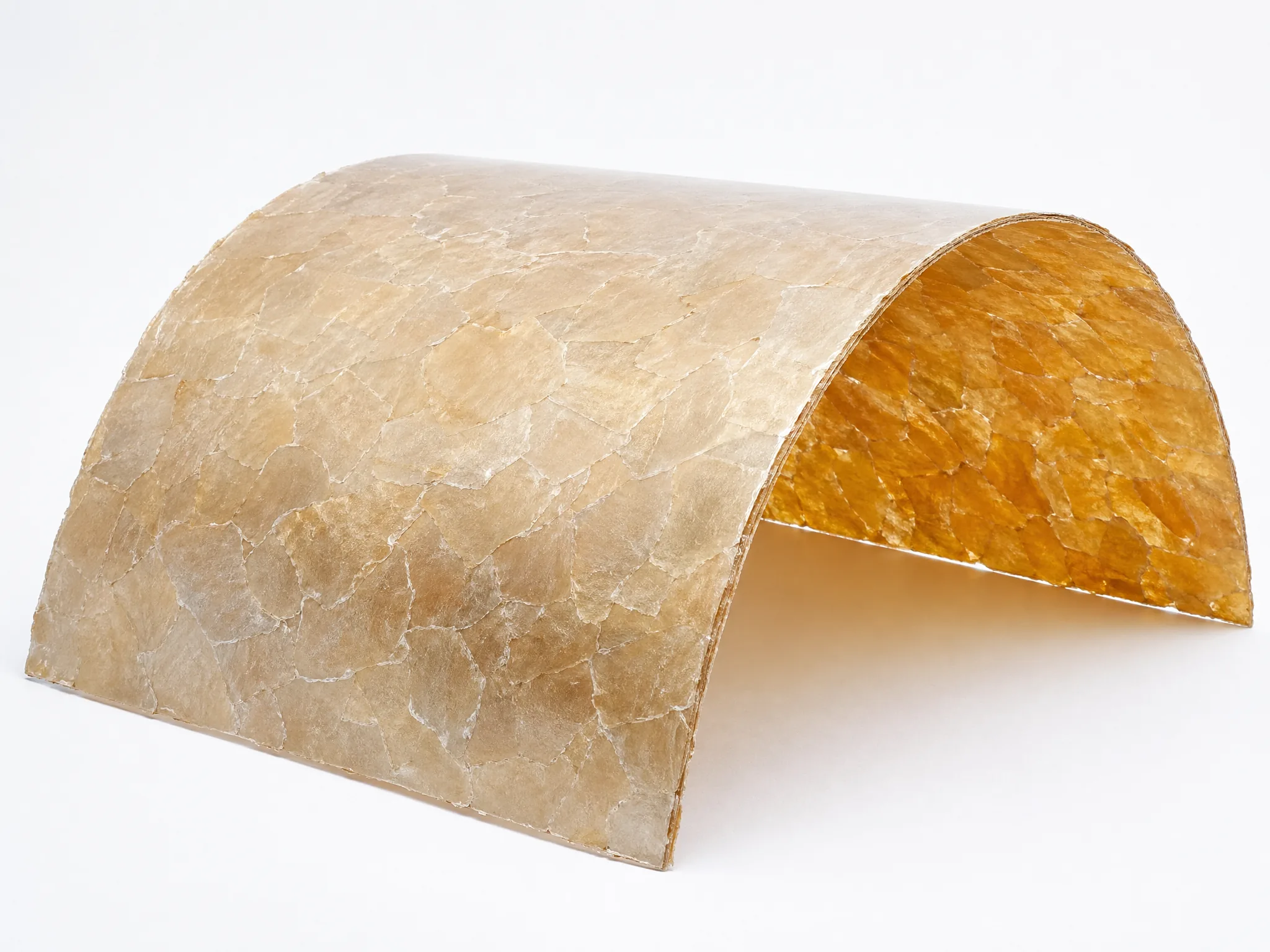

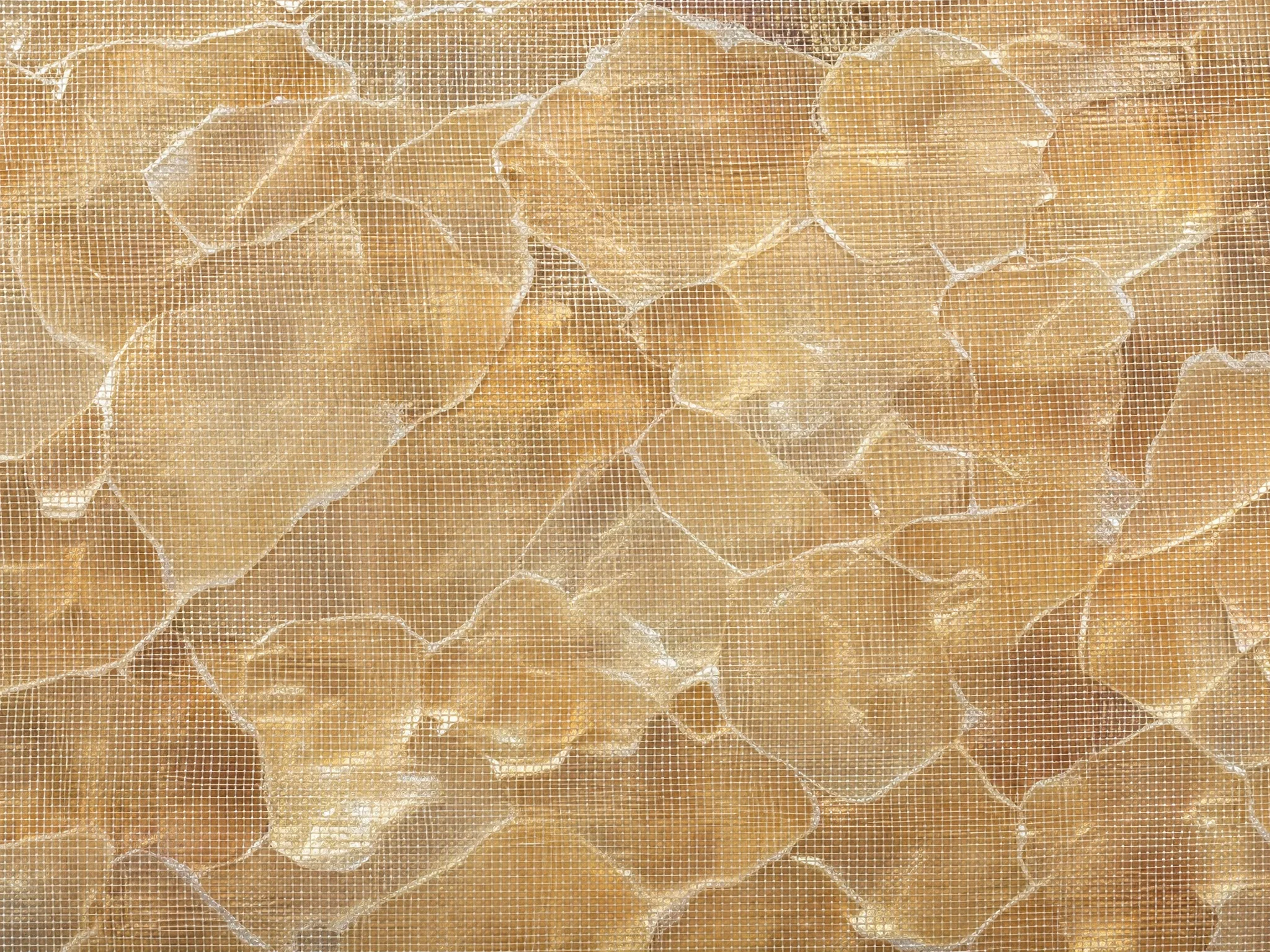

Купить стекломиканит гибкий ГМЭ-ТТ 0,13 мм по ГОСТ 8727-78 напрямую от производителя — ООО «ИзолитПром», Красноярск. ГМЭ-ТТ 0,13 мм — листовой электроизоляционный материал из щипаной слюды-мусковита, склеенной полиэфирно-эпоксидным лаком, с двумя подложками из стеклоткани по ГОСТ 19907-83. Класс нагревостойкости по связующему — F (155°C длительно) (ГОСТ 8865-93). Паспорт качества в комплекте с партией. Доставка в Москву, Санкт-Петербург, Новосибирск, Екатеринбург.

Марка ГМЭ-ТТ толщиной 0,13 мм — тип 46 по ГОСТ 25045-81 (стекломиканит гибкий по ГОСТ 8727-78).

Технические характеристики ГМЭ-ТТ 0,13 мм

Толщина / допуск	0,13 мм · среднее +0,05 / −0,02, в отдельных точках +0,10 / −0,08 (Табл. 1 ГОСТ 8727-78)
Слюда	Щипаный мусковит по ГОСТ 3028-78 (калиево-алюминиевая слюда, светло-жёлтая или серебристая)
Связующее вещество	Полиэфирно-эпоксидный лак, 15-30% массы (Табл. 3 ГОСТ 8727-78)
Летучих веществ	Не более 2% (Табл. 3 ГОСТ 8727-78)
Массовая доля слюды	≥40% (Табл. 3 ГОСТ 8727-78)
Электрическая прочность	≥23 кВ/мм (высший сорт, ВС); ≥19 кВ/мм (первый сорт, 1С) — исходное состояние (Табл. 3 ГОСТ 8727-78)
Пробивное напряжение	≥1,3 кВ (ВС); ≥2,2 кВ (1С) (Табл. 4 ГОСТ 8727-78)
Удельное сопротивление	Исходное — ≥1·10¹²; после 48 ч при 93%, 23 °C — ≥1·10¹¹ (Табл. 3 ГОСТ 8727-78)
Подложка	Две подложки из стеклоткани по ГОСТ 19907-83, 4-й класс назначения
Масса 1 м²	0,228 кг/м² (справочное Приложение 1 ГОСТ 8727-78)
Размер листов	По ГОСТ 25045-81 (типовой складской — 600×900 мм, другие — по согласованию)
Класс нагревостойкости	F (155°C длительно) — по классу полиэфирно-эпоксидного лака (ГОСТ 8865-93)
Гарантийный срок хранения	3 месяца со дня изготовления (п. 6.2 ГОСТ 8727-78)

Применение стекломиканита ГМЭ-ТТ 0,13 мм

0,13 мм применяется в пазовой изоляции малогабаритных двигателей и трансформаторов, где толщина изоляционного пакета критична по конструктиву. Дополнительная тонкость по сравнению с 0,15 мм позволяет снизить высоту пакета на 10–15%.

Пробивное напряжение ≥2,6 кВ (ВС) по Табл. 4 ГОСТ 8727-78, электрическая прочность ≥20 кВ/мм (Табл. 3). Выбор марки — по рабочей температуре изделия: ГФС/ГМС (до 130 °C), ГФЭ/ГМЭ (до 155 °C), ГФК/ГМК (до 180 °C).

Используется в приборных катушках, малогабаритных реле, реакторах невысокой мощности. Для условий с повышенной влажностью — предпочтительно выбирать мусковитовые марки ГМС/ГМЭ/ГМК: их удельное объёмное сопротивление после увлажнения на порядок выше флогопитовых ГФС/ГФЭ/ГФК.

Купить ГМЭ-ТТ 0,13 мм по ГОСТ 8727-78: +7 (953) 585-20-07, 2852007@bk.ru. Отгрузка со склада в Красноярске за 24 часа.

Сравнение толщин ГМЭ-ТТ

Толщина	Пробивное (ВС)
0,10 мм	≥0,9 кВ	0,10 мм →
0,13 мм	≥1,3 кВ	← вы здесь
0,15 мм	≥1,5 кВ	0,15 мм →
0,17 мм	≥1,7 кВ	0,17 мм →
0,20 мм	≥2,1 кВ	0,20 мм →
0,22 мм	≥2,3 кВ	0,22 мм →
0,25 мм	≥2,7 кВ	0,25 мм →
0,30 мм	≥3,3 кВ	0,30 мм →
0,35 мм	≥3,8 кВ	0,35 мм →
0,40 мм	≥4,4 кВ	0,40 мм →
0,50 мм	≥5,7 кВ	0,50 мм →
0,60 мм	≥7,3 кВ	0,60 мм →

Условное обозначение при заказе

По п. 1.3 ГОСТ 8727-78: сорт, марка, толщина — размер слюды, номер стандарта. Примеры для 0,13 мм ГМЭ-ТТ:

• Стекломиканит ВС ГМЭ-ТТ 0,13—30 ГОСТ 8727-78
• Стекломиканит ВС ГМЭ-ТТ 0,13—15 ГОСТ 8727-78
• Стекломиканит 1С ГМЭ-ТТ 0,13—10 ГОСТ 8727-78

Подробнее о марке: Стекломиканит ГМЭ-ТТ — характеристики, расшифровка, сравнение марок →

Вопросы и ответы

В каких марках доступна толщина 0,13 мм?

Во всех 12 марках стекломиканита ГОСТ 8727-78: ГФС-Т/ТТ, ГФЭ-Т/ТТ, ГФК-Т/ТТ, ГМС-Т/ТТ, ГМЭ-Т/ТТ, ГМК-Т/ТТ. Выбор — по рабочей температуре (С до 130 °C, Э до 155 °C, К до 180 °C) и условиям влажности (мусковит предпочтителен во влажных средах).

Какой допуск на толщину 0,13 мм?

В отдельных точках ±0,05 мм, среднее +0,05 / −0,02 мм по Табл. 1 ГОСТ 8727-78 (по аналогии с нижним пределом нормативного ряда). В паспорте партии приводится фактическая статистика замеров.
