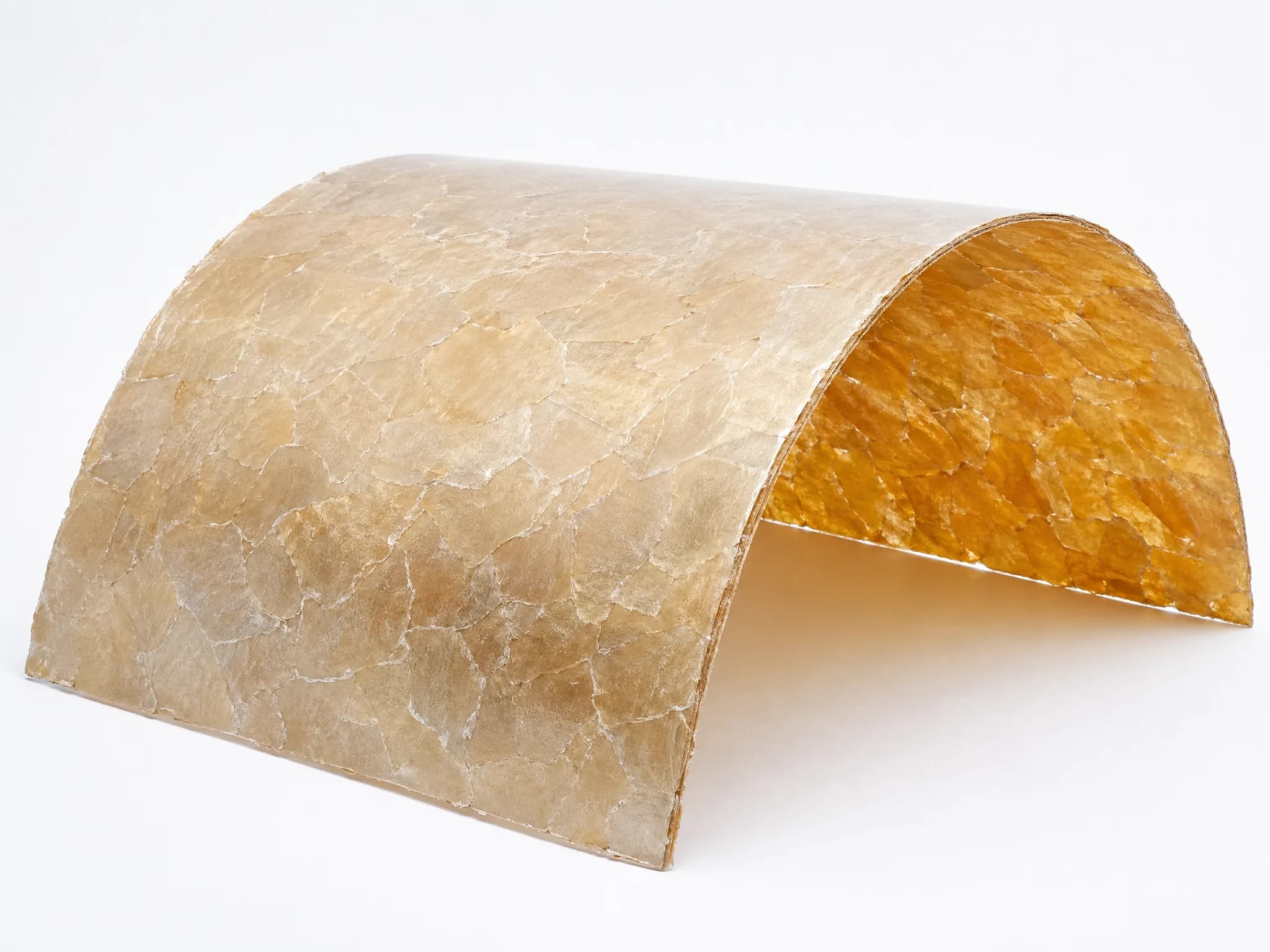

Стекломиканит гибкий ГМЭ-ТТ 0,17 мм ГОСТ 8727-78

Купить стекломиканит гибкий ГМЭ-ТТ 0,17 мм по ГОСТ 8727-78 напрямую от производителя — ООО «ИзолитПром», Красноярск. ГМЭ-ТТ 0,17 мм — листовой электроизоляционный материал из щипаной слюды-мусковита, склеенной полиэфирно-эпоксидным лаком, с двумя подложками из стеклоткани по ГОСТ 19907-83. Класс нагревостойкости по связующему — F (155°C длительно) (ГОСТ 8865-93). Паспорт качества в комплекте с партией. Доставка в Москву, Санкт-Петербург, Новосибирск, Екатеринбург.

Марка ГМЭ-ТТ толщиной 0,17 мм — тип 46 по ГОСТ 25045-81 (стекломиканит гибкий по ГОСТ 8727-78).

Технические характеристики ГМЭ-ТТ 0,17 мм

Толщина / допуск	0,17 мм · среднее +0,05 / −0,02, в отдельных точках +0,10 / −0,08 (Табл. 1 ГОСТ 8727-78)
Слюда	Щипаный мусковит по ГОСТ 3028-78 (калиево-алюминиевая слюда, светло-жёлтая или серебристая)
Связующее вещество	Полиэфирно-эпоксидный лак, 15-30% массы (Табл. 3 ГОСТ 8727-78)
Летучих веществ	Не более 2% (Табл. 3 ГОСТ 8727-78)
Массовая доля слюды	≥40% (Табл. 3 ГОСТ 8727-78)
Электрическая прочность	≥21 кВ/мм (высший сорт, ВС); ≥17 кВ/мм (первый сорт, 1С) — исходное состояние (Табл. 3 ГОСТ 8727-78)
Пробивное напряжение	≥1,7 кВ (ВС); ≥2,2 кВ (1С) (Табл. 4 ГОСТ 8727-78)
Удельное сопротивление	Исходное — ≥1·10¹²; после 48 ч при 93%, 23 °C — ≥1·10¹¹ (Табл. 3 ГОСТ 8727-78)
Подложка	Две подложки из стеклоткани по ГОСТ 19907-83, 4-й класс назначения
Масса 1 м²	0,292 кг/м² (справочное Приложение 1 ГОСТ 8727-78)
Размер листов	По ГОСТ 25045-81 (типовой складской — 600×900 мм, другие — по согласованию)
Класс нагревостойкости	F (155°C длительно) — по классу полиэфирно-эпоксидного лака (ГОСТ 8865-93)
Гарантийный срок хранения	3 месяца со дня изготовления (п. 6.2 ГОСТ 8727-78)

Применение стекломиканита ГМЭ-ТТ 0,17 мм

0,17 мм применяется для пазовой и межслойной изоляции в малогабаритных двигателях и трансформаторах, где 0,15 мм недостаточно по механике, а 0,20 мм избыточно по конструктиву. Позволяет оптимизировать толщину изоляционного пакета с шагом 0,02 мм.

Пробивное напряжение ≥3,4 кВ (ВС) по Табл. 4 ГОСТ 8727-78. Электрическая прочность ≥20 кВ/мм (ВС). Подложка из стеклоткани обеспечивает устойчивость при намотке на оправки с радиусом кривизны от 10 мм.

Используется в серийном производстве электродвигателей 1,5–3,0 кВт, синхронных машин малой мощности, приборных катушек. Для реле и переключателей — как межконтактная изоляция. Выбор слюды и связующего — по климатическому исполнению и классу нагревостойкости изделия.

Купить ГМЭ-ТТ 0,17 мм по ГОСТ 8727-78: +7 (953) 585-20-07, 2852007@bk.ru. Отгрузка со склада в Красноярске за 24 часа.

Сравнение толщин ГМЭ-ТТ

Толщина	Пробивное (ВС)
0,10 мм	≥0,9 кВ	0,10 мм →
0,13 мм	≥1,3 кВ	0,13 мм →
0,15 мм	≥1,5 кВ	0,15 мм →
0,17 мм	≥1,7 кВ	← вы здесь
0,20 мм	≥2,1 кВ	0,20 мм →
0,22 мм	≥2,3 кВ	0,22 мм →
0,25 мм	≥2,7 кВ	0,25 мм →
0,30 мм	≥3,3 кВ	0,30 мм →
0,35 мм	≥3,8 кВ	0,35 мм →
0,40 мм	≥4,4 кВ	0,40 мм →
0,50 мм	≥5,7 кВ	0,50 мм →
0,60 мм	≥7,3 кВ	0,60 мм →

Условное обозначение при заказе

По п. 1.3 ГОСТ 8727-78: сорт, марка, толщина — размер слюды, номер стандарта. Примеры для 0,17 мм ГМЭ-ТТ:

• Стекломиканит ВС ГМЭ-ТТ 0,17—30 ГОСТ 8727-78
• Стекломиканит ВС ГМЭ-ТТ 0,17—15 ГОСТ 8727-78
• Стекломиканит 1С ГМЭ-ТТ 0,17—10 ГОСТ 8727-78

Подробнее о марке: Стекломиканит ГМЭ-ТТ — характеристики, расшифровка, сравнение марок →

Вопросы и ответы

Есть ли толщина 0,17 мм в других миканитных ГОСТах?

В ГОСТ 6120-75 (миканит гибкий без подложки) и ГОСТ 6121-75 (прокладочный) позиция 0,17 мм не нормирована. В стекломиканите ГОСТ 8727-78 0,17 мм — промежуточная точка ряда для задач точной подгонки толщины изоляции.

В каких марках стекломиканита доступна 0,17 мм?

Во всех 12 марках ГОСТ 8727-78. Заказ оформляется как «Стекломиканит [сорт] [марка] 0,17—[размер слюды] ГОСТ 8727-78». Срок отгрузки — в течение 24 часов со склада в Красноярске.

Купить ГМЭ-ТТ 0,17 мм по ГОСТ 8727-78 — цена и доставка

Отгрузка со склада в Красноярске в течение 24 часов. Доставка в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Самару — через ПЭК, «Деловые Линии», СДЭК. Паспорт качества партии — в комплекте с каждой отгрузкой. Цена стекломиканита ГМЭ-ТТ 0,17 мм — по запросу, складская скидка при тираже от 50 м². Заказать ГМЭ-ТТ 0,17 мм по ГОСТ 8727-78: +7 (953) 585-20-07, 2852007@bk.ru.
