Стекломиканит гибкий ГМС-ТТ 0,15 мм ГОСТ 8727-78

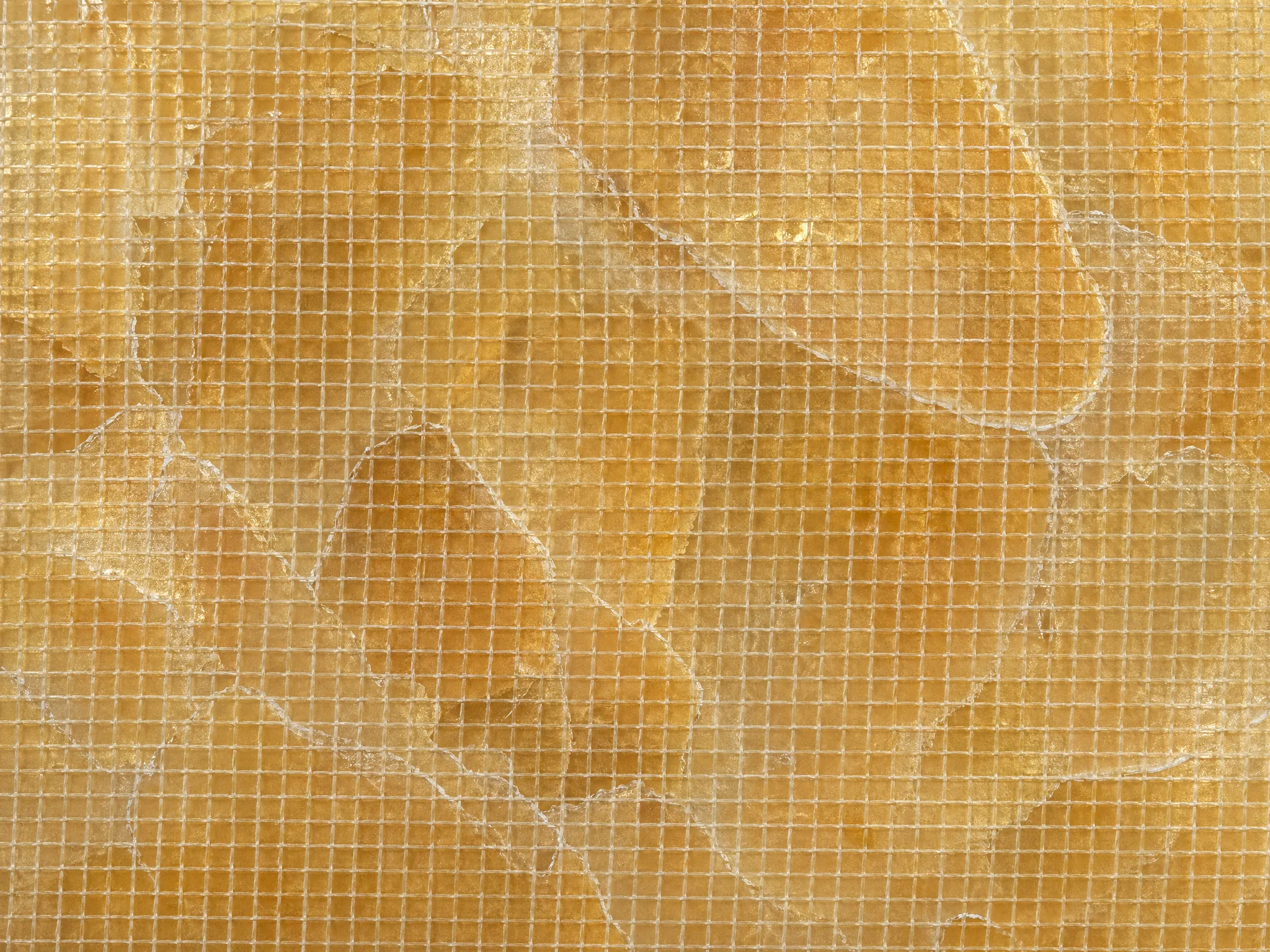

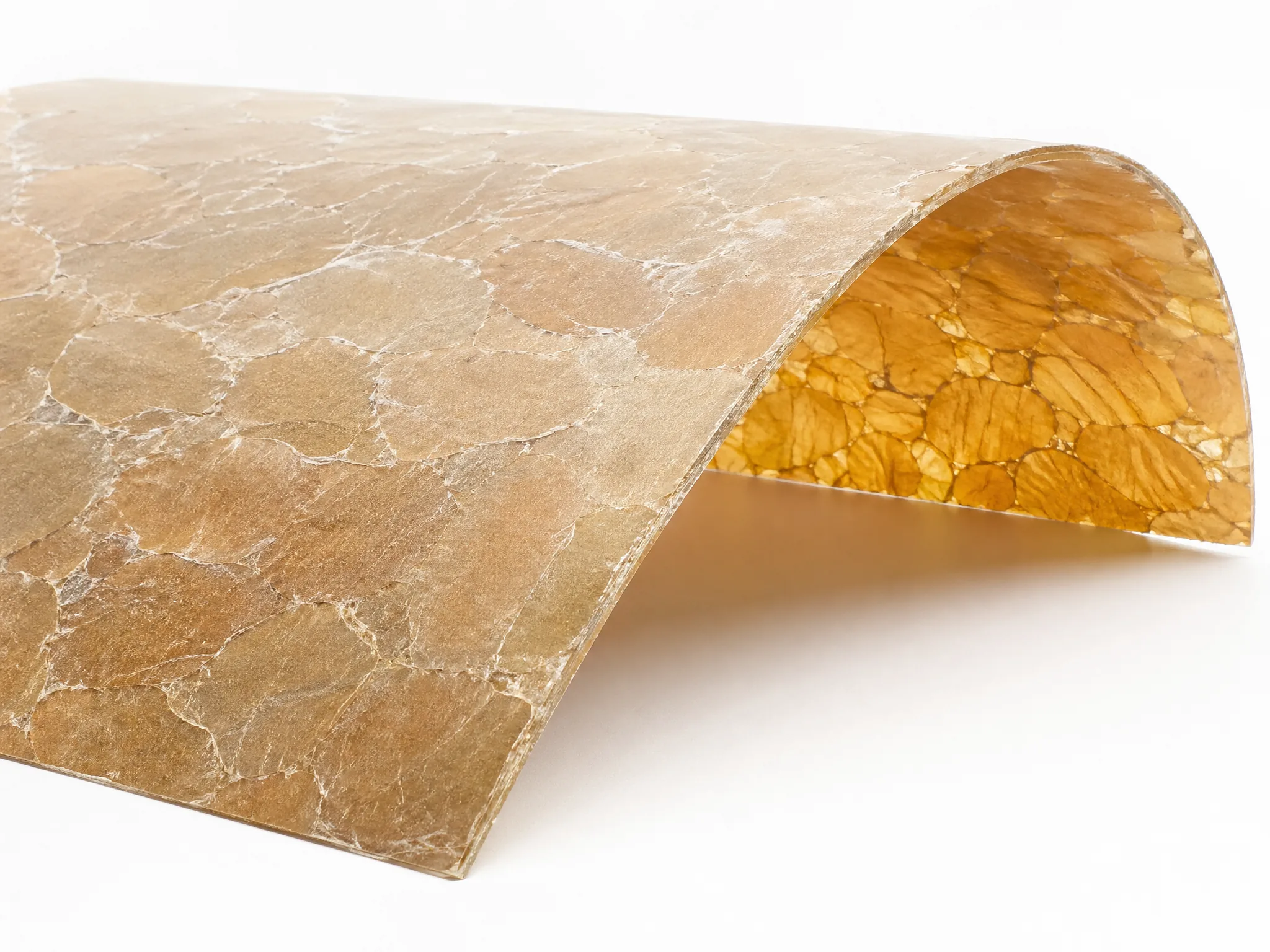

Купить стекломиканит гибкий ГМС-ТТ 0,15 мм по ГОСТ 8727-78 напрямую от производителя — ООО «ИзолитПром», Красноярск. ГМС-ТТ 0,15 мм — листовой электроизоляционный материал из щипаной слюды-мусковита, склеенной масляно-глифталевым лаком, с двумя подложками из стеклоткани по ГОСТ 19907-83. Класс нагревостойкости по связующему — B (130°C длительно) (ГОСТ 8865-93). Паспорт качества в комплекте с партией. Доставка в Москву, Санкт-Петербург, Новосибирск, Екатеринбург.

Марка ГМС-ТТ толщиной 0,15 мм — тип 45 по ГОСТ 25045-81 (стекломиканит гибкий по ГОСТ 8727-78).

Технические характеристики ГМС-ТТ 0,15 мм

Толщина / допуск	0,15 мм · среднее +0,05 / −0,03, в отдельных точках ±0,10 (Табл. 1 ГОСТ 8727-78)
Слюда	Щипаный мусковит по ГОСТ 3028-78 (калиево-алюминиевая слюда, светло-жёлтая или серебристая)
Связующее вещество	Масляно-глифталевый лак (светлый), 15-30% массы (Табл. 3 ГОСТ 8727-78)
Летучих веществ	Не более 4% (Табл. 3 ГОСТ 8727-78)
Массовая доля слюды	≥30% (Табл. 3 ГОСТ 8727-78)
Электрическая прочность	≥18 кВ/мм (высший сорт, ВС); ≥14 кВ/мм (первый сорт, 1С) — исходное состояние (Табл. 3 ГОСТ 8727-78)
Пробивное напряжение	≥1,5 кВ (ВС); ≥2,2 кВ (1С) (Табл. 4 ГОСТ 8727-78)
Удельное сопротивление	Исходное — ≥1·10¹²; после 48 ч при 93%, 23 °C — ≥1·10¹¹ (Табл. 3 ГОСТ 8727-78)
Подложка	Две подложки из стеклоткани по ГОСТ 19907-83, 4-й класс назначения
Масса 1 м²	0,260 кг/м² (справочное Приложение 1 ГОСТ 8727-78)
Размер листов	По ГОСТ 25045-81 (типовой складской — 600×900 мм, другие — по согласованию)
Класс нагревостойкости	B (130°C длительно) — по классу масляно-глифталевого лака (ГОСТ 8865-93)
Гарантийный срок хранения	3 месяца со дня изготовления (п. 6.2 ГОСТ 8727-78)

Применение стекломиканита ГМС-ТТ 0,15 мм

0,15 мм стекломиканита — пазовая изоляция асинхронных двигателей мощностью до 1,5 кВт, генераторов малой мощности, шаговых двигателей. Подложка из стеклоткани обеспечивает механическую прочность при автоматизированной укладке в узкие пазы.

Электрическая прочность ≥20 кВ/мм (ВС, Табл. 3 ГОСТ 8727-78), пробивное напряжение ≥3,0 кВ (ВС, Табл. 4). Одна подложка (-Т) даёт преимущество по гибкости; две подложки (-ТТ) — по механической стойкости.

Для трансформаторов с воздушным охлаждением и реле контроля напряжения 0,15 мм — стандартная позиция корпусной изоляции. Флогопитовые марки (ГФ*) рекомендуются для сухих сред; мусковитовые (ГМ*) — для условий с повышенной влажностью, благодаря удельному сопротивлению после увлажнения на порядок выше.

Купить ГМС-ТТ 0,15 мм по ГОСТ 8727-78: +7 (953) 585-20-07, 2852007@bk.ru. Отгрузка со склада в Красноярске за 24 часа.

Сравнение толщин ГМС-ТТ

Толщина	Пробивное (ВС)
0,10 мм	≥0,9 кВ	0,10 мм →
0,13 мм	≥1,3 кВ	0,13 мм →
0,15 мм	≥1,5 кВ	← вы здесь
0,17 мм	≥1,7 кВ	0,17 мм →
0,20 мм	≥2,1 кВ	0,20 мм →
0,22 мм	≥2,3 кВ	0,22 мм →
0,25 мм	≥2,7 кВ	0,25 мм →
0,30 мм	≥3,3 кВ	0,30 мм →
0,35 мм	≥3,8 кВ	0,35 мм →
0,40 мм	≥4,4 кВ	0,40 мм →
0,50 мм	≥5,7 кВ	0,50 мм →
0,60 мм	≥7,3 кВ	0,60 мм →

Условное обозначение при заказе

По п. 1.3 ГОСТ 8727-78: сорт, марка, толщина — размер слюды, номер стандарта. Примеры для 0,15 мм ГМС-ТТ:

• Стекломиканит ВС ГМС-ТТ 0,15—30 ГОСТ 8727-78
• Стекломиканит ВС ГМС-ТТ 0,15—15 ГОСТ 8727-78
• Стекломиканит 1С ГМС-ТТ 0,15—10 ГОСТ 8727-78

Подробнее о марке: Стекломиканит ГМС-ТТ — характеристики, расшифровка, сравнение марок →

Вопросы и ответы

Каковы нормативные требования по Табл. 1 ГОСТ 8727-78 для 0,15 мм?

Допуск: среднее +0,04 / −0,03 мм, в отдельных точках ±0,05 мм (по аналогии с нижним пределом Табл. 1). Масса 1 м² — 0,260 кг (Приложение 1). Электрическая прочность ≥20 кВ/мм ВС, пробивное напряжение ≥3,0 кВ ВС по Табл. 3 и 4 ГОСТ 8727-78.

0,15 мм входит в ряд ГОСТ 6120-75 на миканит без подложки — в чём разница?

ГОСТ 6120-75 (миканит гибкий без подложки) нормирует 0,15 мм для марок ГМС, ГФС, ГМЧ, ГФЧ, ГФК. Стекломиканит ГОСТ 8727-78 0,15 мм добавляет подложку из стеклоткани — +механическая прочность при автоматизированной укладке. Электрическая прочность у обоих стандартов сопоставима.

Купить ГМС-ТТ 0,15 мм по ГОСТ 8727-78 — цена и доставка

Отгрузка со склада в Красноярске в течение 24 часов. Доставка в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Самару — через ПЭК, «Деловые Линии», СДЭК. Паспорт качества партии — в комплекте с каждой отгрузкой. Цена стекломиканита ГМС-ТТ 0,15 мм — по запросу, складская скидка при тираже от 50 м². Заказать ГМС-ТТ 0,15 мм по ГОСТ 8727-78: +7 (953) 585-20-07, 2852007@bk.ru.
