Стекломиканит гибкий ГМС-ТТ 0,25 мм ГОСТ 8727-78

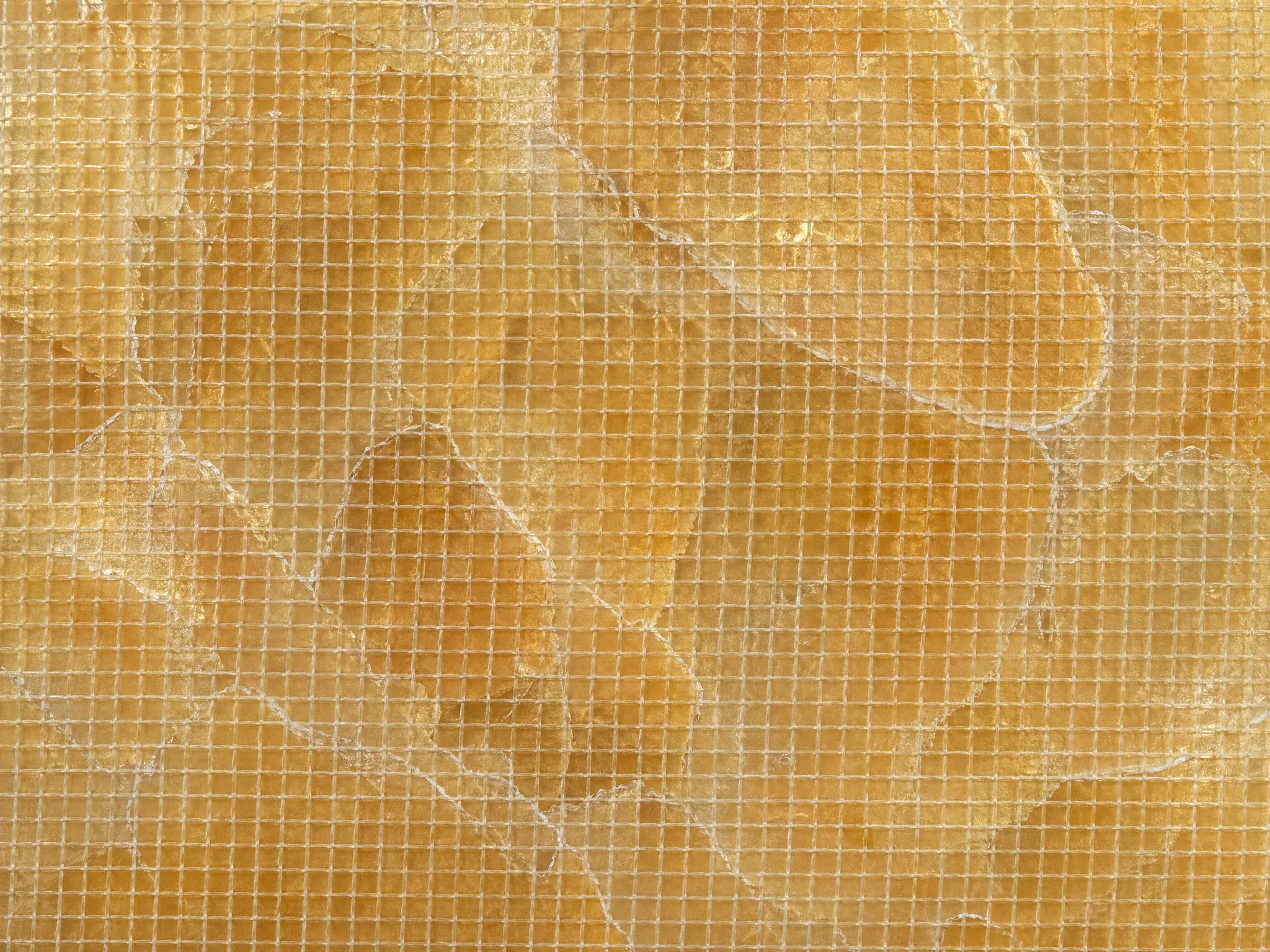

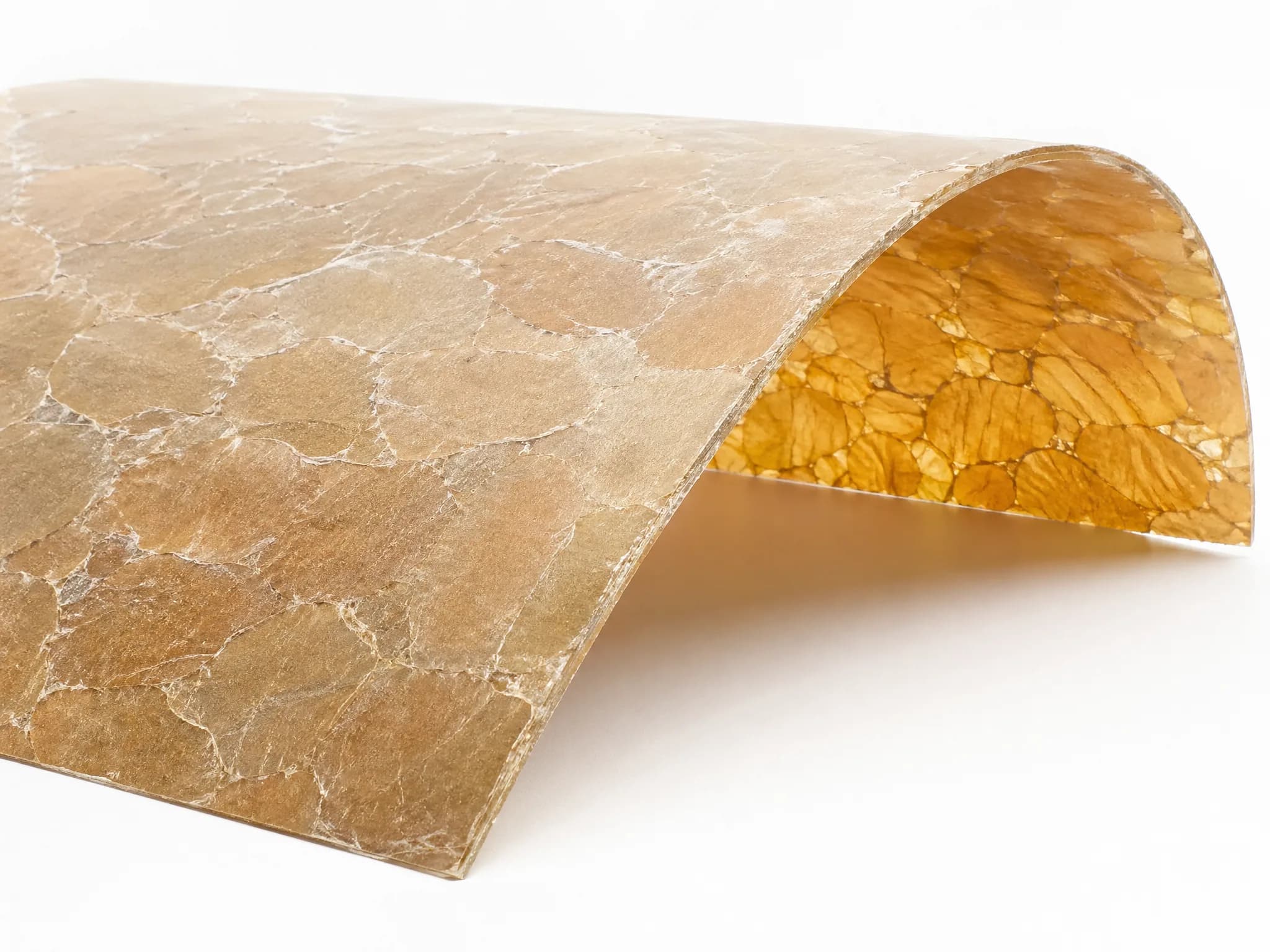

Купить стекломиканит гибкий ГМС-ТТ 0,25 мм по ГОСТ 8727-78 с поставкой через ООО «ИзолитПром», Красноярск. ГМС-ТТ 0,25 мм — листовой электроизоляционный материал из щипаной слюды-мусковита, склеенной масляно-глифталевым лаком, с двумя подложками из стеклоткани по ГОСТ 19907-83. Класс нагревостойкости по связующему — B (130°C длительно) (ГОСТ 8865-93). Паспорт качества в комплекте с партией. Доставка в Москву, Санкт-Петербург, Новосибирск, Екатеринбург.

Марка ГМС-ТТ толщиной 0,25 мм — тип 45 по ГОСТ 25045-81 (стекломиканит гибкий по ГОСТ 8727-78).

Технические характеристики ГМС-ТТ 0,25 мм

Толщина / допуск	0,25 мм · среднее +0,05 / −0,03, в отдельных точках ±0,10 (Табл. 1 ГОСТ 8727-78)
Слюда	Щипаный мусковит по ГОСТ 3028-78 (калиево-алюминиевая слюда, светло-жёлтая или серебристая)
Связующее вещество	Масляно-глифталевый лак (светлый), 15-30% массы (Табл. 3 ГОСТ 8727-78)
Летучих веществ	Не более 4% (Табл. 3 ГОСТ 8727-78)
Массовая доля слюды	≥40% (Табл. 3 ГОСТ 8727-78)
Электрическая прочность	≥18 кВ/мм (высший сорт, ВС); ≥14 кВ/мм (первый сорт, 1С) — исходное состояние (Табл. 3 ГОСТ 8727-78)
Пробивное напряжение	≥2,7 кВ (ВС); ≥2,2 кВ (1С) (Табл. 4 ГОСТ 8727-78)
Удельное сопротивление	Исходное — ≥1·10¹²; после 48 ч при 93%, 23 °C — ≥1·10¹¹ (Табл. 3 ГОСТ 8727-78)
Подложка	Две подложки из стеклоткани по ГОСТ 19907-83, 4-й класс назначения
Масса 1 м²	0,420 кг/м² (справочное Приложение 1 ГОСТ 8727-78)
Размер листов	Фактический размер поставляемого листа — 640×870 мм. Требования к размерам — по ГОСТ 25045-81
Класс нагревостойкости	B (130°C длительно) — по классу масляно-глифталевого лака (ГОСТ 8865-93)
Гарантийный срок хранения	3 месяца со дня изготовления (п. 6.2 ГОСТ 8727-78)

Применение стекломиканита ГМС-ТТ 0,25 мм

0,25 мм — универсальная позиция пазовой изоляции электродвигателей 4–15 кВт класса B (130 °C). Нормативная для ТТ-марок всех трёх типов (45, 46, 48) и Т-марок по Табл. 1 ГОСТ 8727-78. Пробивное напряжение ≥3,5 кВ ВС (Т-марки) и ≥2,7 кВ ВС (ТТ-марки) по Табл. 4.

Электрическая прочность для Т-марок — ≥20 кВ/мм; для ТТ-марок — ≥18 кВ/мм (ВС). Массовая доля слюды — 40–50% в зависимости от марки (Табл. 3). Масса 1 м² — 0,330–0,420 кг (Приложение 1).

Применяется как пазовая гильза статора и ротора, межвитковая изоляция тяговых машин, корпусная изоляция трансформаторов. Для высокотемпературных задач — ГФК-*/ГМК-* (класс H, 180 °C); для средних температур — ГФЭ-*/ГМЭ- (класс F, 155 °C); для общепромышленного применения — ГФС-*/ГМС-* (класс B, 130 °C).

Купить ГМС-ТТ 0,25 мм по ГОСТ 8727-78: +7 (953) 585-20-07, 2852007@bk.ru. Передача готового материала из наличия без дополнительных работ транспортной компании — в течение 1–2 рабочих дней после оплаты.

Сравнение толщин ГМС-ТТ

Толщина	Пробивное (ВС)
0,10 мм	≥0,9 кВ	0,10 мм →
0,13 мм	≥1,3 кВ	0,13 мм →
0,15 мм	≥1,5 кВ	0,15 мм →
0,17 мм	≥1,7 кВ	0,17 мм →
0,20 мм	≥2,1 кВ	0,20 мм →
0,22 мм	≥2,3 кВ	0,22 мм →
0,25 мм	≥2,7 кВ	← вы здесь
0,30 мм	≥3,3 кВ	0,30 мм →
0,35 мм	≥3,8 кВ	0,35 мм →
0,40 мм	≥4,4 кВ	0,40 мм →
0,50 мм	≥5,7 кВ	0,50 мм →
0,60 мм	≥7,3 кВ	0,60 мм →

Условное обозначение при заказе

По п. 1.3 ГОСТ 8727-78: сорт, марка, толщина — размер слюды, номер стандарта. Примеры для 0,25 мм ГМС-ТТ:

• Стекломиканит ВС ГМС-ТТ 0,25—30 ГОСТ 8727-78
• Стекломиканит ВС ГМС-ТТ 0,25—15 ГОСТ 8727-78
• Стекломиканит 1С ГМС-ТТ 0,25—10 ГОСТ 8727-78

Подробнее о марке: Стекломиканит ГМС-ТТ — характеристики, расшифровка, сравнение марок →

Вопросы и ответы

Какая масса 1 м² стекломиканита 0,25 мм?

По Приложению 1 ГОСТ 8727-78: 0,330 кг/м² для Т-марок (ГФС-Т, ГФК-Т), 0,420 кг/м² для ТТ-марок всех типов. Для ГМ*-аналогов — те же значения (плотность мусковита и флогопита близки).

0,25 мм vs 0,30 мм — как выбирать?

0,25 мм — стандарт тонких пазов двигателей до 15 кВт. 0,30 мм — двигатели 15–45 кВт с повышенным напряжением паза. Пробивное для ТТ: 0,25 мм → ≥2,7 кВ ВС, 0,30 мм → ≥3,3 кВ ВС. Выбор — по электрическому расчёту и допуску ширины паза.

Купить ГМС-ТТ 0,25 мм по ГОСТ 8727-78 — цена и доставка

Передача готового материала из наличия без дополнительных работ транспортной компании — в течение 1–2 рабочих дней после оплаты. Доставка в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Самару — через ПЭК, «Деловые Линии», СДЭК. Паспорт качества партии — в комплекте с каждой отгрузкой. Цена стекломиканита ГМС-ТТ 0,25 мм — по запросу, складская скидка при тираже от 50 м². Заказать ГМС-ТТ 0,25 мм по ГОСТ 8727-78: +7 (953) 585-20-07, 2852007@bk.ru.
