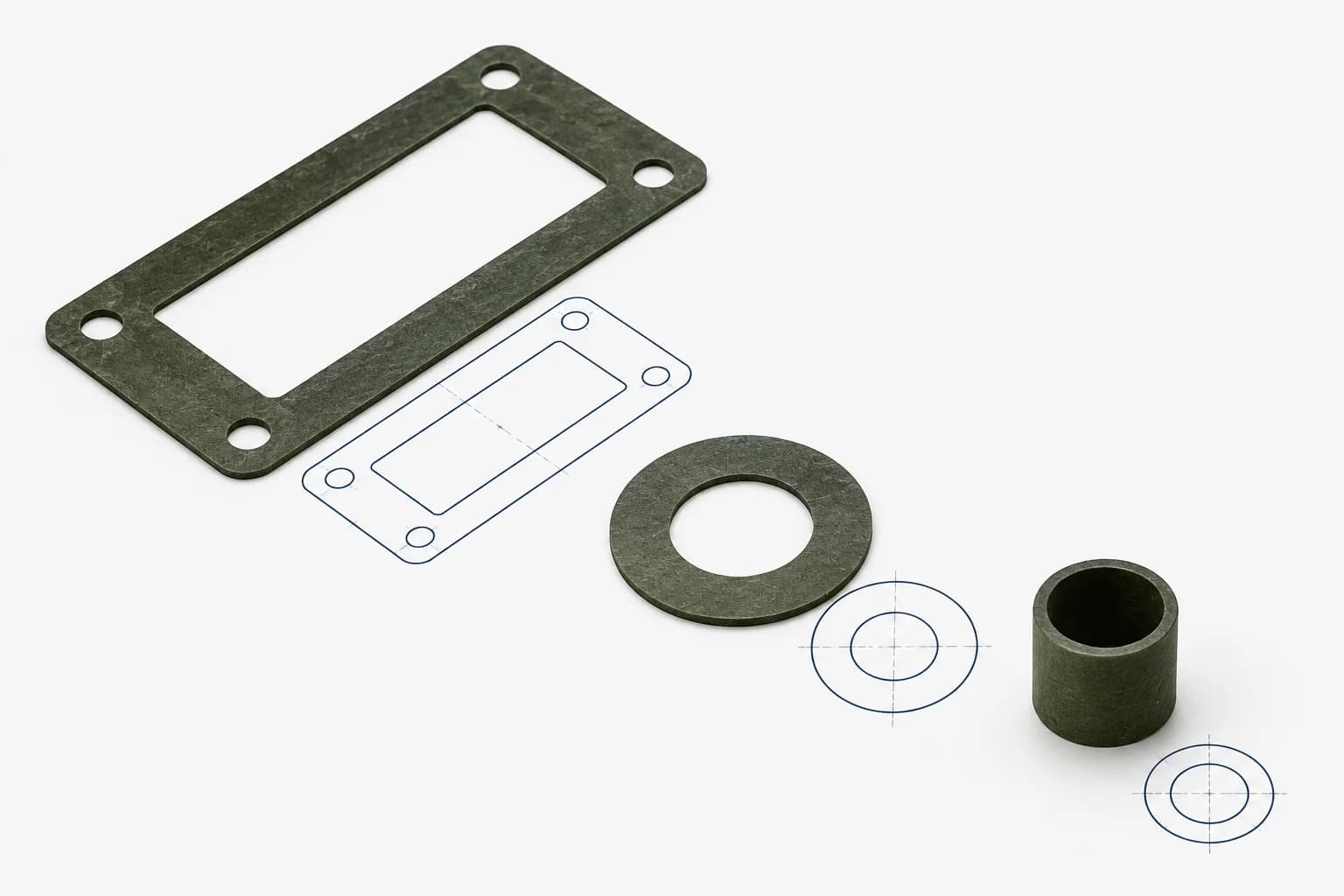

Как оформить чертёж на прокладку, шайбу или втулку из слюдопласта

Хороший чертёж отвечает не на вопрос «как пройти инструментом», а на вопрос «какой должна быть готовая деталь». На нем однозначно заданы контур, толщина, отверстия, базы, критические допуски, материал и требования к приемке. Тогда изготовитель может выбрать подходящую технологию, а заказчик — проверить результат по тем же исходным данным.

Коротко: передавайте читаемый PDF и, если он есть, исходный файл геометрии. Укажите единицы измерения, марку и толщину материала, размеры готовой детали, базы, допуски только на функционально важные элементы, количество, ревизию и особые требования к кромкам. Не закладывайте припуск и компенсацию инструмента в номинальный контур, если это отдельно не согласовано.

Чертёж должен описывать готовую деталь

Рабочий контур для станка и чертёж детали решают разные задачи. В чертеже задают номинальную геометрию изделия и допустимые отклонения. Ширину реза, траекторию инструмента, технологические заходы и расположение деталей на листе обычно определяет изготовитель под выбранное оборудование.

Если заказчик сам увеличивает наружный контур «на ширину реза» или уменьшает отверстия, возникает двойная компенсация: исполнитель может учесть инструмент еще раз. Поэтому любые технологические припуски нужно либо исключить из передаваемой геометрии, либо явно обозначить отдельным слоем и согласовать.

ГОСТ Р 2.109-2023 устанавливает основные требования к рабочим чертежам деталей, а ГОСТ 2.307-2011 — правила нанесения размеров и предельных отклонений. Для заказа простой детали необязательно превращать эскиз в многолистовой проект, но он должен быть однозначным.

Что указать в основной надписи и технических требованиях

Минимальный набор сведений:

• наименование и обозначение детали;
• единицы измерения, если они не следуют из принятого оформления;
• материал: точная марка и нормативный документ либо условия, по которым материал еще предстоит подобрать;
• номинальная толщина;
• количество деталей или размер партии;
• номер ревизии и дата;
• масштаб изображения;
• особые требования к кромкам, маркировке, упаковке и документам о качестве;
• контакт для согласования технических вопросов.

Если марка неизвестна, не подменяйте ее общим словом «слюдопласт». Опишите функцию детали, рабочую температуру, электрические условия, механическую нагрузку и среду. Подбор марки следует согласовать до изготовления и зафиксировать в заказе.

Базы и размеры: как убрать неоднозначность

Размеры отверстий и вырезов лучше задавать от общих баз, связанных с установкой детали: кромки, оси, центра или функциональной поверхности. Длинная цепочка последовательных размеров накапливает отклонения и усложняет контроль.

Для плоской прокладки удобно выбрать две взаимно перпендикулярные базовые кромки или центральные оси. От них задают центры отверстий и положение внутренних контуров. Для круглой шайбы естественная база — общая ось наружного и внутреннего диаметров. Для втулки главной обычно становится ось, а длина задается от торца.

Не дублируйте один и тот же размер в нескольких местах. Если справочный размер нужен для удобства, обозначьте его как справочный, чтобы он не превратился во второе противоречивое требование.

Какие размеры нужны для разных деталей

Прокладка

На чертеже прокладки показывают:

• наружный и внутренний контуры;
• габаритные размеры;
• количество и диаметры отверстий;
• координаты центров отверстий от выбранных баз;
• радиусы и фаски, если они функциональны;
• ориентацию несимметричной детали;
• толщину и требования к плоскостности или короблению, только если они действительно нужны узлу.

Фраза «сделать по ответной детали» недостаточна без согласованного образца, 3D-модели или чертежа этой детали. Даже небольшая асимметрия должна быть видна по размерам или обозначена меткой ориентации.

Шайба

Для простой шайбы обычно достаточно наружного диаметра D, внутреннего диаметра d и толщины t. Требование соосности, биения или точного положения отверстия добавляют только тогда, когда оно влияет на посадку, электрический зазор или сборку.

Не следует автоматически назначать одинаково жесткий допуск на D и d. Внутренний диаметр может определять посадку на вал или крепеж, а наружный — только перекрытие изолируемой зоны. Их функциональная цена ошибки различна.

Втулка

Для втулки задают наружный диаметр, внутренний диаметр, длину, форму торцов, фаски или допустимые радиусы. Отдельно отмечают поверхность, которая определяет посадку: отверстие, наружный диаметр или оба элемента.

Если втулка входит в отверстие и одновременно принимает вал, укажите размеры сопрягаемых деталей или требуемый характер сборки. Одного номинального диаметра без предельных отклонений для ответственной посадки недостаточно.

Как назначать допуски без лишнего удорожания

Допуск назначают от функции детали и размерной цепи узла, а не «максимально точно на всякий случай». Чем уже поле, тем строже требования к процессу и контролю; это может повлиять на цену, срок и выход годных деталей.

Разделите размеры на три группы:

Не оставляйте критический размер без допуска, рассчитывая, что исполнитель «и так поймет». Но и не копируйте допуск с металлической детали: свойства слоистого электроизоляционного материала, его толщина и способ обработки требуют отдельной оценки.

Отверстия, кромки и внутренние углы

Для отверстия нужны диаметр или форма, положение и, при необходимости, допуск. Для группы одинаковых отверстий укажите их количество и схему расположения. Если возможна зеркальная ошибка, добавьте базу, координатную таблицу или контрольный размер.

Во внутренних углах после фрезерования остается радиус инструмента. Если угол должен сопрягаться с прямоугольным выступом, задайте допустимый радиус или согласуйте способ получения разгрузки. Запись «все углы острые» без функционального обоснования создает неясное требование.

Качество кромки описывайте проверяемо: где недопустимы сколы, расслоения и заусенцы, нужны ли притупление или фаска, какие зоны являются рабочими. Формулировка «кромки чистые» допускает разные трактовки.

Комплект файлов для заказа

На странице изготовления sludoplast.ru принимаются PDF, DWG, DXF, STEP и IGES, а также фото или скан эскиза. Практичный комплект состоит из двух частей:

1. PDF — контрольная версия с размерами, допусками, основной надписью и техническими требованиями.
2. Исходная геометрия — DXF/DWG для плоского контура либо STEP/IGES для объемной модели, если она нужна.

У файлов должны совпадать обозначение и ревизия. Если PDF и модель различаются, заранее установите, какой документ имеет приоритет. Перед отправкой откройте экспортированный файл в независимом просмотрщике: проверьте масштаб, единицы, замкнутость контуров, отверстия и отсутствие скрытых дублей линий.

Как передать исправление без путаницы

Не заменяйте файл новым с тем же именем после начала расчета или производства. Присвойте следующую ревизию, кратко перечислите изменения и запросите подтверждение, что изготовитель принял именно ее.

Рабочая схема:

Ревизия A → отправлена на расчет
Ревизия B → изменены два отверстия → старую отменить
Подтверждение изготовителя → в работе ревизия B

Так сохраняется прослеживаемость: по готовой партии можно установить, по какому чертежу она изготовлена.

Чек-лист перед отправкой

• ☐ Контур описывает готовую деталь, а не траекторию инструмента.
• ☐ Указаны материал или условия его подбора и номинальная толщина.
• ☐ Есть понятные базы, оси и все необходимые размеры.
• ☐ Для критических размеров назначены обоснованные допуски.
• ☐ Отверстия имеют размеры, количество и координаты.
• ☐ Заданы допустимые внутренние радиусы и требования к кромкам.
• ☐ Указаны количество, ревизия и дата.
• ☐ PDF и исходная геометрия соответствуют одной ревизии.
• ☐ Экспорт проверен в независимом просмотрщике.
• ☐ Определены приемочные документы и способ согласования изменений.

Если чертежа пока нет, начните с технического задания на электроизоляционный материал. Готовый эскиз или комплект файлов можно передать через раздел изготовления деталей на заказ.

Источники и границы применения

• ГОСТ Р 2.109-2023 — карточка Росстандарта: основные требования к чертежам деталей.
• ГОСТ 2.307-2011 — карточка Росстандарта: нанесение размеров и предельных отклонений.
• Изготовление изделий на заказ: актуальные для сайта форматы принимаемых файлов и состав заявки.

Перед публикацией в 2027 году следует повторно проверить статус стандартов и перечень принимаемых форматов. Статья не назначает допуски за конструктора и не заменяет расчет сопряжений конкретного узла.
