Как составить техническое задание на электроизоляционный материал: 12 обязательных параметров

Запрос «нужен миканит 0,5 мм, 100 листов» выглядит конкретным, но его недостаточно для безопасной закупки. Неясно, какой вид и марка материала нужны, по какому документу его принимать, допустима ли замена, какие размеры и отклонения разрешены, в каком узле будет работать изоляция и какие документы должны сопровождать партию.

Ниже — практический чек-лист из 12 полей, которые делают заявку однозначной. Это не универсальный перечень, обязательный по закону для каждой закупки. Это инженерный минимум для запроса цены, подбора материала и согласования поставки. Состав конкретного ТЗ зависит от изделия, отрасли, конструкторской документации и действующих у заказчика процедур.

Коротко: укажите материал или задачу подбора, нормативный документ, форму поставки, размеры с допусками, количество и единицы, рабочие воздействия, требуемые свойства, технологические операции, правила замены, приемку, сопроводительные документы и упаковку. Если параметр неизвестен, так и напишите: «подобрать поставщику, подтвердить документами».

Сначала определите тип запроса

Есть два нормальных сценария, и смешивать их не стоит.

Закупка по точному обозначению. Конструкторская документация уже задает марку, стандарт или ТУ, толщину и форму поставки. Поставщик должен подтвердить соответствие, наличие и срок поставки. Самовольная замена марки недопустима.

Инженерный подбор. Заказчик описывает функцию изоляции, конструкцию узла, электрическую и тепловую нагрузку, механику и условия среды. Поставщик предлагает материал, но обязан указать, на основании каких документов и характеристик сделан выбор. Финальное решение остается за конструктором или техническим специалистом заказчика.

Фраза «марка по рекомендации поставщика» без исходных условий переносит риск, но не решает задачу. И наоборот, случайно выбранная марка в жестком ТЗ может отсечь подходящие варианты.

12 параметров хорошего технического задания

1. Наименование предмета поставки

Зафиксируйте, что именно требуется: лист, рулон, лента, трубка, втулка, шайба, плоская прокладка или готовая деталь по чертежу. Для детали укажите обозначение и номер чертежа. Для материала — вид и форму поставки.

Не объединяйте в одной строке разные сущности: «листовой материал» и «готовые прокладки» требуют разных расчетов, допусков и приемки.

2. Режим: точная марка или подбор

Если марка известна, запишите полное обозначение без сокращений из переписки. Если нужен подбор, сформулируйте задачу: например, электрическая изоляция между токоведущей деталью и корпусом, работа под прижимом, последующая механическая обработка.

Полезная формулировка: «Допускается предложение аналога только отдельной строкой с таблицей сопоставления характеристик и указанием нормативных документов».

3. Нормативный документ и его редакция

Одного слова «ГОСТ» недостаточно. Нужны номер документа, при необходимости год или редакция, а для материала по ТУ — полное обозначение ТУ. Если закупка ведется по чертежу, укажите связанные спецификации и технические требования.

Перед отправкой заявки проверьте статус стандарта. Например, требования к текстовым конструкторским документам в России задает действующий ГОСТ Р 2.105-2019, а прежний ГОСТ 2.105-95 утратил силу на территории РФ.

4. Геометрия и версия документации

Для листа нужны длина, ширина и толщина. Для рулона — ширина, толщина, длина либо масса. Для детали — PDF для чтения и DXF/DWG или другая согласованная модель для изготовления.

В ТЗ укажите номер чертежа, ревизию и дату. Файл прокладка_финал_новая2.dxf без обозначения версии почти гарантирует путаницу при повторном заказе.

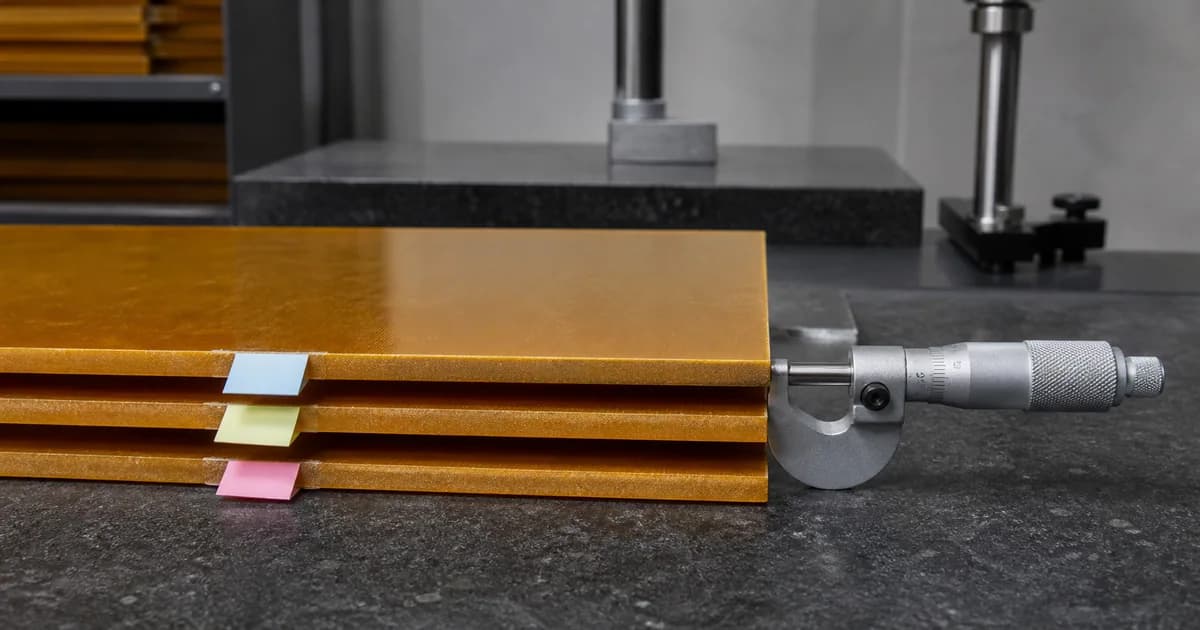

5. Допуски и критические размеры

Размер без допуска нельзя одинаково трактовать на производстве и при входном контроле. Не переносите точность металлической детали на хрупкий композиционный материал автоматически: она может быть недостижима или неоправданно дорога.

Отметьте отдельно:

• допуск по толщине;
• допуск по наружному контуру;
• диаметры и расположение отверстий;
• плоскостность, параллельность или шероховатость, если они действительно влияют на сборку;
• критические размеры рамкой или примечанием.

6. Количество и единица учета

Запишите число и единицу: 80 листов, 250 деталей, 40 кг или 120 м². Если коммерческое предложение можно дать в другой единице, потребуйте показать коэффициент пересчета.

Для раскроя полезно разделять чистую потребность в деталях и закупочную потребность в листах. Массу партии можно предварительно проверить по площади, толщине и плотности материала. Ссылку на отдельную инструкцию по расчёту следует добавить после её плановой публикации 21 июня 2027 года.

7. Электрические требования

Указывайте не привычное слово «диэлектрик», а параметры, которые имеют значение для узла: рабочее и испытательное напряжение, частоту, требуемую электрическую прочность, сопротивление изоляции, дугостойкость или стойкость к поверхностному разряду — только если эти показатели предусмотрены проектом и могут быть подтверждены выбранным документом.

Важно уточнить, к чему относится значение: к самому материалу, образцу заданной толщины или готовому узлу. Эти величины нельзя считать взаимозаменяемыми.

8. Тепловой режим

Укажите длительную рабочую температуру, возможные пики, их продолжительность, число циклов нагрева и охлаждения, а также способ отвода тепла. Температура поверхности рядом с нагревателем и температура внутри изоляционного пакета могут отличаться.

Если задан класс нагревостойкости системы изоляции, не приравнивайте его автоматически к одной цифре в карточке отдельного материала. Совместимость оценивают для всей системы: материала, связующего, пропитки, клея и соседних компонентов.

9. Механика и условия среды

Опишите прижим, вибрацию, изгиб, удар, истирание и необходимость сохранять размер под нагрузкой. Отдельно перечислите влагу, масло, топливо, пыль, химические среды, вакуум или наружную эксплуатацию, если они присутствуют.

Требование «влагостойкий» лучше заменить проверяемым условием: среда, продолжительность воздействия и критерий приемки.

10. Технологическая совместимость

Материал может проходить резку, фрезеровку, сверление, штамповку, намотку, формование, пропитку, склейку или термообработку. Запишите операции и важные ограничения заранее.

Если нужна готовая геометрия, можно направить чертеж через раздел изготовления электроизоляционных деталей на заказ. Если закупается лист для собственной обработки, укажите минимальные перемычки, радиусы и требования к кромке только после проверки технологии.

11. Правила замены и согласования отклонений

Фразы «аналог допускается» недостаточно. Определите:

• какие параметры должны совпасть;
• какие могут отличаться и в каких пределах;
• кто утверждает замену;
• какие протоколы или паспорта подтверждают сопоставимость;
• нужен ли образец до поставки партии.

Любое отклонение от утвержденного ТЗ должно быть видно в коммерческом предложении, а не спрятано в сноске.

12. Приемка, документы, маркировка и упаковка

Перечислите, что проверяется при приемке: обозначение, количество, размеры, внешний вид, маркировка, показатели по документу. Задайте объем контроля — для всей партии, выборки или одного образца.

Укажите комплект документов: паспорт или документ о качестве, сертификат или декларация — если они требуются именно для этой продукции и применения, протокол испытаний — если согласован, а также упаковочный лист. Отдельно задайте защиту от влаги, деформации и смешения разных толщин или партий.

Готовый шаблон для копирования

1. Предмет поставки: [лист / рулон / лента / деталь по чертежу].
2. Режим заявки: [точная марка / требуется подбор].
3. Марка и нормативный документ: [обозначение] / [подобрать и обосновать].
4. Форма и геометрия: [длина × ширина × толщина / чертеж №, ревизия].
5. Допуски и критические размеры: [перечень].
6. Количество и единица: [шт. / листы / кг / м²].
7. Электрический режим и требования: [значения, метод или документ].
8. Тепловой режим: [длительный, пиковый, циклы].
9. Механика и среда: [прижим, вибрация, влага, масло и т. п.].
10. Последующая обработка: [операции и ограничения].
11. Замены: [запрещены / только после письменного согласования].
12. Приемка и поставка: [контроль, документы, маркировка, упаковка].

Контакт технического специалиста заказчика: [ФИО, телефон, e-mail].
Срок ответа / требуемая дата поставки: [дата].

Пример: как превратить короткую заявку в рабочее ТЗ

Было: «Нужен миканит 0,5 мм — 100 листов. Посчитайте».

Стало: «Требуется листовой электроизоляционный материал для изготовления межслойных прокладок. Нужен инженерный подбор марки. Размер листа — не менее 600 × 900 мм, толщина 0,50 мм с допустимым отклонением по выбранному НД. Количество — эквивалент 60 м²; в предложении показать число листов и расчетную массу. Детали вырубаются, минимальная перемычка 8 мм. Рабочая температура узла — значение уточняется заказчиком; пиковая температура и продолжительность пика также требуют уточнения. Среда — сухой воздух, наличие других воздействий проверяется. Замена согласуется письменно после таблицы характеристик. С партией предоставить документ о качестве, маркировку материала и партии. Упаковка должна исключать увлажнение и изгиб листов».

Второй вариант еще содержит открытые вопросы, но честно показывает, какие сведения нужны до выбора материала. Это безопаснее, чем заполнять пробелы предположениями.

Пять ошибок, из-за которых предложение нельзя сравнить

1. В заявке есть торговое или общее название, но нет марки и документа.
2. Толщина указана без допуска, а размеры — без единиц.
3. Количество задано в листах без формата листа либо в килограммах без согласованного пересчета.
4. Рабочая температура заменена расплывчатым словом «термостойкий».
5. Аналог разрешен без процедуры сравнения и утверждения.

Если два поставщика считают разные форматы, допуски, документы и объем контроля, низкая цена одной строки ничего не говорит об экономике закупки.

Что приложить к запросу

Для стандартного материала достаточно ТЗ и перечня требуемых документов. Для детали приложите читаемый PDF, исходный файл согласованного формата и, при наличии, фотографию узла с пояснением масштаба. Для замены старого материала добавьте его маркировку и документы прежней поставки; цвет и внешний вид образца сами по себе не идентифицируют марку.

Перед отправкой проверьте размеры и расчетную потребность в разделе калькуляторов. Если исходных данных мало, отправьте задачу через изготовление на заказ и пометьте неизвестные поля — технический специалист сможет задать предметные вопросы.

Нормативные ориентиры

• ГОСТ 15.016-2016 — структура и оформление ТЗ на НИР и ОКР в машиностроении и приборостроении; применимость к обычной закупочной заявке ограничена.
• ГОСТ Р 2.105-2019 — общие требования к текстовым конструкторским документам.
• ГОСТ Р 2.109-2023 — основные требования к чертежам.
• ГОСТ 2.307-2011 — нанесение размеров и предельных отклонений.

Статус и применимость нормативных документов нужно повторно проверить перед публикацией и перед использованием статьи в конкретном проекте.
