Формовочный миканит: как правильно формовать и какие марки использовать
Работает с электроизоляцией из слюды с 2018 года. Помогает заводам и ремонтным службам подобрать нужный материал — от пазовой прокладки до корпусной изоляции на 10 кВ.
Кратко
Формовочный миканит применяют там, где плоский материал должен принять форму детали. Для подбора важны радиус, температура формования, толщина, оснастка, чертёж и требования к готовой детали.
Принцип работы

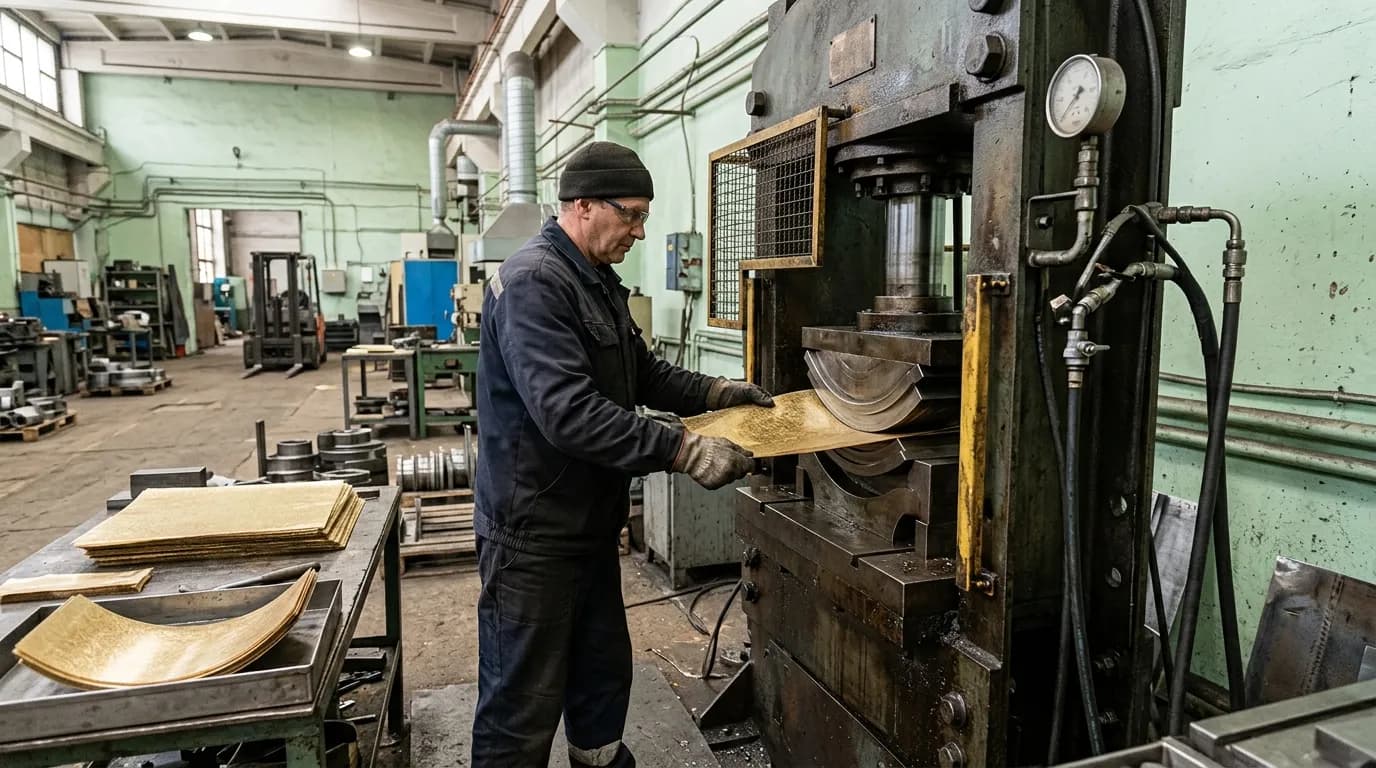

Связующее в формовочном миканите — термопластичное. При комнатной температуре лист жёсткий. При нагреве до определённой температуры (зависит от марки) связующее переходит в вязкотекучее состояние, слюдяные пластинки получают возможность смещаться друг относительно друга. Под давлением пресса материал принимает форму матрицы и пуансона.
После снятия нагрева — связующее затвердевает, форма фиксируется. Процесс необратимый для глифталевых и кремнийорганических марок (термореактивные), частично обратимый для шеллачных (термопластичные).
Марки по ГОСТ 6122-75
Маркировка: Ф — формовочный, М — мусковит, Ф — флогопит, Г — глифталевое связующее, К — кремнийорганическое, П — полиэфирное, А — повышенное содержание связующего.
- ФМГ — мусковит + глифталь. Температура формовки 140–160 °C. Класс B. Самая массовая марка.
- ФМГА — то же, повышенное содержание связующего (14–18%). Лучше формуется, но чуть ниже электрическая прочность.
- ФФК — флогопит + кремнийорганика. Температура формовки 160–200 °C. Класс H (180 °C). Для тяговых и крановых двигателей.
- ФФКА — ФФК с повышенным содержанием связующего.
- ФМП, ФМПА — полиэфирное связующее. Класс F (155 °C). Компромисс между ценой глифталевых и термостойкостью кремнийорганических.
Режимы формовки
Критичны три параметра: температура, давление, время выдержки.
| Марка | Температура, °C | Давление, МПа | Выдержка, мин |
|---|---|---|---|
| ФМГ | 140–160 | 5–15 | 3–5 на 1 мм толщины |
| ФМГА | 130–150 | 3–10 | 2–4 на 1 мм |
| ФФК | 160–200 | 5–20 | 5–8 на 1 мм |
| ФМП | 150–170 | 5–15 | 3–6 на 1 мм |
Время выдержки считается от момента, когда вся толщина материала прогрелась до рабочей температуры. Для толстых заготовок (3–5 мм) прогрев может занять 10–15 минут — это не входит во время выдержки.
Типичные ошибки
Перегрев. При превышении температуры на 20–30 °C связующее разлагается. Материал вспучивается, теряет электрическую прочность. Особенно критично для шеллачных марок (ФМС, ФМСА) — шеллак при 170 °C уже деструктирует.
Недостаточное давление. Слюдяные пластинки не уплотняются, остаются воздушные полости. Электрическая прочность падает с 20 до 8–10 кВ/мм. Визуально не видно — дефект проявляется только при испытании напряжением.
Быстрое охлаждение. Термический шок вызывает микротрещины в связующем. Деталь выглядит нормально, но при вибрации трещины разрастаются. Правильно — охлаждение в пресс-форме под давлением до 60–80 °C, затем извлечение.
Что формуют из миканита
Каркасы катушек, клинья для пазов, бандажные кольца, дугогасительные камеры, фасонные прокладки, коллекторные манжеты. Любая деталь, которая должна быть электроизоляционной и при этом иметь сложную форму — кандидат на формовку из миканита.
Практический порядок формования миканита
Формовочный материал выбирают не только по марке, но и по тому, какую геометрию нужно получить. Чем меньше радиус и сложнее деталь, тем важнее проверить технологию на образце.
| Этап | Что контролировать | Почему важно |
|---|---|---|
| Подготовка | Толщина, направление раскроя, чистота кромки | Снижает риск трещин и расслоения. |
| Формование | Радиус, оснастка, равномерность прижима | Определяет повторяемость партии. |
| Охлаждение и фиксация | Стабильность формы после снятия | Важна для посадки в узел. |
| Контроль | Размер, отсутствие заломов, толщина | Нужно до установки в оборудование. |
Когда лучше запросить образец
Если деталь сложная, чертёж старый или материал заменяет прежнюю марку, безопаснее начать с образца. Это помогает проверить формуемость без закупки полной партии.
См. также: формовочный миканит, какой миканит выбрать, свойства миканита.
Что проверить перед формованием партии
Формовочный миканит лучше проверять на образце, если деталь имеет малый радиус, сложный профиль или старый чертёж без точного описания материала. Важно понимать, будет ли деталь работать как манжета, втулка, гильза, конус или другая объёмная изоляционная форма. Для каждой детали отличаются допустимый радиус, усилие прижима, время выдержки, охлаждение и контроль после снятия с оснастки.
Перед запуском партии полезно согласовать три вещи: исходную толщину листа, геометрию оснастки и критерии брака. Если после формования появляются заломы, трещины или расслоение, проблема может быть не только в марке материала, но и в температуре, неравномерном прижиме или слишком резком изгибе. Поэтому при замене старой марки на новую лучше не переходить сразу на полный объём закупки.
Для выбора материала используйте раздел формовочного миканита, обзор какой миканит выбрать и статью о свойствах миканита. В заявке желательно приложить чертёж, радиус изгиба, толщину, количество деталей и фото старого узла.
Контроль перед заказом
Перед заказом полезно отделить обязательные требования от желательных. Обязательные требования обычно связаны с безопасностью, посадочным размером, рабочей температурой, электрическим режимом и документами на партию. Желательные требования — удобство раскроя, привычная ширина, срок поставки, запас по толщине или возможность заменить старую позицию без изменения технологии. Если смешать эти группы, можно отклонить подходящий материал из-за второстепенного параметра или, наоборот, принять материал, который не закрывает главную функцию.
Для технического подбора лучше передавать не только название материала, но и контекст применения: где стоит деталь, с чем она контактирует, есть ли изгиб, сжатие, вибрация, пропитка, нагрев, влажность или требование к раскрою. Если есть чертёж, фото старой детали, ведомость ремонта или маркировка рулона, их стоит приложить сразу. Это сокращает переписку и помогает проверить, подходит ли материал по смыслу, а не только по похожему названию.
Если данных мало, безопаснее начать с минимального набора: назначение, толщина, ширина или размер листа, количество, рабочая среда и требование к документам. После этого можно уточнить марку, формат поставки и необходимость образца.
Отдельно стоит записать, какой параметр нельзя менять: толщину, ширину, температурный класс, формат поставки, способ монтажа или документальное требование. Тогда при подборе можно быстро отличить допустимый аналог от материала, который похож по названию, но нарушает технологию сборки или согласование у заказчика.
Такой порядок особенно полезен при замене старой позиции: он сохраняет функцию узла и уменьшает риск купить похожий, но технологически неудобный материал для конкретного производства, линии, ремонта или партии.
Если материал закупается впервые, разумно согласовать небольшую пробную партию или образец. Это позволяет проверить раскрой, монтаж, поведение при нагреве или пропитке и только после этого переходить к регулярной поставке. Для повторной закупки полезно хранить старую маркировку и параметры партии, чтобы не начинать подбор заново при следующем заказе и не менять рабочую технологию без причины, особенно при ремонте.
Часто задаваемые вопросы
При какой температуре формуют миканит?
150–170°C для ФМГ (глифталевое связующее), 180–200°C для ФФК (кремнийорганическое). Время выдержки — 1–3 минуты.
Какие детали формуют из миканита?
Коллекторные манжеты, конусы, гильзы, втулки, цилиндры. Формовочный миканит выбирают для объёмных слюдяных деталей, когда нужна формовка с сохранением электроизоляционной функции.
