Кремнезёмные материалы для высокотемпературной изоляции
Работает с электроизоляцией из слюды с 2018 года. Помогает заводам и ремонтным службам подобрать нужный материал — от пазовой прокладки до корпусной изоляции на 10 кВ.
Кратко
Кремнезёмные материалы подбирают по форме поставки и задаче: ткань закрывает поверхность, шнур уплотняет зазор, картон работает как прокладка или тепловой экран. Для заявки нужны размеры, температура и способ монтажа.
Когда температура переваливает за 500–600 °C, слюдяные материалы на органическом связующем перестают работать. Даже термоупорный миканит имеет потолок в 700–800 °C. Дальше — территория кремнезёмных материалов.
Что такое кремнезёмное волокно
Кремнезёмное волокно — это стекловолокно с содержанием SiO₂ более 94% (обычное стекловолокно — 50–60% SiO₂). Получают выщелачиванием: стеклоткань обрабатывают кислотой, которая растворяет все компоненты, кроме кремнезёма. Остаётся аморфный SiO₂ — инертный, термостойкий, электроизоляционный.
Рабочая температура — до 1000 °C длительно, кратковременно — до 1200 °C. Температура начала кристаллизации (перехода в кристобалит) — около 1100 °C. После кристаллизации волокно становится хрупким.

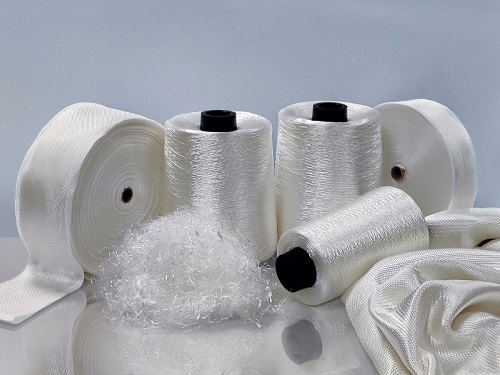

Формы выпуска
Кремнезёмная ткань — полотно полотняного или сатинового плетения. Толщина 0,5–1,0 мм, ширина до 1000 мм. Применяется как теплоизоляционное покрытие трубопроводов, компенсаторов, газоходов. Выдерживает многократные термоциклы без деградации.

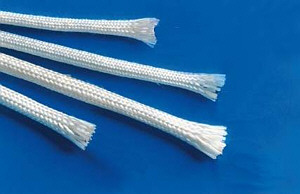

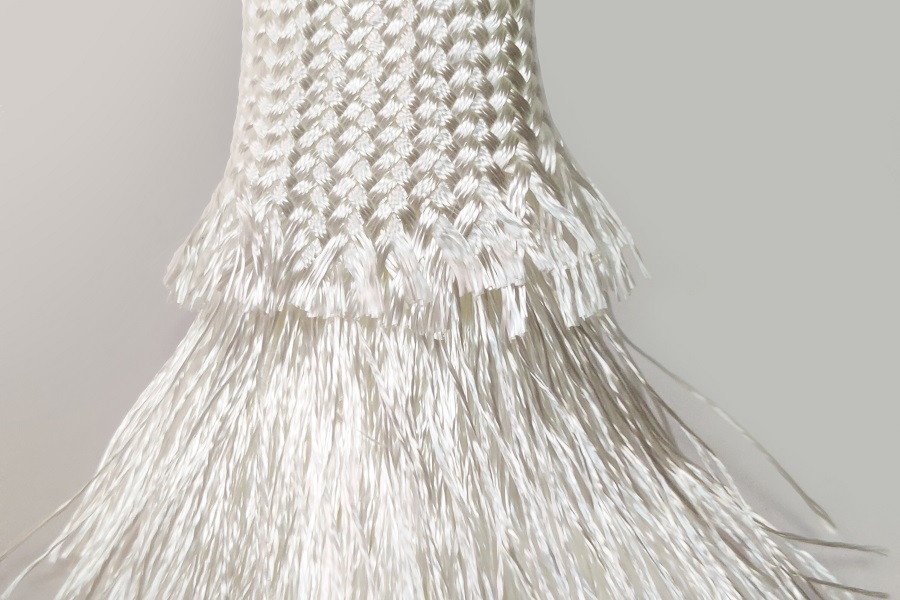

Кремнезёмные шнуры марок ШКН(Н) и ШКН(Х) — плетёные или кручёные, диаметром 5–30 мм. Используются для уплотнения разъёмных соединений в печах, котлах, газовых турбинах. Шнур марки ШКН(Х) с добавкой хромовых нитей выдерживает до 1200 °C.
Кремнезёмный картон (муллитокремнезёмистый картон) — жёсткие листы толщиной 2–10 мм. Плотность 300–500 кг/м³. Применяется как прокладочный и теплоизоляционный материал в индукционных печах, термических камерах.
Электроизоляционные свойства
Кремнезёмное волокно — диэлектрик. Удельное объёмное сопротивление — 10¹⁰–10¹² Ом·см при 500 °C. Для сравнения: у миканита при той же температуре — 10⁶–10⁸ Ом·см (органическое связующее деградирует, проводимость растёт).
Электрическая прочность кремнезёмной ткани — 3–5 кВ/мм. Это ниже, чем у миканита (15–25 кВ/мм), зато при температурах выше 500 °C выбор гибких теплоизоляционных материалов заметно ограничен. Если нужна и высокая электрическая прочность, и термостойкость — применяют комбинацию: термоупорный миканит до 700 °C, кремнезём — выше.
Применение в промышленности
- Металлургия — футеровка индукционных печей, изоляция индуктора от тигля. Кремнезёмная ткань в 2–3 слоя между индуктором и огнеупорной набивкой.
- Энергетика — уплотнения газовых турбин, теплоизоляция паропроводов при температуре пара 500–560 °C.
- Нефтехимия — изоляция реакторов каталитического крекинга (температура 450–550 °C).
- Электротехника — подложки для высокотемпературных нагревательных элементов, когда термоупорный миканит уже не справляется.
Ограничения
Кремнезёмные материалы не работают в щелочной среде — SiO₂ растворяется в щелочах. В контакте с расплавленными металлами (алюминий, медь) — разрушается. Механическая прочность после длительного нагрева выше 900 °C снижается: волокна становятся хрупкими. Это штатный процесс — материал рассчитан на работу, а не на многократную разборку-сборку.
Для температур выше 1200 °C переходят на керамические волокна (муллитовые, цирконовые), но это уже другая номенклатура и другой ценовой диапазон.
Как выбрать формат кремнезёмного материала
Кремнезёмная ткань, шнур и картон решают разные задачи. Их не стоит считать взаимозаменяемыми только потому, что все они относятся к высокотемпературной изоляции.
| Формат | Где применяют | Что уточнить |
|---|---|---|
| Ткань | Экраны, обёртка, гибкая защита | Ширина, плотность, способ крепления. |
| Шнур | Уплотнение дверей, люков, стыков | Диаметр, сжатие, форма канала. |
| Картон | Прокладки, барьеры, футеровочные элементы | Толщина, размер, контактная нагрузка. |
Что указать в заявке
- Температурную зону и есть ли прямой контакт с горячей поверхностью.
- Нужен экран, уплотнение, прокладка или раскрой по размеру.
- Размеры: ширину, толщину, диаметр, длину или форму детали.
- Условия монтажа: зажим, клей, механическое крепление, сжатие.
Связанные страницы: кремнезёмные материалы, шнур ШКН, огнеупорный картон.
Как не перепутать теплоизоляцию и электроизоляцию
Кремнезёмные материалы часто выбирают для высоких температур, но их задача не всегда совпадает с задачей слюдяной электроизоляции. Ткань, шнур и картон хорошо работают как тепловой барьер, уплотнение или защита от горячей поверхности. Если узел одновременно находится под напряжением, нужно отдельно проверить электрическую часть: зазор, загрязнение, влажность, пробивное напряжение и возможность поверхностного пробоя.
Для печей, дверей, люков и технологических экранов обычно начинают с формы: гибкая обмотка, плоская прокладка, уплотнение в канавке или раскрой по шаблону. Для каждой формы отличаются критерии. У шнура важны диаметр и сжатие, у ткани — плотность и способ крепления, у картона — толщина, размер листа и устойчивость к механическому давлению. Если материал будет рядом с вибрацией или трением, это стоит указать до подбора.
Смежные страницы: кремнезёмные материалы, кремнезёмные шнуры ШКН, огнеупорный картон МКРК. Для заявки полезны температура, размеры, способ крепления, контакт с металлом или футеровкой и требование к документам партии.
Контроль перед заказом
Перед заказом полезно отделить обязательные требования от желательных. Обязательные требования обычно связаны с безопасностью, посадочным размером, рабочей температурой, электрическим режимом и документами на партию. Желательные требования — удобство раскроя, привычная ширина, срок поставки, запас по толщине или возможность заменить старую позицию без изменения технологии. Если смешать эти группы, можно отклонить подходящий материал из-за второстепенного параметра или, наоборот, принять материал, который не закрывает главную функцию.
Для технического подбора лучше передавать не только название материала, но и контекст применения: где стоит деталь, с чем она контактирует, есть ли изгиб, сжатие, вибрация, пропитка, нагрев, влажность или требование к раскрою. Если есть чертёж, фото старой детали, ведомость ремонта или маркировка рулона, их стоит приложить сразу. Это сокращает переписку и помогает проверить, подходит ли материал по смыслу, а не только по похожему названию.
Если данных мало, безопаснее начать с минимального набора: назначение, толщина, ширина или размер листа, количество, рабочая среда и требование к документам. После этого можно уточнить марку, формат поставки и необходимость образца.
Отдельно стоит записать, какой параметр нельзя менять: толщину, ширину, температурный класс, формат поставки, способ монтажа или документальное требование. Тогда при подборе можно быстро отличить допустимый аналог от материала, который похож по названию, но нарушает технологию сборки или согласование у заказчика.
Такой порядок особенно полезен при замене старой позиции: он сохраняет функцию узла и уменьшает риск купить похожий, но технологически неудобный материал для конкретного производства, линии, ремонта или партии.
Если материал закупается впервые, разумно согласовать небольшую пробную партию или образец. Это позволяет проверить раскрой, монтаж, поведение при нагреве или пропитке и только после этого переходить к регулярной поставке. Для повторной закупки полезно хранить старую маркировку и параметры партии, чтобы не начинать подбор заново при следующем заказе и не менять рабочую технологию без причины, особенно при ремонте.
Часто задаваемые вопросы
Какие кремнеземные материалы выдерживают 1000°C?
Шнуры ШКН (до 1000°C), картон МКРК (до 1250°C), ткань (до 1100°C). Все безасбестовые.
Чем заменить асбестовый шнур?
Шнуром ШКН(Н) или ШКН(Х). Диаметры совпадают (3–50 мм), температура выше (1000 vs 500°C).
