Кремнеземный шнур ШКН: применение для уплотнения печей и котлов
Николай Фёдоров
Технический специалист ООО «ИзолитПром»
Кремнезёмный шнур ШКН — плетёный уплотнительный шнур из волокна SiO₂ (≥ 94%) с рабочей температурой до 1000 °C. Две марки: ШКН(Н) — наполнитель из непрерывной нити, ШКН(Х) — из кремнезёмного холста с повышенной химстойкостью. Безасбестовая замена для уплотнений промышленных печей, котлов и теплообменников, где стандартные набивки из арамида или графита не выдерживают температуру.
Характеристики ШКН
| Параметр | ШКН(Н) | ШКН(Х) |
|---|---|---|
| Состав волокна | SiO₂ ≥ 94% | SiO₂ ≥ 96% |
| Рабочая температура, °C | до 1000 | до 1000 |
| Температура плавления, °C | 1700 | 1700 |
| Сечение, мм | ∅ 6–30, квадрат 10×10 – 30×30 | ∅ 6–30, квадрат 10×10 – 30×30 |
| Плотность, г/м (для ∅ 10) | 85–110 | 90–120 |
| Линейная усадка при 800 °C / 2 ч, % | ≤ 3 | ≤ 2,5 |
| Химическая стойкость | Щёлочи — слабая, кислоты — средняя | Кислоты — высокая (кроме HF) |
| Безасбестовый | Да | Да |

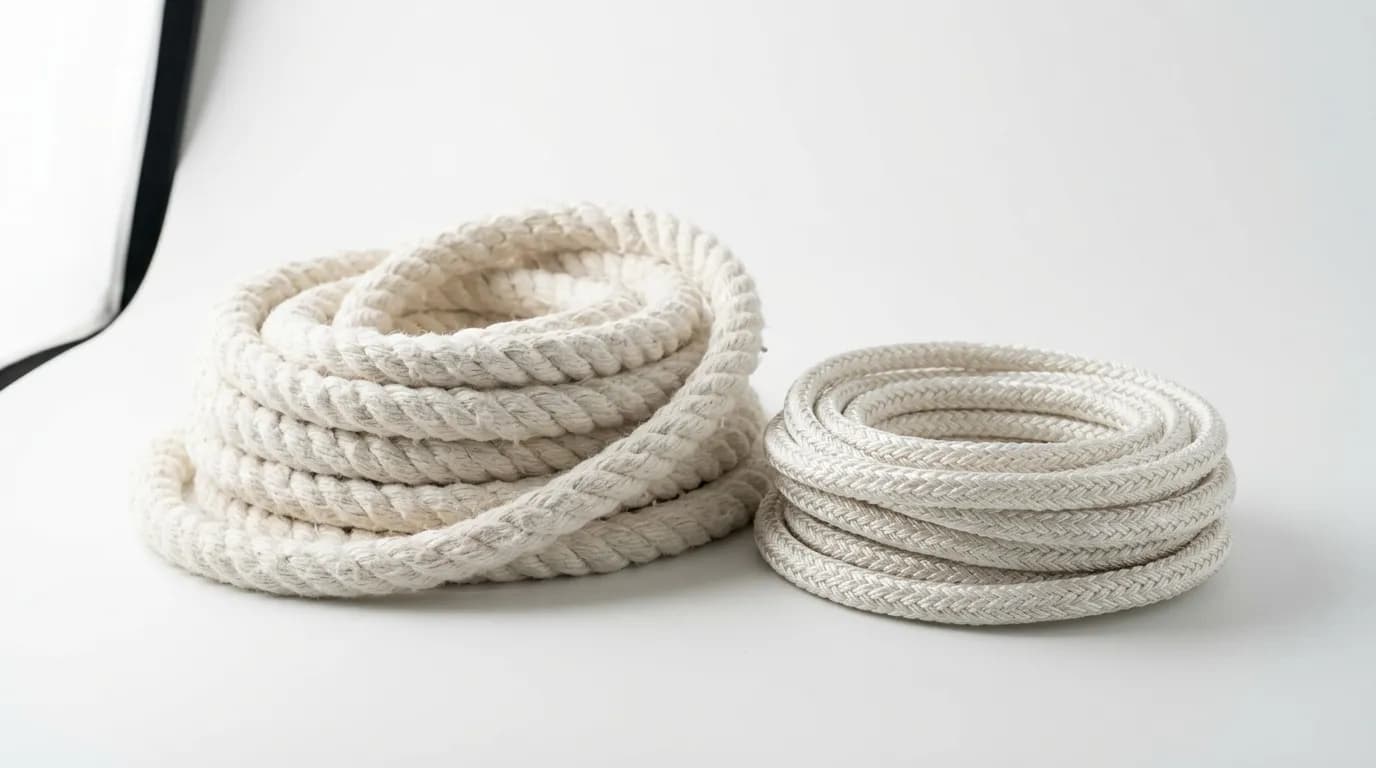

Конструкция шнура
ШКН — плетёный шнур квадратного или круглого сечения. Внешняя оболочка — плетёнка из кремнезёмных нитей. Наполнитель:
- ШКН(Н) — набивка из непрерывной кремнезёмной нити (textured roving). Мягче, лучше уплотняет неровные поверхности. Подходит для динамических уплотнений.
- ШКН(Х) — набивка из кремнезёмного холста (needle-punched mat). Плотнее, устойчивее к агрессивным средам (серная, азотная кислоты). Для химического оборудования.
Шнур может быть дополнительно пропитан суспензией графита для снижения трения (маркировка ШКН(Н)-Г или ШКН(Х)-Г). Графитовая пропитка уменьшает коэффициент трения с 0,25 до 0,10–0,12, продлевая ресурс уплотнения на подвижных соединениях.
Области применения
Уплотнение дверей промышленных печей
Основное применение — герметизация дверей и люков печей при температуре до 1000 °C. Шнур ШКН(Н) ∅ 15–25 мм укладывают в канавку по периметру двери. При закрытии шнур обжимается на 30–40%, обеспечивая плотность стыка. Ресурс — 500–1000 циклов открытия-закрытия.
Типичные печи: камерные печи термообработки (до 950 °C), шахтные печи цементации (до 900 °C), муфельные печи (до 1100 °C). Для печей с температурой выше 1000 °C (стекловаренные, обжиговые) ШКН уплотняет только вспомогательные отверстия — основные уплотнения из керамоволокна.
Сальниковые набивки запорной арматуры
В арматуре котлов и теплообменников ШКН(Х) ∅ 6–12 мм применяют как сальниковую набивку штоков задвижек и вентилей при температуре среды до 600 °C. Шнур нарезают кольцами, укладывают в сальниковую камеру и обжимают грундбуксой. Количество колец — 4–7 в зависимости от давления.
Для паровых котлов с давлением выше 10 МПа ШКН применяют в комбинации с графитовой набивкой: внутренние кольца — графит (герметичность), наружные — ШКН (термозащита).
Компенсационные швы
В кладке промышленных печей между огнеупорными кирпичами оставляют компенсационные швы шириной 5–15 мм. Швы заполняют шнуром ШКН для предотвращения прорыва горячих газов. При нагреве кирпич расширяется, шнур обжимается, обеспечивая герметичность при рабочей температуре.

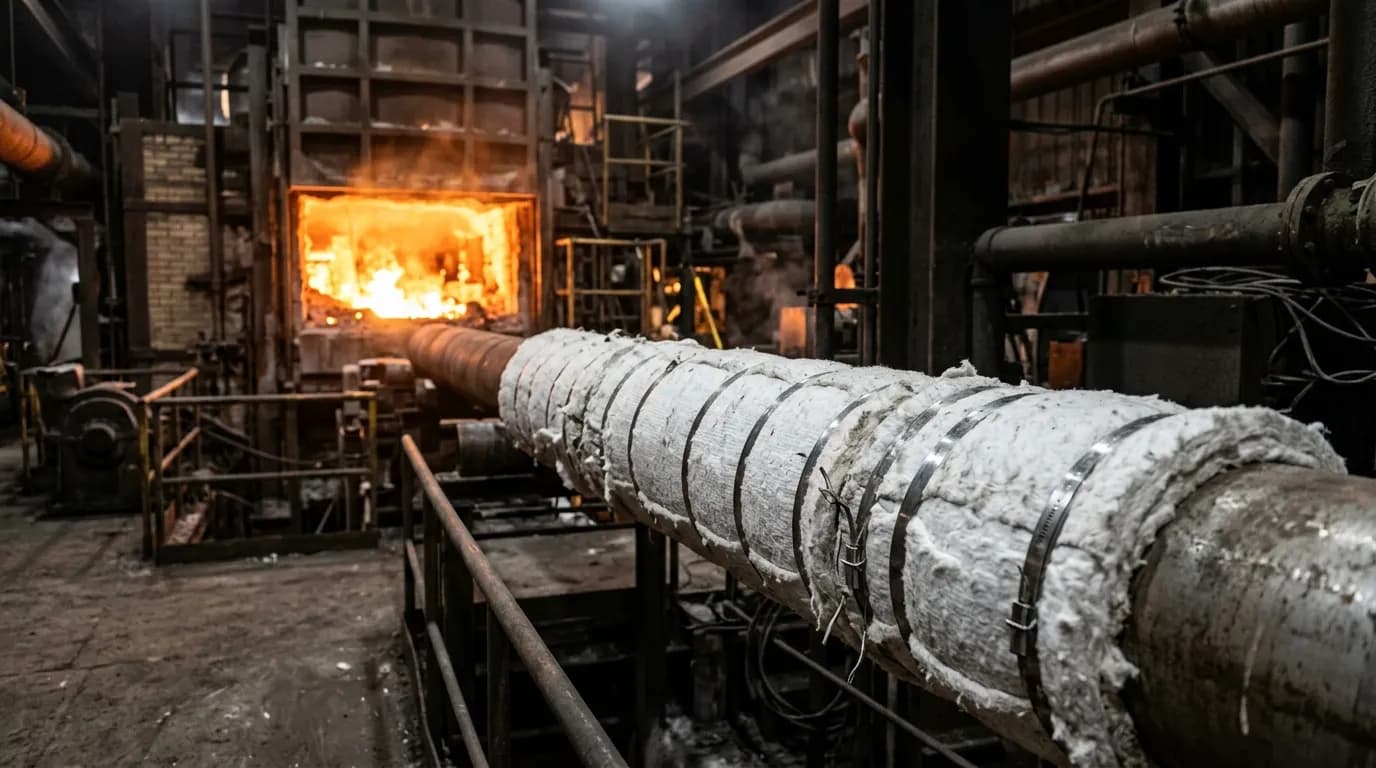

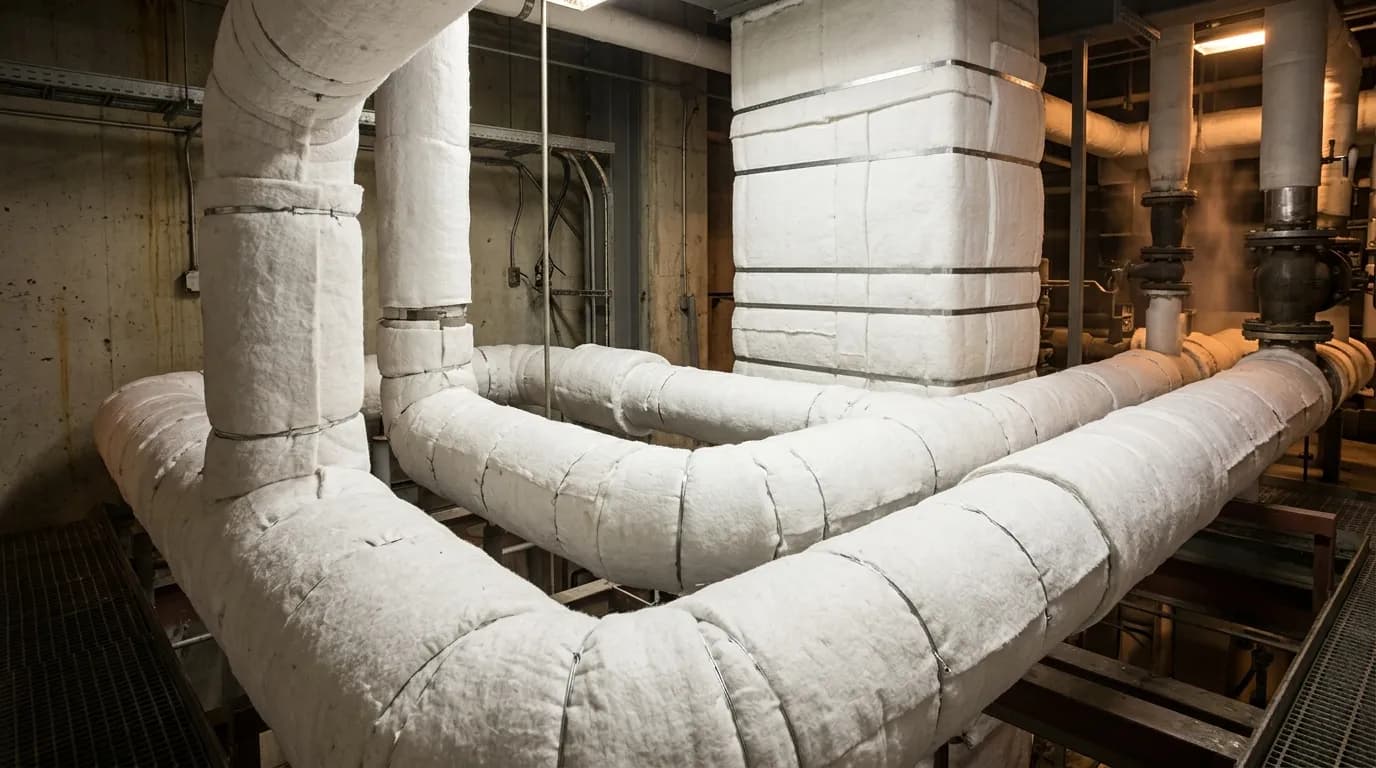

Теплоизоляция трубопроводов
Шнур ШКН ∅ 20–30 мм обматывают вокруг высокотемпературных трубопроводов в зонах фланцевых соединений, где невозможно применить стандартную скорлупу из минваты. Теплопроводность шнура — 0,06–0,10 Вт/(м·К) при 400 °C.
Огнезащита кабельных проходок
В местах прохода кабелей через огнестойкие стены и перекрытия зазоры уплотняют шнуром ШКН. Предел огнестойкости — EI 120 (120 минут при стандартном пожаре). Шнур не выделяет токсичных газов при нагреве, что критично для закрытых помещений (серверные, щитовые).
ШКН vs другие уплотнительные материалы
| Материал | Макс. °C | Безасбестовый | Химстойкость | Цена (отн.) | Сфера |
|---|---|---|---|---|---|
| ШКН(Н) | 1000 | Да | Средняя | 1,0× | Печи, котлы |
| ШКН(Х) | 1000 | Да | Высокая | 1,2× | Хим. оборудование |
| Асбестовый шнур (ШАОН) | 400 | Нет | Средняя | 0,5× | Устаревший (канцероген) |
| Графитовая набивка | 650 (в инерт. среде) | Да | Высокая | 3–5× | Арматура высокого давления |
| Керамоволокнистый шнур | 1260 | Да | Низкая | 1,5× | Печи свыше 1000 °C |
| Арамидная набивка | 250 | Да | Высокая | 2× | Насосы, мешалки |
ШКН занимает нишу между асбестовым шнуром (запрещён в ЕС) и керамоволокнистым (дороже): безопасен, работает до 1000 °C, доступен по цене.
Монтаж шнура ШКН
Уплотнение двери печи
- Очистите канавку от остатков старого уплотнения и нагара
- Измерьте периметр двери и нарежьте шнур с запасом 50–100 мм
- Уложите шнур в канавку без натяжения. Стык — косой срез под 45° для плотного смыкания
- Зафиксируйте термостойким клеем (силикатный, жаропрочный до 1200 °C) в 3–4 точках
- Закройте дверь и проверьте обжатие: шнур должен деформироваться на 30–40% от исходного диаметра
Сальниковая набивка
- Нарежьте шнур кольцами: внутренний диаметр = диаметр штока, стык — косой под 45°
- Уложите кольца с разбежкой стыков (каждое следующее — поворот на 90°)
- Обожмите грундбуксой с усилием, обеспечивающим герметичность при рабочем давлении
- После прогрева подтяните грундбуксу — шнур даёт усадку 2–3%
Часто задаваемые вопросы
Чем ШКН(Н) отличается от ШКН(Х)?
Наполнителем: ШКН(Н) — непрерывная нить (мягче, лучше уплотняет), ШКН(Х) — кремнезёмный холст (плотнее, выше химстойкость). Для печей и котлов — ШКН(Н). Для химического оборудования (кислоты) — ШКН(Х).
Можно ли заменить асбестовый шнур на ШКН?
Да, ШКН — прямая замена асбестового шнура ШАОН с превосходством по температуре (1000 vs 400 °C) и безопасности. Размеры сечений совпадают. Единственное: ШКН в 2 раза дороже асбестового, но в масштабах промышленного применения разница минимальна.
Какой диаметр шнура выбрать для печной двери?
Зависит от ширины канавки. Стандартное правило: диаметр шнура = ширина канавки × 1,3. Для канавки 15 мм — шнур ∅ 20 мм. Обжатие при закрытии двери — 30–40%.
Где купить кремнезёмный шнур ШКН?
ООО «ИзолитПром» поставляет шнуры ШКН(Н) и ШКН(Х) сечением от ∅ 6 до ∅ 30 мм. Круглое и квадратное сечение. Склад в Москве, доставка по России за 3–7 рабочих дней.
