Лакоткань или стеклолакоткань: как выбрать основу и класс нагревостойкости
Работает с электроизоляцией из слюды с 2018 года. Помогает заводам и ремонтным службам подобрать нужный материал — от пазовой прокладки до корпусной изоляции на 10 кВ.

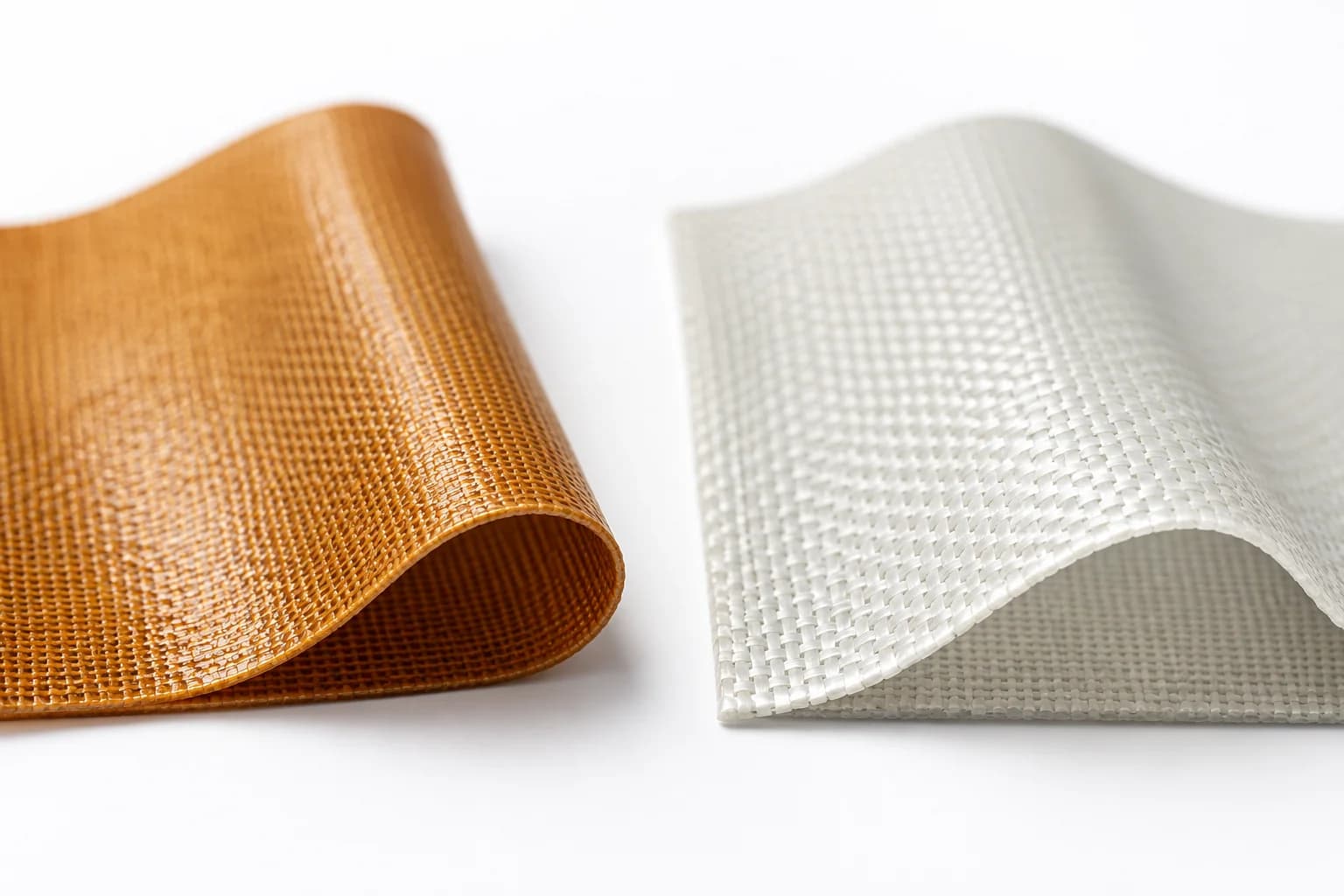

Лакоткань — общее семейство материалов, в котором тканую основу покрывают электроизоляционным лаком. Основой могут служить хлопчатобумажная, шелковая, синтетическая или стеклянная ткань. Поэтому стеклолакоткань — не противоположность лакоткани, а ее разновидность со стеклотканевой основой.
Коротко: материал выбирают не по цвету и не по одному слову в названии. Сначала определяют требуемую гибкость и геометрию детали, затем рабочую тепловую задачу всей системы, тип основы и лакового покрытия. Марку, толщину и показатели подтверждают паспортом конкретной партии.
Что меняет тканая основа
ГОСТ Р 50375.1-92 распространяется на лакоткани на основе хлопчатобумажной пряжи, натурального шелка, синтетических и стеклянных волокон. Основа влияет на толщину, гибкость, механическое поведение и совместимость с процессом изготовления детали.
| Основа | Что проверять при выборе | Когда особенно важно |
|---|---|---|
| Хлопчатобумажная или шелковая | толщину, гибкость, пропитку, тепловое ограничение | малые радиусы и тонкая гибкая изоляция |
| Синтетическая | эластичность, поведение при нагреве, тип лака | сложная формовка и повторные перегибы |
| Стеклоткань | толщину, кромки, радиус укладки, связующее | более нагруженная и нагревостойкая изоляционная система |
Эта таблица не назначает конкретную марку. Две лакоткани на одинаковой основе могут заметно различаться из-за лакового покрытия, толщины и технологии изготовления.
Почему одного класса нагревостойкости недостаточно
Класс или допустимая длительная температура относятся к конкретному материалу либо изоляционной системе в установленных условиях оценки. Совпадение обозначения класса у двух материалов не доказывает, что они взаимозаменяемы.
Нужно отдельно проверить:
- основу и тип лакового покрытия;
- фактическую толщину и ее допуск;
- гибкость после перегиба;
- электрические показатели в требуемом состоянии;
- совместимость с соседними материалами и пропиточным составом;
- режим сборки и отверждения;
- влияние масла, влаги или другой среды, если оно заявляется.
ГОСТ 28034-89 устанавливает общие технические требования к электроизоляционным лакотканям для разных типов. Но общий ряд толщин и температурная граница стандарта не означают, что любая марка доступна во всех исполнениях.
Когда логично рассматривать стеклолакоткань
Стеклотканевая основа рассматривается, когда конструкция требует сочетать гибкую форму с подтвержденной работой при более высокой температуре или с иной механической стабильностью, чем дает выбранная органическая основа. Решение принимают по паспорту марки и испытаниям системы, а не по внешнему виду белого или светлого полотна.
Цвет не идентифицирует основу, связующее, изготовителя или класс. Белый образец может быть лишь поводом запросить этикетку и паспорт, но не основанием назвать материал определенной маркой.
Когда важнее тонкая и податливая основа
Для малых радиусов, обертки сложного контура или тонкой межслойной изоляции важна не максимальная температура сама по себе, а способность материала лечь без складок, трещин покрытия и чрезмерного увеличения пакета. В таких задачах сравнивают образцы одинаковой толщины и проверяют их на реальной геометрии.
Нельзя заменять пробу бытовым тестом огнем или растворителем. Такой результат неоднозначен, повреждает образец и не подтверждает нормативную марку.
Алгоритм выбора
- Опишите функцию слоя: пазовая, межслойная, обертка, прокладка или формуемая деталь.
- Зафиксируйте рабочую и аварийную тепловую нагрузку узла.
- Укажите минимальный радиус, допустимую толщину пакета и число перегибов.
- Определите среду: воздух, масло, влага, пропиточный состав.
- Сопоставьте основу и лак только по документам конкретного материала.
- Получите образец и проведите технологическую пробу.
- Зафиксируйте одобренную марку и партию в документации.
Что запросить у поставщика
- точную марку и нормативный документ;
- тип тканой основы и лакового покрытия;
- номинальную и фактическую толщину;
- ширину рулона или ролика;
- класс или температурный индекс с основанием;
- электрические и механические показатели партии;
- номер партии и дату изготовления;
- условия хранения и срок годности, если они нормируются.
Если нужна помощь с сопоставлением задачи и материала, передайте эти данные через раздел лакоткани и стеклолакоткани.
Источники и границы применения
- ГОСТ Р 50375.1-92 — Росстандарт: виды тканых основ и общие требования.
- ГОСТ 28034-89 — реестр Росстандарта: действующий статус общих технических требований.
Перед публикацией статус документов проверяется повторно. Статья не объявляет разные серии полными аналогами без паспорта и испытаний.
