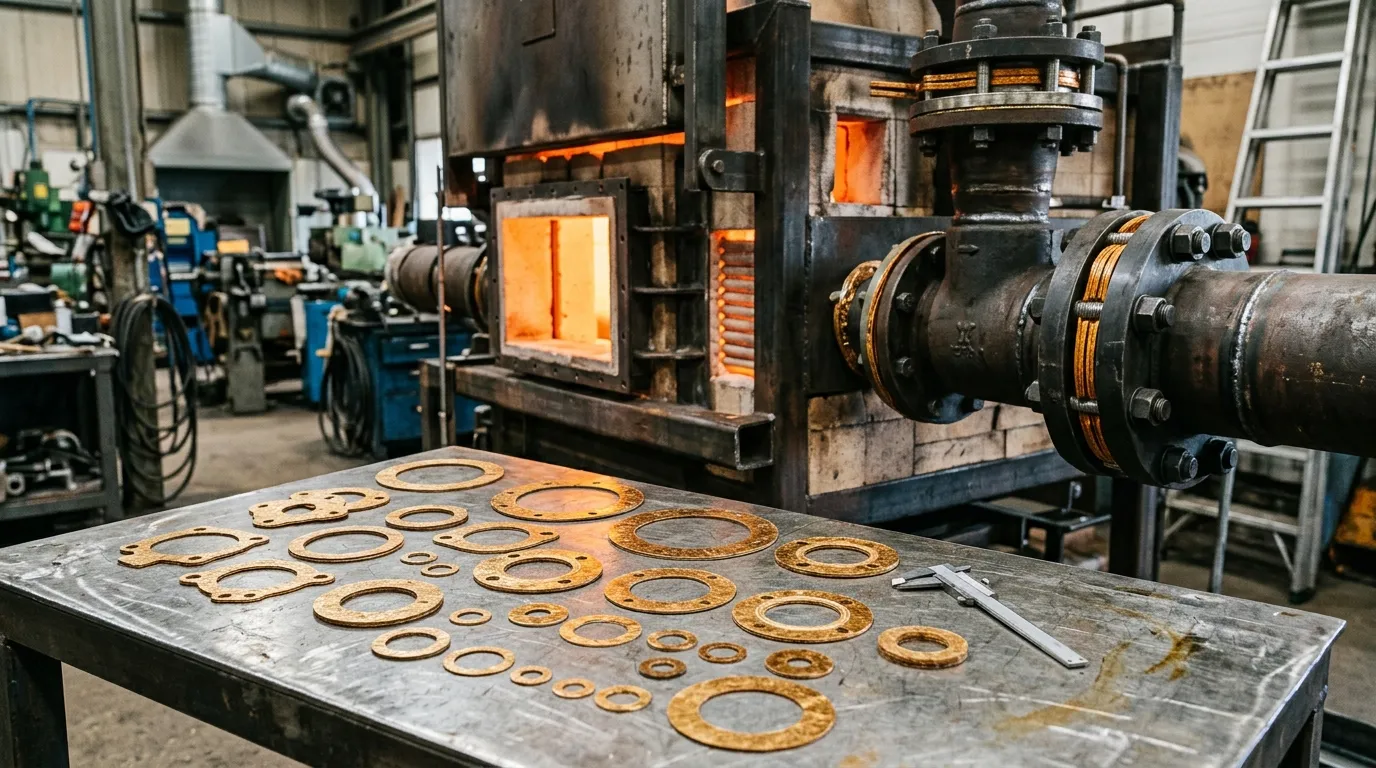

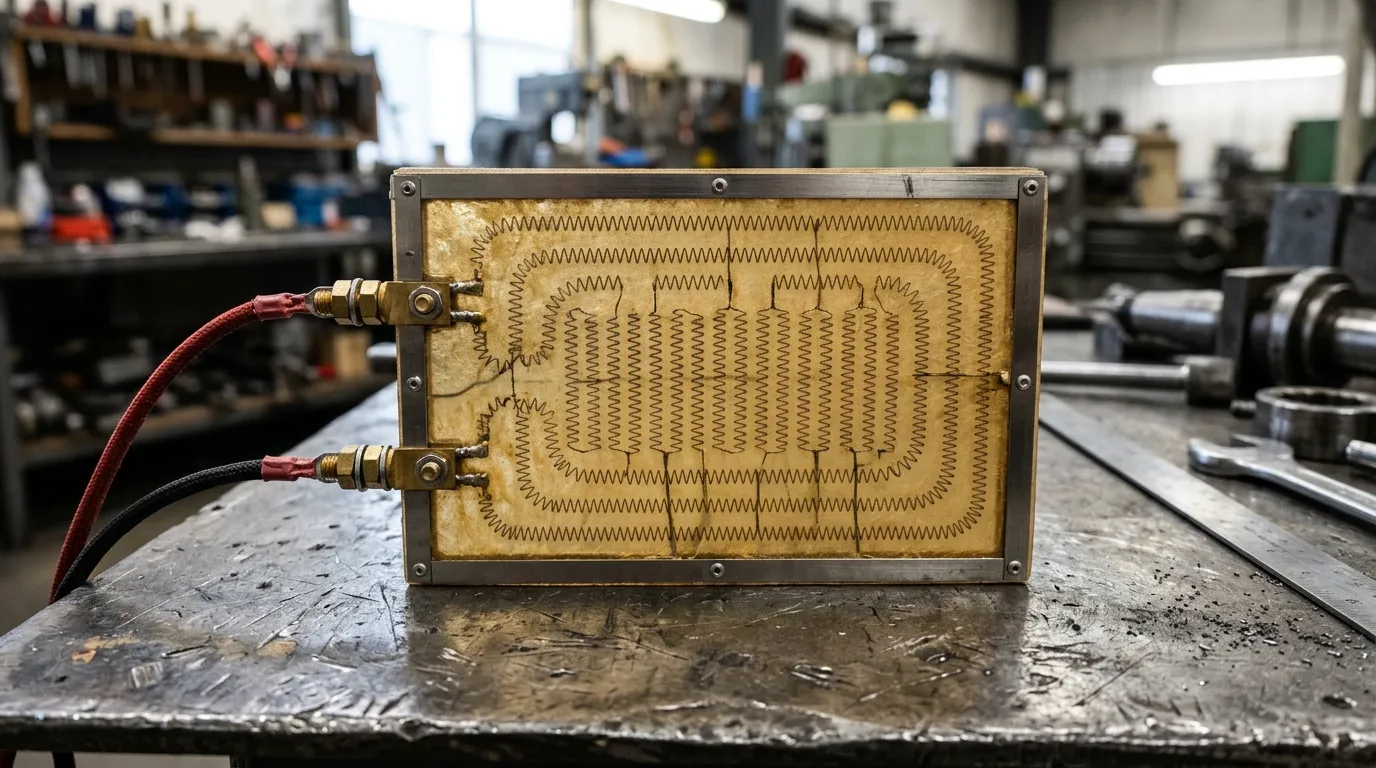

Термостойкие прокладки из миканита: применение в печах и нагревателях

В промышленных нагревательных устройствах — печах, ТЭНах, электроплитах, термопарных блоках — нужны прокладки, которые одновременно изолируют и выдерживают температуру. Металл, керамика, полимеры — у каждого свои ограничения. Миканит занимает нишу между ними: электроизоляция при температурах от 200 до 800 °C, возможность вырубки и механической обработки.

Прокладочный миканит: ГОСТ 6121-75

Жёсткие листы толщиной 0,20–1,00 мм. Слюдяные пластинки склеены глифталевым (ПМГ, ПФГ) или кремнийорганическим (ПМК, ПФК) связующим. Из листа вырубают прокладки, шайбы, дистанционные кольца штампом или вырезают на фрезерном станке с ЧПУ.

Электрическая прочность — 15–20 кВ/мм. Рабочая температура: класс B (130 °C) для глифталевых, класс H (180 °C) для кремнийорганических. Этого хватает для изоляции контактных групп, клеммных колодок, дистанцирования токоведущих частей от корпуса.

Но для самих нагревательных элементов, где температура поверхности достигает 300–600 °C, прокладочный миканит не подходит — связующее деградирует.

Термоупорный миканит: до 700–800 °C

Марки ТПФ (флогопитовый) и ТПМ (мусковитовый) — без органического связующего. Слюдяные пластинки спрессованы при высокой температуре. Связь между ними — за счёт межслоевых сил и остаточного сцепления.

Характеристики ТПФ:

• Рабочая температура — до 700 °C длительно, до 800 °C кратковременно
• Электрическая прочность — 10–12 кВ/мм (ниже, чем у прокладочного, из-за отсутствия связующего)
• Толщина — 0,3–3,0 мм
• Плотность — 2,0–2,4 г/см³
• Водопоглощение — не более 1,5%

ТПМ даёт более высокую электрическую прочность (12–15 кВ/мм), но рабочая температура ниже — до 500–600 °C. Мусковит при длительном нагреве выше 600 °C теряет межслоевую воду и расслаивается.

Где используются термостойкие прокладки

Трубчатые электронагреватели (ТЭНы). Между спиралью и оболочкой — засыпка оксида магния. Но на концах ТЭНа, в зоне контактного вывода, ставят прокладки из ТПФ толщиной 0,5–1,0 мм. Они изолируют вывод от металлической оболочки и выдерживают температуру 400–500 °C в этой зоне.

Электроплиты и варочные поверхности. Нагревательная спираль укладывается в пазы керамического основания. Между витками спирали и металлическим корпусом конфорки — прокладки из гибкого или термоупорного миканита. Толщина — 0,3–0,5 мм.

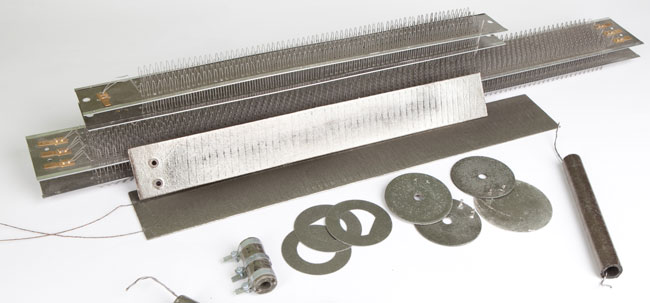

Промышленные печи сопротивления. В печах с температурой до 600 °C нагреватели из нихрома или фехраля крепятся к футеровке через миканитовые прокладки. Прокладка изолирует нагреватель от заземлённых металлоконструкций и предотвращает замыкание соседних секций.

Термопарные блоки. Термопара вводится в зону измерения через проходной изолятор. Если конструкция не допускает керамическую втулку — используют миканитовую прокладку ТПФ с отверстием под термоэлектроды.

Обработка и раскрой

Прокладочный миканит режется ножницами (до 0,5 мм) или на гильотине (до 1,0 мм). Штамповка — холодная, без нагрева. Отверстия — сверлом с твёрдосплавной напайкой, обороты 800–1200 мин⁻¹, подача 0,05–0,1 мм/об. При высоких оборотах связующее перегревается, кромка обугливается.

Термоупорный миканит более хрупкий. Резка — алмазным диском или лазером. Штамповка возможна, но требует притупленных кромок пуансона (радиус 0,2–0,3 мм), иначе — сколы и трещины. Сверление — только твёрдосплавным инструментом, с обязательной подкладкой снизу для предотвращения выкрашивания.

При заказе прокладок нестандартной формы — предоставьте чертёж или DXF-файл. Раскрой на станке с ЧПУ точнее и экономичнее, чем ручная вырубка, особенно при партиях от 100 штук.

Часто задаваемые вопросы

Какой миканит подходит для прокладок в печи?

Термоупорный ТПФ (флогопит, до 700°C). Для температур до 180°C — прокладочный ПФК на кремнийорганическом связующем.

Какой размер прокладок можно заказать?

Любой — нарезаем из листа по чертежу с допуском ±0,5 мм. Стандартные размеры — со склада.
