КФА: что это за марка
КФА — коллекторный миканит типа 13 на термостойком флогопите с минеральным связующим. От остальных нормативных марок он отличается составом связующего и собственным рядом толщин 0,70–1,20 мм.
0,85 мм
≥5,95 кВ
ГОСТ 2196-75
Нагревостойкий

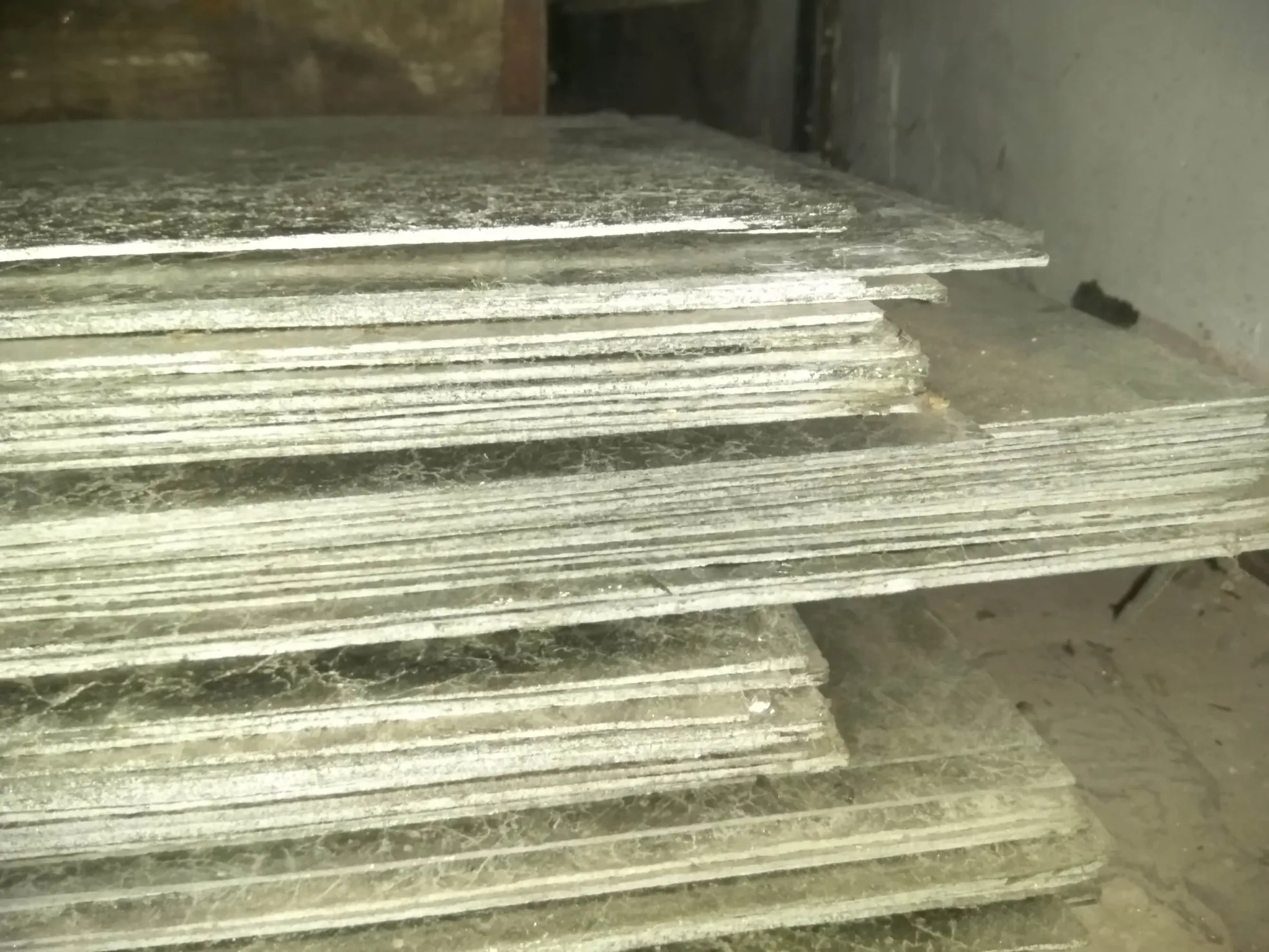

Миканит коллекторный КФА 0,85 мм по ГОСТ 2196-75 — жёсткий листовой электроизоляционный материал из щипаной слюды-флогопита на минеральном связующем (аммоний фосфорнокислый двузамещённый, ≤1,1%) с обязательной лакированной поверхностью. В Приложении 2 ГОСТа обозначен как «флогопит нагревостойкий». Поставка через ООО «ИзолитПром» с выдачей паспорта качества. Остаточное вспучивание после 500 °C в течение 10 мин — не более 20% (Табл. 3 ГОСТ 2196-75).
0,85 мм — промежуточная точка в ряду КФА по ГОСТ 2196-75, между 0,80 и 0,90 мм. Нормативная толщина Табл. 1, производится штатно.
Состав и обозначение КФА
Слюдяная основа — термостойкий флогопит, связующее — фосфат диаммония. Особенность исполнения — минеральное связующее.
Технические характеристики
| Толщина / допуск | 0,85 мм · среднее ±0,05 мм, в отдельных точках ±0,10 мм (Табл. 1 ГОСТ 2196-75) |
| Размер листа | 600×900 мм · по ГОСТ 25045-81 допускается от 450 до 1100 мм ±15 мм. Другие размеры — по запросу |
| Слюда | Щипаный флогопит по ГОСТ 3028-78 |
| Связующее | Аммоний фосфорнокислый двузамещённый (NH₄)₂HPO₄ по ГОСТ 3772-74, ≤1,1% массы (Табл. 3 ГОСТ 2196-75; по согласованию допускается до 1,4%) |
| Поверхность | Лакированная (обязательно для КФА, п. 2.1 ГОСТ 2196-75) |
| Электрическая прочность | ≥19 кВ/мм в исходном состоянии · пробивное ≥5,95 кВ (7 кВ/мм × 0,85) |
| Удельное сопротивление | ≥1·10¹³ Ом·см (исходное) / ≥5·10¹⁰ Ом·см (после 48 ч при 95% влажности; нормируется по ГОСТу только для КФА) |
| Расслаиваемость | ≤10% |
| Суммарная усадка | ≤10% при 60 МПа и 160 °C (горячая ≤1% — строже чем у КФШ/КФГ/КФГС по тому же условию ≤2%) |
| Остаточное вспучивание | ≤20% после 500±10 °C в течение 10 мин |
| Масса 1 м² | 2,095 кг/м² (Приложение 1 ГОСТ 2196-75) |
| Исполнение ≥0,8 мм | Допускается склейка из двух калиброванных листов (ГОСТ 2196-75 п. 1.2) |
Характеристики
| Температурный класс | 180 °C |
|---|---|
| Слюдяная основа | флогопит |
Показать полное описание
Применение КФА
КФА применяют для межламельной изоляции, когда фосфатная марка типа 13 предусмотрена документацией оборудования.
Применение КФА 0,85 мм
Компактные коллекторы с частым шагом ламелей. 0,85 мм — тонкая позиция ряда КФА (граница между 0,80 и 0,90). Такой шаг характерен для коллекторов небольшого диаметра 150–220 мм с числом пластин 120–200: вспомогательные якоря буровых установок, двигатели подпиточных и маслонасосных агрегатов, якоря стартер-генераторов дизель-электрических агрегатов, приводы поворота платформ шагающих экскаваторов средней мощности. Узкий шаг пластины требует, чтобы прокладка не просаживалась и не «плыла» по высоте — низкое содержание связующего (≤1,1%) у КФА на этой толщине особенно ценно: прокладка остаётся вровень с медью при многолетней проточке и приработке щёток.
Ремонт машин с точной паспортной толщиной 0,85 мм. В заводской ремонтной карте встречаются именно дробные значения — 0,85; 0,95; 1,05 — когда коллектор изначально рассчитан на конкретный перепад между смежными ламелями. Брать в такой случай «приблизительно 0,9» вместо 0,85 нельзя: накопленная разница по окружности сотен ламелей даст сдвиг высоты пакета и «увод» щёткодержателя. Поэтому для ремонтных предприятий с жёстко регламентированной картой замены (локомотиворемонтные депо, заводы горного машиностроения, флот) тонкая позиция 0,85 мм держится на складе именно как «паспортный шаг».
Когда 0,85 лучше 0,80 или 0,90 КФА. Если машина работает с повышенной влажностью окружающего воздуха (шахты, судовые отсеки, установки водоподготовки), решающим становится удельное сопротивление после 48-часовой выдержки при 95% влажности — норма по Табл. 3 ГОСТ 2196-75. Между 0,80 и 0,90 мм коллекторов с тонким шагом влагостойкость прокладки на 0,85 часто оказывается оптимальной: прокладка тоньше, сушится быстрее после простоя, лакированная поверхность работает как барьер. Второй фактор — высота петушкового вывода: на ряде старых якорных конструкций она рассчитана именно под 0,85 и не допускает установки «ближайшей по размеру».
Ограничения и альтернативы. При длительной работе коллектора в режиме термического насыщения — постоянная температура у корня петушка выше 150 °C, как бывает на тяжёлых тепловозных тяговых двигателях — тонкая 0,85 уже даёт меньший запас по деградации чем 1,00–1,10; лучше взять 1,00 КФА. Для машин с короткими всплесками нагрузки и большим перепадом пусковых токов, где важнее размерная стабильность прокладки, чем нагревостойкость — 0,85 мм существует в ряду КФШ-1 и КФП-1, и при длинном межремонтном цикле их выбирают вместо КФА.
Чем КФА отличается от других марок
КФА отличается от шеллачных, глифталевых и полиэфирных марок минеральным связующим, типом 13 и температурной группой свыше 180 °C. Совпадение толщины не означает автоматическую взаимозаменяемость.
Сравнение толщин КФА
| Толщина | Пробивное | |
|---|---|---|
| 0,70 мм | ≥4,9 кВ | Подробнее |
| 0,80 мм | ≥5,6 кВ | Подробнее |
| 0,85 мм | ≥5,95 кВ | ← вы здесь |
| 0,90 мм | ≥6,3 кВ | Подробнее |
| 0,95 мм | ≥6,65 кВ | Подробнее |
| 1,00 мм | ≥7,0 кВ | Подробнее |
| 1,05 мм | ≥7,35 кВ | Подробнее |
| 1,10 мм | ≥7,7 кВ | Подробнее |
| 1,15 мм | ≥8,05 кВ | Подробнее |
| 1,20 мм | ≥8,4 кВ | Подробнее |
Нормативный ряд: 0,70–1,20 мм. Другие толщины и размеры можно согласовать как специальное исполнение; его параметры подтверждаются отдельным документом, а не приписываются ГОСТ 2196-75.
Условное обозначение при заказе
- Слюда размера 6:
Миканит КФА 0,85—6 ГОСТ 2196-75 - Слюда размера 10:
Миканит КФА 0,85—10 ГОСТ 2196-75
Заказать КФА 0,85 мм
Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru. Наличие, место и срок отгрузки уточняются при расчёте заказа. Паспорт качества и сертификат ГОСТ 2196-75 в комплекте. Доставка по России: ПЭК, Деловые Линии, СДЭК. Объёмы и условия поставки — по согласованию при заказе.
Вопросы и ответы
В чём разница между 0,85 и 0,90 мм КФА?
Номинальное пробивное напряжение: 5,95 кВ против 6,30 кВ (7 кВ × толщина, Табл. 3 ГОСТ 2196-75). Масса 1 м² по Приложению 1: 2,095 против 2,220 кг/м². Электрическая прочность одинакова (≥19 кВ/мм). Выбор — по паспорту машины.
Может ли 0,85 мм быть склеенным из двух листов?
Да. ГОСТ 2196-75 п. 1.2: для толщин 0,8 мм и более допускается изготовление из двух калиброванных листов, склеенных между собой. На электрические и механические характеристики Табл. 3 это не влияет.
Что означает «размер слюды 6» или «размер 10» в обозначении?
Размер щипаной слюды флогопит по ГОСТ 3028-78 — характеристика исходного сырья (средний размер чешуек). Размер 10 — более крупные чешуйки, размер 6 — более мелкие. На электрические характеристики Табл. 3 это не влияет, но уточняется в паспорте партии. При заказе указывается размер слюды в маркировке: Миканит КФА 0,85—6 ГОСТ 2196-75 или 0,85—10. Возможна смешанная поставка: 0,85—10 и 6.
Подробнее о марке КФА (расшифровка буквенного обозначения, сравнение с остальными 6 марками ГОСТ 2196-75, лакированная поверхность, остаточное вспучивание после 500 °C, склейка из двух калиброванных листов, типичные применения в тяговых и крановых двигателях) — в описании категории КФА.
