КФГ: что это за марка
КФГ — коллекторный миканит на флогопите с глифталевым связующим. Внутри нормативного ряда для него отдельно учитывают толщину, поскольку норма расслаиваемости зависит от диапазона.
1,00 мм
≥7,0 кВ
ГОСТ 2196-75
B / 130 °C

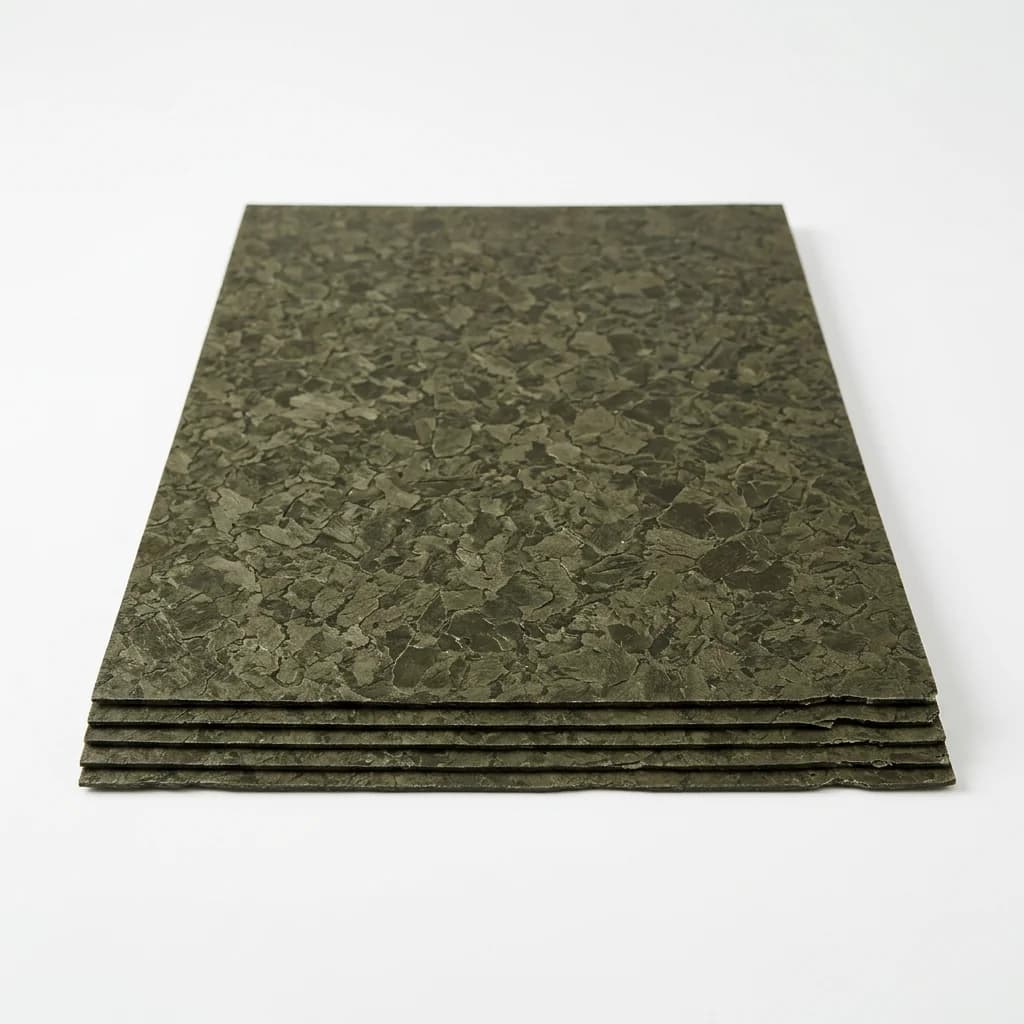

Миканит коллекторный КФГ 1,00 мм по ГОСТ 2196-75 — жёсткий листовой электроизоляционный материал из щипаной слюды-флогопита на глифталевом связующем (≤4,5% массы). Тип 11 по ГОСТ 25045-81. Поставка через ООО «ИзолитПром» с выдачей паспорта качества. Базовый «круглый» миллиметр — наиболее распространённая толщина коллекторной прокладки для электрических машин постоянного тока среднего и крупного габарита.
1,00 мм — эталонная толщина для пробивного напряжения: на 1 мм миканита ≥7,0 кВ испытательного по Табл. 3 ГОСТа. Ниже этой точки пробивное ≥6,3 кВ (0,90), выше — ≥7,35 кВ (1,05).
Состав и обозначение КФГ

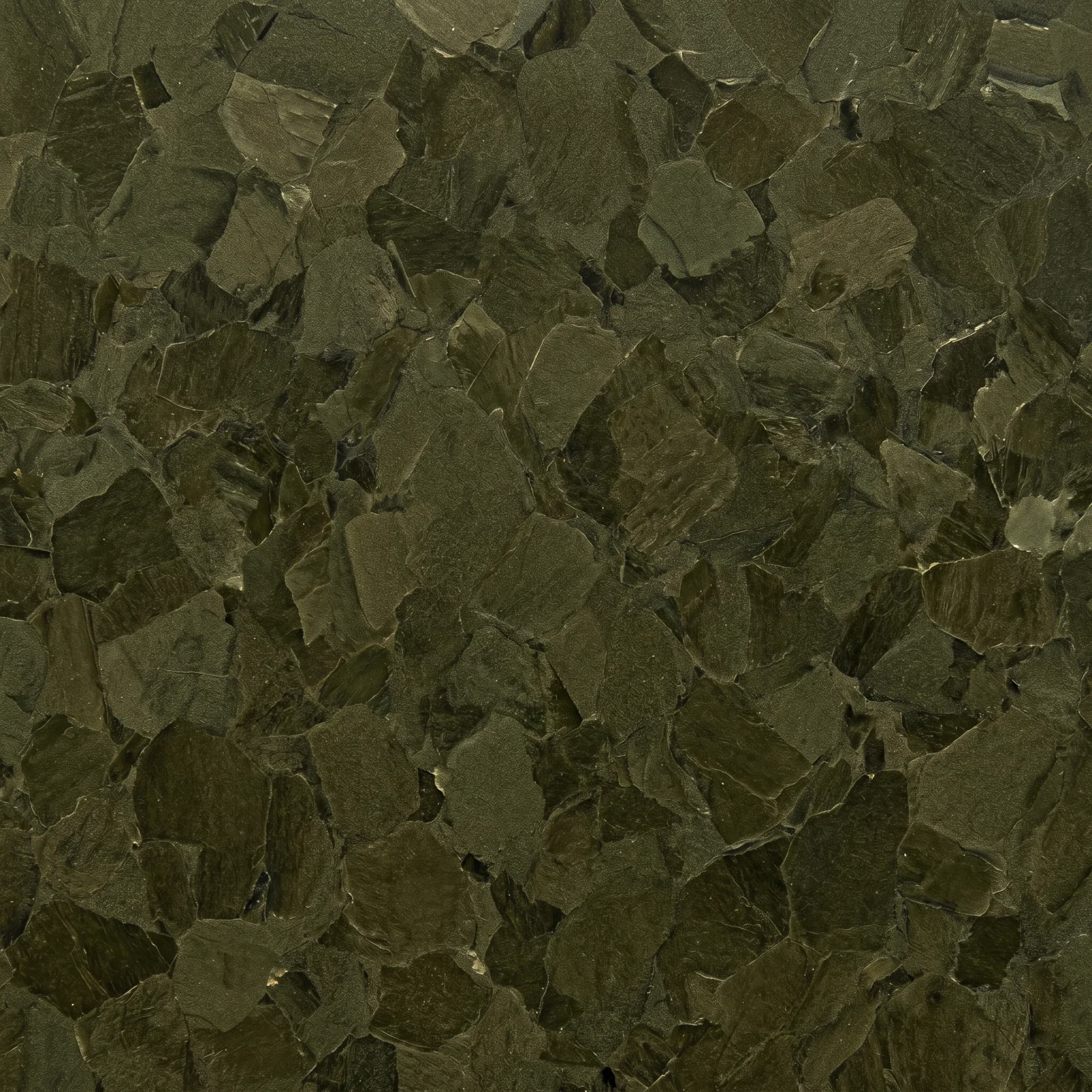

Слюдяная основа — флогопит, связующее — глифталевая смола. Особенность исполнения — базовая глифталевая марка.
Технические характеристики
| Толщина / допуск | 1,00 мм · среднее ±0,04 мм, в отдельных точках ±0,08 мм |
| Размер листа | 600×900 мм · по ГОСТ 25045-81 от 450 до 1100 мм ±15 мм |
| Слюда | Щипаный флогопит по ГОСТ 3028-78 |
| Связующее | Глифталевая смола, ≤4,5% массы |
| Электрическая прочность | ≥19 кВ/мм · пробивное ≥7,0 кВ (7 кВ/мм × 1,00) |
| Расслаиваемость | ≤10% (диапазон 0,70–1,50 мм у КФГ) |
| Суммарная усадка | При 60 МПа и 160 °C — общая ≤10%, горячая ≤2% |
| Масса 1 м² (Прил. 1) | 2,465 кг/м² |
| Исполнение ≥0,8 мм | Допускается склейка из двух калиброванных листов (п. 1.2 ГОСТ 2196-75) |
| Класс нагревостойкости | B / 130 °C (ориентировочно, по связующему) |
Показать полное описание
Применение КФГ
КФГ применяют для межламельной изоляции коллекторов, если глифталевая марка указана в конструкторской или ремонтной документации.
Применение КФГ 1,00 мм
Толщина 1,00 мм — классическая «базовая» толщина коллекторной прокладки для электродвигателей постоянного тока среднего и крупного габарита общего назначения. Именно на этой толщине проще всего сопоставлять электрические характеристики материала с испытательным напряжением: 7 кВ на 1 мм = 7 кВ на лист напрямую.
Типовые машины: электродвигатели постоянного тока большой мощности стационарного оборудования, промышленные генераторы постоянного тока, возбудители мощных синхронных машин. Коллектор — диаметр от ~200 до ~400 мм, повышенное напряжение между ламелями, значительные механические нагрузки на щёточный аппарат.
Почему 1,00 мм — наиболее ходовая толщина: в большом количестве массовых серий электродвигателей постоянного тока именно эта толщина указана в заводской документации как стандарт коллекторной изоляции. Пробивное напряжение 7 кВ с существенным запасом покрывает большинство рабочих напряжений коллектора (100–600 В между соседними пластинами).
В ремонте: стандартная поставка при капитальном ремонте коллекторных двигателей крупного габарита. При перекладке изоляции в соответствии с заводским паспортом машины номинал 1,00 мм не меняется. При отклонении свыше ±0,05 мм от исходной геометрии рекомендуется проверка балансировки коллектора и зазоров щёткодержателей.
Выбор между КФГ, КФШ и КФА 1,00 мм: все три марки доступны на этой толщине по ГОСТу. Для машин общего назначения — КФГ. Для машин, в которых заводская исходная изоляция была шеллачной, — КФШ (взаимозамена возможна по согласованию). Для кранового и тягового оборудования с циклическими нагрузками — КФА.
Чем КФГ отличается от других марок
От КФШ марка КФГ отличается связующим, а от КФГС — типом исполнения и более широким нормативным рядом толщин. Совпадение толщины не означает автоматическую взаимозаменяемость.
Сравнение толщин КФГ
| Толщина | Пробивное | |
|---|---|---|
| 0,70 мм | ≥4,9 кВ | Подробнее |
| 0,80 мм | ≥5,6 кВ | Подробнее |
| 0,85 мм | ≥5,95 кВ | Подробнее |
| 0,90 мм | ≥6,3 кВ | Подробнее |
| 1,00 мм | ≥7,0 кВ | ← вы здесь |
| 1,05 мм | ≥7,35 кВ | Подробнее |
| 1,10 мм | ≥7,7 кВ | Подробнее |
| 1,20 мм | ≥8,4 кВ | Подробнее |
| 1,40 мм | ≥9,8 кВ | Подробнее |
| 1,50 мм | ≥10,5 кВ | Подробнее |
Нормативный ряд: 0,40–1,50 мм. Другие толщины и размеры можно согласовать как специальное исполнение; его параметры подтверждаются отдельным документом, а не приписываются ГОСТ 2196-75.
Условное обозначение при заказе
- Слюда размера 6:
Миканит КФГ 1,0—6 ГОСТ 2196-75 - Слюда размера 10:
Миканит КФГ 1,0—10 ГОСТ 2196-75
Заказать КФГ 1,00 мм
Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru. Наличие, место и срок отгрузки уточняются при расчёте заказа. Паспорт качества и сертификат ГОСТ 2196-75 в комплекте. Доставка по России: ПЭК, Деловые Линии, СДЭК. Объёмы и условия поставки — по согласованию при заказе.
Вопросы и ответы
Почему пробивное напряжение 7 кВ — а не 19 кВ (электрическая прочность)?
Электрическая прочность ≥19 кВ/мм — это характеристика материала в стандартных условиях испытания (переменное напряжение 50 Гц, плавный подъём до пробоя). Испытательное напряжение 7 кВ/мм — это нормативное приёмо-сдаточное испытание готового листа (выдержка под напряжением в течение 1 минуты). Пробивное получается с запасом по сравнению с рабочим напряжением коллектора — обычно 100–600 В между соседними пластинами.
Можно ли КФГ 1,00 мм заменить на КФП 1,00 мм?
Возможно по согласованию с производителем машины. У КФП полиэфирное связующее и более строгий норматив расслаиваемости (≤4% против ≤10% у КФГ на этой толщине). Усадка у КФП нормируется по другому условию — б) 80 МПа / 180 °C, что предполагает работу при более высоких температурах. Если оригинальная заводская документация допускает замену — можно рассматривать, но при повышенной тепловой нагрузке коллектора КФП предпочтительнее.
Нужна ли лакировка для КФГ 1,00 мм?
По ГОСТ 2196-75 для КФГ обязательной лакировки нет (в отличие от КФА, где она обязательна — п. 2.1). По согласованию с потребителем допускается поверхностная обработка, но это не штатная опция. Если машина требует лакированной поверхности — обычно применяется КФА.
Подробнее о марке КФГ (расшифровка буквенного обозначения, сравнение с шестью другими марками ГОСТ 2196-75, особенности глифталевого связующего, применение в коллекторах машин общего назначения) — в описании категории КФГ.
