Миканит гибкий ГФС 0,45 мм ГОСТ 6120-75

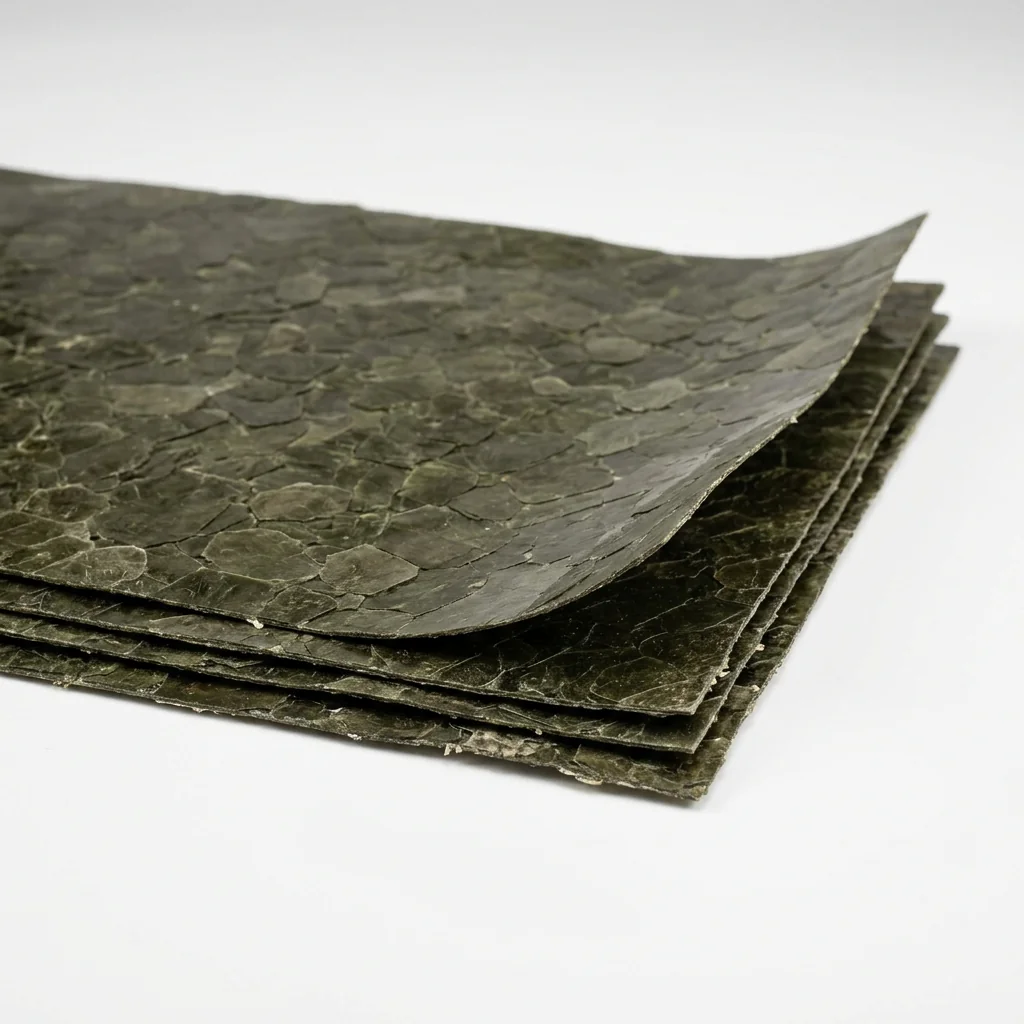

Миканит гибкий ГФС 0,45 мм по ГОСТ 6120-75 — листовой электроизоляционный материал на основе флогопита с масляно-глифталевым (светлым) связующим. Производство ООО «ИзолитПром» с выдачей паспорта качества. Класс нагревостойкости B (до 130 °C по ГОСТ 8865-93); флогопит даёт повышенную стойкость к длительному нагреву на границе класса B по сравнению с мусковитными марками.

Предмаксимальная толщина для пазовой изоляции машин с повышенной тепловой нагрузкой.

Технические характеристики

Толщина / допуск	0,45 мм · ±0,08 мм (высш. сорт) / ±0,15 мм (1-й сорт)
Размер листа	600×900 мм · по ГОСТ 25045-81 допускается 450–1100 мм ±15 мм

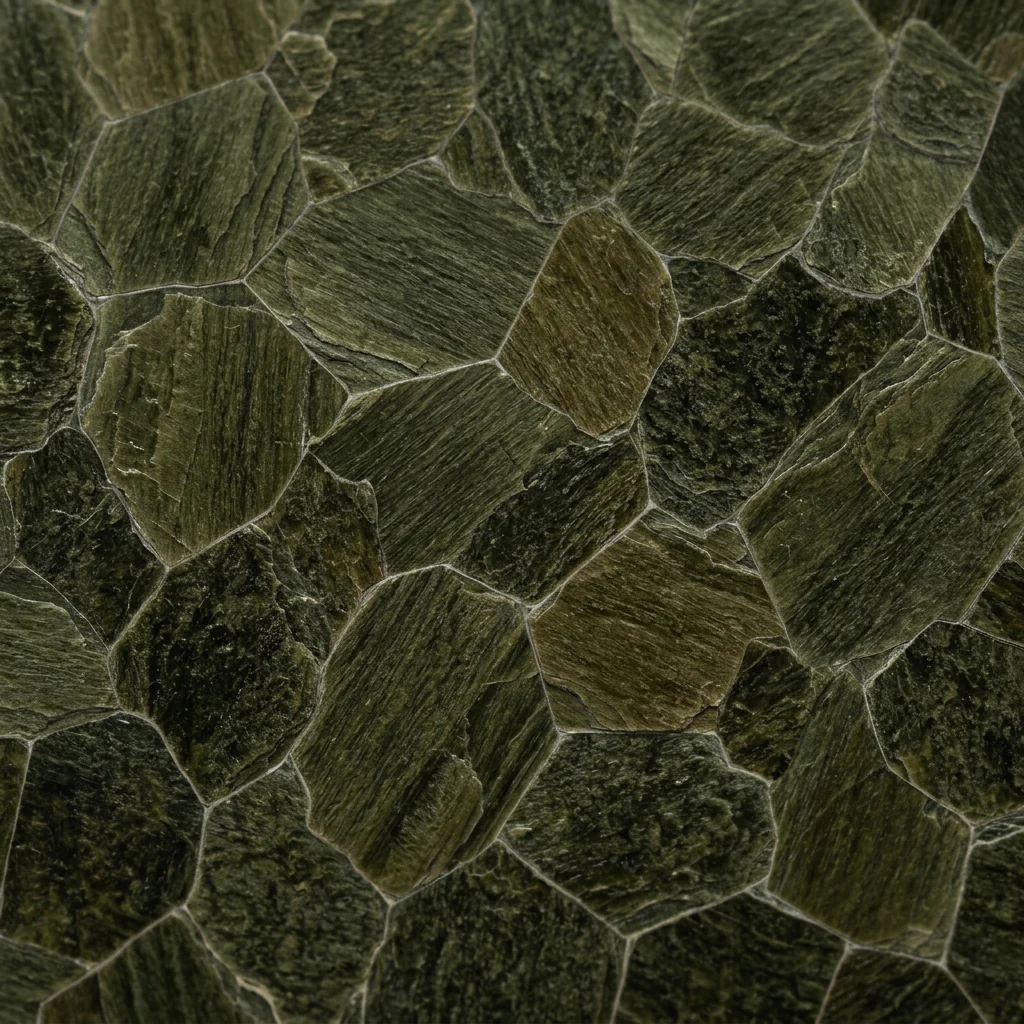

Слюда	Флогопит, 75–90% (Табл. 3 ГОСТ 6120-75)
Связующее	Масляно-глифталевый лак (светлый), 10–25%
Летучих веществ	≤5%
Электрическая прочность	≥23 / ≥20 кВ/мм (ВС/1С) · пробивное ≥5,5 кВ
Удельное сопротивление	≥1·10¹³ Ом·см (в исходном состоянии)
Масса 1 м²	0,780 кг (Прил. 2 ГОСТ 6120-75)

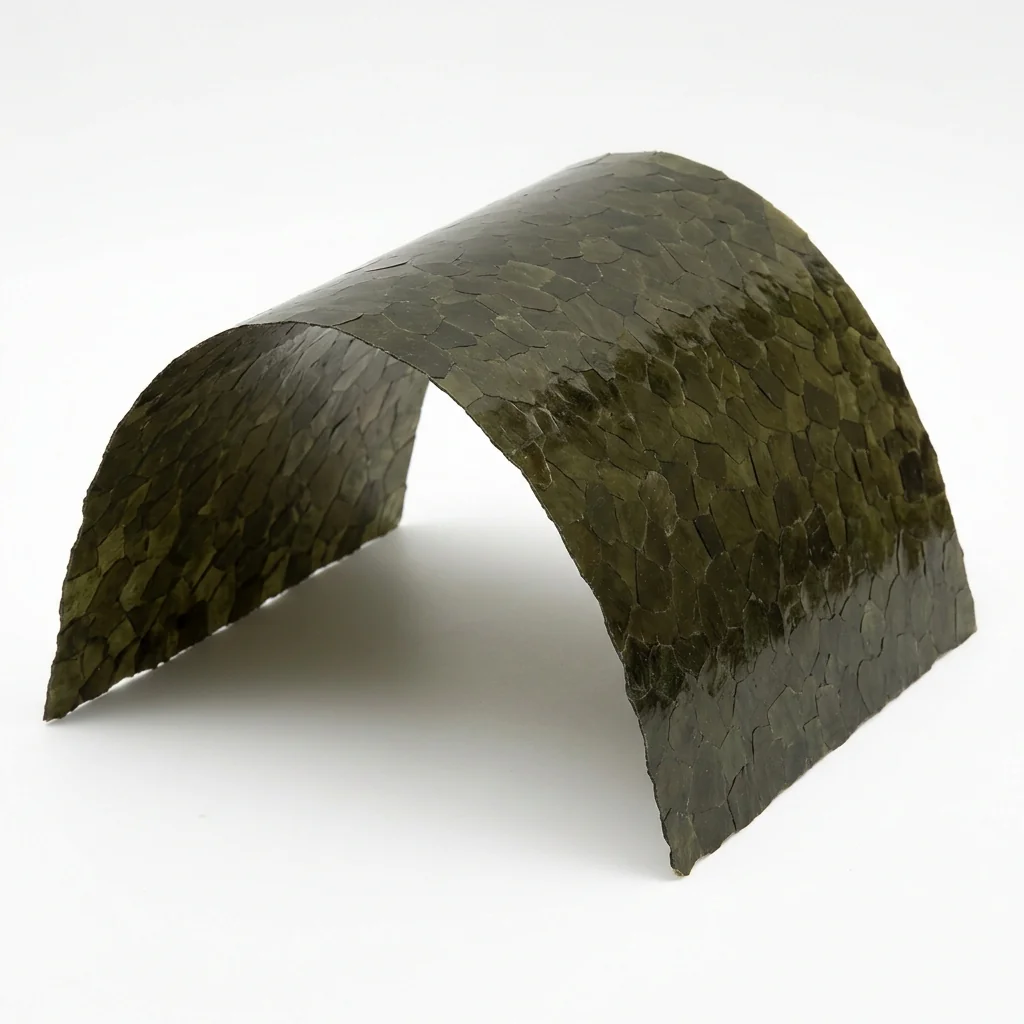

Радиус изгиба	Ø 45 мм (радиус 22,5 мм) по ГОСТ 25045-81 п. 5.10
Класс нагревостойкости	B · до 130 °C (ГОСТ 8865-93)

Применение ГФС 0,45 мм

Толщина 0,45 мм — промежуточная между стандартной 0,40 и максимальной 0,50 мм. У ГФС флогопитовая основа делает материал предпочтительным для машин, работающих на границе класса B (длительная рабочая температура 120–130 °C), где мусковитовый ГМС быстрее стареет. Пробивное ≥5,5 кВ при напряжении 660–1000 В даёт запас 5–8.

Типовые применения: пазовая изоляция тягодутьевых вентиляторов и дымососов на ТЭЦ и ГРЭС (серии ДН-17, ВДН-15, ВДМ-20), где обмотка работает при длительной повышенной температуре воздуха в газоходах; приводы печных конвейеров и рольгангов металлургических заводов; циркуляционные насосы котельных среднего давления. В этих машинах ресурс пазовой изоляции критически зависит от стойкости слюды к тепловому старению — флогопит на ≥7–10% медленнее деградирует чем мусковит при 120–125 °C в течение 10–15 лет эксплуатации.

Вторая область — изоляция в тяжёлых промышленных машинах с повышенной тепловой нагрузкой: прокатные рольганги металлургии, приводы мельниц цементных и горно-обогатительных производств, главные двигатели буровых установок при глубоком бурении. У этих машин цикл рабочих нагрузок включает длительные пусковые и тормозные режимы с нагревом — флогопитовая основа ГФС даёт прогнозируемый ресурс ≥100 000 часов до ремонта.

Для машин с частотным регулированием (ЧРП от ШИМ-инверторов) 0,45 мм ГФС уже на грани применимости — при импульсных перенапряжениях предпочтительнее переход на ГФК 0,45 мм класса H с кремнийорганическим связующим.

Сравнение толщин ГФС

Толщина	Пробивное
0,15 мм	≥2,1 кВ	Подробнее
0,20 мм	≥2,7 кВ	Подробнее
0,25 мм	≥3,2 кВ	Подробнее
0,30 мм	≥3,8 кВ	Подробнее
0,35 мм	≥4,4 кВ	Подробнее
0,40 мм	≥5,0 кВ	Подробнее
0,45 мм	≥5,5 кВ	← вы здесь
0,50 мм	≥6,3 кВ	Подробнее

Условное обозначение при заказе

• Высший сорт: Миканит ВС ГФС 0,45—50—1 ГОСТ 6120-75
• Первый сорт: Миканит 1С ГФС 0,45—50—1 ГОСТ 6120-75

Вопросы и ответы

Чем ГФС 0,45 отличается от ГМС 0,45 по применению?

По электрической прочности ГФС ниже ГМС (23/20 кВ/мм против 24/23; пробивное 5,5 против 6,3 кВ на 0,45 мм) — флогопит по этому параметру уступает мусковиту. Но флогопит на ≥7–10% медленнее стареет при длительных температурах 120–125 °C в органическом связующем класса B. ГФС выбирают когда критичен ресурс при длительном нагреве; ГМС — когда на первом месте максимальная электрическая прочность.

Можно ли ГФС 0,45 использовать в машинах с ЧРП?

Для машин с низкочастотным ЧРП (до 50 Гц несущей) и умеренными импульсными перенапряжениями — да, с обязательной проверкой запаса по пробивному. Для современных ЧРП с ШИМ 4–16 кГц и крутыми фронтами dV/dt 3–5 кВ/мкс лучше выбрать ГФК 0,45 мм класса H с кремнийорганическим связующим — оно устойчивее к коронным разрядам в микрополостях.

Что делать если нужна 0,45 мм, а на складе только 0,40 или 0,50?

0,50 мм — безопасная замена (запас по пробивному растёт до 6,3 кВ, класс B сохраняется). 0,40 мм снижает пробивное с 5,5 до 5,0 кВ — допустимо если расчётное напряжение оставляет запас. Перед заменой — сверить с ТУ изоляционной системы машины.

Подробнее о марке ГФС (сравнение с ГМС / ГФЧ / ГФК, физико-химический состав, класс нагревостойкости, методика выбора толщины, типичные ошибки) — в описании категории.
