ГФС: что это за гибкий миканит

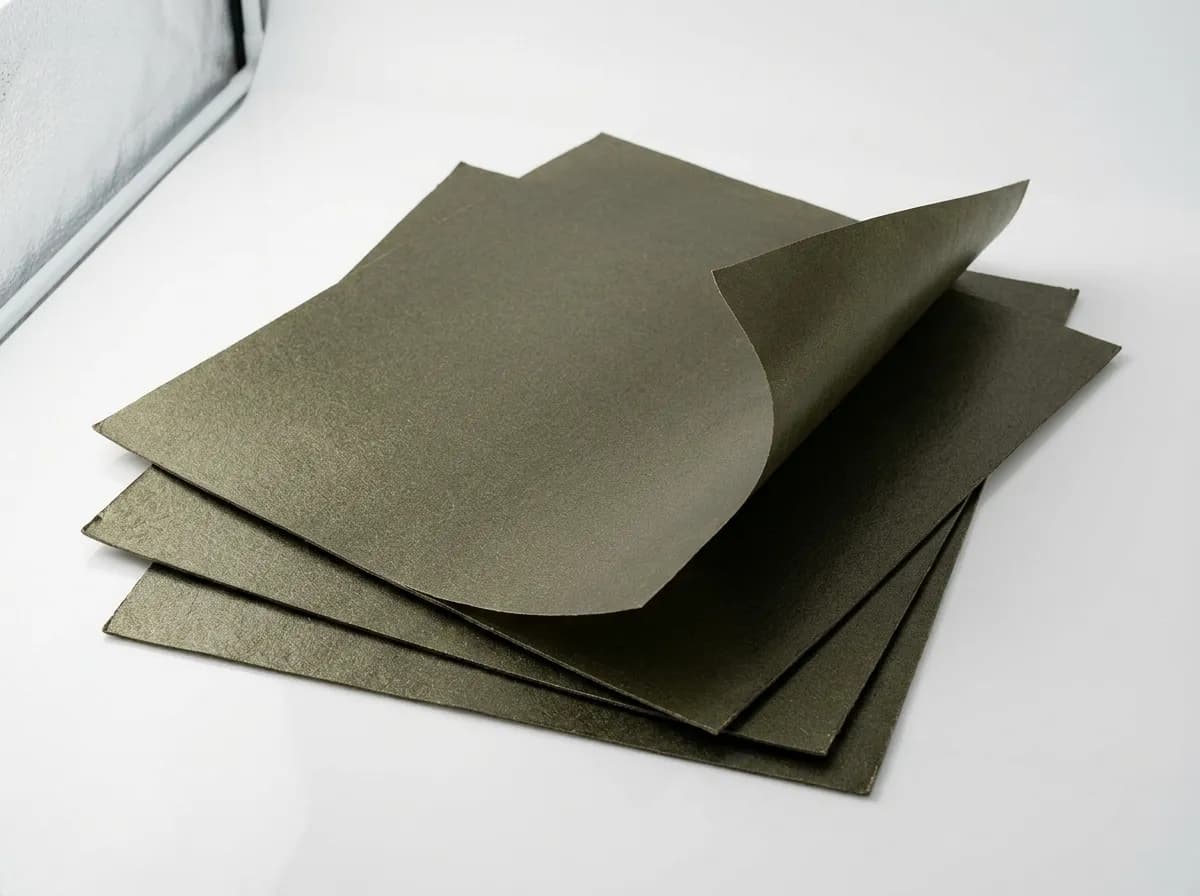

ГФС — гибкий листовой миканит на флогопите с масляно-глифталевый светлый лак, без наружной подложки. На этой странице показано исполнение по ТУ; его показатели нельзя автоматически переносить на материал по другому нормативному документу.
- Слюда
- флогопит
- Связующее
- масляно-глифталевый светлый лак
- Исполнение
- без подложки

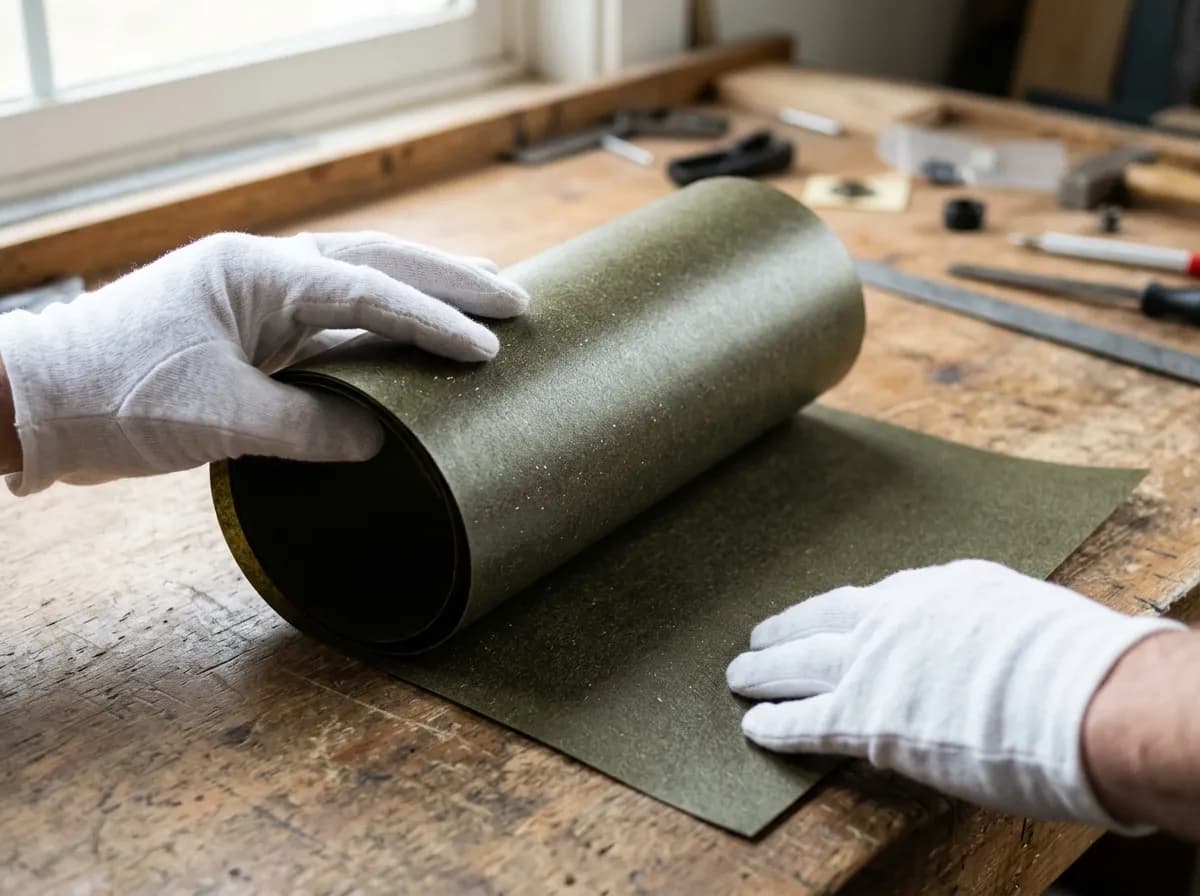

Миканит гибкий марки ГФС — электроизоляционный материал на основе флогопитовой слюдяной бумаги, пропитанной масляно-глифталевый лак (светлый), выпускаемый по техническим условиям. Применяется для изоляции обмоток электрических машин, пазовой изоляции, катушек контакторов и реле, изолирующих прокладок в нагревательной технике.
Технологические особенности
Флогопит KMg₃(AlSi₃O₁₀)(OH)₂ для ГФС поставляется из Ковдорского месторождения Мурманской области, а также по импорту из Индии (Раджастан) и Мадагаскара. Отличительная особенность — янтарно-коричневый оттенок и способность удерживать до 4,5% конституционной воды до температур 1000°C, в отличие от мусковита, теряющего воду уже при 550°C. Это даёт запас по длительной рабочей температуре миканита ровно в 200°C по сравнению с аналогичными мусковитными марками.
История марки
Массовое производство ГФС в СССР началось с конца 1960-х в связи с ростом потребности в электронагревательной технике: фены промышленные, сушильные шкафы, муфельные печи класса МП-2УМ. В оригинальном ГОСТ 6120-75 марка кодировалась как «ФГС» (флогопит гибкий светлый), в редакции 1991 года приведена к современному «ГФС». С 2018 года выпускается по техническим условиям с расширенной таблицей параметров (добавлены данные по остаточной электрической прочности после 400°C и 600°C).
Инженерная специфика
Ключевое отличие ГФС от ГМС — поведение при термоциклировании. Флогопитная слюда содержит до 4,5% воды в кристаллической решётке, которая начинает выделяться только при температурах ≥800°C (дегидроксилирование). В режиме циклической эксплуатации «нагрев-охлаждение» флогопит сохраняет целостность даже при 50–100 циклах до 500°C, тогда как мусковит после 20 циклов выше 500°C начинает трескаться. Поэтому ГФС — единственная марка среди перечисленных, пригодная для интенсивно термоциклируемых устройств: индукционные плавильные печи, лабораторные муфели периодического режима, термостаты точного регулирования.
Родственные марки
Особенности марки ГФС
ГФС — основной гибкий миканит для нагревательного оборудования. Флогопитная слюда отличается от мусковита наличием железа в решётке — это повышает термостойкость, но немного снижает электрическую прочность в холодном состоянии (19 против 20 кВ/мм). После первого цикла нагрева ≥400°C глифталевое связующее выгорает и превращается в пористый зольный остаток — дальше работает голая флогопитная матрица, которая держит 700°C длительно.
Толщины ГФС в этом исполнении
Ниже перечислены позиции, представленные в каталоге именно для ТУ. Для другой толщины или изготовления детали по размеру исполнение и показатели согласуют отдельно.
Характеристики ГФС по ТУ
Таблица относится только к указанному нормативному исполнению. Значения ГОСТ и ТУ не объединены в один усреднённый набор.
| Показатель | Значение |
|---|---|
| Слюдяная основа | флогопит |
| Связующее | масляно-глифталевый светлый лак |
| Наружная подложка | без подложки |
| Доля слюды | не менее 90 % |
| Доля связующего | не более 5 % |
| Доля летучих веществ | не более 5 % |
| Плотность | 1,90–2,00 г/см³ |
| Нормативное исполнение | ТУ |
Электрическую прочность и пробивное напряжение проверяют для конкретной толщины: эти показатели меняются по ряду, поэтому одной цифры для всех карточек нет.
Технические характеристики ГФС
| Нормативный документ | по техническим условиям |
|---|---|
| Диапазон толщин | 0,10–5,00 мм (18 номинальных позиций) |
| Номинальный размер листа | 500 × 600 мм (возможны другие по заказу) |
| Слюдяная основа | флогопитовая слюдяная бумага |
| Содержание слюды, %, не менее | 90 |
| Связующее | масляно-глифталевый лак (светлый) |
| Обклейка | без обклейки (голая пластина) |
| Плотность, г/см³ | 1,7–2,1 |
| Класс нагревостойкости по связующему (ГОСТ 8865) | E (120°C) |
| Температура выгорания связующего | 300–400°C (переходная зона) |
| Рабочая температура миканита, длительно | до 700°C |
| Рабочая температура миканита, кратковременно | до 1000°C |
| Электрическая прочность в исходном состоянии (20°C) | ≥19 кВ/мм |
| Электрическая прочность после выдержки 1 ч при 400°C | ≥13 кВ/мм |
| Электрическая прочность после выдержки 1 ч при 600°C | ≥10 кВ/мм |
| Водопоглощение 24 ч / 23°C | ≤0.5% |
| Потеря массы при 500°C | ≤1.5% |
| Потеря массы при 700°C | ≤2.0% |
| Удельное объёмное сопротивление (исх.) | ≥1·10¹³ Ом·см |
| Удельное объёмное сопротивление после 48 ч/95%RH | ≥1·10¹¹ Ом·см |
| Гибкость | в холодном состоянии по ГОСТ 6433.1 |
| Гарантийный срок хранения | 12 месяцев с даты изготовления |
Как выбрать между ГФС по ГОСТ, ТУ и соседними марками
Сначала сверяют нормативный документ и обозначение марки, затем толщину, вид слюды, связующее и наличие подложки. Совпадение одной толщины не делает разные марки взаимозаменяемыми.
ГФС по ГОСТ и ТУ: сопоставление одной марки
Сходство обозначения не означает взаимозаменяемость. Ниже рядом показаны два самостоятельных исполнения, чтобы при выборе не потерять ни ГОСТ, ни ТУ.
| Параметр | ТУ | ГОСТ 6120-75 |
|---|---|---|
| Толщины в каталожном ряду | 0,1–5 мм | 0,15–0,5 мм |
| Слюда | не менее 90 % | 75–90 % |
| Связующее | не более 5 % | 10–25 % |
| Летучие вещества | не более 5 % | не более 5 % |
| Плотность | 1,90–2,00 г/см³ | по требованиям ГОСТ 6120-75 |
| Электрическая прочность | не менее 8–21 кВ/мм в зависимости от толщины | не менее 20–24 кВ/мм в зависимости от толщины и сорта |
Сравнение с соседними марками
Эта таблица помогает проверить отличия по слюде, связующему и подложке внутри выбранного нормативного исполнения.
| Марка | Документ | Слюда | Связующее | Подложка |
|---|---|---|---|---|
| ГФС | ТУ | флогопит | масляно-глифталевый светлый лак | без подложки |
| ГФС | ГОСТ 6120-75 | флогопит | масляно-глифталевый светлый лак | без подложки |
| ГФЧ | ТУ | флогопит | масляно-битумный чёрный лак | без подложки |
| ГФК | ТУ | флогопит | кремнийорганический лак | без подложки |
| ГФС-ББ | ТУ | флогопит | масляно-глифталевый светлый лак | бумага с двух сторон |

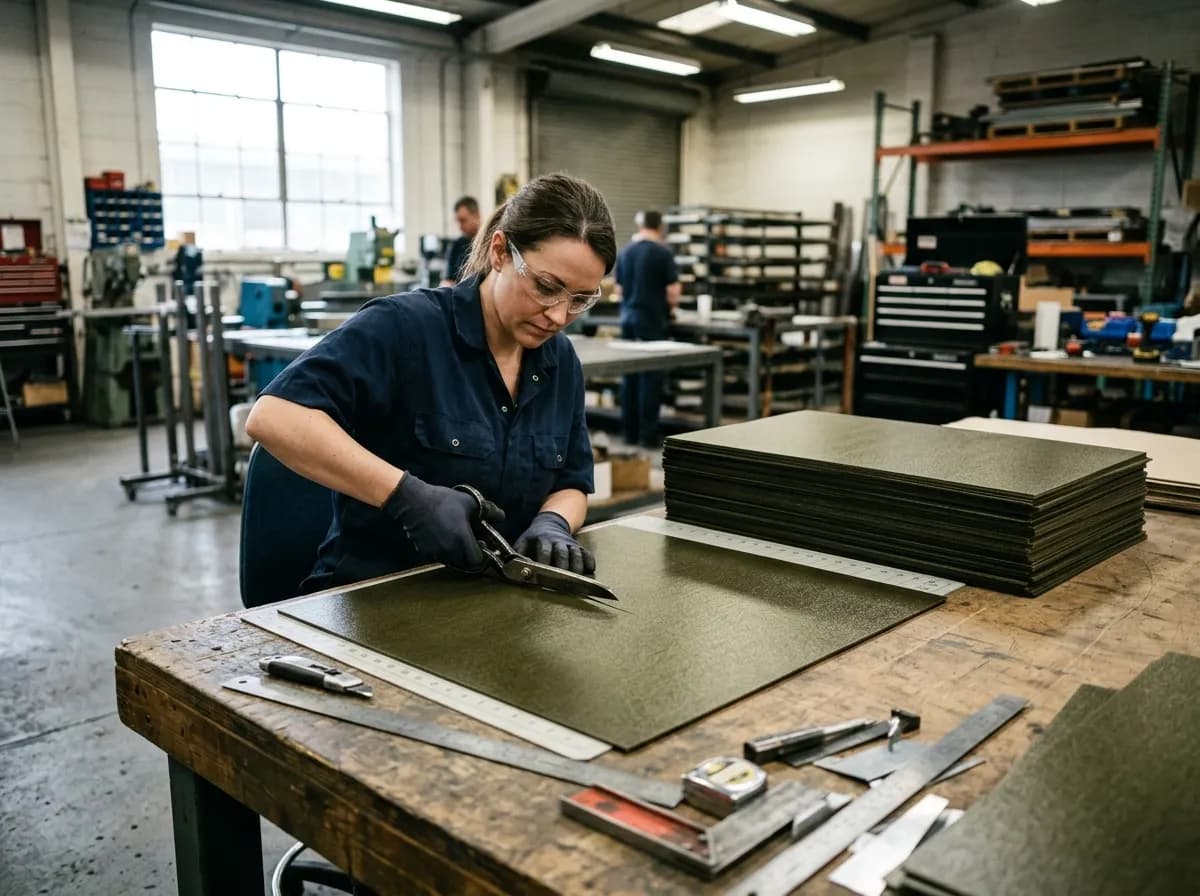

Применение и ограничения ГФС
Материал применяют как гибкую электроизоляцию там, где конструкцией предусмотрены марка ГФС, её состав и выбранная толщина. Для замены другой марки нужно проверить документацию узла, а не ориентироваться только на внешний вид листа.
Применение ГФС
ГФС — базовая флогопитная марка для нагревательной техники: ТЭНы спиральные и стержневые, муфельные печи типа МП-2УМ и аналогичные, индукционные нагреватели средней мощности, промышленные сушильные шкафы СНОЛ. В электротехнике высокой температуры ГФС применяется как изоляция нагревателей постоянного тока и элементов закрытых тепловых камер. Ключевое преимущество — стабильная электрическая прочность ≥10 кВ/мм после выдержки 1 ч при 600°C, что подтверждает работоспособность в режиме «горящего» связующего.
Документы и полное описание ГФС
Для поставки сверяют ТУ, обозначение марки, толщину и документ о качестве на конкретное исполнение. Публичный текст для ТУ не раскрывает номер документа.
Частые вопросы по ГФС
Подходит ли ГФС для ТЭНа?
Да, ГФС — одна из основных марок для изоляции спиральных ТЭНов. Флогопит держит 700°C длительно, а связующее выгорает в первые 1–2 часа работы, оставляя пористую слюдяную матрицу. Для ТЭНов рекомендуем толщину 0,3–0,5 мм, в зависимости от рабочего напряжения.
Что значит «электрическая прочность после 600°C»?
Пластину нагревают до 600°C, выдерживают 1 час, охлаждают и измеряют электрическую прочность. У ГФС это значение ≥10 кВ/мм — показывает, насколько материал сохраняет изолирующие свойства в реальном режиме эксплуатации нагревательной техники. Это ключевой параметр, которого нет в большинстве советских ТУ.
Чем ГФС отличается от ГФК?
Оба — флогопитные, оба работают до 700°C длительно. ГФС с глифталевым связующим класса E (120°C), дешевле. ГФК с кремнийорганикой класса H (180°C), выше класс нагревостойкости в исходном состоянии, меньше водопоглощение. Для большинства печей и нагревателей достаточно ГФС; ГФК — для ответственной техники с повышенными требованиями.
Какую толщину выбрать?
Для пазовой изоляции двигателей — 0,20–0,40 мм, для межвитковой — 0,10–0,15 мм, для силовых прокладок — 1,0–3,0 мм. Уточните применение при заказе — подскажем оптимум под вашу задачу.
Выпускаете ли нестандартные толщины?
Да, по согласованию возможны толщины до 120 мм (пункт 1.6 по техническим условиям). Минимальная партия нестандартной толщины — 50 листов.
Заказ и доставка ГФС
Срок изготовления уточняется после подтверждения заказа. Минимальная партия — 1 лист 500 × 600 мм, крупные партии по согласованию.
Типовые заказы ГФС: изоляция ТЭНов 0,30 мм (100–500 шт листами 500×600), пазовая изоляция нагревателей муфельных печей 0,40 мм (50–200 шт). Отгрузка со склада в течение 1–2 дней при наличии, под заказ — 3–5 дней.
Место и срок отгрузки согласовываются при оформлении заказа. Транспортировка по России по ГОСТ 23216 (группа Л). На каждую партию — паспорт качества по Таблице 3 по техническим условиям, гарантийный срок 12 месяцев.
Что можно написать в заявке
Если часть параметров уже известна, можете перечислить их в свободной форме. Если нет — опишите узел и задачу, чтобы уточнить исполнение до расчёта.
- ✓ ГФС и ТУ
- ✓ требуемая толщина и размер листа или детали
- ✓ количество
- ✓ чертёж и требования к контролю, если они есть
