Гибкий миканит ГФС и ГМС: характеристики, отличия, применение
Работает с электроизоляцией из слюды с 2018 года. Помогает заводам и ремонтным службам подобрать нужный материал — от пазовой прокладки до корпусной изоляции на 10 кВ.
На складе лежат две марки: ГФС и ГМС. Внешне — почти одинаковые листы гибкого стекломиканита, оба с армировкой стеклотканью, оба режутся в гильзы или прокладки. Поставщик продаёт оба, завод-изготовитель производит оба. Разница — в связующем, и эта разница определяет температурный класс. Перепутать их при заказе значит получить изоляцию, которая состарится вдвое быстрее расчётного срока.
ГФС и ГМС относятся к группе гибких миканитов по ГОСТ 6120-75, но у каждого своё связующее, своя область применения и свой ценовой диапазон. Разберём по существу.
Что такое гибкий стекломиканит
Гибкий миканит — листовой электроизоляционный материал на основе слюдяной бумаги, пропитанной связующим и армированной стеклотканью. Ключевое слово — «гибкий»: в отличие от коллекторного (жёсткого, под давлением) или формовочного миканита, листовой гибкий допускает изгиб без растрескивания. Это позволяет нарезать из него пазовые гильзы, прокладки, манжеты и наматывать на фигурные поверхности.
Стеклоткань армирует с одной или двух сторон. Двустороннее армирование обозначается суффиксом «ТТ» (две ткани) — так получаются марки ГФС-ТТ и ГМС-ТТ. Без суффикса — ткань с одной стороны. Армировка повышает прочность на разрыв и стойкость к расслоению, но немного снижает гибкость.

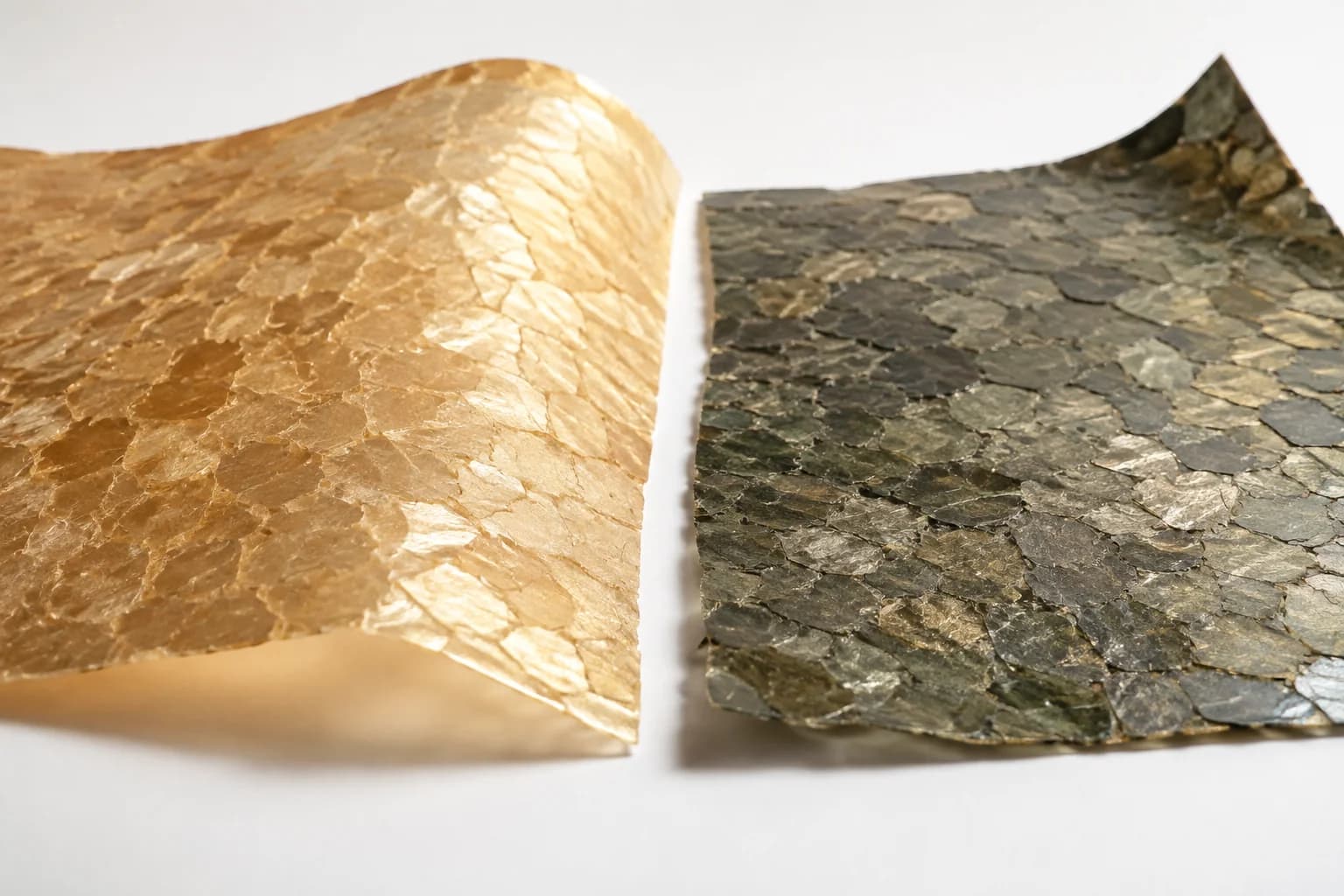

Слюдяная бумага может быть флогопитовой или мусковитовой. Для машин класса H (180 °C и выше) используется флогопит: он не теряет кристаллическую воду до 800 °C, тогда как мусковит начинает разрушаться уже при 400–500 °C. Подробнее о разнице — в статье виды слюдопласта: таблица марок и ГОСТ. (физическая основа — свойства мусковита и флогопита)
Марка ГФС: связующее, класс, характеристики
ГФС — гибкий стекломиканит на флогопитовой слюде с кремнийорганическим связующим. Это материал класса H для высокотемпературных электрических машин.
Температурный класс — H по ГОСТ 8865-93, то есть длительная рабочая температура 180 °C. Кремнийорганическое связующее сохраняет эластичность и электрические свойства до 180–200 °C. ГФС применяется в машинах класса H — тяговых двигателях, генераторах.
Электрическая прочность ГФС — 15–20 кВ/мм в зависимости от толщины. При толщине 0,2 мм типовое значение — 18–20 кВ/мм, при 1,0 мм — 15–16 кВ/мм. Объёмное удельное сопротивление — не менее 1011 Ом·м. Гибкость: изгиб вдоль армировки без трещин при радиусе 20–25 мм для толщин до 0,5 мм.
Нормативная база — ГОСТ 6120-75 «Миканит гибкий» и отраслевые ТУ конкретных предприятий. Осторожный момент: ТУ разных заводов на одну марку ГФС могут давать немного разные значения электропрочности — плюс-минус 1–2 кВ/мм. Перед заказом стоит запросить паспорт качества с протоколом испытаний.
Марка ГМС: шеллак и класс B
ГМС — гибкий стекломиканит на мусковитовой слюде с шеллачным связующим. Шеллак (природная смола) обеспечивает хорошую адгезию и механическую прочность, но ограничивает рабочую температуру до 130 °C (класс B по ГОСТ 8865-93).
Шеллак начинает размягчаться и терять электрические свойства выше 130 °C. Именно поэтому ГМС не применяется в машинах класса F или H. Для ремонта старого оборудования класса B с шеллачным связующим ГМС — правильный выбор. О том, что классы нагревостойкости означают на практике, — в статье ГОСТ 8865-93: классы нагревостойкости, разбор.
Электрическая прочность ГМС — 15–18 кВ/мм в зависимости от толщины. Шеллачное связующее обеспечивает хорошую адгезию слюдяных пластин, но при температуре выше 130 °C начинает размягчаться и терять электроизоляционные свойства. Гибкость сопоставима с ГФС: ГМС нарезается и формуется штатным инструментом.
ГМС дешевле ГФС. Шеллак — природная смола, дешевле кремнийорганических смол. В пересчёте на готовое изделие разница — 20–40% в зависимости от поставщика и объёма партии.
Сравнительная таблица ГФС и ГМС
| Параметр | ГФС | ГМС |
|---|---|---|
| Связующее | Кремнийорганическое | Шеллачное |
| Температурный класс (ГОСТ 8865-93) | H — 180 °C длительно | B — 130 °C длительно |
| Допустимый кратковременный пик | до 210–220 °C | до 155 °C |
| Электрическая прочность, кВ/мм | 15–20 | 18–22 |
| Объёмное удельное сопротивление, Ом·м | ≥ 1011 | ≥ 1011 |
| Гибкость (изгиб без трещин) | Радиус 20–30 мм (до 0,5 мм толщины) | Радиус 20–30 мм (до 0,5 мм толщины) |
| Армировка стеклотканью | Одна сторона (ГФС) / две стороны (ГФС-ТТ) | Одна сторона (ГМС) / две стороны (ГМС-ТТ) |
| Нормативный документ | ГОСТ 6120-75, ТУ предприятия | ГОСТ 6120-75, ТУ предприятия |
| Ориентировочная цена | На 20–40% выше ГМС | Базовая |
| Типичное применение | Тяговые двигатели, крупные машины класса H, новое оборудование | Двигатели класса B, трансформаторы до 130 °C, старый парк |
ГФС-ТТ и ГМС-ТТ: что меняет двойная армировка
Суффикс «ТТ» обозначает стеклоткань с обеих сторон листа. Структура такая: стеклоткань снизу — слюдяная бумага — стеклоткань сверху, всё пропитано связующим под давлением.
Двойная армировка даёт три преимущества. Прочность на разрыв вдоль и поперёк листа возрастает в 1,5–2 раза. Стойкость к расслоению при вибрационных нагрузках заметно выше: однослойный ГФС при длительной вибрации может начать расслаиваться по шву слюды и ткани, ТТ держит надёжнее. Поверхность ровнее, что важно при автоматизированной укладке гильз на конвейерном производстве.
Минус — ГФС-ТТ и ГМС-ТТ чуть жёстче при той же толщине. При изгибе на малый радиус (менее 15 мм) это нужно учитывать. При толщинах до 0,3 мм разница в гибкости незначительная, при 0,5 мм и выше — ощутимая.
Для большинства пазовых применений разница между ТТ и однослойным несущественна. Двустороннее армирование оправдано при механических нагрузках, вибрации, прессовании деталей. Для намотки и гильзования без давления — ТТ необязателен.
Полная таблица марок с толщинами и электрической прочностью
| Марка | Толщина, мм | Электропрочность, кВ/мм (не менее) | Класс | Армировка |
|---|---|---|---|---|
| ГФС | 0,20 | 20 | H (180 °C) | Стеклоткань с 1 стороны |
| ГФС | 0,30 | 18 | H (180 °C) | Стеклоткань с 1 стороны |
| ГФС | 0,50 | 17 | H (180 °C) | Стеклоткань с 1 стороны |
| ГФС | 1,00 | 15 | H (180 °C) | Стеклоткань с 1 стороны |
| ГФС | 1,50 | 14 | H (180 °C) | Стеклоткань с 1 стороны |
| ГФС | 2,00 | 13 | H (180 °C) | Стеклоткань с 1 стороны |
| ГФС-ТТ | 0,20 | 20 | H (180 °C) | Стеклоткань с 2 сторон |
| ГФС-ТТ | 0,30 | 18 | H (180 °C) | Стеклоткань с 2 сторон |
| ГФС-ТТ | 0,50 | 17 | H (180 °C) | Стеклоткань с 2 сторон |
| ГФС-ТТ | 1,00 | 16 | H (180 °C) | Стеклоткань с 2 сторон |
| ГМС | 0,20 | 22 | B (130 °C) | Стеклоткань с 1 стороны |
| ГМС | 0,30 | 20 | B (130 °C) | Стеклоткань с 1 стороны |
| ГМС | 0,50 | 19 | B (130 °C) | Стеклоткань с 1 стороны |
| ГМС | 1,00 | 18 | B (130 °C) | Стеклоткань с 1 стороны |
| ГМС | 1,50 | 16 | B (130 °C) | Стеклоткань с 1 стороны |
| ГМС | 2,00 | 15 | B (130 °C) | Стеклоткань с 1 стороны |
| ГМС-ТТ | 0,20 | 22 | B (130 °C) | Стеклоткань с 2 сторон |
| ГМС-ТТ | 0,30 | 20 | B (130 °C) | Стеклоткань с 2 сторон |
| ГМС-ТТ | 0,50 | 19 | B (130 °C) | Стеклоткань с 2 сторон |
| ГМС-ТТ | 1,00 | 18 | B (130 °C) | Стеклоткань с 2 сторон |
Значения электропрочности — типовые по ГОСТ 6120-75 и паспортам российских производителей. ТУ конкретного завода могут устанавливать более высокие нижние границы. Запрашивайте протоколы испытаний при входном контроле.
Где применяется ГФС, а где ГМС
ГФС — для оборудования класса H
Класс H (180 °C) — тяговые двигатели, крупные генераторы, нагревательное оборудование. Тяговые двигатели электровозов серий ВЛ80, ЧС, ЭД9 с рабочей температурой обмоток до 180 °C — типичная среда для ГФС. ГФС применяется там, где нужно кремнийорганическое связующее.
ГФС дороже ГМС. Кремнийорганические смолы стоят дороже шеллачных. Для нового оборудования класса H и ремонта тяговых двигателей — ГФС правильный выбор. Ставить ГФС туда, где достаточно класса B, — технически допустимо, но экономически нецелесообразно.
ГМС — для машин класса B и ремонтных применений
Класс B (130 °C) охватывает большой парк советского оборудования. Асинхронные двигатели серий А, АО, 4А, АИР, трансформаторы с масляным охлаждением — типичная среда для ГМС при ремонте старого электрооборудования.
ГМС применяется при ремонте старого оборудования, где изначально стояло шеллачное связующее. Шеллак — естественный материал с хорошей адгезией, традиционно применявшийся до появления синтетических смол.
Для тяговых двигателей электровозов ВЛ80, ЧС2, ЭД9 при капитальном ремонте используется именно ГФС или аналогичные флогопитовые материалы класса H. ГМС там не применяется.
Нюанс: не всегда марка гарантирует класс
В каталоге поставщика «ГМС» может оказаться материалом по ТУ конкретного завода, параметры которого отличаются от «классического» ГМС по ГОСТ. Один завод поставляет ГМС с электропрочностью 20 кВ/мм, другой — 18 кВ/мм, и оба технически правы по своим ТУ. Поэтому критично: не только марка, но и ТУ, и протокол испытаний партии. Подробнее о том, почему ТУ разных заводов дают разные свойства на одну марку, — в статье как выбрать миканит для электродвигателя.
Связь с другими слюдяными материалами
ГФС и ГМС — не единственные гибкие слюдяные материалы. В зависимости от задачи могут подойти смежные позиции.
Стекломиканит — более широкая группа, включает как гибкие марки (ГФС, ГМС), так и более жёсткие листовые материалы для прокладок и прессованных деталей. Если нужна жёсткость под давлением — смотрите в сторону прокладочного или формовочного стекломиканита.
Миканит листовой гибкий — марки СПФГ, СПФ-2ТТ, СПМГ. Это слюдопласт, а не миканит в классическом смысле: слюдяная основа — бумага из измельчённой слюды, а не цельные пластины. Гибкость выше, однородность лучше, но цена тоже выше ГФС или ГМС.
Микалента — узкая рулонная форма слюдяных материалов для намотки. Если нужно изолировать круглый провод или коллекторное кольцо намоткой — лента удобнее листа. Выпускается как на глифталевом (класс B), так и на кремнийорганическом связующем (класс H).
Слюдопласт гибкий — марки СПФГ и СПМ. По термостойкости и электрическим параметрам близок к ГМС, но в основе — слюдяная бумага из флогопита. Конкурирует с ГМС в нише класса H, при больших объёмах часто выгоднее по цене.
Как выбрать между ГФС и ГМС: три ключевых вопроса
Практический алгоритм для большинства ситуаций укладывается в три вопроса.
Какой температурный класс электродвигателя или трансформатора по шильдику? Класс B или ниже — ГМС достаточно. Класс F (155 °C) — лучше ГФС с запасом, ГМС на пределе. Класс H (180 °C) и выше — только ГФС или материалы класса H.
Это ремонт существующего оборудования или новое проектирование? При ремонте ставьте тот же класс, что был изначально, или выше. Ставить ниже нельзя. При новом проектировании закладывайте класс H (ГФС), если рабочая температура обмоток при номинальной нагрузке превышает 110 °C с учётом запаса.
Есть ли вибрация и механические нагрузки? При вибрации и ударах предпочтительно исполнение ТТ — двойная армировка. Для статичных применений (прокладки, распорки без вибрации) — однослойный достаточен.
Если условия нестандартные — повышенная влажность, агрессивная среда, нестандартные размеры листа — лучше уточнить напрямую. Подобрать миканит под конкретную задачу.
Часто задаваемые вопросы
Чем ГФС отличается от ГМС по связующему?
ГФС — кремнийорганическое связующее, рабочий температурный класс H (180 °C). ГМС — шеллачное связующее, класс B (130 °C). Слюдяная бумага и армировка стеклотканью у обоих аналогичные. Разница — в смоле, которой пропитана слюда, и именно она определяет, при какой температуре изоляция начнёт ускоренно стареть.
Можно ли применить ГМС вместо ГФС в двигателе класса B?
Можно — технического ограничения нет. ГМС работает при 130 °C без каких-либо проблем. Единственный минус — недоиспользование: платить за кремнийорганическое ГФС там, где хватает шеллачного ГМС, нет смысла. Обратное — заменить ГФС на ГМС в машине класса H — нельзя: ГМС при 155+ °C деградирует, срок службы изоляции сократится в разы.
Что означает суффикс ТТ в марках ГФС-ТТ и ГМС-ТТ?
ТТ — двусторонняя стеклоткань: армировка с обеих сторон листа. Повышает прочность на разрыв в 1,5–2 раза, улучшает стойкость к расслоению при вибрации. Электрические характеристики (класс, электропрочность) — те же, что у однослойного варианта. Выбирают ТТ, когда есть механические нагрузки, вибрация или требование по стойкости к расслоению при прессовании.
Какие толщины ГМС выпускают под нестандартные размеры?
Стандартный диапазон — 0,20–2,0 мм. Толщины 0,20, 0,30, 0,50, 1,00, 1,50, 2,00 мм чаще всего есть в наличии. Промежуточные значения (например, 0,40 или 0,80 мм) возможны под заказ — зависит от конкретного завода. Ширина листа — обычно 1000 мм, нарезка по нестандартным размерам выполняется под заказ партиями от согласованного объёма.
Как отличить ГФС от ГМС визуально без маркировки?
Надёжно — никак. Оба материала визуально схожи: серо-бежевый лист с поверхностью стеклоткани, запах при нагреве тоже похож. Слабый признак: ГФС при нагреве до 150–160 °C становится чуть более жёстким и хрупким быстрее, чем ГМС, — но это деструктивный тест. Практический совет: не хранить ГФС и ГМС в одном стеллаже без чёткой маркировки. Перепутанная изоляция в тяговом двигателе обнаружится только при капитальном ремонте через 5–8 лет.
