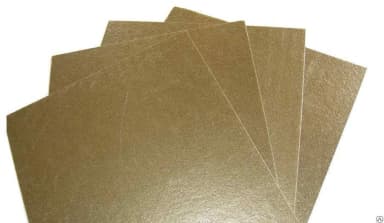

Обзор: Слюдопласт листовой гибкий марки ЭЛМИКАФЛЕКС 4450
— мм
ТУ
марки ЭЛМИКАФЛЕКС 4450 — мм — листовой слюдопласт. на основе слюдяной бумаги из флогопита. эпоксидное связующее. подложка — стеклоткань. по ТУ.
Характеристики: Слюдопласт листовой гибкий марки ЭЛМИКАФЛЕКС 4450
Технические характеристики марки ЭЛМИКАФЛЕКС 4450 — мм
| Параметр | Значение |
|---|---|
| Размер листа | Не менее 500×850 мм. Фактический размер уточняется при заказе. |
| Толщина, мм | — |
| Тип слюды | Флогопит |
| Связующее | Эпоксидное |
| Подложка | Стеклоткань |
| Рабочая температура (постоянная) | 750–800 °C |
| Электрическая прочность | ≥ 23 кВ/мм |
| Стандарт | ТУ |
Характеристики
| Класс нагревостойкости | H |
|---|---|
| Слюдяная основа | флогопит |
| Содержание слюды | ≥ 75 % |
Применение: Слюдопласт листовой гибкий марки ЭЛМИКАФЛЕКС 4450
Где применяется 4450 на действующем оборудовании?
Пазовая и межслойная изоляция в обмотках высокотемпературных электрических машин класса H: тяговые двигатели магистральных грузовых электровозов с режимом перевозки тяжеловесных составов, главные приводы реверсивных клетей металлургических прокатных станов горячих цехов, шахтные подъёмные машины глубоких угольных шахт с круглосуточным режимом работы. Где штатный нагрев обмотки достигает 180 °C и обычный класс F не покрывает теплового запаса.
Можно ли применять 4450 в обмотках класса F вместо 44309?
Технически материал перекрывает класс F по всем параметрам — нагревостойкость 4450 выше требуемой для 155 °C. Экономически замена не оправдана: кремнийорганическое связующее дороже полиэфирно-эпоксидного, переплата за неиспользуемый запас 25 °C нерациональна на серийных асинхронных машинах общепромышленного применения. 4450 заказывается под класс H там, где штатная температура обмотки требует именно этой нагревостойкости.
Сравнение: Слюдопласт листовой гибкий марки ЭЛМИКАФЛЕКС 4450
Чем ЭЛМИКАФЛЕКС 4450 принципиально отличается от 44309?
Кремнийорганическим связующим и классом нагревостойкости H (180 °C) против полиэфирно-эпоксидного у 44309 (класс F, 155 °C). Кремнийорганика держит длительный нагрев обмотки до 180 °C без термоокислительного разрушения связующего — это разница в 25 °C по штатному режиму и расчётный ресурс изоляции 20-25 лет в высокотемпературных тяговых машинах против 7-10 лет, если попытаться применить класс F вне его диапазона.
Почему именно кремнийорганическое связующее для класса H?
Полиэфирно-эпоксидные смолы начинают деградировать от 165-170 °C: ускоряется термоокисление, падает электрическая прочность, изоляция трескается на витках. Кремнийорганические связующие имеют рабочий диапазон 180-200 °C и сохраняют адгезию к слюдопластовой бумаге и стеклоткани при штатной температуре обмотки 180 °C. Это обязательное требование к материалам класса H по ГОСТ 8865-93.
Документы: Слюдопласт листовой гибкий марки ЭЛМИКАФЛЕКС 4450
Хранение и обработка
Хранить в сухом помещении при температуре 15–35 °C, влажности до 80%. Избегать прямых солнечных лучей. Нарезка на дисковой пиле или ленточной. Сверление и фрезерование стандартным инструментом.
Вопросы и ответы
С этим материалом заказывают
- Слюдопластовые трубки — для выводных концов обмотки
- Слюдопластовые втулки — изоляция крепёжных шпилек
- Слюдопластовые шайбы — под болтовые соединения
- Ленты электроизоляционные — бандажирование обмотки
Заказать марки ЭЛМИКАФЛЕКС 4450 — мм
Заказ ЭЛМИКАФЛЕКС 4450 оформляется под пазовую и межслойную изоляцию обмоток высокотемпературных электрических машин класса H (180 °C). Укажите толщину и количество — минимальный размер листа — 500×850 мм, фактический размер листа может быть больше и уточняется при заказе, для серийных программ капремонта тяговых ТЭД и металлургических ДПТ комплектуются партии с гарантированной однородностью электрических характеристик в пределах одного выпуска по ТУ производителя.
Состав — флогопитовая слюдопластовая бумага и двусторонняя стеклоткань с кремнийорганическим связующим. Лист сохраняет гибкость для намотки на пазовый клин и стержень обмотки, режется штампом без сколов кромки. Отгрузка ТК во все регионы РФ — СДЭК, Деловые Линии, ПЭК, Энергия. Для расчёта партии под чертёж раскроя и согласования срока поставки — оформите заявку через форму на сайте.
