Раскрой слюдопласта: припуски, отверстия, кромки и перемычки

Николай Фёдоров
Николай Фёдоров

Работает с электроизоляцией из слюды с 2018 года. Помогает заводам и ремонтным службам подобрать нужный материал — от пазовой прокладки до корпусной изоляции на 10 кВ.

Раскрой слюдопласта: припуски, отверстия, кромки и перемычки
Схема раскроя детали из слюдопласта

При подготовке раскроя легко смешать четыре разных величины: размер готовой детали, припуск на последующую обработку, компенсацию ширины реза и расстояние между деталями на листе. Если все их назвать «запасом», контур становится неоднозначным, а расход материала невозможно проверить.

Коротко: в чертеже задавайте геометрию готовой детали. Припуск указывайте отдельно и только под конкретную последующую операцию. Компенсацию инструмента и шаг раскладки согласовывайте с изготовителем. Ширину перемычек проверяйте по самой узкой геометрической зоне, но допустимое значение назначайте только с учетом марки, толщины, технологии, допуска и нагрузки.

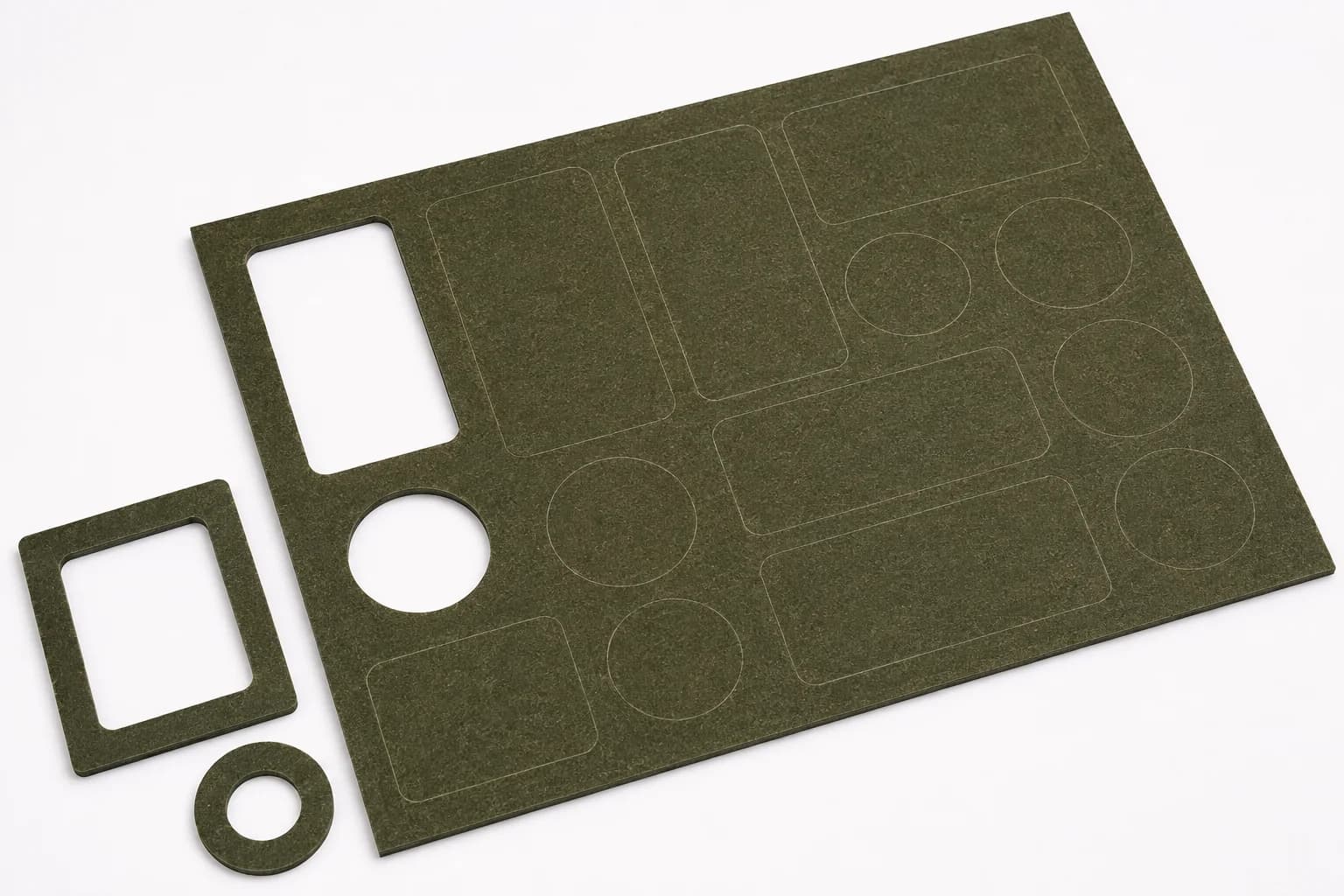

Лист слюдопласта с контурами раскладки и вырезанными деталями рядом
Иллюстрация · Контур, припуск, перемычкаРазмер готовой детали, припуск, компенсация реза и расстояние между деталями — разные величины. Раскладка показана условно, без назначения допустимых расстояний.

Четыре контура, которые нельзя путать

ПонятиеЧто означаетКто обычно определяет
Номинальный контурформа готовой детали по чертежуконструктор заказчика
Припускматериал для последующей обработки или подгонкизаказчик и изготовитель совместно
Компенсация инструментасмещение траектории с учетом реза или диаметра фрезытехнолог изготовителя
Раскладочный зазоррасстояние между соседними деталями и от края листатехнолог изготовителя

Передавать на производство только уже компенсированную траекторию рискованно: без пояснения ее могут принять за готовый контур и добавить компенсацию повторно. Безопаснее хранить номинальную геометрию отдельно, а технологические слои подписывать.

Когда действительно нужен припуск

Припуск имеет смысл, если деталь после раскроя будет доводиться до размера, обрабатываться совместно с узлом, подгоняться по месту или проходить другую операцию, снимающую материал. Тогда в документации должны быть две величины:

  • окончательный размер и его допуск;
  • размер заготовки либо величина припуска с указанием поверхностей.

Для детали, которая сразу после раскроя должна соответствовать чертежу, произвольный запас по периметру не нужен. Он изменяет габарит и может нарушить сборку или изоляционные расстояния.

Универсального припуска для слюдопласта нет. Он зависит от последующей операции, жесткости и толщины материала, формы детали, способа фиксации и требуемого допуска. Значение следует согласовать до расчета партии.

Как оценить перемычку у круглого отверстия

Перемычка — минимальная ширина материала между двумя соседними контурами. Для круглого отверстия рядом с прямой наружной кромкой локальную ширину можно определить так:

e = a − d / 2

где a — расстояние от центра отверстия до наружной кромки по перпендикуляру, d — диаметр отверстия.

Пример: центр отверстия расположен в 12 мм от прямой кромки, диаметр равен 10 мм:

e = 12 − 10 / 2 = 7 мм

Это геометрический результат, а не подтверждение прочности. Чтобы решить, достаточны ли 7 мм, нужно знать материал, толщину, направление и величину нагрузки, технологию обработки и допустимые повреждения кромки.

Перемычка между отверстиями и в кольце

Для двух круглых отверстий с межосевым расстоянием L:

w = L − (d1 + d2) / 2

Если диаметры 10 и 8 мм, а расстояние между центрами 30 мм, чистая перемычка составляет:

w = 30 − (10 + 8) / 2 = 21 мм

Для концентрической шайбы или кольца с наружным диаметром D и внутренним d радиальная ширина стенки равна:

w = (D − d) / 2
Формулы геометрической ширины перемычек

Для овальных отверстий, пазов и криволинейных контуров ищут минимальное расстояние между ближайшими точками границ. Одного габаритного размера здесь недостаточно: узкая зона может находиться у радиуса или перехода.

Почему нельзя дать одну минимальную ширину

Две одинаковые по геометрии перемычки могут вести себя по-разному. На результат влияют:

  • марка и структура материала;
  • номинальная и фактическая толщина;
  • направление и характер нагрузки при сборке;
  • расстояние от крепежа до края;
  • способ резания и фиксации заготовки;
  • требуемый допуск;
  • допустимость сколов и расслоения;
  • объем партии и стабильность процесса.

Поэтому правило вида «перемычка всегда не меньше N миллиметров» без этих условий ненадежно. Для новой ответственной геометрии сначала проверяют технологичность, а при необходимости изготавливают образец и контролируют критическую зону.

Как задавать отверстия

Для каждого типа отверстий на чертеже детали нужны форма или диаметр, количество, координаты и допуск, если положение функционально важно. Координаты предпочтительно задавать от общих баз, а не длинной цепочкой от отверстия к отверстию.

Проверьте три расстояния:

  1. от отверстия до наружной кромки;
  2. между соседними отверстиями;
  3. от отверстия до внутреннего выреза или паза.

Если отверстие служит только проходом для крепежа, не следует без расчета назначать посадочную точность. Если оно позиционирует деталь или работает как изоляционная втулка, его размер и положение могут стать критическими.

Внутренние углы и радиус инструмента

При фрезеровании внутренний угол имеет конечный радиус, связанный с инструментом. Нулевой радиус в CAD-модели не означает, что его можно получить выбранным способом обработки.

В документации лучше задать:

  • максимально допустимый радиус внутреннего угла;
  • форму разгрузки, если в угол входит прямоугольный выступ;
  • критическую зону сопряжения;
  • допустимость другой технологии или вторичной операции, если острый угол обязателен.

Не стоит уменьшать инструмент только ради визуально острого угла, если функция этого не требует. Более сложная обработка должна быть обоснована сборкой или электрической задачей.

Требования к кромке должны быть проверяемыми

Фраза «рез ровный, кромка чистая» не задает способ приемки. Разделите требования по зонам и дефектам:

  • сколы по наружному и внутреннему контуру;
  • расслоение материала;
  • заусенцы или непрорезанные волокна, если они возможны для конкретной марки;
  • трещины от отверстий к краю;
  • притупление, фаска или радиус;
  • загрязнение и следы перегрева, если они критичны.

Числовой предел дефекта задают по нормативному документу, согласованному образцу или подтвержденной возможности процесса. Если предел пока неизвестен, полезнее отметить функционально важные кромки и согласовать эталон, чем записать произвольное число.

Как выбрать способ раскроя

Способ обработки выбирают не по названию материала, а по сочетанию параметров: марка, толщина, жесткость, геометрия, размер партии, допуски и требования к кромке. Один процесс может быть удобен для простого внешнего контура, другой — для мелких отверстий или серийной раскладки.

В запросе изготовителю передайте:

  • чертеж готовой детали;
  • файл номинального контура;
  • материал и толщину либо условия подбора;
  • количество;
  • критические размеры и кромки;
  • назначение детали;
  • необходимость образца до серии;
  • критерии приемки.

Эти данные позволяют технологу предложить процесс и сообщить, какие элементы геометрии требуют изменения или отдельного согласования.

Раскладка на листе и расход материала

Сумма чистых площадей деталей не равна потребности в листе. В раскладке учитываются междетальные зазоры, отступ от края, ориентация, технологические зоны, дефекты листа и остатки, которые нельзя использовать для следующей детали.

Для предварительной оценки можно посчитать чистую площадь, но коэффициент использования материала подтверждают только после реальной раскладки под формат листа и процесс. Особенно это важно для несимметричных деталей, больших отверстий и нескольких типоразмеров в одной партии.

Чек-лист технологичности раскроя

  • ☐ Номинальный контур отделен от припуска и траектории инструмента.
  • ☐ Припуск связан с конкретной последующей операцией.
  • ☐ У всех отверстий заданы форма, размеры и положение от баз.
  • ☐ Проверены перемычки до края, соседних отверстий и вырезов.
  • ☐ Для внутренних углов указан допустимый радиус или разгрузка.
  • ☐ Критические кромки выделены, критерии дефектов согласованы.
  • ☐ Допуски назначены по функции, а не одинаково на все размеры.
  • ☐ Материал, толщина, количество и назначение известны технологу.
  • ☐ Для новой ответственной геометрии предусмотрен образец.
  • ☐ Расход подтверждается раскладкой, а не только чистой площадью.

Для подготовки исходных данных используйте руководство как составить техническое задание на электроизоляционный материал. Чертеж и геометрию можно передать на проверку через раздел изготовления деталей на заказ.

Источники и границы применения

Формулы в статье описывают только геометрию круглых элементов. Они не устанавливают прочность, электрические расстояния или технологическую пригодность. Числовые минимумы должны подтверждаться для конкретной марки, толщины, процесса и условий работы.
