Стекломиканит гибкий ГМК-Т — поставка со склада и под заказ

Стекломиканит гибкий ГМК-Т по ГОСТ 8727-78 — листовой электроизоляционный материал из щипаной слюды-мусковита, склеенной кремнийорганическим лаком, с одной подложкой из стеклоткани по ГОСТ 19907-83. Мусковитовая Т-версия типа 48 по ГОСТ 25045-81 (кремнийорганический лак, класс H, 180 °C). Удельное сопротивление после увлажнения ≥1·10¹² Ом·см — на порядок выше флогопитовой ГФК-Т. Гарантийный срок 6 месяцев. Применяется в тяговых и металлургических машинах с высокой температурой и влажностью. Купить стекломиканит ГМК-Т по ГОСТ 8727-78 с поставкой через ООО «ИзолитПром», Красноярск: все толщины от 0,10 до 0,60 мм со склада, паспорт качества — в комплекте с каждой партией. Доставка по всей России — Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Самара — транспортными компаниями ПЭК, «Деловые Линии», СДЭК.

Что означает марка ГМК-Т

Буквенное обозначение по разделу 1.3 ГОСТ 8727-78:

• Г — гибкий (тип стекломиканита с подложкой из стеклоткани, в отличие от формовочных и прокладочных миканитов)
• М — мусковит (калиево-алюминиевая слюда, светло-жёлтая или серебристая)
• К — кремнийорганика (кремнийорганический лак)
• Т — одна подложка из стеклоткани

По ГОСТ 25045-81 стекломиканит ГМК-Т относится к типу 48. Нормативный ряд толщин Табл. 1 ГОСТ 8727-78: 0,22; 0,25; 0,30; 0,50 мм. Дополнительно в каталоге поставляются толщины 0,10; 0,13; 0,15; 0,17 мм по отдельному согласованию.

Особенности мусковитовых ГМ*-марок

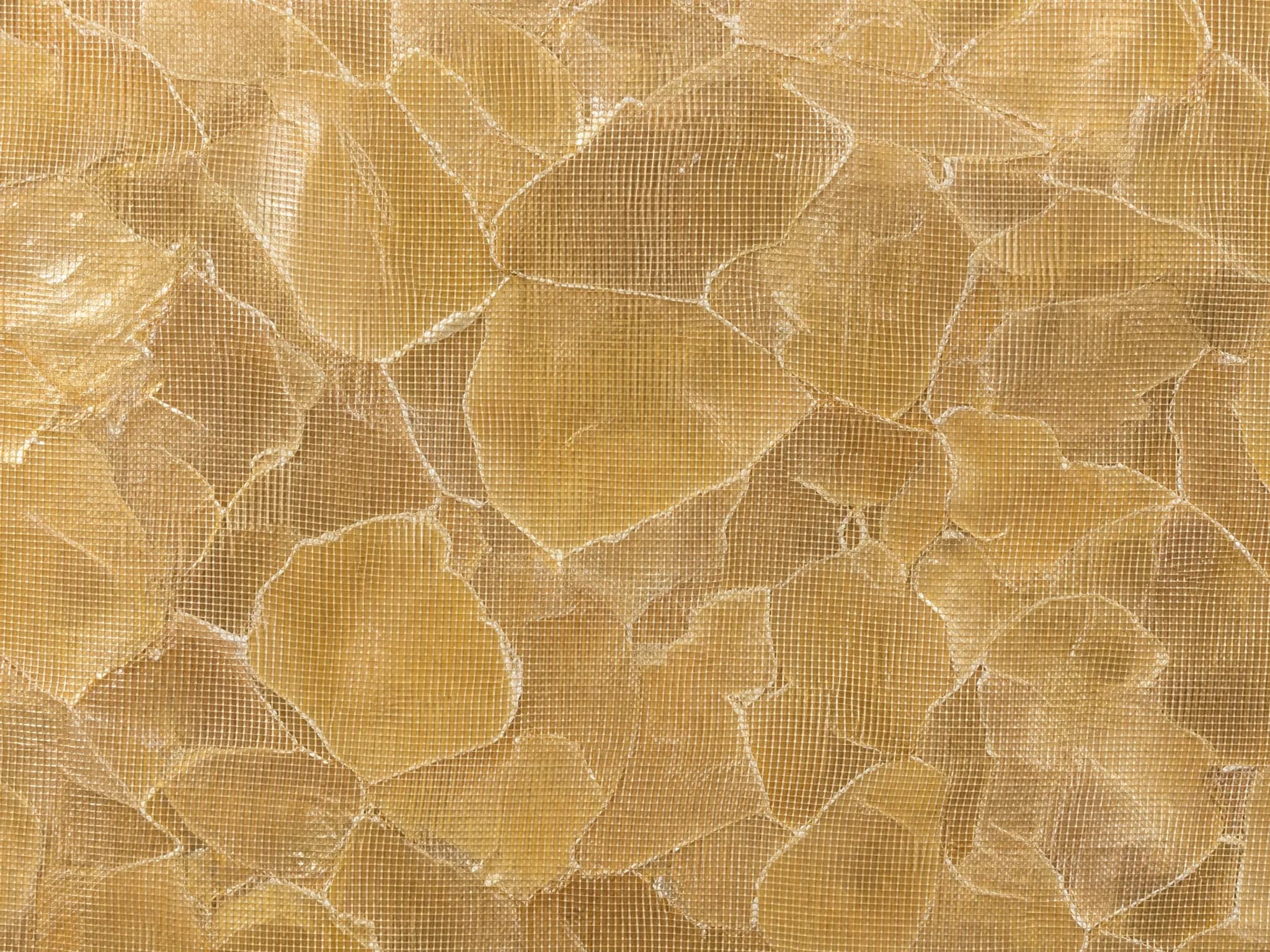

Мусковит и флогопит — два вида щипаной слюды по ГОСТ 3028-78, применяемые в производстве миканитов. ГМ*-марки (ГМК-Т в их числе) отличаются от флогопитовых ГФ*-аналогов цветом слюды: мусковит — светло-серебристый, прозрачный; флогопит — тёмно-коричневый с оливковым оттенком.

По Табл. 3 ГОСТ 8727-78 электрическая прочность, массовая доля слюды и содержание связующего у ГМ*-марок совпадают с ГФ*-аналогами того же типа связующего. По смежным стандартам ГОСТ 6120-75 (миканит гибкий без подложки) и ГОСТ 6121-75 (миканит прокладочный) мусковитовые марки демонстрируют удельное объёмное сопротивление после 48 ч при 93% влажности на порядок выше, чем флогопитовые аналоги. Это преимущество мусковита сохраняется и у стекломиканита ГМК-Т (см. таблицу ТТХ ниже).

Класс нагревостойкости у ГМ*-марок идентичен ГФ*-аналогам: B/F/H по ГОСТ 8865-93 в зависимости от типа связующего (С/Э/К). Мусковит термически стабилен до ~500–600 °C — значительно выше верхнего предела класса H (180 °C), поэтому в пределах рабочих температур стекломиканита замена флогопит → мусковит не снижает класс нагревостойкости.

Технические характеристики ГМК-Т

Тип по ГОСТ 25045-81	48 — стекломиканит гибкий на кремнийорганическом лаке
Слюда	Щипаный мусковит по ГОСТ 3028-78 (калиево-алюминиевая слюда, светло-жёлтая или серебристая)
Связующее вещество	Кремнийорганический лак, 20-36% массы (Табл. 3 ГОСТ 8727-78)
Летучих веществ	Не более 2% (Табл. 3 ГОСТ 8727-78)
Подложка	Одна подложка из стеклоткани по ГОСТ 19907-83, 4-й класс назначения
Нормативные толщины (ГОСТ)	0,22; 0,25; 0,30; 0,50 мм (Табл. 1 ГОСТ 8727-78)
Толщины в каталоге	0,10–0,60 мм
Электрическая прочность	≥20 кВ/мм (ВС, тонкие нормативные) … ≥17 кВ/мм (ВС, 0,40–0,60 мм) — исходное состояние (Табл. 3 ГОСТ 8727-78)
Пробивное напряжение	От ≥3,0 кВ (ВС, 0,22 мм) до ≥6,0 кВ (ВС, 0,50 мм) — исходное состояние (Табл. 4 ГОСТ 8727-78)
Удельное объёмное сопротивление	Исходное — ≥1·10¹²; после 48 ч при 93%, 23 °C — ≥1·10¹² (Табл. 3 ГОСТ 8727-78)

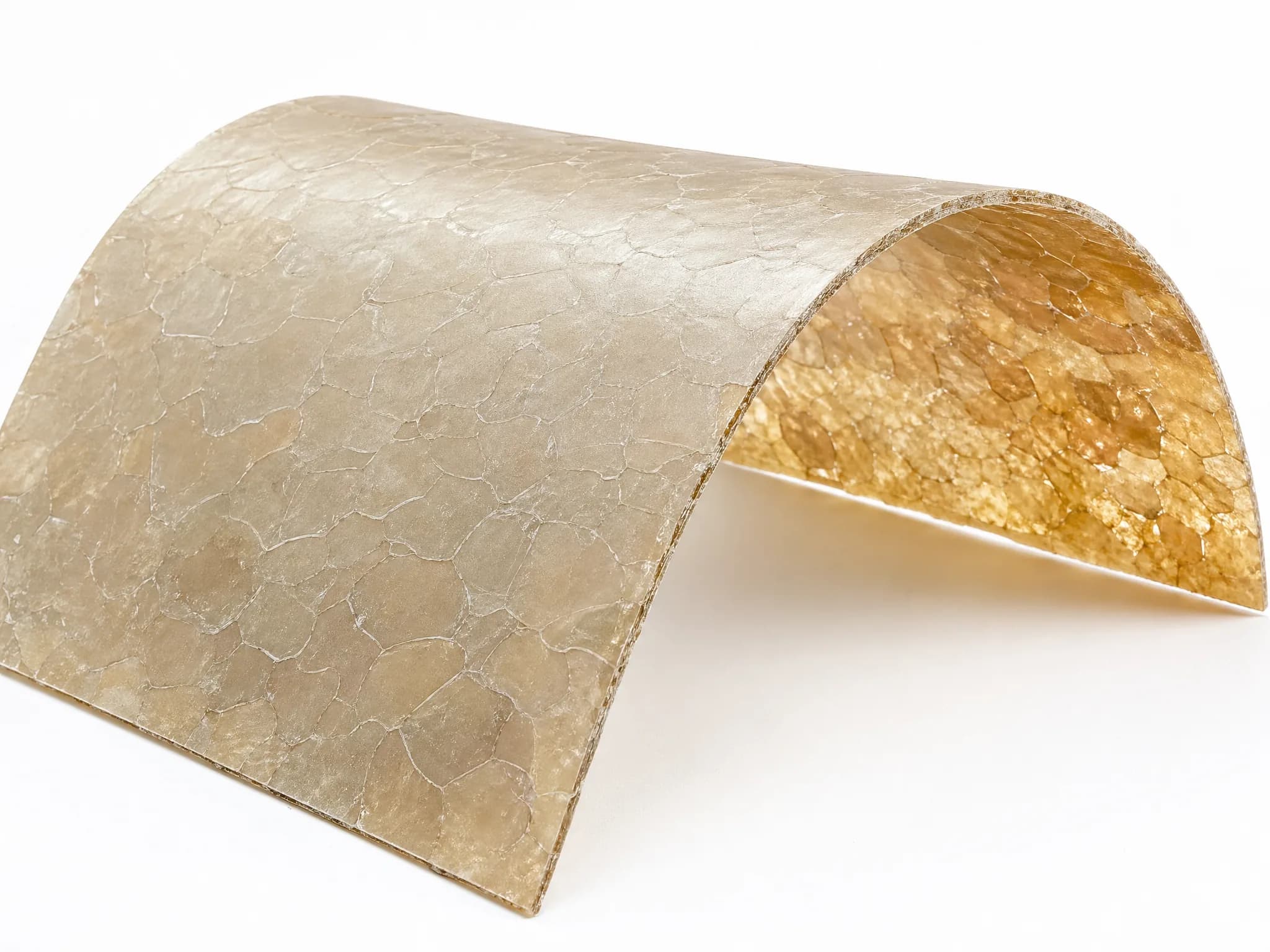

Гибкость	Гибкий при 15–35 °C и влажности 45–75% (п. 2.5 ГОСТ 8727-78). При нарезке на полоски ≥20 мм не распадается (п. 2.2)
Размер листов	По ГОСТ 25045-81; стандартный складской — 600×900 мм
Класс нагревостойкости	H (180°C длительно) — по классу кремнийорганического лака (ГОСТ 8865-93)
Гарантийный срок хранения	6 месяцаа со дня изготовления (п. 6.2 ГОСТ 8727-78)
Масса партии (не более)	200 кг (п. 3.2 ГОСТ 8727-78)

Условное обозначение при заказе

По п. 1.3 ГОСТ 8727-78 в обозначение входят: сорт (ВС или 1С), марка, толщина, размер слюды, номер стандарта. Примеры для ГМК-Т:

ВС, 0,25 мм, слюда 30 мм	Стекломиканит ВС ГМК-Т 0,25—30 ГОСТ 8727-78
ВС, 0,30 мм, слюда 15 мм	Стекломиканит ВС ГМК-Т 0,30—15 ГОСТ 8727-78
1С, 0,25 мм, слюда 10 мм	Стекломиканит 1С ГМК-Т 0,25—10 ГОСТ 8727-78

Сравнение марок стекломиканита

ГОСТ 8727-78 нормирует ряд марок по типу слюды (флогопит Ф / мусковит М), связующего (С — масляно-глифталь / Э — полиэфир-эпоксид / К — кремнийорганика) и количеству подложек (-Т / -ТТ). В нашем каталоге — 12 разновидностей:

Марка	Слюда	Связующее	Подложка	Класс	Толщины (каталог)
ГФС-Т	флогопит	масляно-глифталь	1 × стеклоткань	B (130°C длительно)	0,10–0,60 мм
ГФС-ТТ	флогопит	масляно-глифталь	2 × стеклоткань	B (130°C длительно)	0,10–0,60 мм
ГФЭ-Т	флогопит	полиэфир-эпоксид	1 × стеклоткань	F (155°C длительно)	0,10–0,60 мм
ГФЭ-ТТ	флогопит	полиэфир-эпоксид	2 × стеклоткань	F (155°C длительно)	0,10–0,60 мм
ГФК-Т	флогопит	кремнийорганика	1 × стеклоткань	H (180°C длительно)	0,10–0,60 мм
ГФК-ТТ	флогопит	кремнийорганика	2 × стеклоткань	H (180°C длительно)	0,10–0,60 мм
ГМС-Т	мусковит	масляно-глифталь	1 × стеклоткань	B (130°C длительно)	0,10–0,60 мм
ГМС-ТТ	мусковит	масляно-глифталь	2 × стеклоткань	B (130°C длительно)	0,10–0,60 мм
ГМЭ-Т	мусковит	полиэфир-эпоксид	1 × стеклоткань	F (155°C длительно)	0,10–0,60 мм
ГМЭ-ТТ	мусковит	полиэфир-эпоксид	2 × стеклоткань	F (155°C длительно)	0,10–0,60 мм
ГМК-Т	мусковит	кремнийорганика	1 × стеклоткань	H (180°C длительно)	0,10–0,60 мм
ГМК-ТТ	мусковит	кремнийорганика	2 × стеклоткань	H (180°C длительно)	0,10–0,60 мм

Где применяется стекломиканит ГМК-Т

ГМК-Т — мусковитовая одноподложечная марка типа 48 по ГОСТ 25045-81 (кремнийорганический лак, класс H, 180 °C). Применяется в высокотемпературных электрических машинах: тяговые двигатели локомотивов, крановые машины, металлургическое оборудование с длительными перегрузками.

Удельное сопротивление после увлажнения у ГМК-Т — ≥1·10¹² Ом·см, на порядок выше флогопитовой ГФК-Т (≥1·10¹¹). Это даёт преимущество в условиях повышенной влажности, например в электрических машинах горнодобывающего оборудования и в климатических зонах с сезонными колебаниями.

Нормативный ряд толщин 0,22; 0,25; 0,30; 0,50 мм по Табл. 1 ГОСТ 8727-78 (тип 48). Электрическая прочность по Табл. 3, пробивное напряжение по Табл. 4 — идентичны флогопитовой ГФК-Т. Гарантийный срок 6 месяцев (п. 6.2, кремнийорганическое связующее).

Купить стекломиканит ГМК-Т по ГОСТ 8727-78 со склада в Красноярске — отгрузка за 24 часа. Доставка в Москву, Санкт-Петербург, Новосибирск, Екатеринбург. Запросить цену: +7 (953) 585-20-07.

Как выбрать толщину ГМК-Т

Выбор толщины зависит от геометрии изоляционного промежутка, механических условий укладки и требуемого пробивного напряжения. Ориентиры для стекломиканита ГМК-Т:

• ГМК-Т или ГФК-Т? — диэлектрические параметры идентичны. ГМК-Т предпочтительнее во влажных условиях и в зонах с сезонными колебаниями влажности.
• Класс H (180 °C) нужен если класс F (155 °C) недостаточен. Для классов B и F — ГМС- или ГМЭ-марки.
• Гибкость одной подложки (-Т) важна для пазовых гильз малого радиуса кривизны. Для тяжёлых пазов с вибрацией — ГМК-ТТ.
• Гарантийный срок 6 месяцев — одинаков у ГМК-Т и ГФК-Т (кремнийорганика стабильнее при хранении).

Не уверены в выборе толщины? Отправьте параметры изделия (рабочее напряжение, температура, геометрия паза) — подберём марку и толщину, рассчитаем цену партии. 2852007@bk.ru

Частые вопросы о стекломиканите ГМК-Т

В чём преимущество ГМК-Т перед ГФК-Т?

Удельное объёмное сопротивление после 48 ч при 93% влажности: ГМК-Т — ≥1·10¹² Ом·см, ГФК-Т — ≥1·10¹¹. Мусковит даёт на порядок лучшую влагостойкость при идентичных показателях электрической прочности, пробивного напряжения и массовой доли слюды по Табл. 3 ГОСТ 8727-78.

Гарантийный срок ГМК-Т?

6 месяцев со дня изготовления (п. 6.2 ГОСТ 8727-78, кремнийорганическое связующее). Для сравнения: С- и Э-марки имеют срок 3 месяца.

Визуальное отличие?

Мусковит — светло-серебристый, прозрачный; флогопит — тёмно-коричневый с оливковым оттенком. По цвету партии легко отличить тип слюды.

Купить стекломиканит ГМК-Т по ГОСТ 8727-78 — цена и условия поставки

ООО «ИзолитПром» производит и отгружает стекломиканит гибкий ГМК-Т со склада в Красноярске. Цена ГМК-Т рассчитывается под заказ — зависит от толщины, тиража, размера листа и размера слюды. Для актуального прайс-листа и расчёта стоимости партии — запросите коммерческое предложение.

В каждой отгрузке — паспорт качества партии с параметрами по ГОСТ 8727-78. Стандартная отгрузка — в течение 24 часов после согласования заказа. Доставка по России — через ПЭК, «Деловые Линии», СДЭК.

Купить ГМК-Т или запросить паспортные значения — свяжитесь с отделом продаж: +7 (953) 585-20-07 или 2852007@bk.ru.
