ГОСТ 8727-78 · страница марки
ГМК-ТТ: обзор
ГОСТ 8727-78
0,10–0,60 мм
кремнийорганика
Мусковит

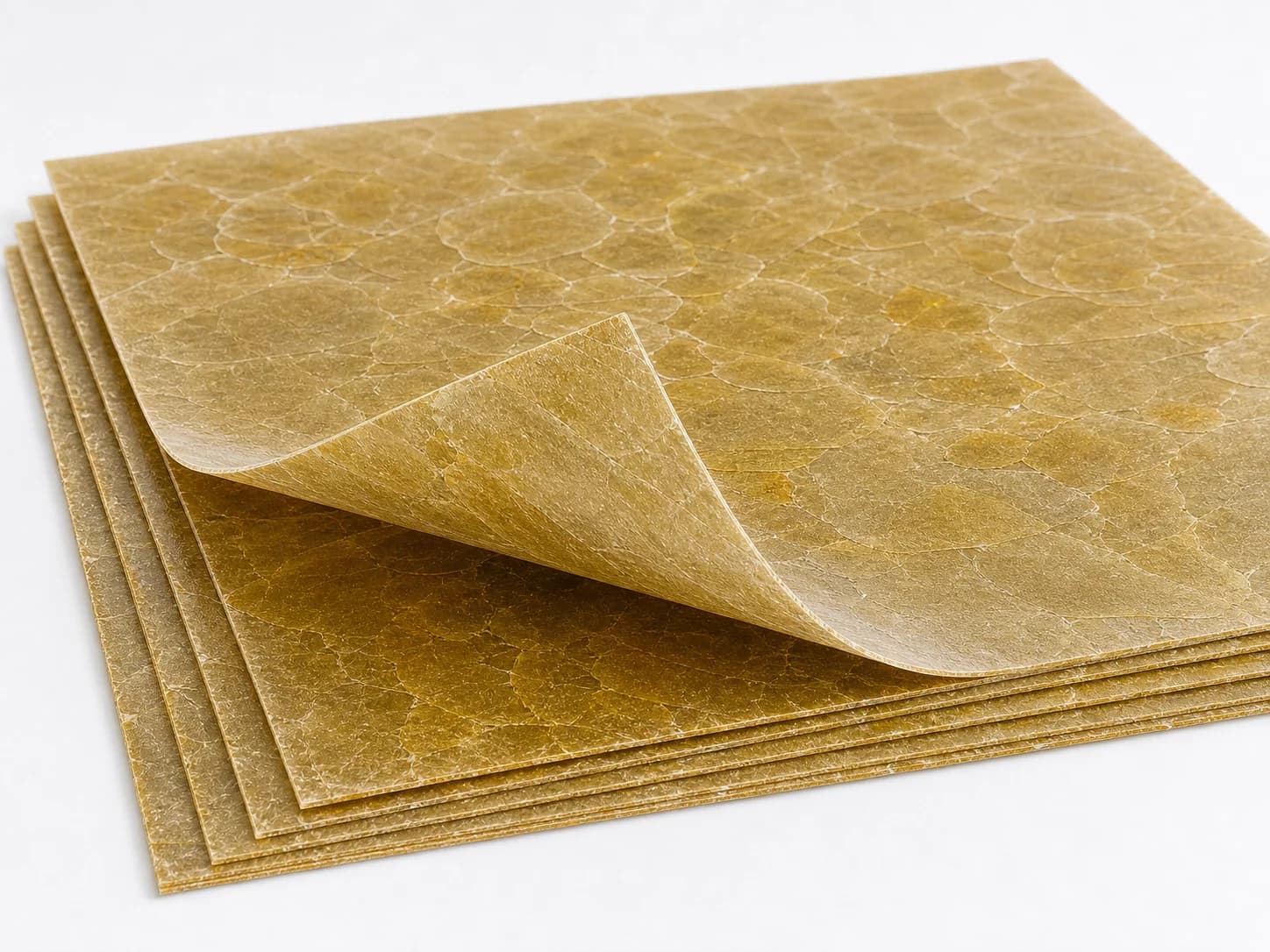

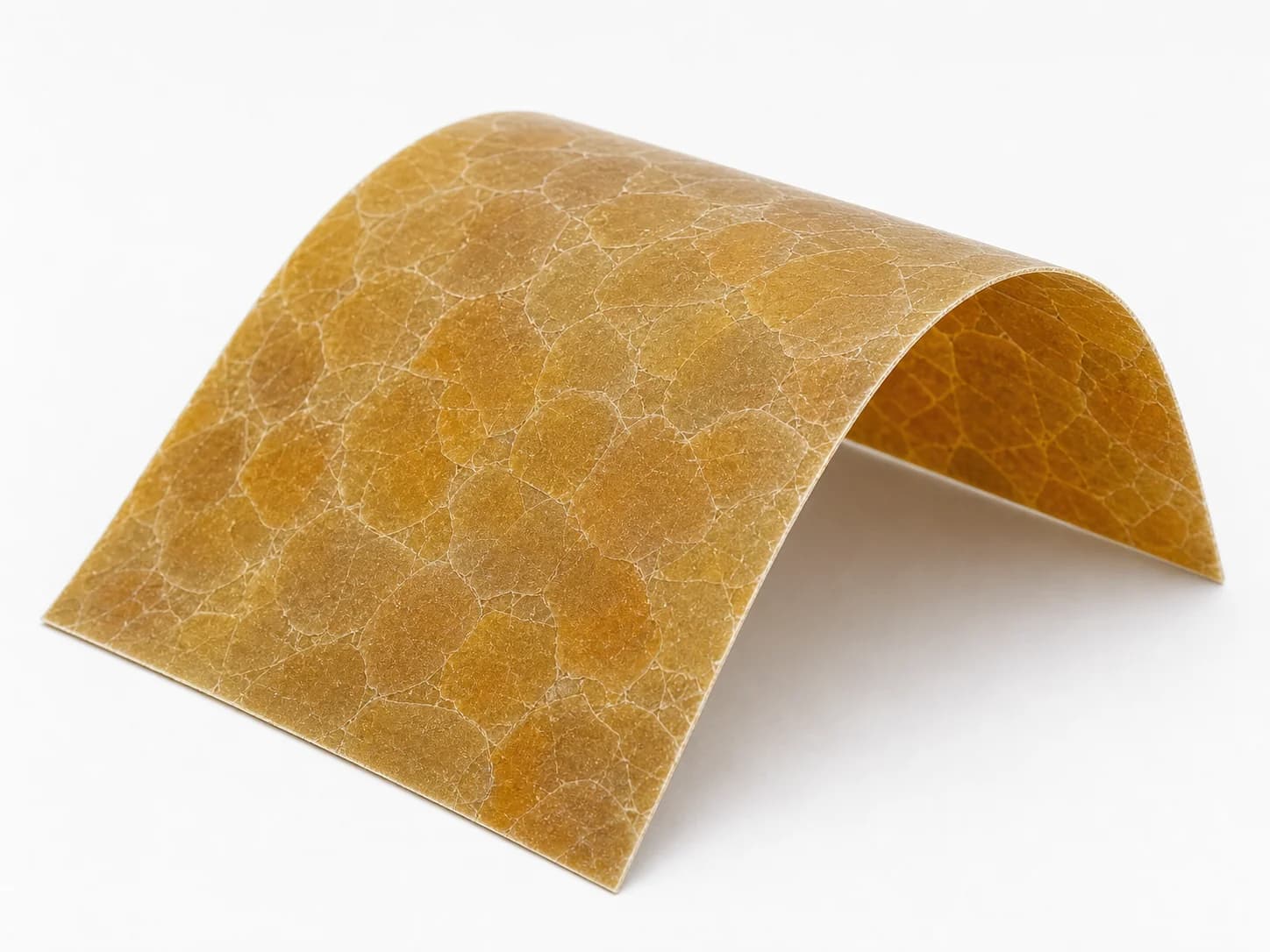

Стекломиканит гибкий ГМК-ТТ по ГОСТ 8727-78 — листовой электроизоляционный материал из щипаной слюды-мусковита, склеенной кремнийорганическим лаком, с двумя подложками из стеклоткани по ГОСТ 19907-83. Мусковитовая ТТ-версия типа 48 по ГОСТ 25045-81 (кремнийорганический лак, класс H, 180 °C). Две подложки стеклоткани. Удельное сопротивление после увлажнения ≥1·10¹¹ Ом·см — на порядок выше флогопитовой ГФК-ТТ. Наивысший класс нагревостойкости среди ГМ*-марок. Купить стекломиканит ГМК-ТТ по ГОСТ 8727-78 с поставкой через ООО «ИзолитПром», Красноярск: все толщины от 0,10 до 0,60 мм со склада, паспорт качества — в комплекте с каждой партией. Доставка по всей России — Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Самара — транспортными компаниями ПЭК, «Деловые Линии», СДЭК.
Особенности мусковитовых ГМ*-марок

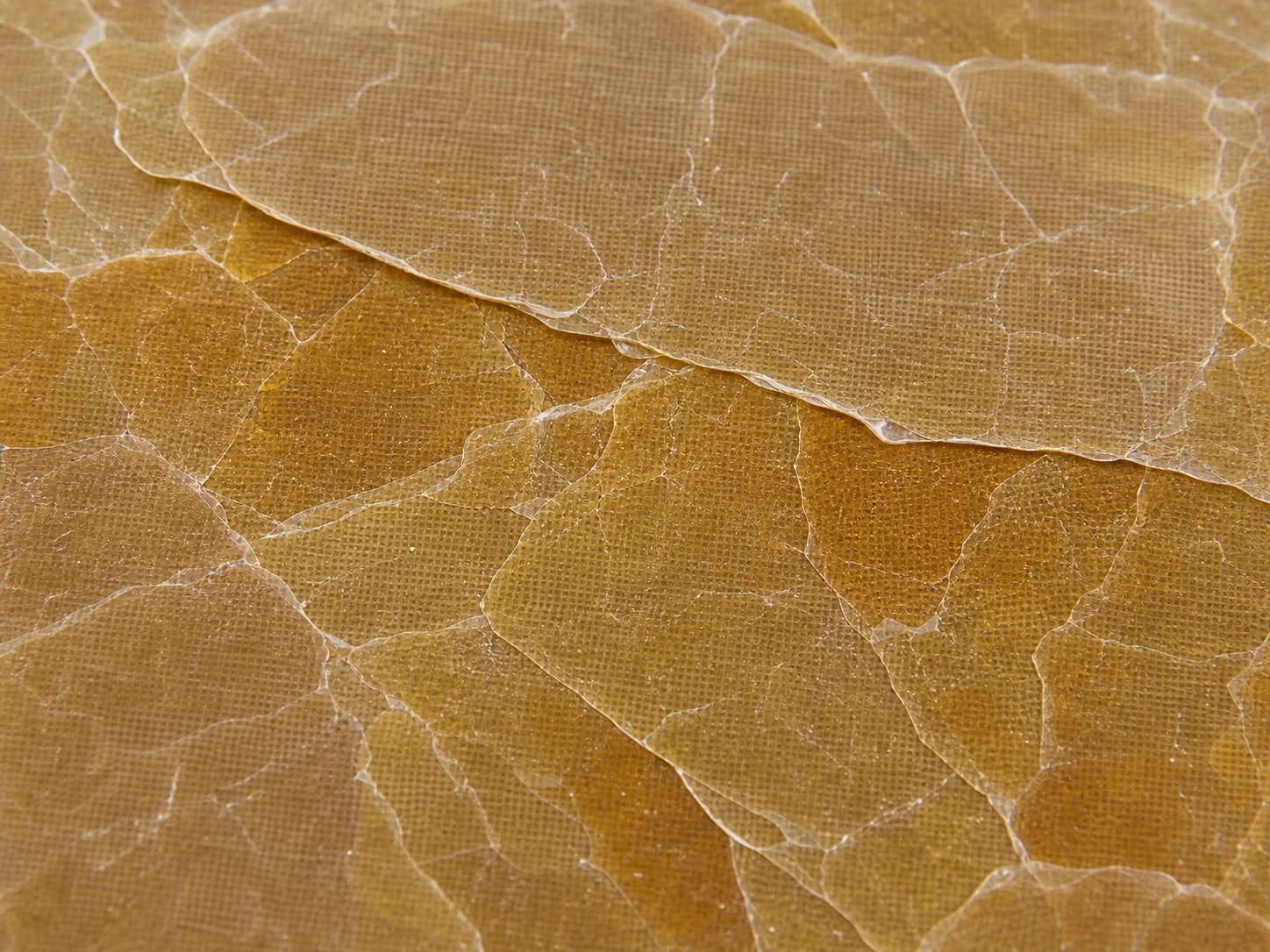

Мусковит и флогопит — два вида щипаной слюды по ГОСТ 3028-78, применяемые в производстве миканитов. ГМ*-марки (ГМК-ТТ в их числе) отличаются от флогопитовых ГФ*-аналогов цветом слюды: мусковит — светло-серебристый, прозрачный; флогопит — тёмно-коричневый с оливковым оттенком.
По Табл. 3 ГОСТ 8727-78 электрическая прочность, массовая доля слюды и содержание связующего у ГМ*-марок совпадают с ГФ*-аналогами того же типа связующего. По смежным стандартам ГОСТ 6120-75 (миканит гибкий без подложки) и ГОСТ 6121-75 (миканит прокладочный) мусковитовые марки демонстрируют удельное объёмное сопротивление после 48 ч при 93% влажности на порядок выше, чем флогопитовые аналоги. Это преимущество мусковита сохраняется и у стекломиканита ГМК-ТТ (см. таблицу ТТХ ниже).
Класс нагревостойкости у ГМ*-марок идентичен ГФ*-аналогам: B/F/H по ГОСТ 8865-93 в зависимости от типа связующего (С/Э/К). Мусковит термически стабилен до ~500–600 °C — значительно выше верхнего предела класса H (180 °C), поэтому в пределах рабочих температур стекломиканита замена флогопит → мусковит не снижает класс нагревостойкости.
Состав и обозначение ГМК-ТТ
- Марка
- ГМК-ТТ
- Исполнение
- ТТ
- Документ
- ГОСТ 8727-78
Что означает марка ГМК-ТТ
Буквенное обозначение по разделу 1.3 ГОСТ 8727-78:
- Г — гибкий (тип стекломиканита с подложкой из стеклоткани, в отличие от формовочных и прокладочных миканитов)
- М — мусковит (калиево-алюминиевая слюда, светло-жёлтая или серебристая)
- К — кремнийорганика (кремнийорганический лак)
- ТТ — две подложки из стеклоткани
По ГОСТ 25045-81 стекломиканит ГМК-ТТ относится к типу 48. Нормативный ряд толщин Табл. 1 ГОСТ 8727-78: 0,20; 0,25; 0,30; 0,35; 0,40; 0,50; 0,60 мм. Дополнительно в каталоге поставляются толщины 0,10; 0,13; 0,15; 0,17 мм по отдельному согласованию.
Характеристики ГМК-ТТ
Технические характеристики ГМК-ТТ
| Тип по ГОСТ 25045-81 | 48 — стекломиканит гибкий на кремнийорганическом лаке |
| Слюда | Щипаный мусковит по ГОСТ 3028-78 (калиево-алюминиевая слюда, светло-жёлтая или серебристая) |
| Связующее вещество | Кремнийорганический лак, 20-36% массы (Табл. 3 ГОСТ 8727-78) |
| Летучих веществ | Не более 2% (Табл. 3 ГОСТ 8727-78) |
| Подложка | Две подложки из стеклоткани по ГОСТ 19907-83, 4-й класс назначения |
| Нормативные толщины (ГОСТ) | 0,20; 0,25; 0,30; 0,35; 0,40; 0,50; 0,60 мм (Табл. 1 ГОСТ 8727-78) |
| Толщины в каталоге | 0,10–0,60 мм |
| Электрическая прочность | ≥20 кВ/мм (ВС, тонкие нормативные) … ≥17 кВ/мм (ВС, 0,40–0,60 мм) — исходное состояние (Табл. 3 ГОСТ 8727-78) |
| Пробивное напряжение | От ≥2,1 кВ (ВС, 0,20 мм) до ≥7,3 кВ (ВС, 0,60 мм) — исходное состояние (Табл. 4 ГОСТ 8727-78) |
| Удельное объёмное сопротивление | Исходное — ≥1·10¹²; после 48 ч при 93%, 23 °C — ≥1·10¹¹ (Табл. 3 ГОСТ 8727-78) |
| Гибкость | Гибкий при 15–35 °C и влажности 45–75% (п. 2.5 ГОСТ 8727-78). При нарезке на полоски ≥20 мм не распадается (п. 2.2) |
| Размер листов | Фактический размер поставляемого листа — 640×870 мм. Требования к размерам — по ГОСТ 25045-81 |
| Класс нагревостойкости | H (180°C длительно) — по классу кремнийорганического лака (ГОСТ 8865-93) |
| Гарантийный срок хранения | 6 месяцаа со дня изготовления (п. 6.2 ГОСТ 8727-78) |
| Масса партии (не более) | 200 кг (п. 3.2 ГОСТ 8727-78) |
Применение ГМК-ТТ
Где применяется стекломиканит ГМК-ТТ
ГМК-ТТ — мусковитовая двухподложечная марка типа 48 по ГОСТ 25045-81 (кремнийорганический лак, класс H, 180 °C). Применяется в высоконагруженных тяговых двигателях, металлургическом оборудовании, индукционных нагревательных установках с длительным форсированным режимом.
Двойная подложка обеспечивает механическую прочность при монтаже в жёсткие пазы. Удельное сопротивление после увлажнения — ≥1·10¹¹ Ом·см, на порядок выше флогопитовой ГФК-ТТ (≥1·10¹⁰). Это преимущество важно для горнодобывающего и металлургического оборудования.
Нормативный ряд 0,20–0,60 мм по Табл. 1 ГОСТ 8727-78 (полный ряд ТТ-марок). Параметры по Табл. 3 и 4 идентичны ГФК-ТТ. Гарантийный срок 6 месяцев.
Купить стекломиканит ГМК-ТТ по ГОСТ 8727-78 со склада в Красноярске — передача готового материала из наличия без дополнительных работ транспортной компании — в течение 1–2 рабочих дней после оплаты. Доставка в Москву, Санкт-Петербург, Новосибирск, Екатеринбург. Запросить цену: +7 (953) 585-20-07.
Сравнение и выбор ГМК-ТТ
Сравнение марок стекломиканита
ГОСТ 8727-78 нормирует ряд марок по типу слюды (флогопит Ф / мусковит М), связующего (С — масляно-глифталь / Э — полиэфир-эпоксид / К — кремнийорганика) и количеству подложек (-Т / -ТТ). В нашем каталоге — 12 разновидностей:
| Марка | Слюда | Связующее | Подложка | Класс | Толщины (каталог) |
|---|---|---|---|---|---|
| ГФС-Т | флогопит | масляно-глифталь | 1 × стеклоткань | B (130°C длительно) | 0,10–0,60 мм |
| ГФС-ТТ | флогопит | масляно-глифталь | 2 × стеклоткань | B (130°C длительно) | 0,10–0,60 мм |
| ГФЭ-Т | флогопит | полиэфир-эпоксид | 1 × стеклоткань | F (155°C длительно) | 0,10–0,60 мм |
| ГФЭ-ТТ | флогопит | полиэфир-эпоксид | 2 × стеклоткань | F (155°C длительно) | 0,10–0,60 мм |
| ГФК-Т | флогопит | кремнийорганика | 1 × стеклоткань | H (180°C длительно) | 0,10–0,60 мм |
| ГФК-ТТ | флогопит | кремнийорганика | 2 × стеклоткань | H (180°C длительно) | 0,10–0,60 мм |
| ГМС-Т | мусковит | масляно-глифталь | 1 × стеклоткань | B (130°C длительно) | 0,10–0,60 мм |
| ГМС-ТТ | мусковит | масляно-глифталь | 2 × стеклоткань | B (130°C длительно) | 0,10–0,60 мм |
| ГМЭ-Т | мусковит | полиэфир-эпоксид | 1 × стеклоткань | F (155°C длительно) | 0,10–0,60 мм |
| ГМЭ-ТТ | мусковит | полиэфир-эпоксид | 2 × стеклоткань | F (155°C длительно) | 0,10–0,60 мм |
| ГМК-Т | мусковит | кремнийорганика | 1 × стеклоткань | H (180°C длительно) | 0,10–0,60 мм |
| ГМК-ТТ | мусковит | кремнийорганика | 2 × стеклоткань | H (180°C длительно) | 0,10–0,60 мм |
Как выбрать толщину ГМК-ТТ
Выбор толщины зависит от геометрии изоляционного промежутка, механических условий укладки и требуемого пробивного напряжения. Ориентиры для стекломиканита ГМК-ТТ:
- ГМК-ТТ или ГФК-ТТ? — диэлектрические параметры идентичны. ГМК-ТТ лучше во влажных условиях (на порядок выше сопротивление после увлажнения).
- 0,20–0,40 мм — пазовая изоляция тяговых машин класса H. Пробивное: 2,2–4,4 кВ ВС.
- 0,50–0,60 мм — корпусная изоляция высоковольтных установок. Пробивное: 5,7–7,3 кВ ВС.
- Гарантийный срок 6 месяцев — по связующему К (кремнийорганика), п. 6.2 ГОСТ 8727-78.
Не уверены в выборе толщины? Отправьте параметры изделия (рабочее напряжение, температура, геометрия паза) — подберём марку и толщину, рассчитаем цену партии. 2852007@bk.ru
Документы и заказ
Условное обозначение при заказе
По п. 1.3 ГОСТ 8727-78 в обозначение входят: сорт (ВС или 1С), марка, толщина, размер слюды, номер стандарта. Примеры для ГМК-ТТ:
| ВС, 0,25 мм, слюда 30 мм | Стекломиканит ВС ГМК-ТТ 0,25—30 ГОСТ 8727-78 |
| ВС, 0,30 мм, слюда 15 мм | Стекломиканит ВС ГМК-ТТ 0,30—15 ГОСТ 8727-78 |
| 1С, 0,25 мм, слюда 10 мм | Стекломиканит 1С ГМК-ТТ 0,25—10 ГОСТ 8727-78 |
Частые вопросы о стекломиканите ГМК-ТТ
В чём преимущество ГМК-ТТ перед ГФК-ТТ?
Удельное сопротивление после 48 ч при 93% влажности: ГМК-ТТ — ≥1·10¹¹ Ом·см, ГФК-ТТ — ≥1·10¹⁰. На порядок выше. Электрическая прочность, пробивное напряжение и массовая доля слюды по Табл. 3 ГОСТ 8727-78 идентичны.
Гарантийный срок ГМК-ТТ?
6 месяцев со дня изготовления (п. 6.2 ГОСТ 8727-78, кремнийорганическое связующее).
Масса 1 м² ГМК-ТТ?
По Приложению 1 ГОСТ 8727-78: 0,420 кг/м² для 0,25 мм, 0,500 кг/м² для 0,30 мм, 0,880 кг/м² для 0,50 мм, 0,900 кг/м² для 0,60 мм (плотности мусковита и флогопита близки).
Купить стекломиканит ГМК-ТТ по ГОСТ 8727-78 — цена и условия поставки
ООО «ИзолитПром» производит и отгружает стекломиканит гибкий ГМК-ТТ со склада в Красноярске. Цена ГМК-ТТ рассчитывается под заказ — зависит от толщины, тиража, размера листа и размера слюды. Для актуального прайс-листа и расчёта стоимости партии — запросите коммерческое предложение.
В каждой отгрузке — паспорт качества партии с параметрами по ГОСТ 8727-78. Передача готового материала из наличия без дополнительных работ транспортной компании — в течение 1–2 рабочих дней после оплаты. Доставка по России — через ПЭК, «Деловые Линии», СДЭК.
Купить ГМК-ТТ или запросить паспортные значения — свяжитесь с отделом продаж: +7 (953) 585-20-07 или 2852007@bk.ru.
