Свойства слюды: диэлектрические, термические и механические характеристики
Работает с электроизоляцией из слюды с 2018 года. Помогает заводам и ремонтным службам подобрать нужный материал — от пазовой прокладки до корпусной изоляции на 10 кВ.
Кратко
Слюда — лучший природный диэлектрик: электропрочность 60–200 кВ/мм, удельное сопротивление 10¹³–10¹⁵ Ом·м, рабочая температура мусковита 500 °C, флогопита до 1000 °C. По сочетанию этих параметров обгоняет полимеры в диапазоне 200–800 °C. Применяется в миканите, слюдопласте, слюдинитовых лентах и огнестойких кабелях.
Слюда — один из основных природных диэлектриков для высокотемпературной электроизоляции. По сочетанию электрической прочности, удельного сопротивления и стабильности при нагреве слюда часто выигрывает у полимерных материалов в диапазоне 200–800 °C, но конкретную замену нужно сверять по температуре, среде и длительности нагрева. На свойствах слюды построены миканит, слюдопласт, слюдинит, слюдинитовые ленты и огнестойкие кабели по ГОСТ Р МЭК 60331.

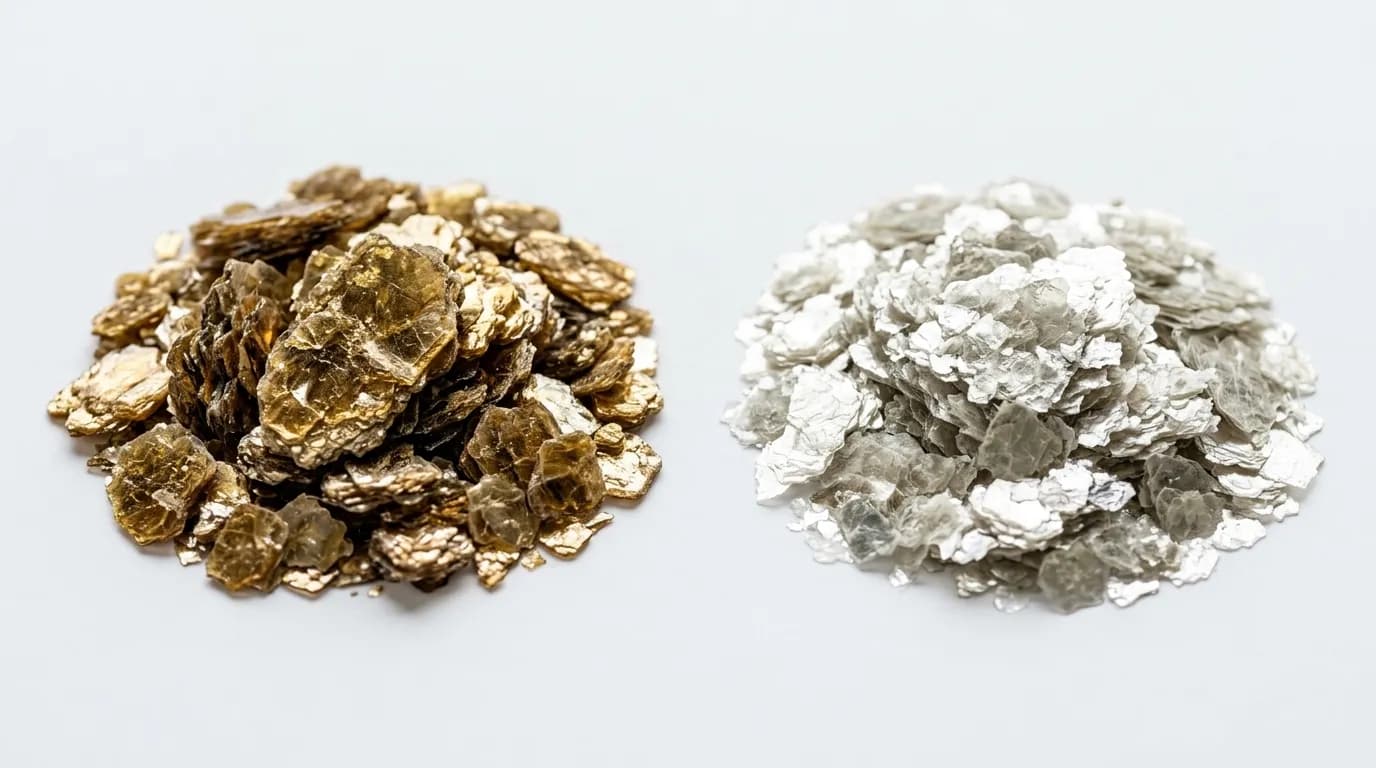

Два промышленных вида — мусковит (калиевая слюда, белая) и флогопит (магнезиальная слюда, янтарная) — определяют верхнюю границу свойств всех слюдяных материалов. Подробное сравнение двух минералов — в статье «Флогопит vs мусковит: какой вид слюды лучше для изоляции»; ниже свойства даны для обоих минералов сразу.
Электрические свойства слюды
Главная причина, по которой слюда востребована в электроизоляции — сочетание высокой электрической прочности, очень высокого удельного сопротивления и низких диэлектрических потерь, причём эти параметры стабильны в широком диапазоне температур.
| Параметр | Мусковит | Флогопит | Для сравнения: полиимид |
|---|---|---|---|
| Электрическая прочность (пластина 0,02 мм), кВ/мм | 100–200 | 60–100 | 150–300 |
| Удельное объёмное сопротивление при 20 °C, Ом·м | 10¹³–10¹⁵ | 10¹¹–10¹³ | 10¹⁵–10¹⁷ |
| Удельное поверхностное сопротивление, Ом | 10¹²–10¹⁴ | 10¹⁰–10¹² | — |
| Диэлектрическая проницаемость ε (50 Гц) | 6,5–8,5 | 5,5–6,5 | 3,4 |
| tg δ при 50 Гц и 20 °C | 0,0001–0,0004 | 0,001–0,005 | 0,002–0,003 |
| tg δ при 1 МГц | 0,0001–0,0003 | 0,001–0,01 | 0,003–0,005 |
Полиимид формально даёт более высокую электропрочность и сопротивление при 20 °C, но при 300 °C начинает деструктировать, а при 400 °C разрушается. Слюда сохраняет диэлектрические параметры до температур, на которых полимеры превращаются в пепел. В электрических машинах с возможным аварийным перегревом это решает: при 250–300 °C полиимид теряет 30–50% электропрочности, слюда — менее 5%.
Электропрочность пластин слюды и слюдяных материалов — это разные числа
В литературе цифры по электрической прочности расходятся в десять раз — и это не ошибки, а разные продукты. Чем однороднее структура материала, тем ближе электропрочность к показателям чистой слюды:
| Материал | Электропрочность, кВ/мм | Почему ниже натуральной слюды |
|---|---|---|
| Натуральная пластина мусковита (0,02 мм) | 100–200 | Эталон |
| Натуральная пластина флогопита (0,02 мм) | 60–100 | Эталон для флогопита |
| Слюдинитовая лента ЛСЭП-934 | 35–48 | Слюдяная бумага + стеклоткань + связующее ~40% объёма |
| Слюдинит ИФКС | 20–30 | Слюдяная бумага + стеклоткань + связующее |
| Слюдопласт гибкий | 15–25 | Слюдяная бумага + связующее |
| Миканит гибкий ГФС | 8–15 | Щипаная слюда + связующее + воздушные включения |
| Микалента | 8–15 | Щипаная слюда + подложка + связующее |
При расчёте толщины изоляции инженер опирается на электропрочность конкретного материала, а не на натуральной слюды. Поэтому требование «изоляция на 6 кВ» закрывается слюдинитовой лентой 6–8 слоёв с VPI-пропиткой, а не одной пластинкой мусковита.
Зависимость удельного сопротивления от температуры
Удельное сопротивление слюды падает с ростом температуры, как у всех диэлектриков. Но даже при 500 °C мусковит сохраняет сопротивление 10⁶–10⁸ Ом·м — это выше, чем у большинства полимеров при 20 °C:
| Температура, °C | Мусковит, Ом·м | Флогопит, Ом·м | Полиимид, Ом·м |
|---|---|---|---|
| 20 | 10¹³–10¹⁵ | 10¹¹–10¹³ | 10¹⁵–10¹⁷ |
| 100 | 10¹¹–10¹³ | 10⁹–10¹¹ | 10¹³–10¹⁵ |
| 200 | 10⁹–10¹¹ | 10⁸–10¹⁰ | 10¹¹–10¹³ |
| 300 | 10⁸–10⁹ | 10⁷–10⁸ | 10⁸–10¹⁰ (начало деструкции) |
| 500 | 10⁶–10⁸ | 10⁶–10⁷ | Разрушен |
При рабочих температурах электрических машин (130–180 °C) сопротивление слюды остаётся на уровне 10⁹–10¹¹ Ом·м — этого с запасом хватает для изоляции напряжением до 10 кВ.
Термические свойства
Термостойкость — главное преимущество слюды над органическими диэлектриками. Но за высокими цифрами важно понимать разницу между температурой самой слюды и температурой готового изоляционного материала.
Температурные пределы чистой слюды
| Тип слюды | Начало дегидратации, °C | Потеря электропрочности на 50%, °C | Хрупкое разрушение, °C | Плавление, °C |
|---|---|---|---|---|
| Мусковит | 400–500 | 550–600 | 600–700 | 1260–1290 |
| Флогопит | 800–900 | 900–1000 | 1000–1100 | 1350–1400 |
Дегидратация — ключевой процесс. Слюда содержит 3–5% структурной воды (группы ОН⁻). При нагреве вода выделяется, кристаллическая решётка деформируется, материал вспучивается и теряет механическую прочность. У мусковита это начинается при 400 °C, у флогопита — при 800 °C.
Температура слюды vs температура готового материала
Миканит, слюдопласт, слюдинит — это слюда плюс связующее плюс часто стеклоткань. Рабочую температуру ограничивает связующее, не слюда:
| Компонент | Макс. рабочая температура, °C | Что ограничивает |
|---|---|---|
| Масляно-битумное связующее | 105–130 (класс A–B) | Темнеет, теряет адгезию |
| Глифталевое и эпоксидное связующее | 130–155 (класс B–F) | Термическое разложение |
| Кремнийорганическое связующее | 180–200 (класс H) | Потеря эластичности |
| Фосфатное (АХФС) связующее | 500–700 (класс C) | Практически не деградирует |
| Стеклоткань | до 550 | Размягчение стекла |
| Слюда мусковит | 500–600 | Дегидратация |
| Слюда флогопит | 800–1000 | Дегидратация |
Это означает: даже если флогопит выдерживает 800 °C, миканит ГФК на кремнийорганическом связующем работает только до 180 °C — ограничение по связующему. Полный потенциал слюды раскрывается в двух случаях: при пожаре в огнестойких кабелях (связующее выгорает, чистая слюда продолжает изолировать), и на фосфатном связующем в материалах для металлургических печей.
Классы нагревостойкости по ГОСТ IEC 60085
| Класс | Макс. °C | Слюдяной материал | Тип слюды |
|---|---|---|---|
| B | 130 | Миканит гибкий ГФС, ГМС | Флогопит или мусковит |
| F | 155 | Слюдопласт гибкий, лента ЛСЭП-934 | Мусковит (обычно) |
| H | 180 | Слюдинит ИФКС, миканит ГФК | Флогопит |
| C | >200 (до 1000) | Натуральная слюда без связующего, фосфатные материалы | Флогопит |
Правило выбора: каждые 8–10 °C превышения рабочей температуры сокращают ресурс изоляции вдвое (правило Монтсингера). Для ответственного оборудования (генераторы ТЭС, тяговые двигатели) выбирают материал на класс выше паспортного: F → H. Стоимость материалов +15–25%, ресурс ×2.
Поведение слюды при пожаре
В огнестойких кабелях слюдинитовая лента работает как барьер между токопроводящей жилой и пламенем. При стандартном испытании 750 °C по ГОСТ Р 53315:
- 0–5 мин: связующее ленты размягчается и начинает разлагаться
- 5–15 мин: связующее полностью выгорает, остаётся голая слюда плюс стеклоткань
- 15–180 мин: слюда продолжает работать как электроизолятор; электропрочность снижается на 30–50%, но остаётся достаточной для 600–1000 В
Поэтому огнестойкие кабели делают на флогопите, не на мусковите: при 750 °C мусковит уже за пределами хрупкого разрушения (600–700 °C) и рассыпается, а флогопит сохраняет структуру до 800–1000 °C.
Теплопроводность и тепловое расширение
| Параметр | Мусковит | Флогопит | Ед. |
|---|---|---|---|
| Теплопроводность (вдоль слоёв) | 0,42–0,52 | 0,41–0,47 | Вт/(м·К) |
| Теплопроводность (поперёк слоёв) | 0,21–0,26 | 0,20–0,24 | Вт/(м·К) |
| ТКЛР вдоль слоёв | 8–10 | 10–12 | ×10⁻⁶/°C |
| Удельная теплоёмкость | 870 | 840 | Дж/(кг·°C) |
Теплопроводность слюды невысока — для теплоизоляции это плюс, но при отводе тепла от обмоток электрических машин это создаёт проблему. Решение — минимальная толщина изоляции при сохранении электропрочности.
Механические свойства
Слюда одновременно прочный и хрупкий минерал. Вдоль слоёв — высокая прочность на растяжение (150–300 МПа). Поперёк слоёв — легко расщепляется ногтем, твёрдость 2–3 по Моосу. Это определяет технологию обработки: слюду расщепляют на тонкие пластинки 0,01–0,5 мм, а не режут.
| Параметр | Мусковит | Флогопит | Ед. |
|---|---|---|---|
| Плотность | 2,76–3,00 | 2,70–2,85 | г/см³ |
| Твёрдость по Моосу | 2,5–3,0 | 2,0–2,5 | — |
| Прочность на растяжение (вдоль слоёв) | 220–300 | 150–250 | МПа |
| Прочность на сжатие (поперёк слоёв) | 50–100 | 30–70 | МПа |
| Модуль упругости (вдоль слоёв) | 170–200 | 100–150 | ГПа |
| Коэффициент трения | 0,3–0,5 | 0,2–0,4 | — |
Гибкость — отдельное ключевое свойство. Тонкие пластинки слюды толщиной 0,02–0,05 мм допускают изгиб на малые радиусы без разрушения. На этом основана технология производства гибкого миканита: пластинки слюды склеиваются лаком в эластичный лист для пазовой изоляции.
Флогопит мягче мусковита — это преимущество при формовке манжет и втулок, но недостаток при коллекторной изоляции под давлением запрессовки 200+ кг/см². Для коллекторов выбирают миканит специальных марок КФШ или КФП с повышенной прочностью на сжатие.
Химическая стойкость
Слюда устойчива к большинству агрессивных сред — это позволяет применять её в изоляции оборудования химической промышленности и трансформаторов с минеральным маслом:
- Кислоты: мусковит устойчив к серной, соляной, азотной кислотам при комнатной температуре. Флогопит менее стоек — разлагается в концентрированной серной кислоте. Оба разрушаются плавиковой кислотой.
- Щёлочи: оба вида устойчивы при концентрациях до 10%.
- Масла и растворители: не впитывают, не набухают. Совместима с трансформаторным маслом, турбинным маслом и большинством промышленных растворителей.
- Вода: натуральная слюда негигроскопична (водопоглощение менее 0,1%). Слюдяные материалы (миканит, слюдопласт) впитывают 0,5–3% из-за пористости связующего.
Оба минерала биологически инертны, не содержат асбеста, не выделяют токсичных веществ при нагреве. Это определяет использование слюды в высокотемпературных материалах как замена асбестовых изоляторов.
Оптические свойства мусковита
Отдельная особенность мусковита — прозрачность тонких пластин (флогопит непрозрачен, у него тёмно-янтарный цвет полупрозрачных листов). Тонкие пластинки мусковита 0,01–0,05 мм прозрачны — редкое свойство для минерала с такой термостойкостью. Исторически мусковит использовался как оконное стекло (отсюда английское название muscovite — «московское стекло», по слюдяным окнам старой Москвы). В современной технике прозрачность мусковита применяется в трёх нишах:
- Смотровые окна печей — визуальный контроль процесса при температурах до 500 °C
- Окна СВЧ-устройств — прозрачность для микроволн при минимальных диэлектрических потерях; tg δ ≤ 0,0003 на частоте 2,45 ГГц позволяет микроволнам проходить без ослабления
- Оптические приборы — фазовые пластинки и компенсаторы для поляризационной микроскопии
Влияние влаги на электрические свойства
Сама слюда негигроскопична, но композитные материалы из неё (миканит, слюдопласт, ленты) имеют пористую структуру связующего, через которую влага проникает к слюде. Результат увлажнения:
- Электропрочность падает на 20–40%
- Удельное сопротивление снижается на 2–3 порядка
- tg δ возрастает в 5–10 раз
Поэтому перед установкой обмотку сушат 4–8 часов при 80–120 °C и пропитывают лаком для герметизации. Сопротивление изоляции после сушки должно быть не ниже 10 МОм для машин до 1 кВ.
Характеристики слюдяных изоляционных материалов
Свойства чистой слюды — это потолок. Готовые материалы дают часть этих свойств в зависимости от типа сырья, связующего и технологии прессования. Сводная таблица для основных позиций каталога:
| Материал | Электропрочность, кВ/мм | Макс. °C | Прочность на разрыв, Н/см | Толщина, мм | Лучше всего для |
|---|---|---|---|---|---|
| Миканит гибкий ГФС | 8–15 | 155 | 20–40 | 0,10–0,50 | Пазовые коробочки, прокладки |
| Слюдопласт гибкий ИГТ | 15–25 | 180 | 30–60 | 0,10–0,50 | Пазовая изоляция, намотка |
| Слюдинит ИФКС | 20–30 | 180 | 35–50 | 0,15–0,50 | Тяговые двигатели, генераторы |
| Стекломиканит ГФК-ТТ | 12–18 | 180 | 50–100 | 0,17–0,60 | Подбандажная изоляция |
| Лента ЛСЭП-934 | 35–48 | 155 | 35–50 | 0,09–0,14 | Корпусная изоляция 6–10 кВ |
| Микалента ЛФК-ТТ | 10–15 | 180 | ≥ 50 | 0,13–0,20 | Витковая изоляция, бандаж |
| Миканит КФШ | 8–12 | 130 | — | 0,5–1,5 | Коллекторные прокладки |
| Миканит формовочный ФМГ | 8–12 | 130 | — | 0,3–2,0 | Манжеты, втулки, формованные детали |
Как свойства определяют применение
| Свойство | Значение | Область применения | Материал |
|---|---|---|---|
| Электропрочность 60–200 кВ/мм | Высший среди минералов | Высоковольтная изоляция 6–35 кВ | Слюдинитовые ленты |
| Термостойкость 500–1000 °C | Выше всех полимеров | Тяговые двигатели, огнестойкие кабели, печи | Слюдинит ИФКС |
| Механическая прочность 200+ МПа вдоль слоёв | Сочетание с электроизоляцией | Подбандажная, коллекторная изоляция | Стекломиканит, миканит КФШ |
| Минимальные потери tg δ ≤ 0,0003 | Лучше всех минералов | Конденсаторы, СВЧ-окна, ВЧ-фильтры | Натуральный мусковит |
| Химическая инертность | Устойчива к кислотам, маслам | Электроизоляция в химической промышленности | Слюдопласт |
| Гибкость пластинок 0,02–0,05 мм | Уникально для минералов | Намотка лент, пазовые коробочки | Гибкий миканит |
Вермикулит — вспученная слюда
При нагреве слюды выше температуры дегидратации выделяющаяся вода вспучивает материал: объём увеличивается в 8–15 раз. Этот эффект используется в производстве вермикулита — теплоизоляционного и огнезащитного сыпучего материала. Вермикулит получают обжигом слюды (обычно флогопита) при 700–900 °C. Теплопроводность 0,05–0,08 Вт/(м·К), класс горючести НГ (негорючий).
Вермикулит не является электроизоляционным материалом — его кристаллическая структура нарушена нагревом. Для электроизоляции применяют только необожжённую слюду.
Методы испытания слюдяных материалов
| Характеристика | ГОСТ на метод | Оборудование | Условия испытания |
|---|---|---|---|
| Электрическая прочность | ГОСТ 6433.3 | Пробойная установка АИИ-70 или ПрЭТ | Подъём напряжения 1 кВ/с, до пробоя |
| Удельное сопротивление | ГОСТ 6433.2 | Тераомметр Е6-13 | Напряжение 500 В, электроды по ГОСТ |
| Прочность на разрыв | ГОСТ 6433.1 | Разрывная машина | Скорость 50 мм/мин |
| tg δ при 50 Гц | ГОСТ 6433.4 | Мост Шеринга | Напряжение 1 кВ, частота 50 Гц |
| Водопоглощение | ГОСТ 6433.5 | Весы аналитические | 24 часа в дистиллированной воде |
Часто задаваемые вопросы
Какая электрическая прочность у слюды?
У природной пластины мусковита 100–200 кВ/мм при толщине 0,02 мм, у флогопита 60–100 кВ/мм. У готовых изоляционных материалов значение ниже из-за связующего и неоднородности: миканит 8–15 кВ/мм, слюдопласт 15–25 кВ/мм, слюдинитовая лента ЛСЭП-934 — 35–48 кВ/мм. При проектировании отталкивайтесь от электропрочности конкретного материала, а не природной слюды.
До какой температуры работает слюда?
Сама слюда: мусковит до 500–600 °C, флогопит до 800–1000 °C. Слюдяной материал со связующим работает до температуры разложения связующего: миканит на масляно-битумном — до 130 °C (класс B), на кремнийорганическом — до 180 °C (класс H), на фосфатном АХФС — до 500–700 °C (класс C). В огнестойких кабелях по ГОСТ Р МЭК 60331 слюдяной слой держит 750 °C в течение 90–180 минут уже после полного выгорания связующего.
Чем мусковит отличается от флогопита?
Мусковит — выше электрическая прочность и ниже диэлектрические потери, лучше для точной электроники, конденсаторов и СВЧ-устройств. Флогопит — выше термостойкость и стабильнее структура при нагреве, для огнестойких кабелей, нагревательных элементов и тяговых двигателей. Подробное сравнение с таблицей и формулами — в статье «Флогопит vs мусковит».
Гигроскопична ли слюда?
Сама слюда — нет. Композитные материалы (миканит, слюдопласт, ленты) впитывают влагу через связующее — см. раздел «Химическая стойкость» выше. Перед установкой изоляции обмотку сушат 4–8 часов при 80–120 °C и пропитывают лаком для герметизации пор.
Какая плотность у слюды?
Мусковит 2,76–3,00 г/см³, флогопит 2,70–2,85 г/см³. Композитные материалы легче за счёт связующего и стеклоткани: 1,8–2,5 г/см³.
Может ли слюда заменить полиимид?
В диапазоне 200–600 °C слюду часто рассматривают как замену полиимиду, потому что полимерные материалы в таких режимах быстро теряют свойства. При 20–200 °C — зависит от задачи: полиимид тоньше и гибче в плёнках до 0,025 мм, слюда устойчивее к частичным разрядам и дешевле в высоковольтных применениях. В машинах 6–10 кВ слюда незаменима по совокупности параметров.
Что такое класс нагревостойкости?
Это максимальная температура, при которой материал сохраняет 50% электрической прочности в течение 20 000 часов непрерывной работы (по ГОСТ IEC 60085). Класс B = 130 °C, F = 155 °C, H = 180 °C, C — выше 200 °C. Класс изоляции указывается в паспорте электрической машины и определяет выбор материала.
Почему миканит хуже натуральной слюды по электропрочности?
Из-за неоднородности структуры. Миканит — это пластинки слюды, склеенные связующим. На стыках пластинок остаются воздушные включения и слой связующего с электропрочностью 2–5 кВ/мм. Пробой идёт по этим слабым точкам. Слюдопласт из слюдяной бумаги однороднее — пробивное напряжение в 1,5–2 раза выше.
Какой материал выбрать для изоляции при 6 кВ?
Слюдинитовую ленту ЛСЭП-934 (35–48 кВ/мм) с VPI-пропиткой эпоксидным компаундом. 6–8 слоёв обеспечивают испытательное напряжение 16 кВ (2Uном + 1000 В) с 3-кратным запасом по электропрочности.
Подобрать слюдяной материал под задачу — консультация бесплатно.
