Электроизоляционные материалы для трансформаторов: обзор и критерии выбора
Работает с электроизоляцией из слюды с 2018 года. Помогает заводам и ремонтным службам подобрать нужный материал — от пазовой прокладки до корпусной изоляции на 10 кВ.
Кратко
Изоляцию трансформатора выбирают как систему: межслойные материалы, прокладки, ленты и детали должны соответствовать напряжению, температуре, пропитке, маслу или сухой среде и технологии сборки.
Изоляция трансформатора — многоуровневая система, от надёжности которой зависит безопасность и ресурс оборудования. Силовые и высоковольтные трансформаторы работают в условиях электрических нагрузок, перепадов температур и вибрации, поэтому электроизоляционные материалы для трансформаторов должны отвечать жёстким требованиям по электрической прочности, нагревостойкости и стабильности свойств на протяжении всего срока службы.
Виды изоляции трансформатора
Внутренняя изоляция трансформатора делится на два функциональных класса: главную и продольную.
Главная изоляция разделяет обмотки друг от друга и от заземлённых частей магнитопровода. Для трансформаторов до 15 кВ она выполняется цилиндрами из электрокартона толщиной 2,5–4 мм; для 35–110 кВ толщина увеличивается до 6 мм. Между фазами устанавливают электрокартонные перегородки толщиной 2–3 мм.
Продольная (межобмоточная) изоляция включает витковую, межслоевую и межкатушечную. Витковая изоляция выполняется кабельной или телефонной бумагой непосредственно на обмоточном проводе. Межслоевая — слоями кабельной бумаги, при более высоких напряжениях дополнительно армированными прокладками из электрокартона.

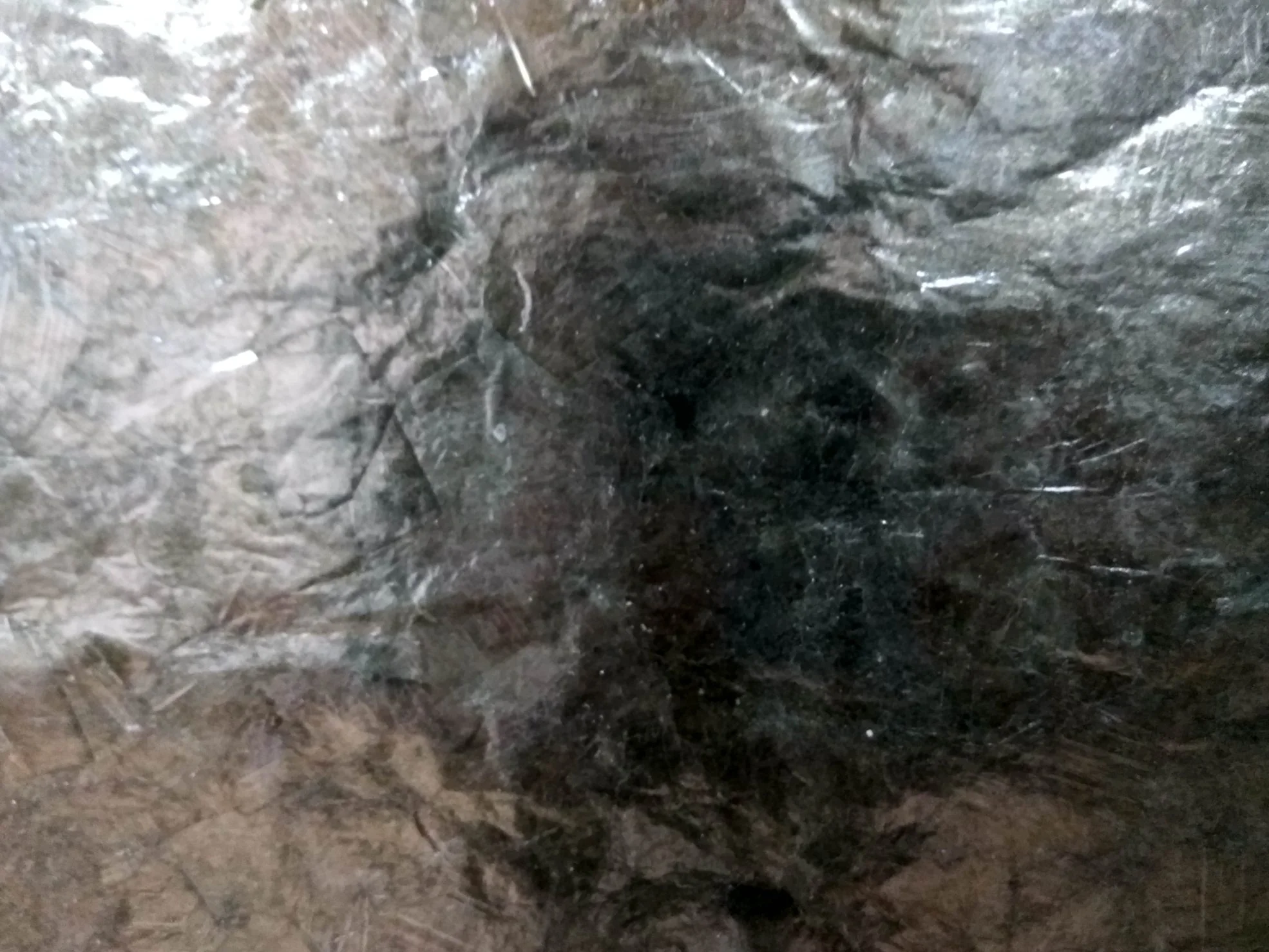

Слюдяные ленты в трансформаторах
Для изоляции выводов, гибких шунтов и катушечных обмоток высоковольтных трансформаторов широко применяются слюдинитовые ленты. Они обеспечивают высокую электрическую прочность при компактной толщине и сохраняют характеристики при длительной тепловой нагрузке.
Слюдинитовые ленты серии ЛСЭП используются для витковой и корпусной изоляции обмоток класса F (155°C), а ленты на кремнийорганическом связующем (ЛСКВ) — для более нагруженных узлов, допускающих длительную эксплуатацию при 200°C и кратковременный нагрев до 600°C.
Лента ЛЭТСАР: для гибких выводов и шунтов
Особую роль в трансформаторостроении занимает лента электроизоляционная ЛЭТСАР (ТУ 38.103171-80) — термостойкая самослипающаяся лента на основе силоксановых полимеров, вулканизированная радиационным методом. Она применяется для изоляции гибких шунтов, выводов обмоток и токопроводов высоковольтных трансформаторов.
ЛЭТСАР выпускается в двух марках: «К» (красная) — рабочая температура от −50 до +250°C, кратковременно до +300°C; «Б» (белая) — от −50 до +200°C. Толщина ленты — 0,2 или 0,5 мм, ширина 26 мм. Благодаря самослипанию (аутогезии) при намотке образуется монолитный герметичный слой без клея и дополнительных крепёжных элементов. Класс нагревостойкости — H (180°C), удельное объёмное сопротивление — до 10¹⁴ Ом·см.
Критерии выбора изоляционного материала
Толщину и тип барьеров главной изоляции
Выбор связующего и подложки ленты

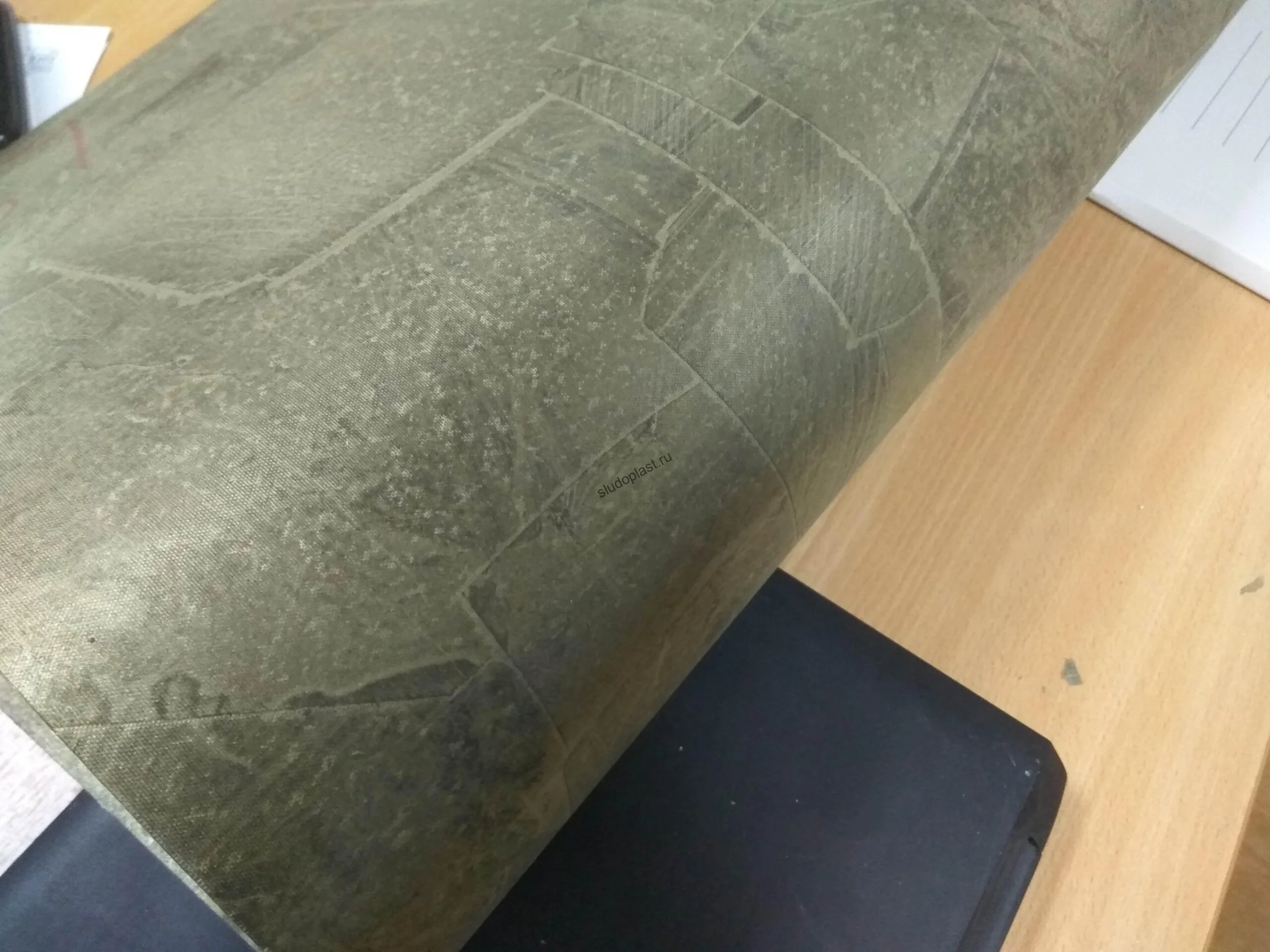

Жёсткая (электрокартон, слюдопласт) или гибкая (лента) изоляция
Пропитанная или сухая лента, тип самослипания ЛЭТСАР
Правильный выбор комплекса изоляционных материалов с учётом напряжения, температурного класса и конструктивных особенностей узла — основа надёжной и долговечной изоляционной системы трансформатора.
Как выбирать изоляцию для трансформатора
В трансформаторе нельзя оценивать материал отдельно от среды и конструкции. Для сухого, масляного, ремонтного и опытного узла требования к изоляции могут отличаться, даже если задача называется одинаково.
| Зона | Что проверить | Риск ошибки |
|---|---|---|
| Обмотка | Напряжение, межслойная изоляция, пропитка | Недостаточная электрическая прочность системы. |
| Прокладки и дистанционные детали | Толщина, размер, сжатие, среда | Смещение зазоров и перегрев. |
| Выводы | Зазоры, механическая фиксация, загрязнение | Поверхностный пробой. |
| Ремонт | Старый материал, причина отказа, режим работы | Повторение той же неисправности. |
Что указать в заявке
- Тип трансформатора и среду работы: сухая, масляная или другая по документации.
- Напряжение, температуру, место установки материала и размеры детали.
- Нужен лист, лента, прокладка, раскрой или комплект материалов.
Связанные материалы: миканит, слюдопласт, электроизоляционные ленты.
Как подбирать материал под трансформаторный узел
В трансформаторе важно разделять электрическую, тепловую и механическую функцию материала. Межслойная изоляция, прокладка, вывод, дистанционная деталь и бандаж работают по-разному. Поэтому один материал нельзя назначать на весь трансформатор только по классу нагревостойкости. Нужно понимать среду работы, зазор, напряжение, наличие масла или пропитки, давление в узле и требования к документам.
Для сухих трансформаторов чаще критичны нагрев, вентиляция и устойчивость к поверхностному загрязнению. Для масляных систем добавляется совместимость со средой и стабильность размеров. Для ремонтной задачи важны старый материал, причина отказа и возможность повторить геометрию без изменения электрических расстояний. Если причина пробоя неизвестна, подбор лучше начинать с диагностики узла, а не с покупки аналога.
Смежные материалы: миканит, слюдопласт, электроизоляционные ленты. Для заявки полезны напряжение, мощность, тип трансформатора, место установки материала, размеры детали, среда работы и требование к паспорту партии.
Контроль перед заказом
Перед заказом полезно отделить обязательные требования от желательных. Обязательные требования обычно связаны с безопасностью, посадочным размером, рабочей температурой, электрическим режимом и документами на партию. Желательные требования — удобство раскроя, привычная ширина, срок поставки, запас по толщине или возможность заменить старую позицию без изменения технологии. Если смешать эти группы, можно отклонить подходящий материал из-за второстепенного параметра или, наоборот, принять материал, который не закрывает главную функцию.
Для технического подбора лучше передавать не только название материала, но и контекст применения: где стоит деталь, с чем она контактирует, есть ли изгиб, сжатие, вибрация, пропитка, нагрев, влажность или требование к раскрою. Если есть чертёж, фото старой детали, ведомость ремонта или маркировка рулона, их стоит приложить сразу. Это сокращает переписку и помогает проверить, подходит ли материал по смыслу, а не только по похожему названию.
Если данных мало, безопаснее начать с минимального набора: назначение, толщина, ширина или размер листа, количество, рабочая среда и требование к документам. После этого можно уточнить марку, формат поставки и необходимость образца.
Отдельно стоит записать, какой параметр нельзя менять: толщину, ширину, температурный класс, формат поставки, способ монтажа или документальное требование. Тогда при подборе можно быстро отличить допустимый аналог от материала, который похож по названию, но нарушает технологию сборки или согласование у заказчика.
Такой порядок особенно полезен при замене старой позиции: он сохраняет функцию узла и уменьшает риск купить похожий, но технологически неудобный материал для конкретного производства, линии, ремонта или партии.
Если материал закупается впервые, разумно согласовать небольшую пробную партию или образец. Это позволяет проверить раскрой, монтаж, поведение при нагреве или пропитке и только после этого переходить к регулярной поставке. Для повторной закупки полезно хранить старую маркировку и параметры партии, чтобы не начинать подбор заново при следующем заказе и не менять рабочую технологию без причины, особенно при ремонте.
Часто задаваемые вопросы
Какая изоляция нужна для силового трансформатора?
Миканит прокладочный (межвитковая), слюдопластовые трубки (выводы), стеклолента ЛЭС (бандаж). Класс F или H.
Чем миканит лучше электрокартона в трансформаторе?
Миканит работает при 130–180°C, электрокартон — до 105°C. Для сухих трансформаторов слюдяные материалы рассматривают там, где нужен запас по температуре и электрической прочности.
